PWM 概述

PWM 概述

STM32F103C8T6 PWM资源：

• 高级定时器（TIM1）：7路
• 通用定时器（TIM2 ~ TIM4）：各4路

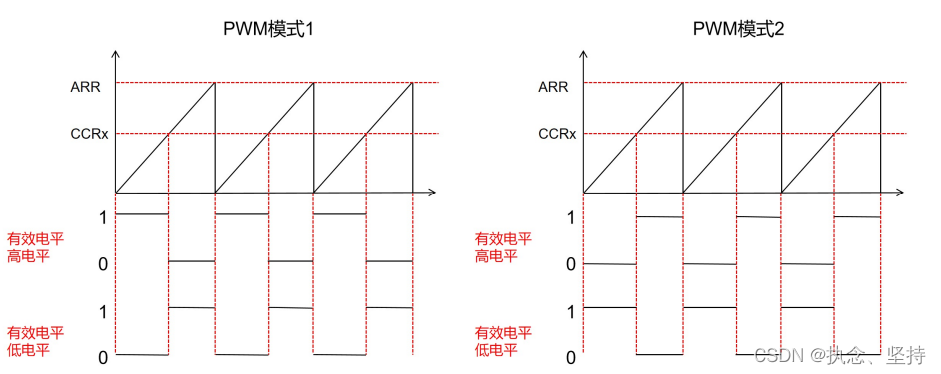

PWM输出模式：

• PWM模式1：
  在向上计数时，一旦 CNT < CCRx 时输出有效电平，否则为无效电平；
  在向下计数时，一旦 CNT > CCRx 时输出无效电平；否则为有效电平
• PWM模式2：
  在向上计数时，一旦 CNT < CCRx 时输出无效电平，否则为有效电平；
  在向下计数时，一旦CNT > CCRx 时输出为有效电平，否则为无效电平

PWM周期与频率：

PWM占空比：

由TIMx_CCRx寄存器决定。
