中断系统是为了使CPU具有对外界紧急事件的实时处理能力而设置的。

由于C51 是单线程，如果在执行过程中需要去处理某些事情，则需要中断。

如果使用C语言编程，中断查询次序号就是中断号，例如：

void Int0_Routine(void) interrupt 0;

void Timer0_Rountine(void) interrupt 1;

void Int1_Routine(void) interrupt 2;

void Timer1_Rountine(void) interrupt 3;

void UART_Routine(void) interrupt 4;

void Timer2_Rountine(void) interrupt 5;

void Int2_Routine(void) interrupt 6;

void Int3_Routine(void) interrupt 7;

定时器中断方式控制

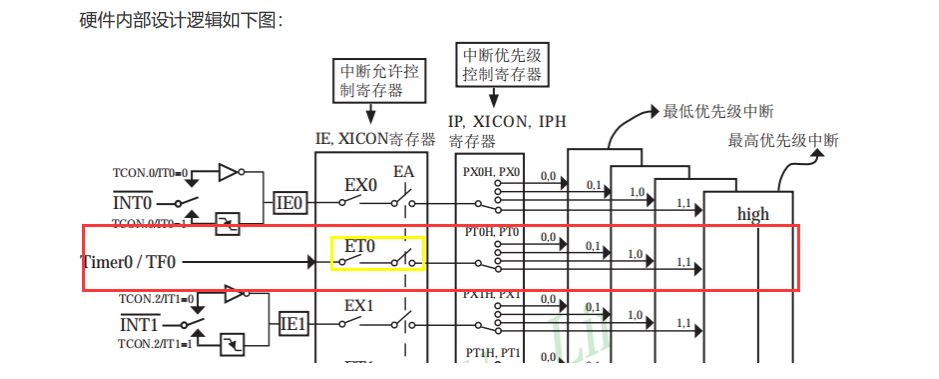

结合上图可以知道CPU能响应定时器 0 中断的条件：需要配置IE寄存器的bit1: ET0, bit7: EA

ET0中断允许要置1 ET0 = 1

EA总中断要置 1 EA = 1

中断控制LED

#include "reg52.h"

sbit led  = P3^6;
sbit led1 = P3^7;
int cnt = 0;

void Time0Init()
{
    // 1. 配置定时器0工作模式为16位计时
    TMOD = 0x01;
    // 2. 给初值，定一个10ms出来
    TL0 = 0x00;
    TH0 = 0xDC;
    //3. 开始计时
    TR0 = 1;
    TF0 = 0;
    // 4. 打开定时器0中断
    ET0 = 1;
    // 5. 打开总中断EA
    EA = 1;
}

void Delay300ms()        //@11.0592MHz
{
    unsigned char i, j, k;

    //_nop_();
    i = 3;
    j = 26;
    k = 223;
    do
    {
        do
        {
            while (--k);
        } while (--j);
    } while (--i);
}


void main()
{

    led = 1;

    Time0Init();

    //4. 爆表了，操作led吗，累计到1s再操作led
    while(1){
        led1 = 0;
        Delay300ms();
        led1 = 1;
        Delay300ms();
    }
}

void TimeOHandler() interrupt 1
{
    cnt++;
    // 重新赋初值
    TL0 = 0x00;
    TH0 = 0xDC;
    if(cnt == 100){
        cnt = 0;
        led = !led;
    }
}
