本篇文章是Stitcher类的扩展介绍，通过例程stitching_detailed.cpp的使用和参数介绍，帮助大家了解Stitcher类拼接的具体步骤和方法，先看看其内部的流程结构图(如下)：

stitching_detailed.cpp目录如下，可以在自己安装的OpenCV目录下找到，笔者这里使用的OpenCV4.4版本，stitching_detailed.cpp具体源码如下目录，由于代码较多，这里不贴出来，大家找到位置自行查阅。

stitching_detail 程序运行流程

  • 命令行调用程序，输入源图像以及程序的参数

  • 特征点检测，判断是使用 surf 还是 orb，默认是 surf

  • 对图像的特征点进行匹配，使用最近邻和次近邻方法，将两个最优的匹配的置信度 保存下来

  • 对图像进行排序以及将置信度高的图像保存到同一个集合中，删除置信度比较低的图像间的匹配，得到能正确匹配的图像序列。这样将置信度高于门限的所有匹配合并到一个集合中

  • 对所有图像进行相机参数粗略估计，然后求出旋转矩阵

  • 使用光束平均法进一步精准的估计出旋转矩阵

  • 波形校正，水平或者垂直

  • 拼接

  • 融合，多频段融合，光照补偿

stitching_detail 程序接口介绍

  • img1 img2 img3 输入图像

  • --preview  以预览模式运行程序，比正常模式要快，但输出图像分辨率低，拼接的分辨 率 compose_megapix 设置为 0.6

  • --try_gpu  (yes|no)  是否使用 CUDA加速，默认为 no，使用CPU模式

  • /* 运动估计参数 */

  • --work_megapix <--work_megapix <float>> 图像匹配时的分辨率大小，默认为 0.6

  • --features (surf | orb | sift | akaze) 选择 surf 或者 orb 算法进行特征点匹配，默认为 surf

  • --matcher (homography | affine) 用于成对图像匹配的匹配器

  • --estimator (homography | affine) 用于转换估计的估计器类型

  • --match_conf <float> 特征点匹配步骤的匹配置信度，最近邻匹配距离与次近邻匹配距离的比值，surf 默认为 0.65，orb 默认为 0.3

  • --conf_thresh <float> 两幅图来自同一全景图的置信度，默认为 1.0

  • --ba (no | reproj | ray | affine) 光束平均法的误差函数选择，默认是 ray 方法

  • --ba_refine_mask (mask) 光束平均法设置优化掩码

  • --wave_correct (no|horiz|vert) 波形校验水平，垂直或者没有 默认是 horiz(水平)

  • --save_graph <file_name> 将匹配的图形以点的形式保存到文件中， Nm 代表匹配的数量，NI代表正确匹配的数量，C 表示置信度

  • /*图像融合参数:*/

  • --warp (plane|cylindrical|spherical|fisheye|stereographic|compressedPlaneA2B1|compressedPla  neA1.5B1|compressedPlanePortraitA2B1|compressedPlanePortraitA1.5B1|paniniA2B1|paniniA1.5B1|paniniPortraitA2B1|paniniPor traitA1.5B1|mercator|transverseMercator)     选择融合的平面，默认是球形

  • --seam_megapix <float> 拼接缝像素的大小 默认是 0.1

  • --seam (no|voronoi|gc_color|gc_colorgrad) 拼接缝隙估计方法 默认是 gc_color

  • --compose_megapix <float> 拼接分辨率，默认为-1

  • --expos_comp (no|gain|gain_blocks) 光照补偿方法，默认是 gain_blocks

  • --blend (no|feather|multiband) 融合方法，默认是多频段融合

  • --blend_strength <float> 融合强度，0-100.默认是 5.

  • --output <result_img> 输出图像的文件名，默认是 result,jpg     命令使用实例，以及程序运行时的提示：

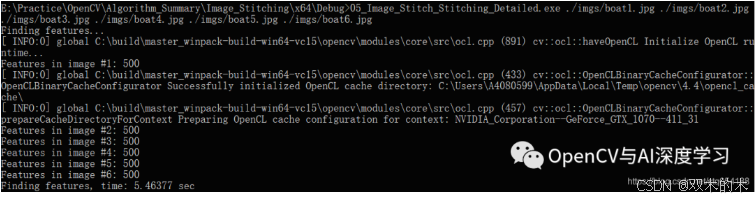

上面使用默认参数，详细输出信息如下：

E:\Practice\OpenCV\Algorithm_Summary\Image_Stitching\x64\Debug>05_Image_Stitch_Stitching_Detailed.exe ./imgs/boat1.jpg ./imgs/boat2.jpg ./imgs/boat3.jpg ./imgs/boat4.jpg ./imgs/boat5.jpg ./imgs/boat6.jpg
Finding features...
[ INFO:0] global C:\build\master_winpack-build-win64-vc15\opencv\modules\core\src\ocl.cpp (891) cv::ocl::haveOpenCL Initialize OpenCL runtime...
Features in image #1: 500
[ INFO:0] global C:\build\master_winpack-build-win64-vc15\opencv\modules\core\src\ocl.cpp (433) cv::ocl::OpenCLBinaryCacheConfigurator::OpenCLBinaryCacheConfigurator Successfully initialized OpenCL cache directory: C:\Users\A4080599\AppData\Local\Temp\opencv\4.4\opencl_cache\
[ INFO:0] global C:\build\master_winpack-build-win64-vc15\opencv\modules\core\src\ocl.cpp (457) cv::ocl::OpenCLBinaryCacheConfigurator::prepareCacheDirectoryForContext Preparing OpenCL cache configuration for context: NVIDIA_Corporation--GeForce_GTX_1070--411_31
Features in image #2: 500
Features in image #3: 500
Features in image #4: 500
Features in image #5: 500
Features in image #6: 500
Finding features, time: 5.46377 sec
Pairwise matching
Pairwise matching, time: 3.24159 sec
Initial camera intrinsics #1:
K:[534.6674906996568, 0, 474.5; 0, 534.6674906996568, 316; 0, 0, 1]
R:[0.91843718, -0.09762425, -1.1678253; 0.0034433089, 1.0835428, -0.025021957; 0.28152198, 0.16100603, 0.91920781]
Initial camera intrinsics #2:
K:[534.6674906996568, 0, 474.5; 0, 534.6674906996568, 316; 0, 0, 1]
R:[1.001171, -0.085758291, -0.64530683; 0.010103324, 1.0520245, -0.030576767; 0.15743911, 0.12035993, 1]
Initial camera intrinsics #3:
K:[534.6674906996568, 0, 474.5; 0, 534.6674906996568, 316; 0, 0, 1]
R:[1, 0, 0; 0, 1, 0; 0, 0, 1]
Initial camera intrinsics #4:
K:[534.6674906996568, 0, 474.5; 0, 534.6674906996568, 316; 0, 0, 1]
R:[0.8474561, 0.028589081, 0.75133896; -0.0014587968, 0.92028928, 0.033205934; -0.17483309, 0.018777205, 0.84592116]
Initial camera intrinsics #5:
K:[534.6674906996568, 0, 474.5; 0, 534.6674906996568, 316; 0, 0, 1]
R:[0.60283858, 0.069275051, 1.2121853; -0.014153662, 0.85474133, 0.014057174; -0.29529575, 0.053770453, 0.61932623]
Initial camera intrinsics #6:
K:[534.6674906996568, 0, 474.5; 0, 534.6674906996568, 316; 0, 0, 1]
R:[0.41477469, 0.075901195, 1.4396564; -0.015423983, 0.82344943, 0.0061162044; -0.35168326, 0.055747174, 0.42653102]
Camera #1:
K:[1068.953598931666, 0, 474.5; 0, 1068.953598931666, 316; 0, 0, 1]
R:[0.84266716, -0.010490002, -0.53833258; 0.004485324, 0.99991232, -0.01246338; 0.53841609, 0.0080878884, 0.84264034]
Camera #2:
K:[1064.878323247434, 0, 474.5; 0, 1064.878323247434, 316; 0, 0, 1]
R:[0.95117813, -0.015436338, -0.3082563; 0.01137107, 0.99982315, -0.014980057; 0.308433, 0.010743499, 0.95118535]
Camera #3:
K:[1065.382193682081, 0, 474.5; 0, 1065.382193682081, 316; 0, 0, 1]
R:[1, -1.6298145e-09, 0; -1.5716068e-09, 1, 0; 0, 0, 1]
Camera #4:
K:[1067.611537959627, 0, 474.5; 0, 1067.611537959627, 316; 0, 0, 1]
R:[0.91316396, -7.9067249e-06, 0.40759254; -0.0075879274, 0.99982637, 0.017019274; -0.4075219, -0.018634165, 0.91300529]
Camera #5:
K:[1080.708135180496, 0, 474.5; 0, 1080.708135180496, 316; 0, 0, 1]
R:[0.70923853, 0.0025724203, 0.70496398; -0.0098195076, 0.99993235, 0.0062302947; -0.70490021, -0.01134116, 0.70921582]
Camera #6:
K:[1080.90412660159, 0, 474.5; 0, 1080.90412660159, 316; 0, 0, 1]
R:[0.49985889, 3.5938341e-05, 0.86610687; -0.00682831, 0.99996907, 0.0038993564; -0.86607999, -0.0078631733, 0.49984369]
Warping images (auxiliary)...
Warping images, time: 0.0791121 sec
Compensating exposure...
Compensating exposure, time: 0.72288 sec
Finding seams...
Finding seams, time: 3.09237 sec
Compositing...
Compositing image #1
Multi-band blender, number of bands: 8
Compositing image #2
Compositing image #3
Compositing image #4
Compositing image #5
Compositing image #6
Compositing, time: 13.7766 sec
Finished, total time: 29.4535 sec

输入图像boat1.jpg、boat2.jpg、boat3.jpg、boat4.jpg、boat5.jpg、boat6.jpg如下(可以在OpenCV安装目录下找到D:\OpenCV4.4\opencv_extra-master\testdata\stitching)

结果图：

参数warp_type 设置为"plane"，效果图如下：

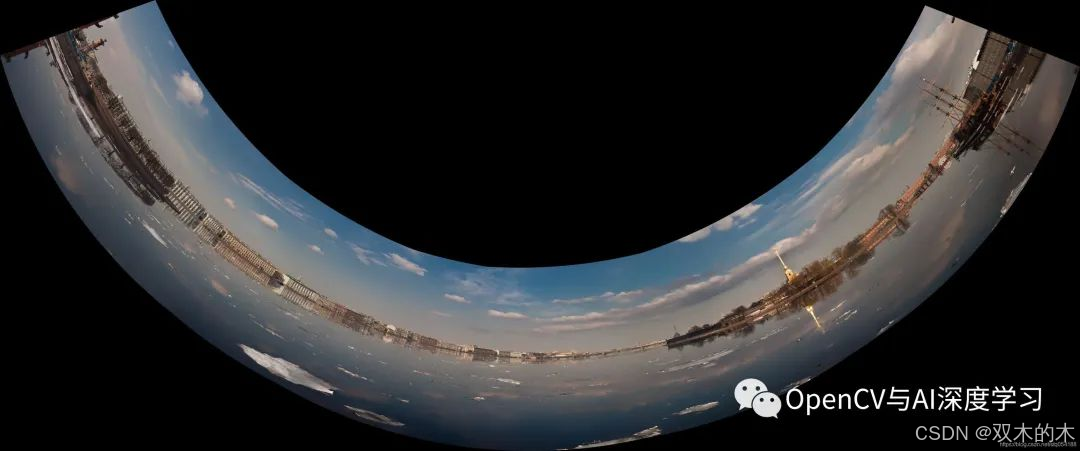

参数warp_type 设置为"fisheye"，效果图如下(旋转90°后)：

其他的参数可以根据自己需要修改，如果要自己完成还需要详细了解拼接步骤再优化。

THE END !

文章结束，感谢阅读。您的点赞，收藏，评论是我继续更新的动力。大家有推荐的公众号可以评论区留言，共同学习，一起进步。
