普联枪球联动摄像机TL-IPC669-A4拆解分析

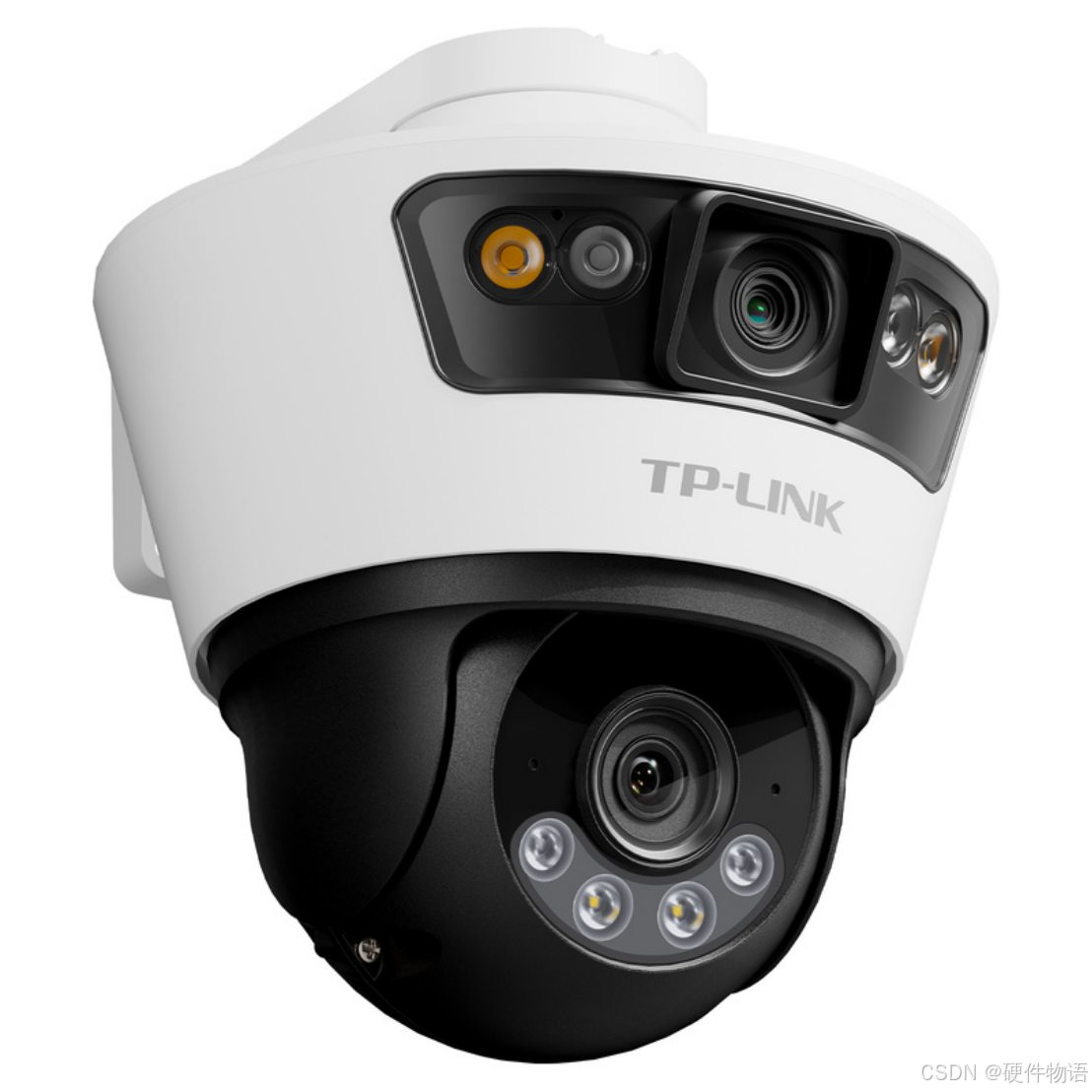

外观及功能介绍

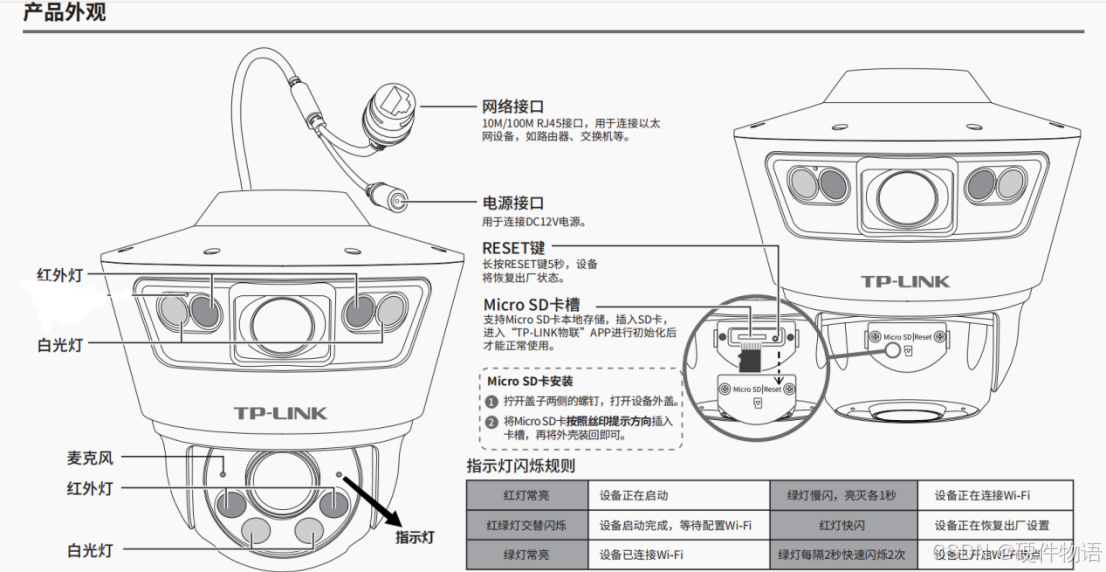

整机接口及功能介绍

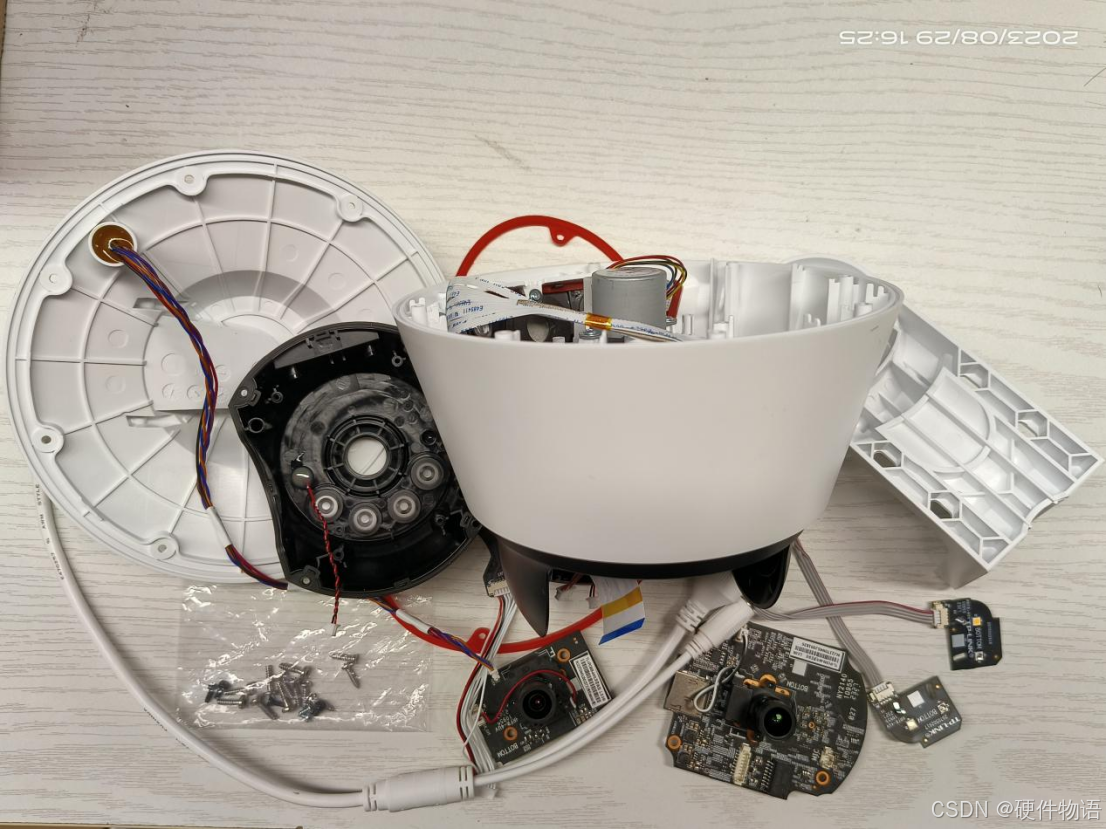

拆解步骤分解

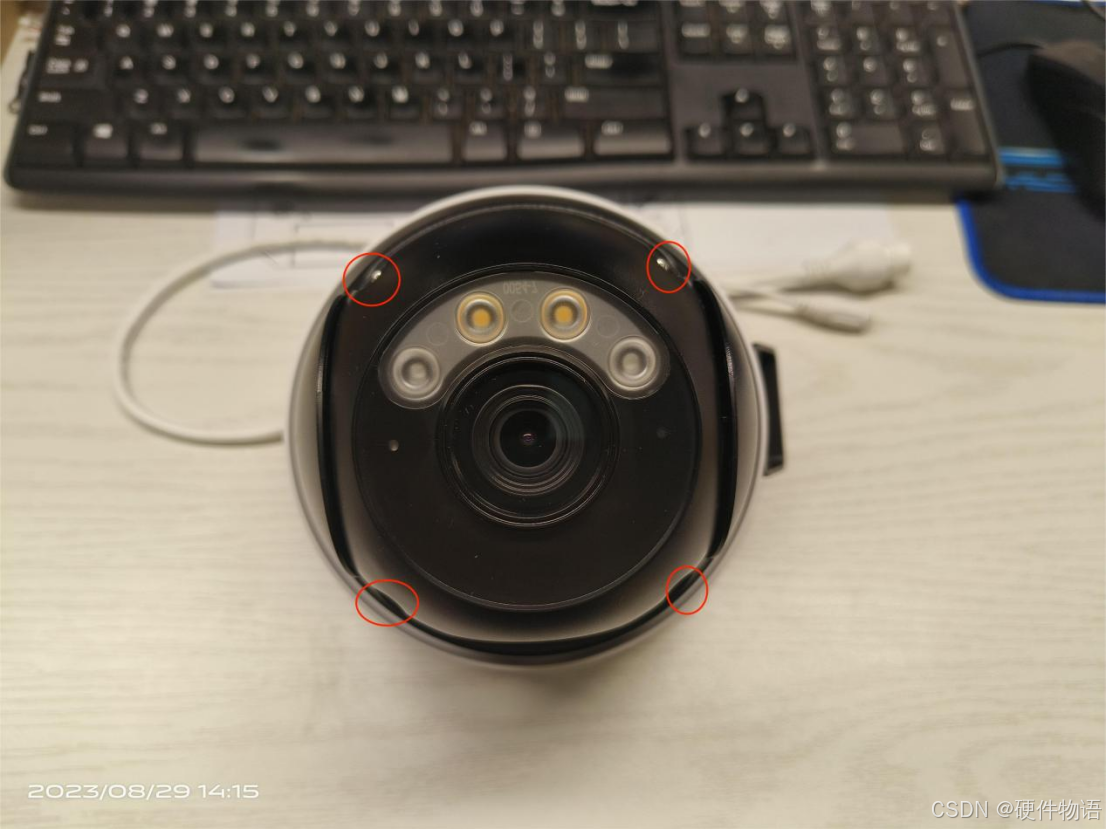

如下图，移除固定球头的四颗螺丝：

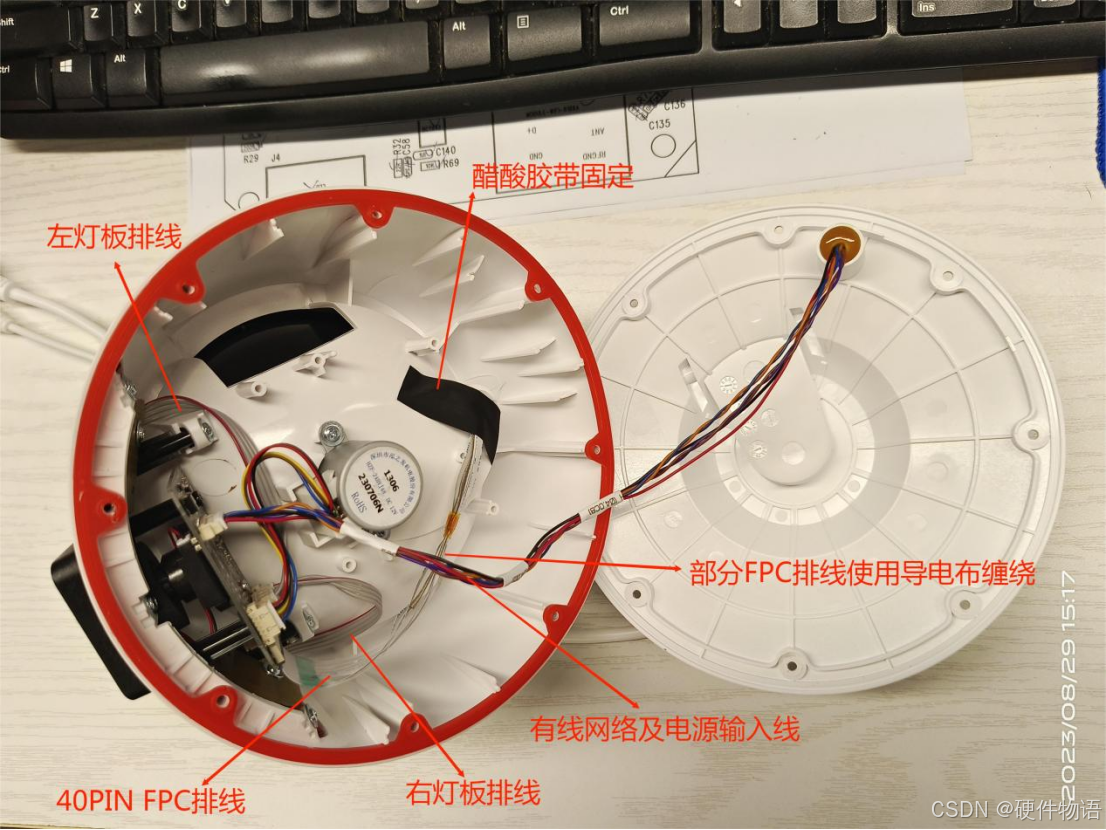

打开后壳，可见其内部结构：

断开内部连接导线

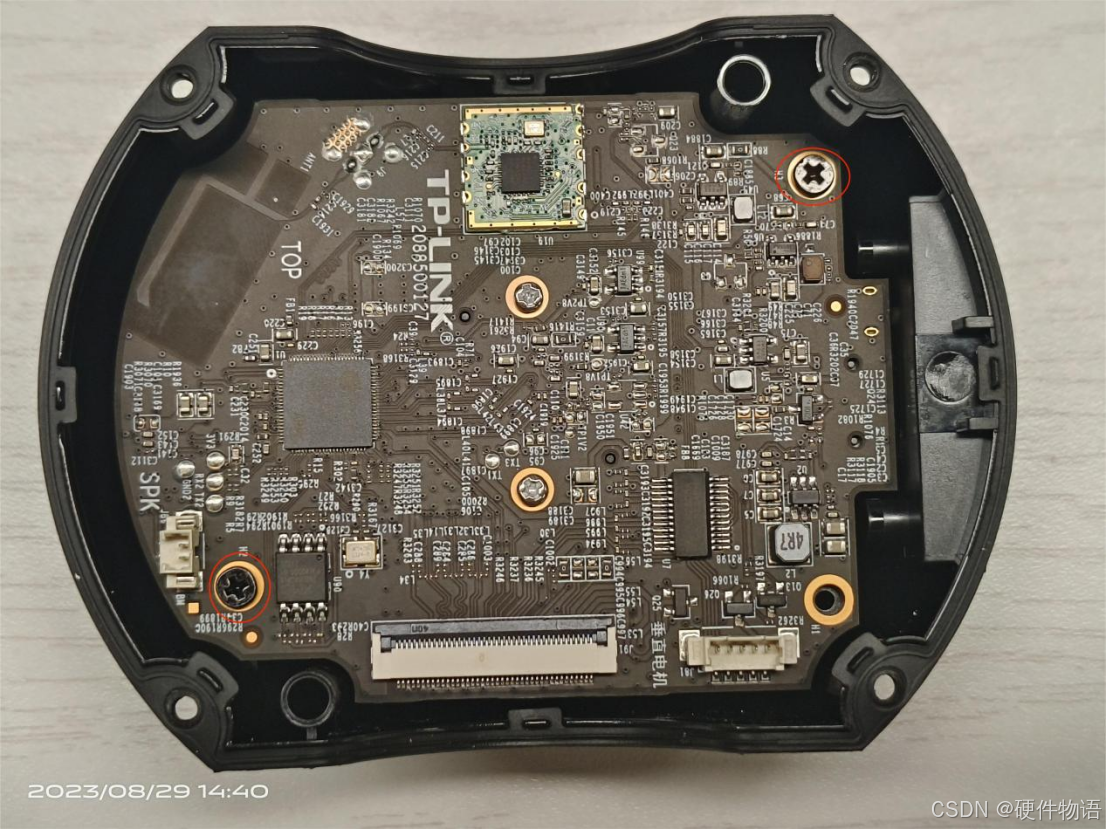

移除主板上的两颗固定螺丝，取出主板：

移除灯板上的两颗固定螺丝：

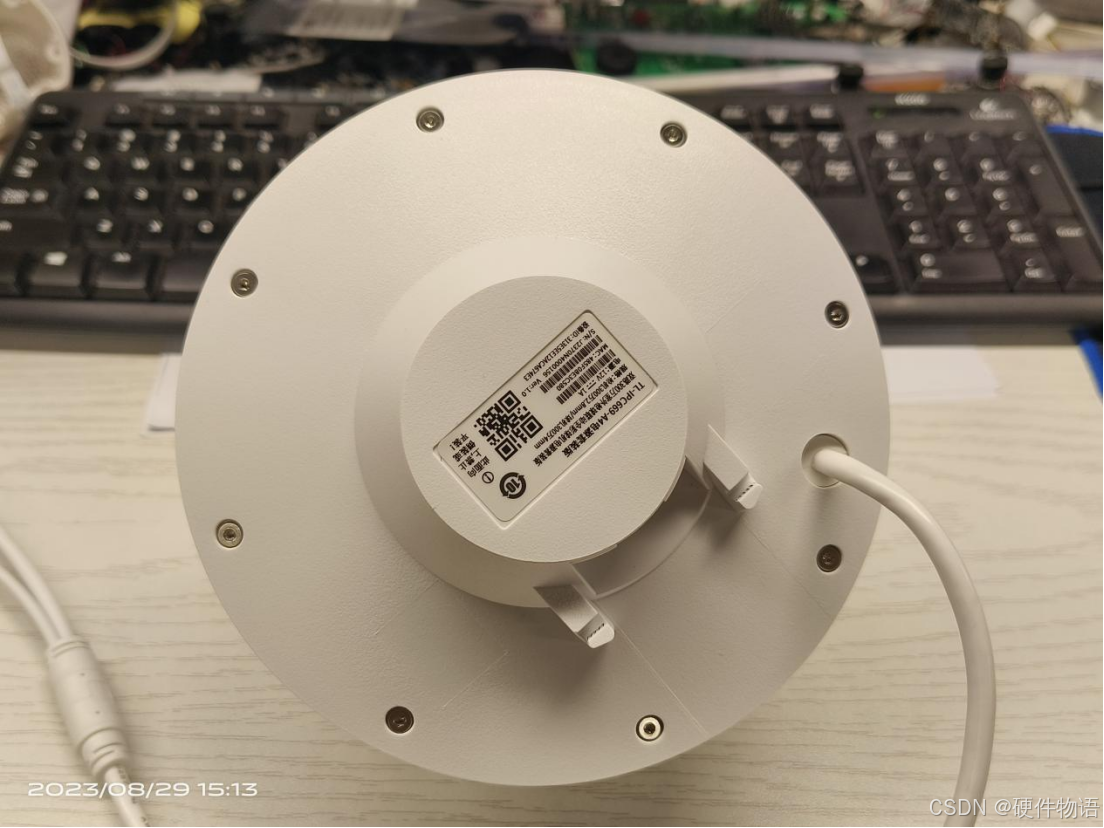

移除机身顶部的八颗固定螺丝：

打开顶壳：

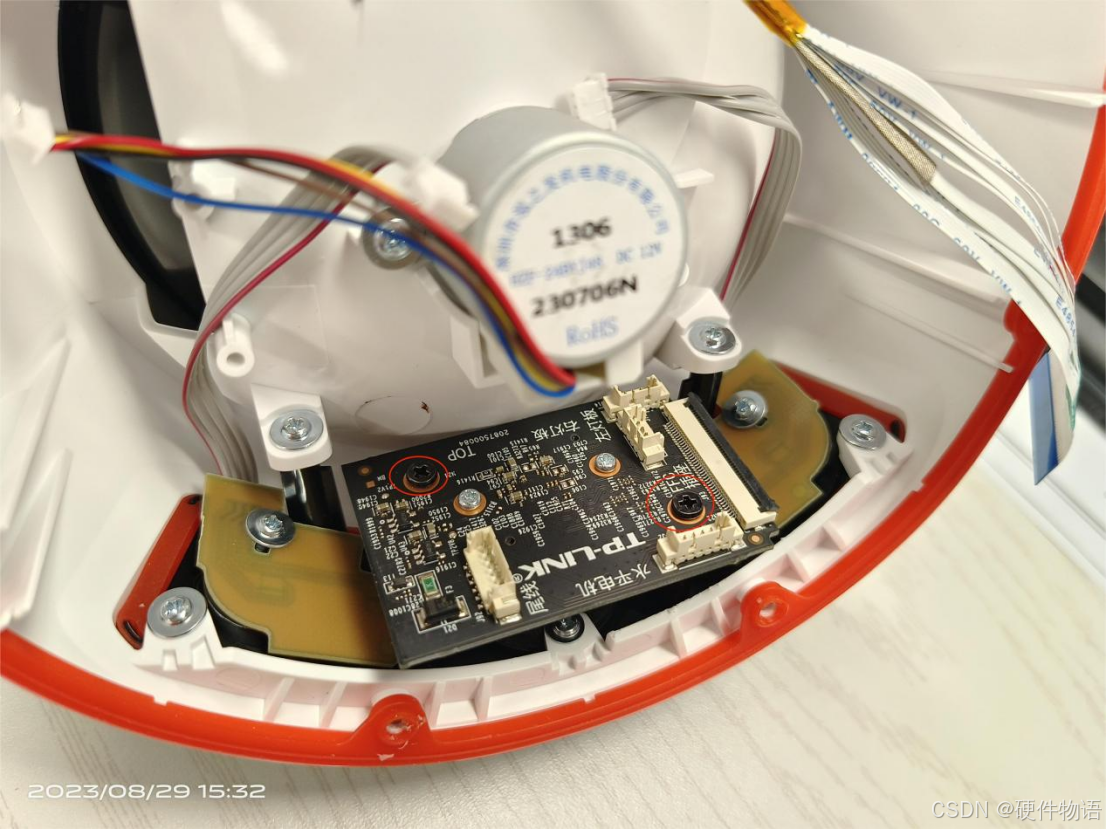

断开连接线，移除sensor板的两颗固定螺丝：

取出sensor板：

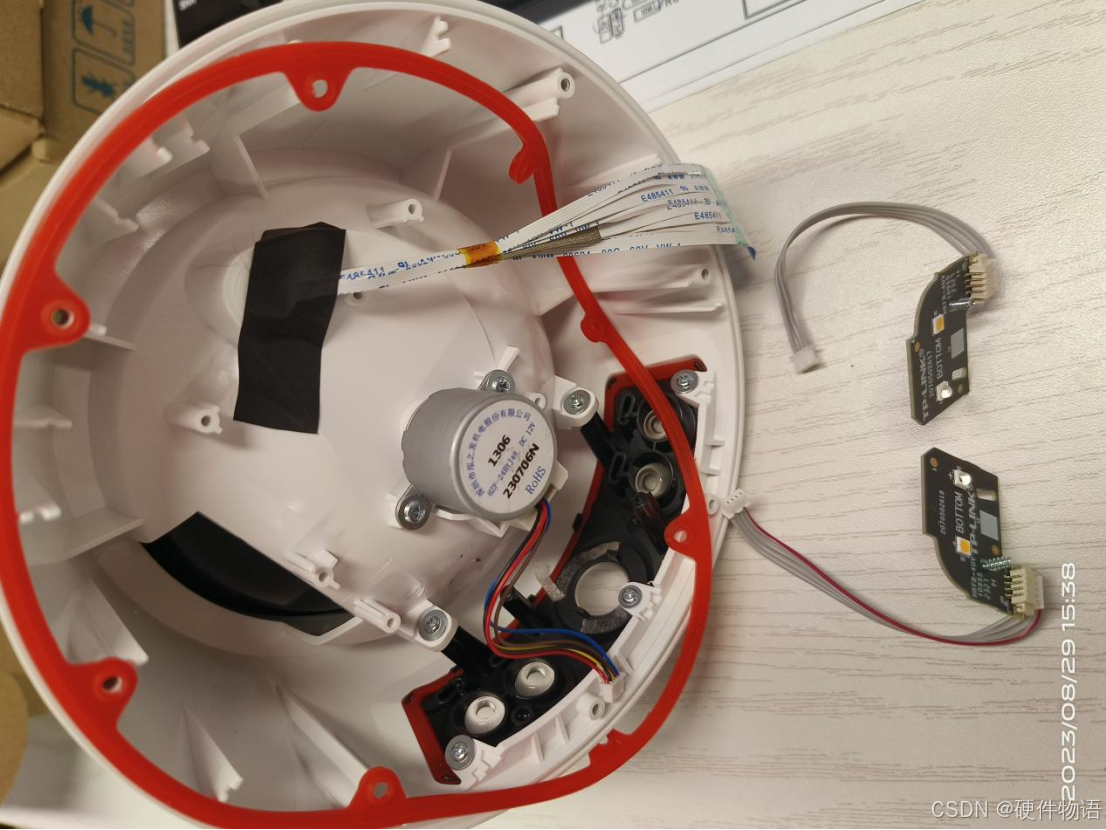

移除固定左右灯板的两颗螺丝：

PCBA组成介绍

主板

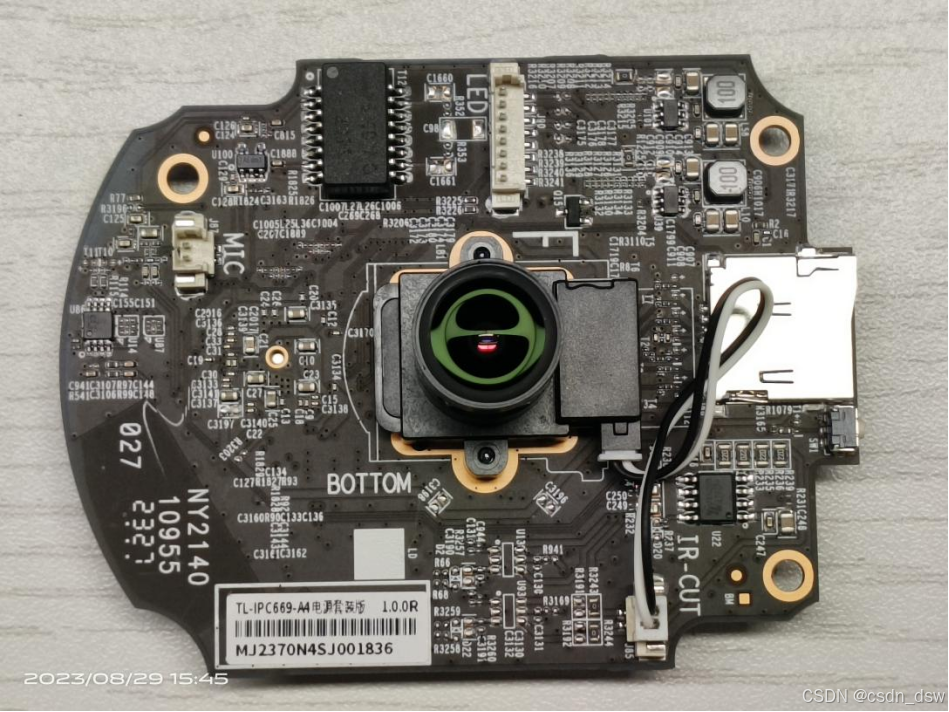

主板正面：

功放IC：LPA2010

IR-CUT驱动：MX6208

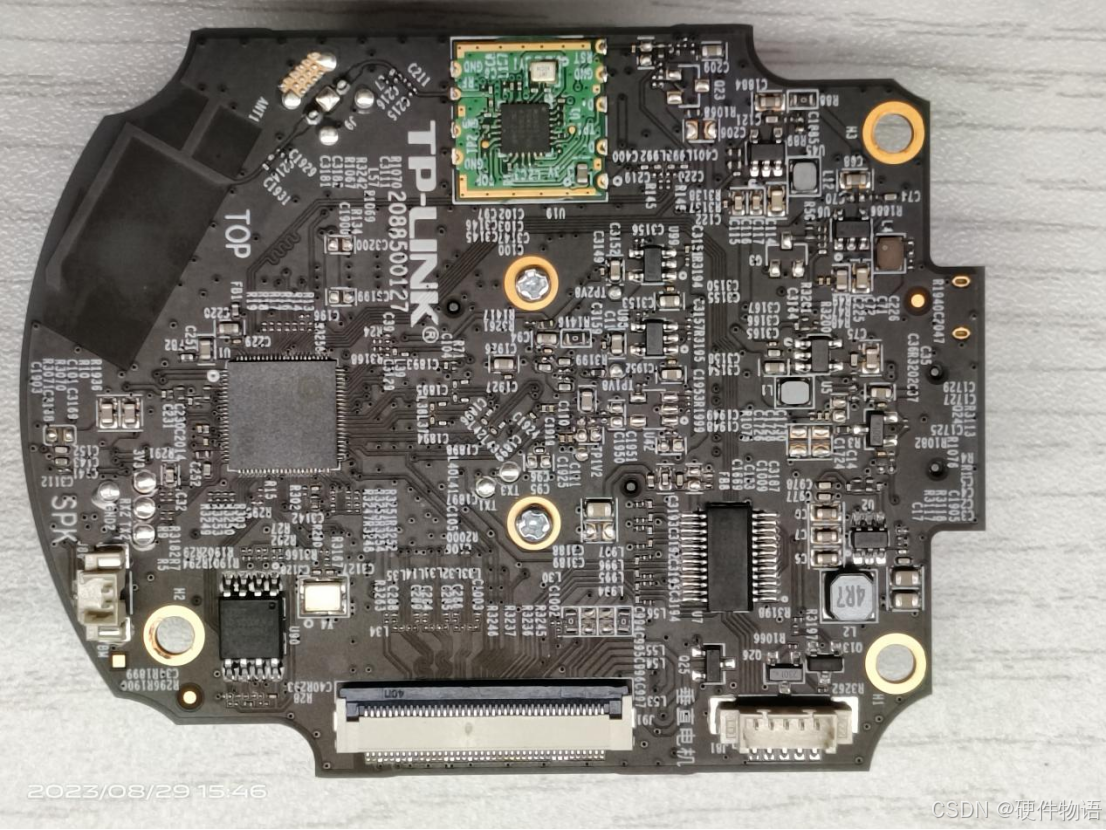

主板背面：

主控：SigmaStar SSC377D

Flash：XMC 25QH64CHIQ

电机驱动IC：ULN2803A

WIFI芯片：WUQi WQ9001

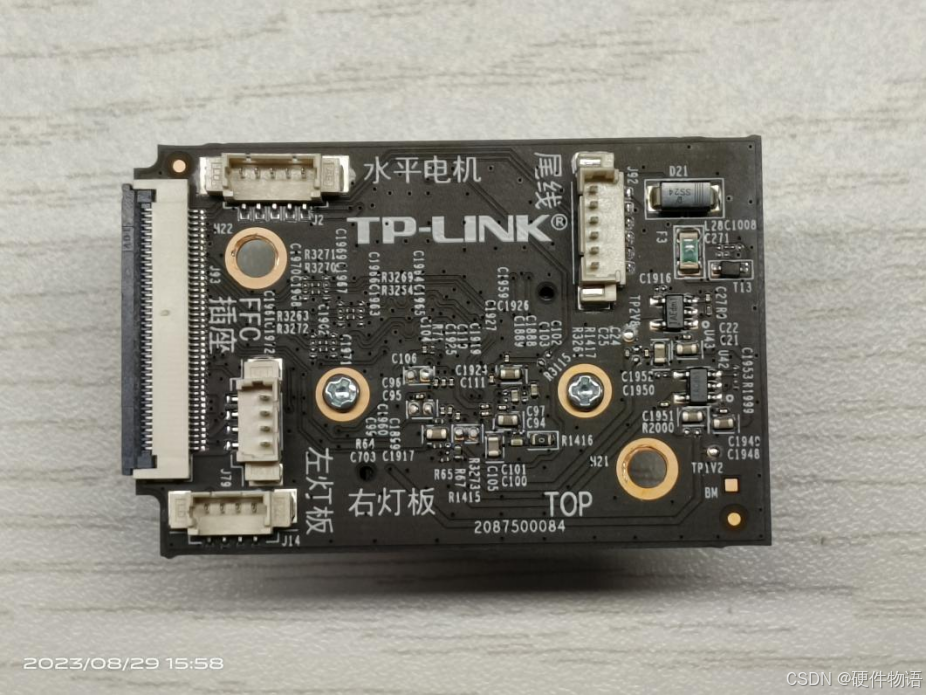

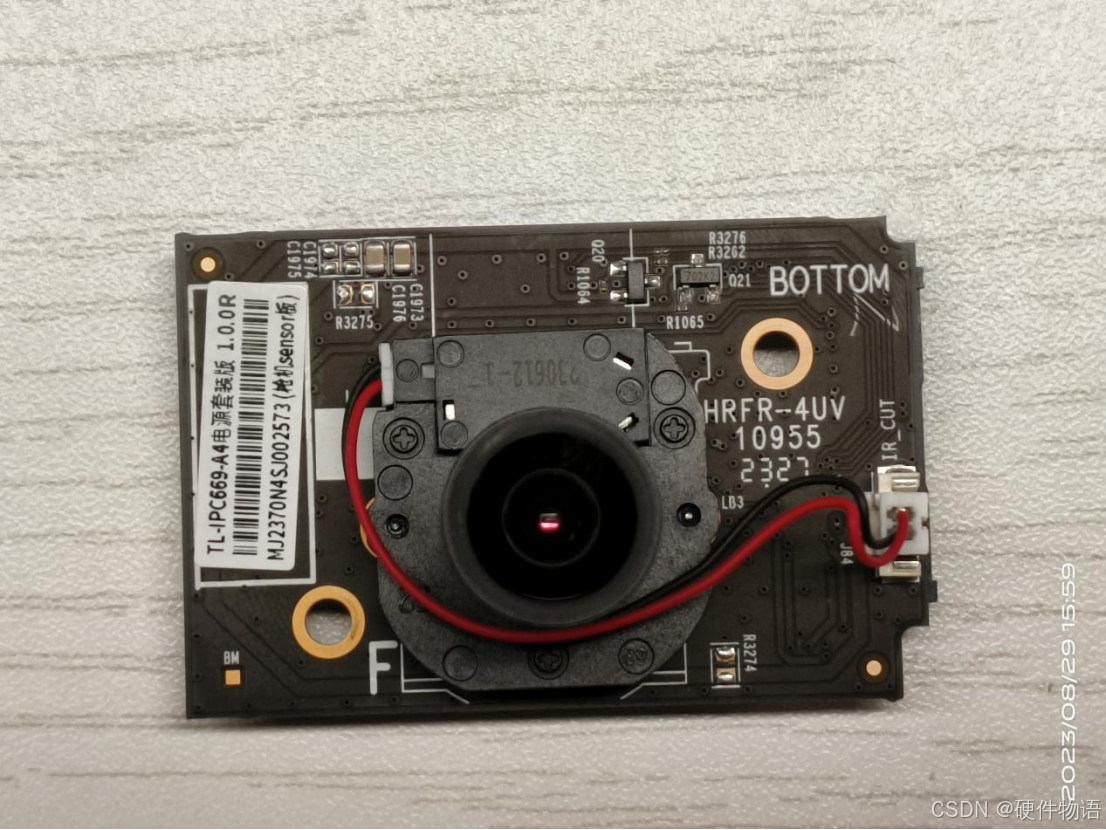

sensor板

正面：

背面：

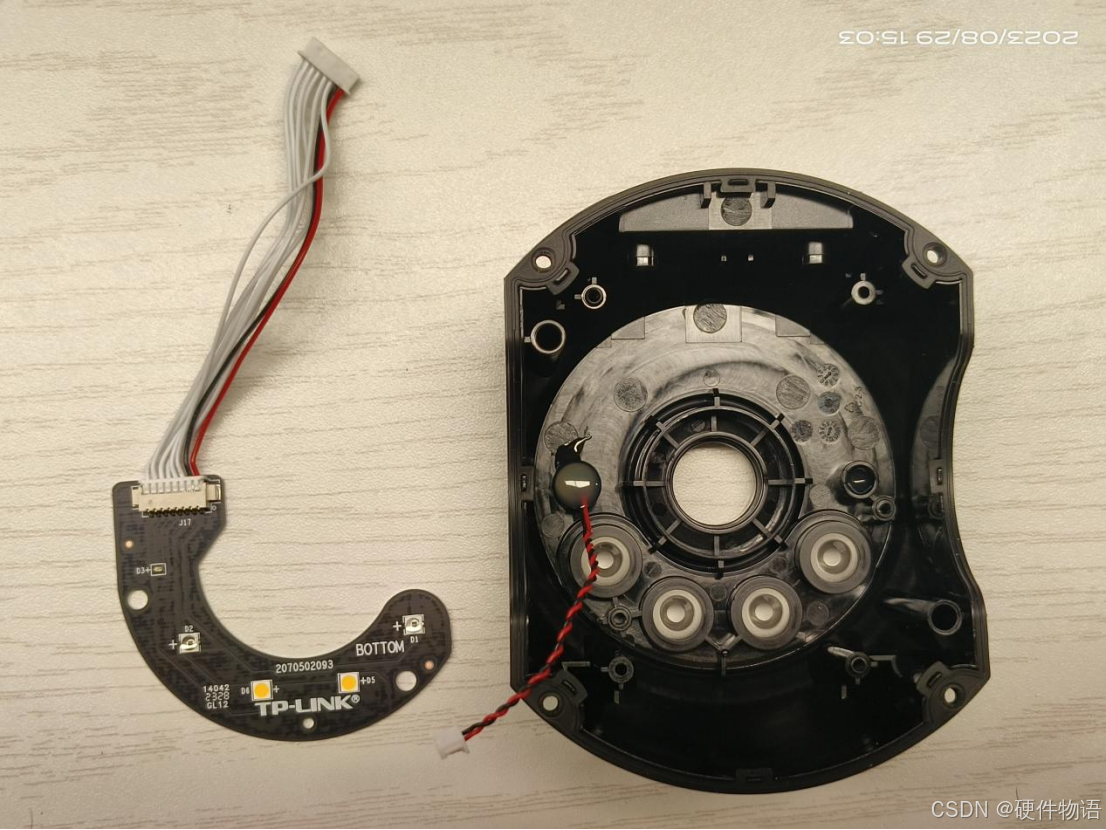

球机灯板

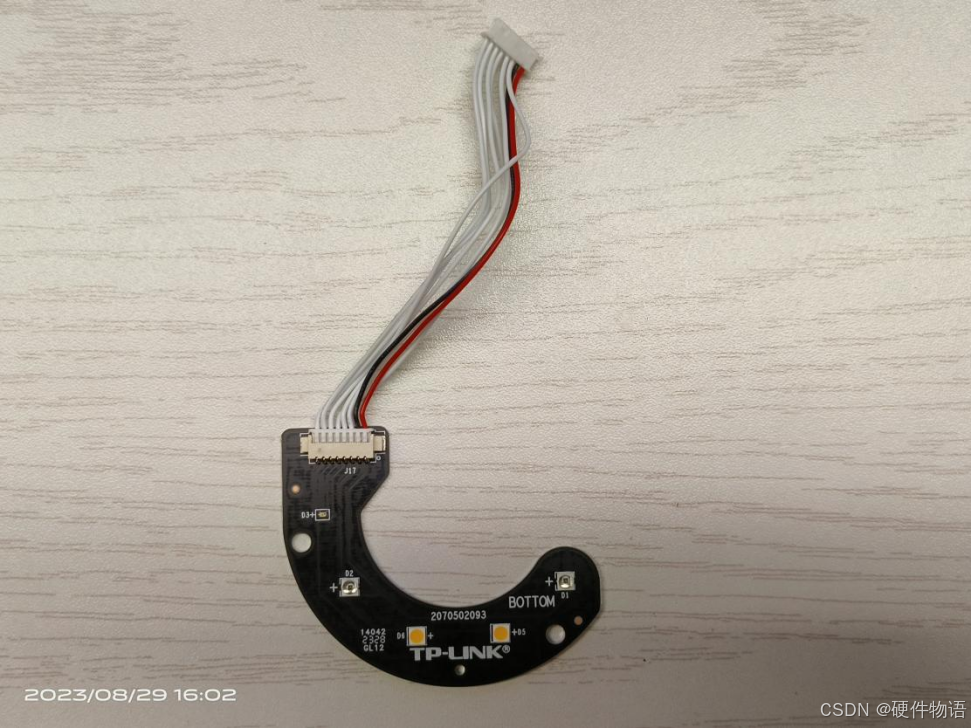

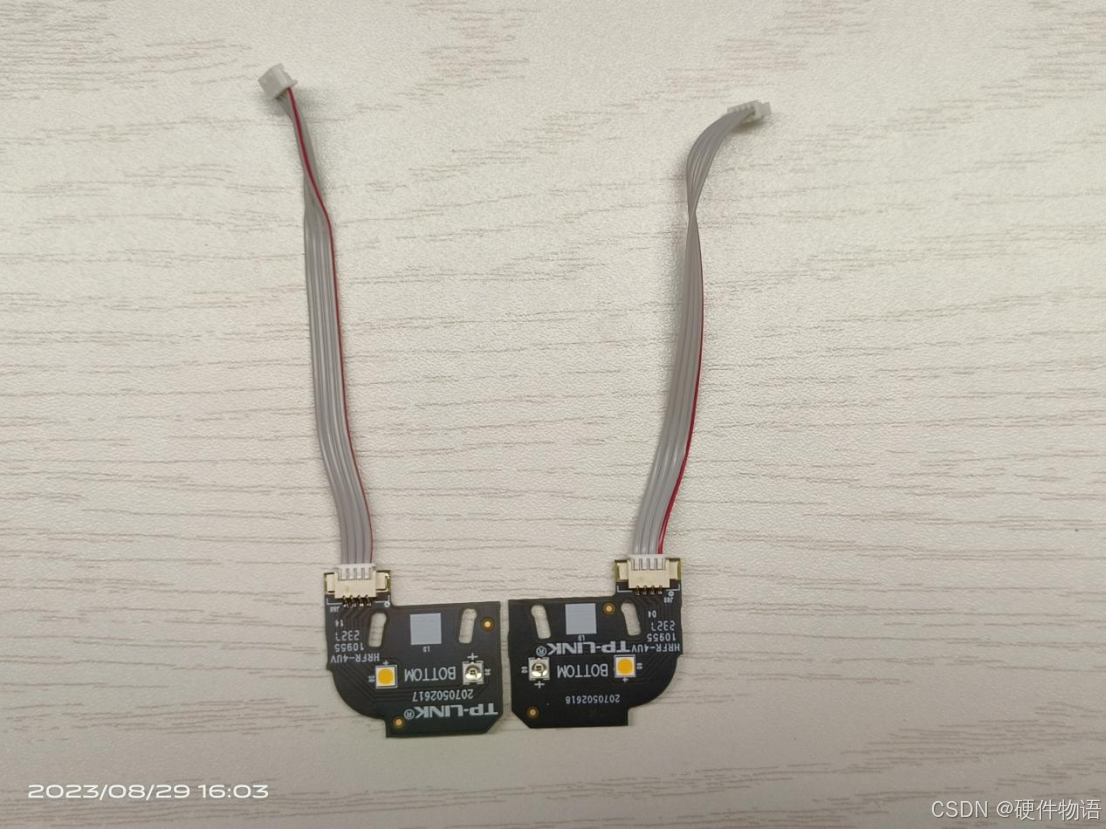

枪机灯板

系统架构说明

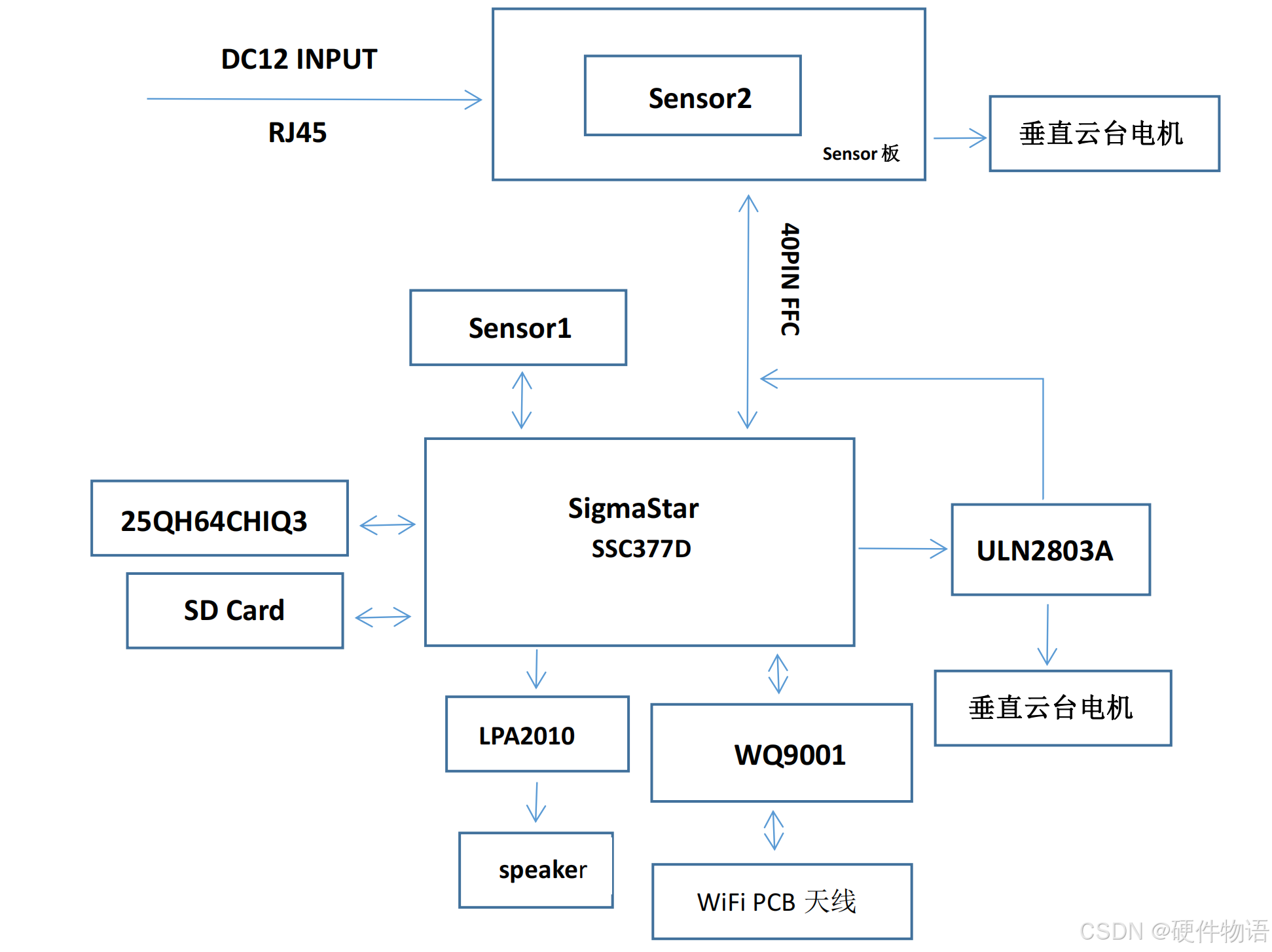

系统架构图

所有物料汇总
