普联双目摄像机TL-IPC44GW拆解分析

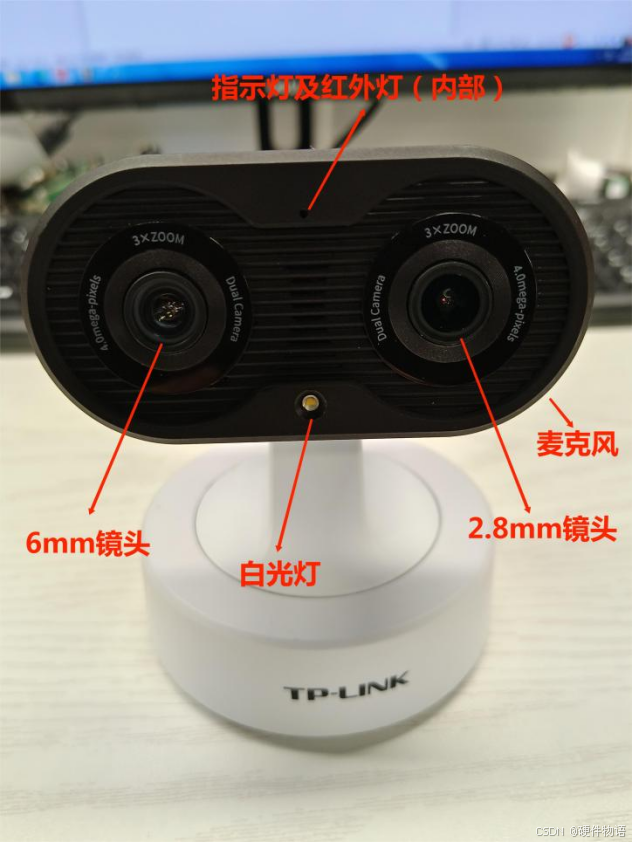

外观及功能介绍

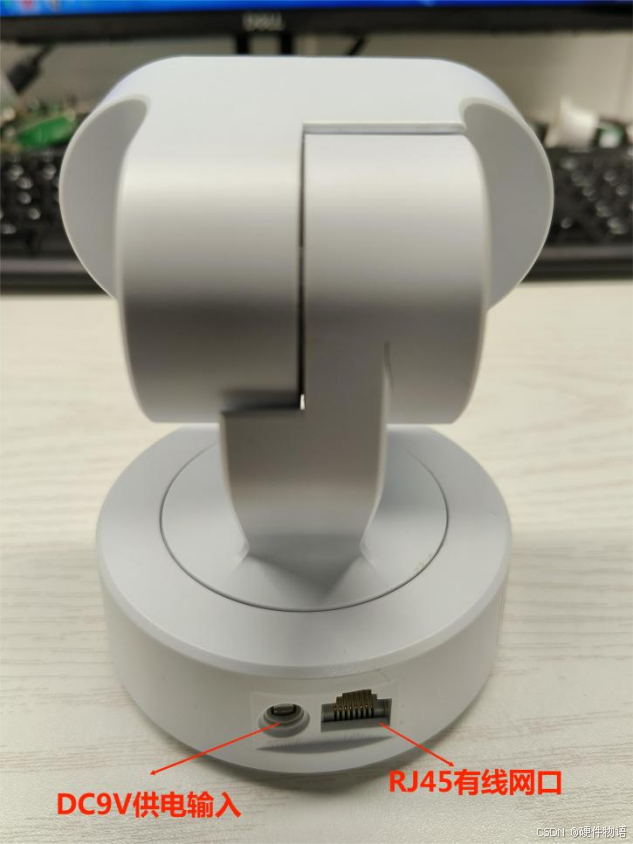

整机接口



拆解步骤分解

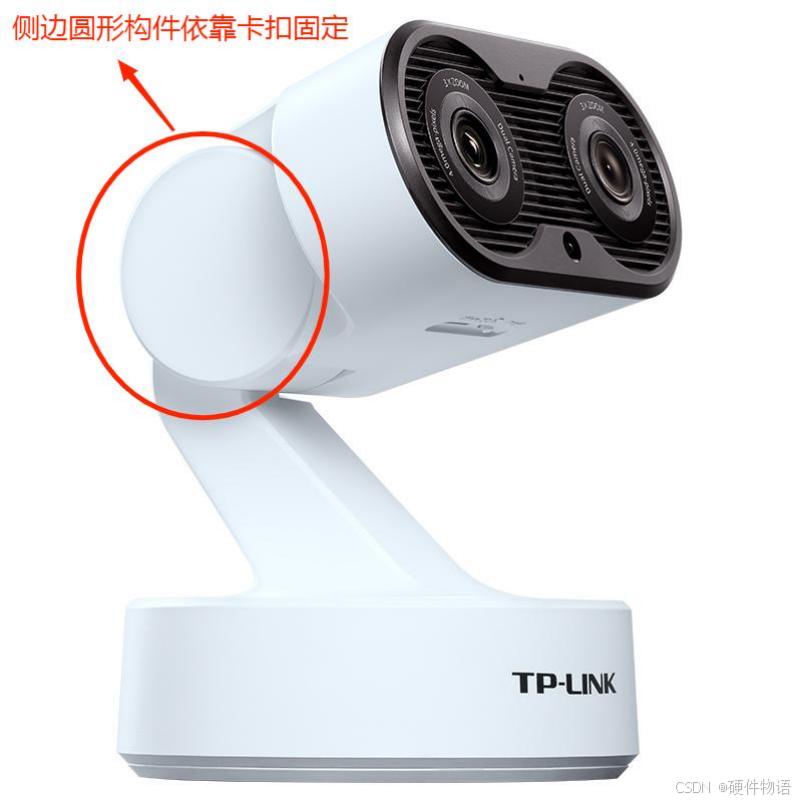

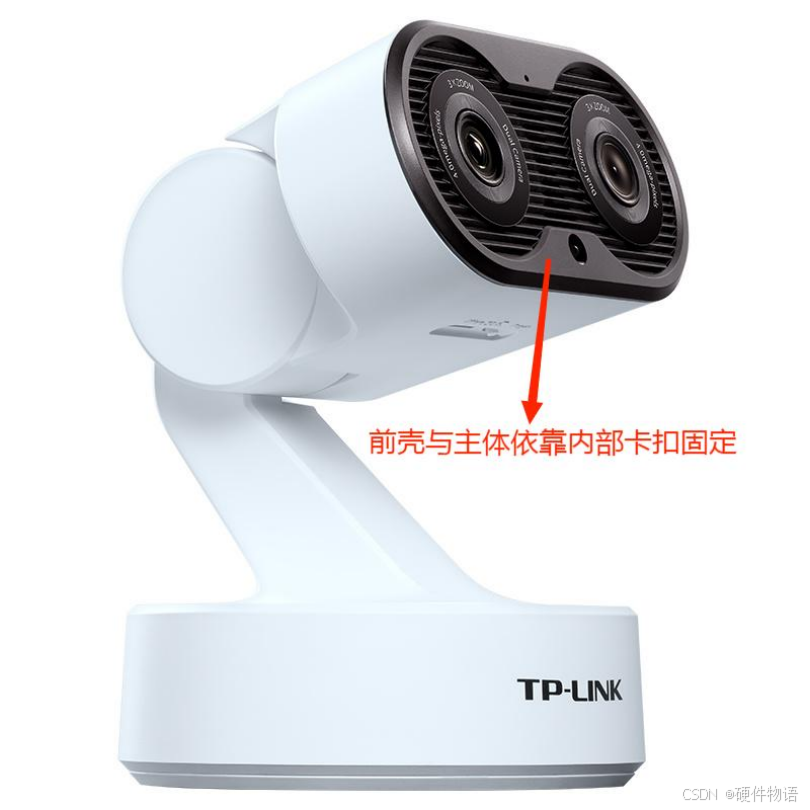

前壳与主体使用卡扣固定

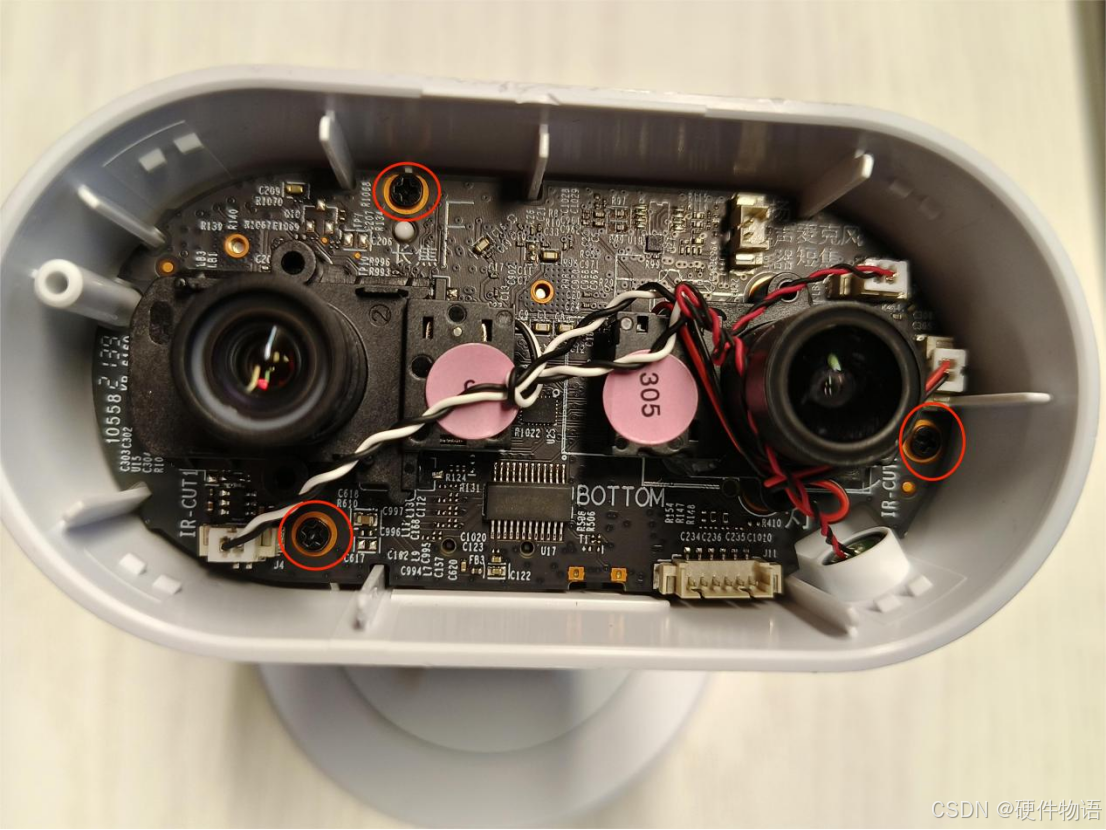

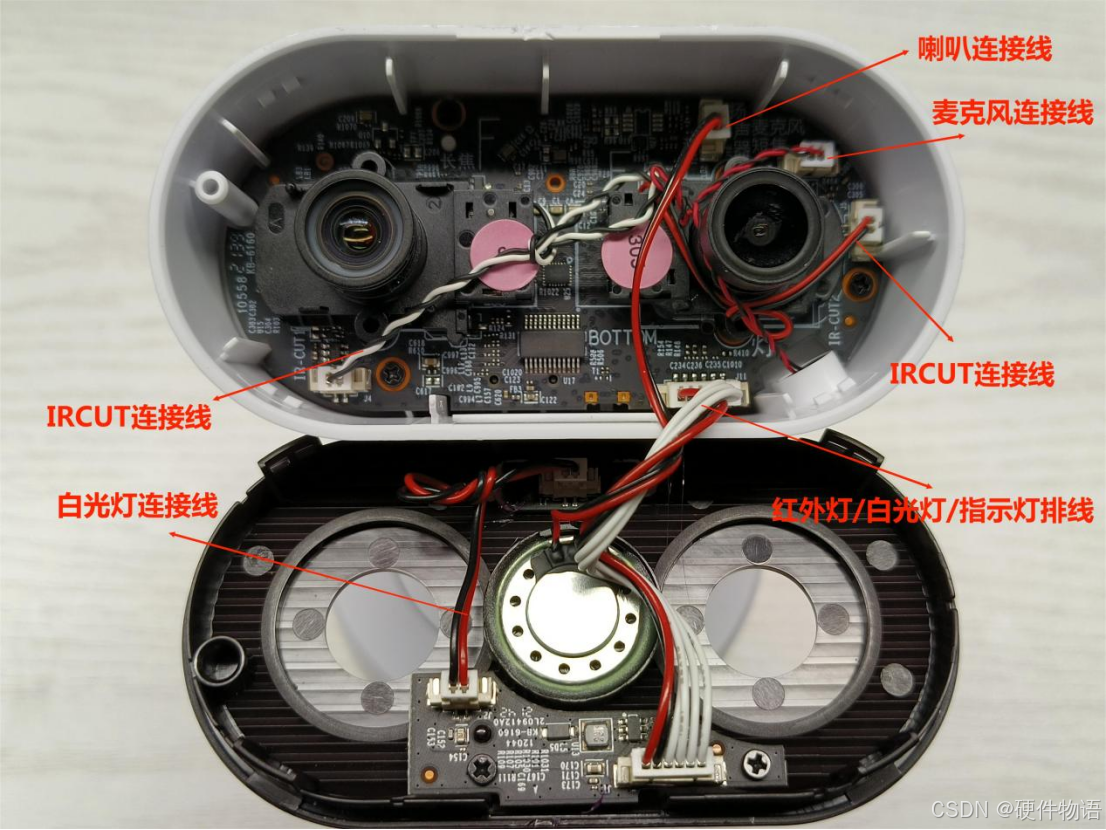

撬开前壳，可见其内部结构：

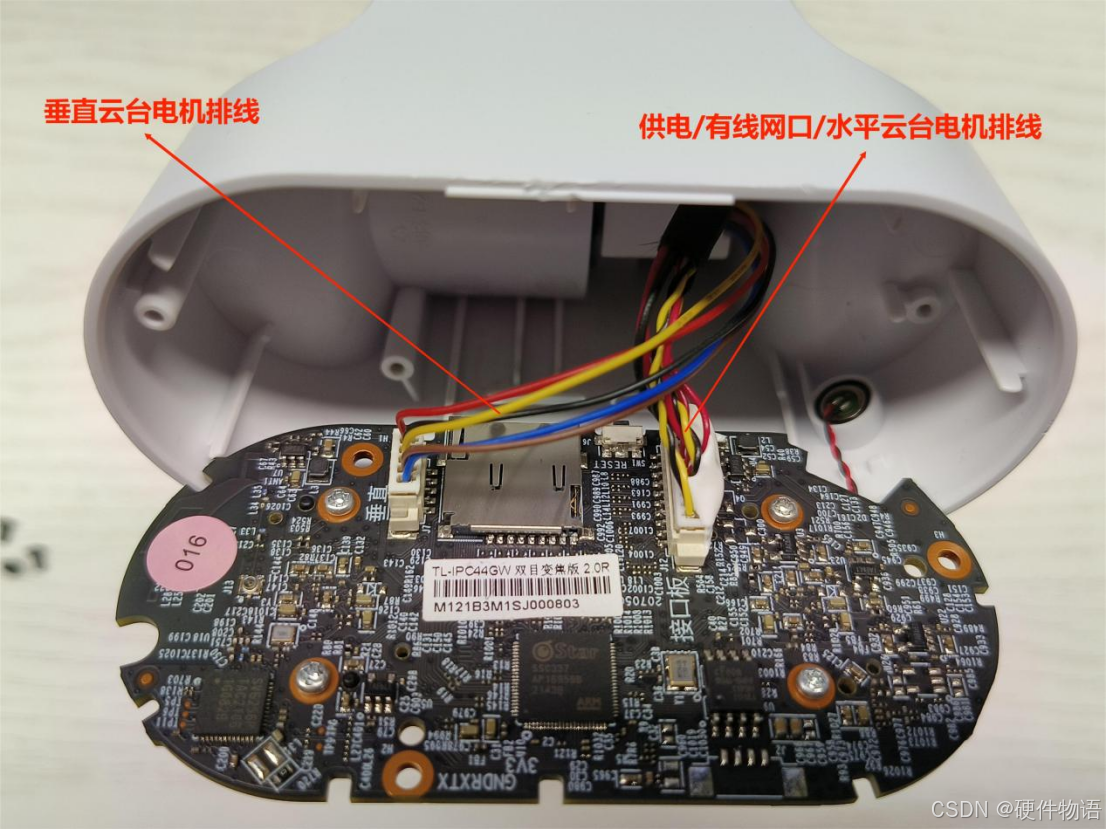

断开前壳连接导线移除三颗固定螺丝，取出主板： 拆解底座

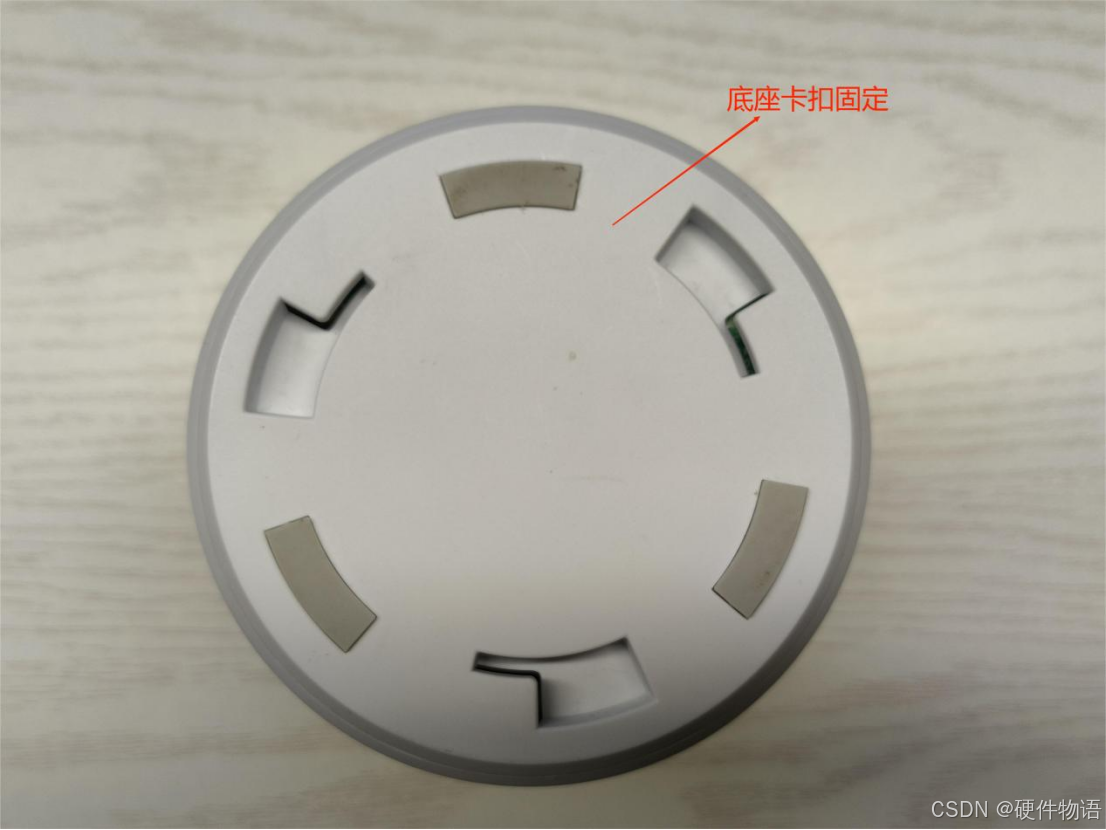

 撬开底座：

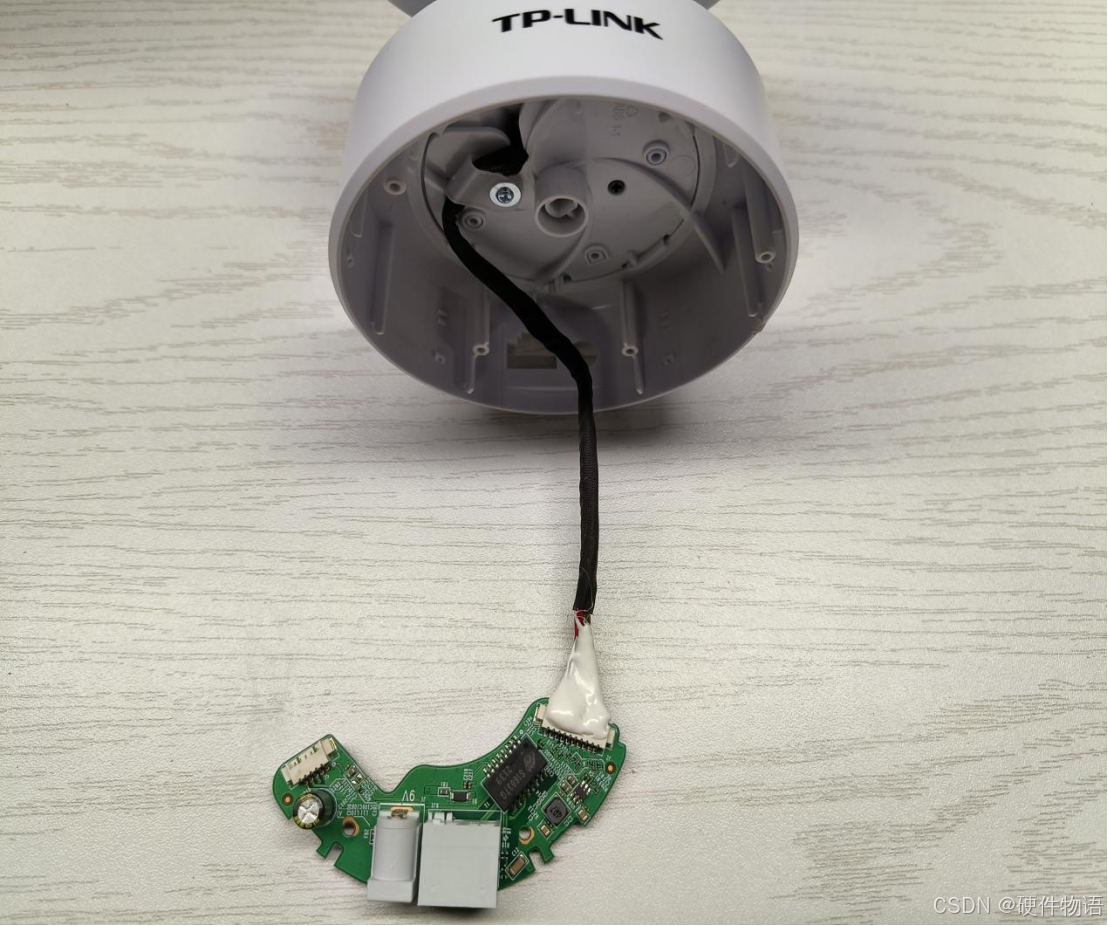

移除底壳和两颗固定螺丝，取出电路板：

拆解旋臂

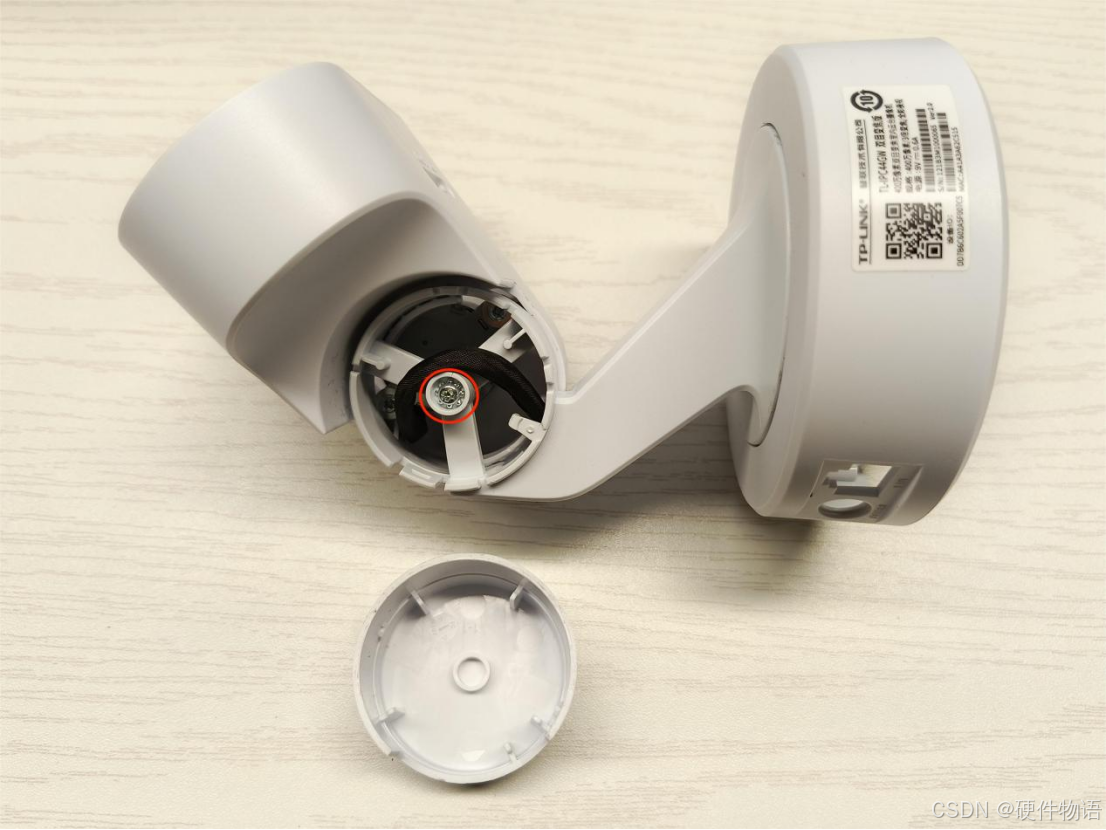

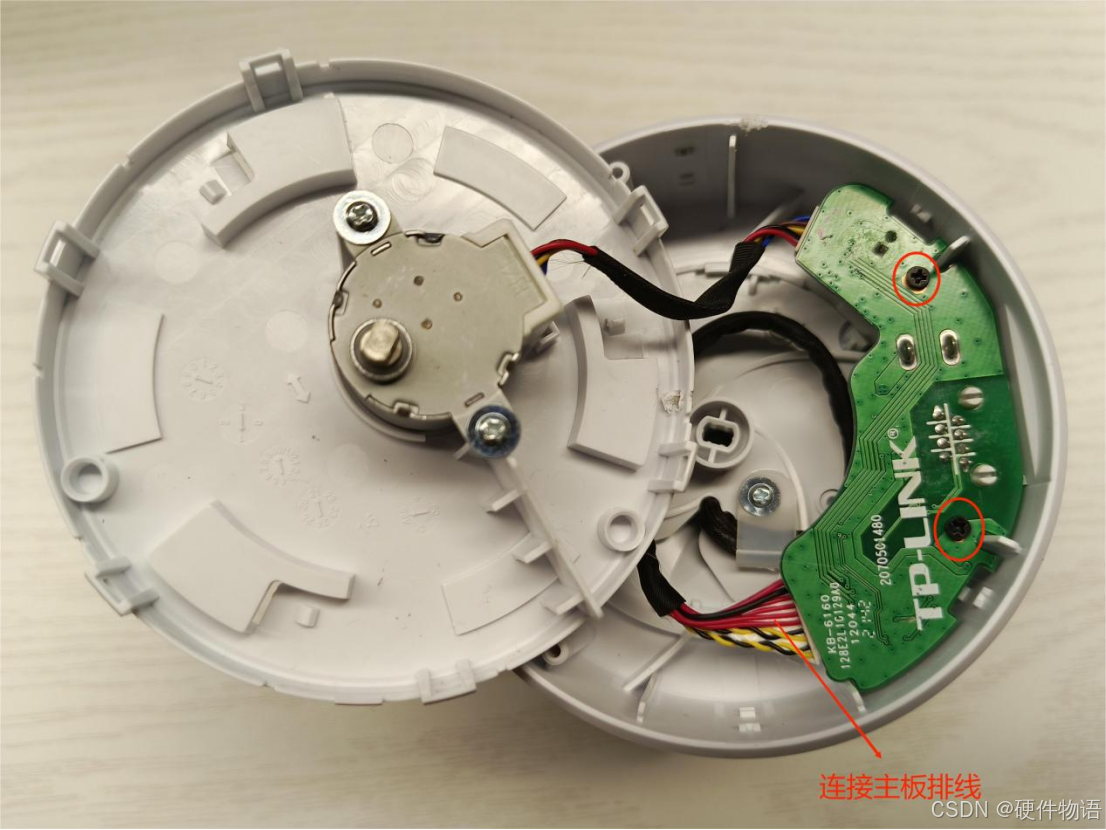

移除固定螺丝，取出云台电机：



PCBA组成介绍

主板

主控：Sigma Star SSC337

MIPI切换IC：WILLSEMI WAS4642Q

Flash：EON QH64A-104HIP

电机驱动IC：ULN2803A

WIFI：SV6256P

功放IC：未知

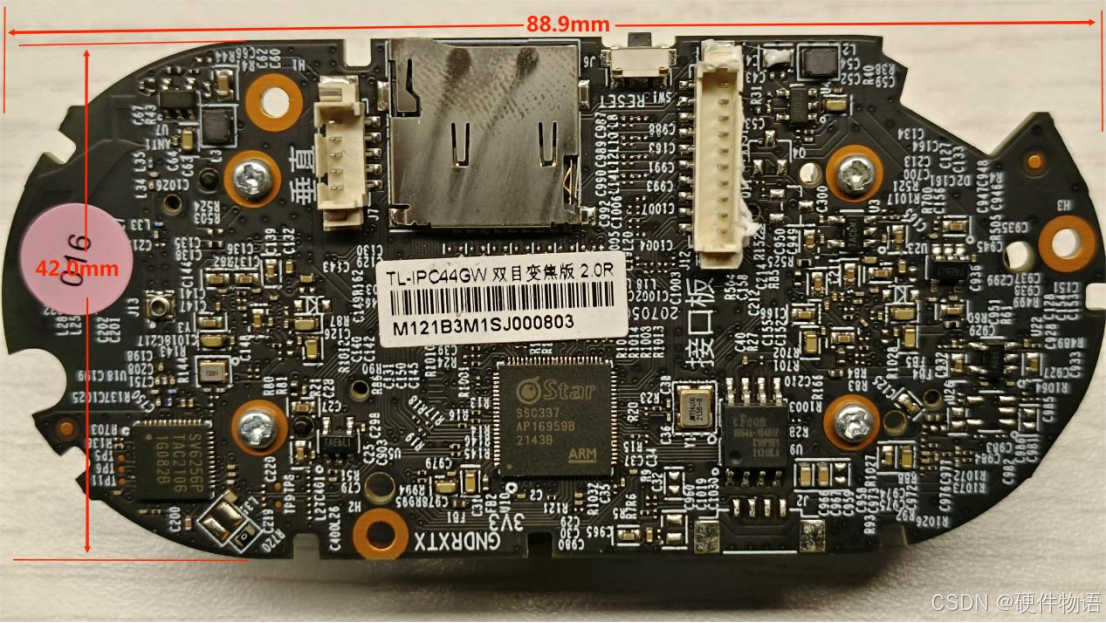

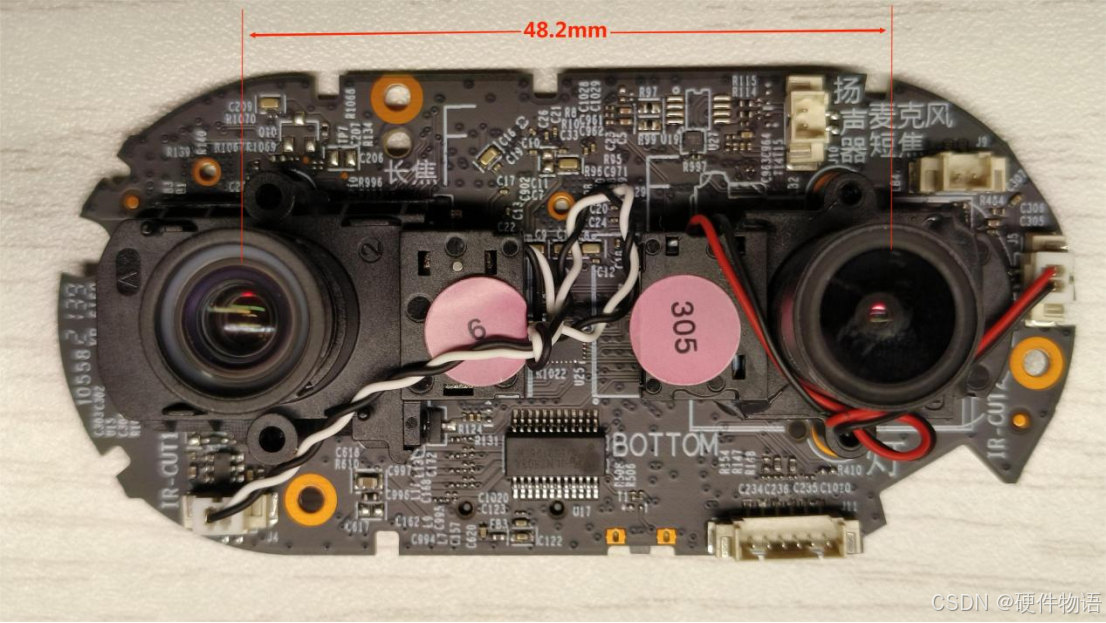

主板正面：

主板背面：

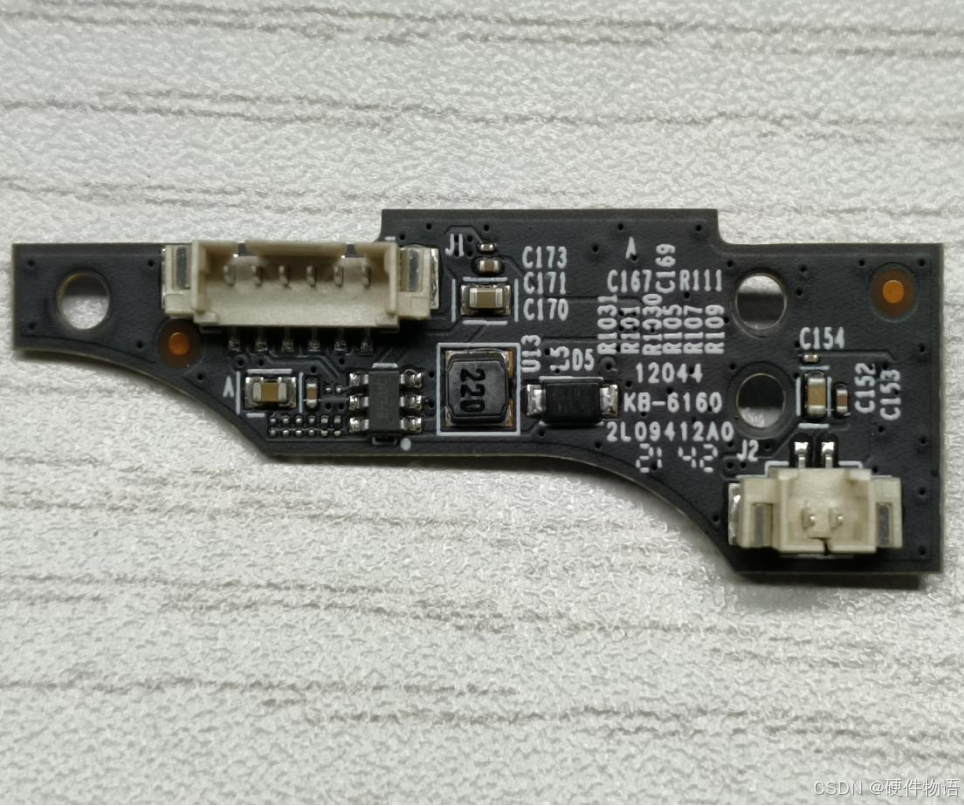

灯板

  红外灯控制描述：两颗不同角度的红外灯同步开关，官方宣称夜视距离10米。

  灯板上无光敏元件，依靠sensor软光敏实现光照强度检测。

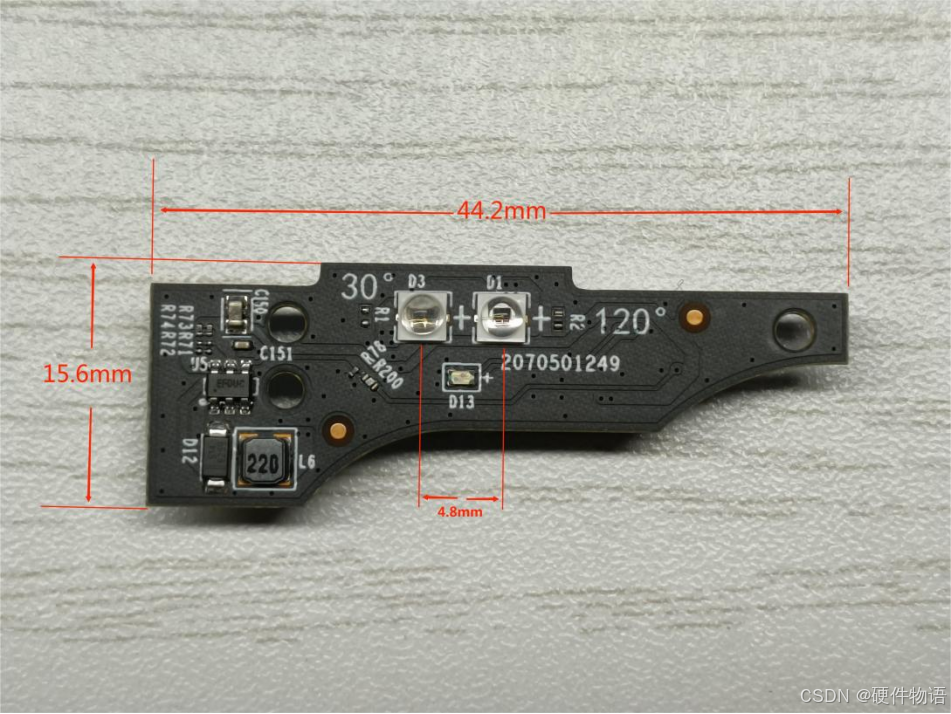

正面：

背面：

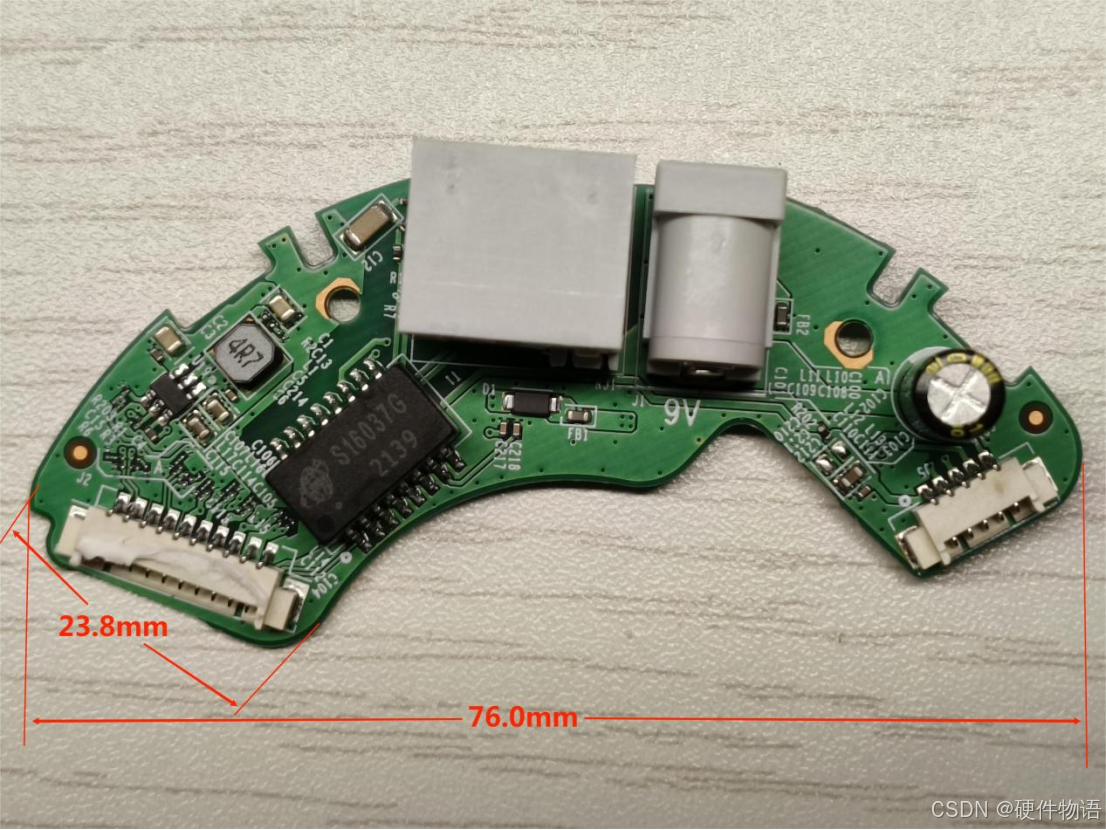

电源网口板

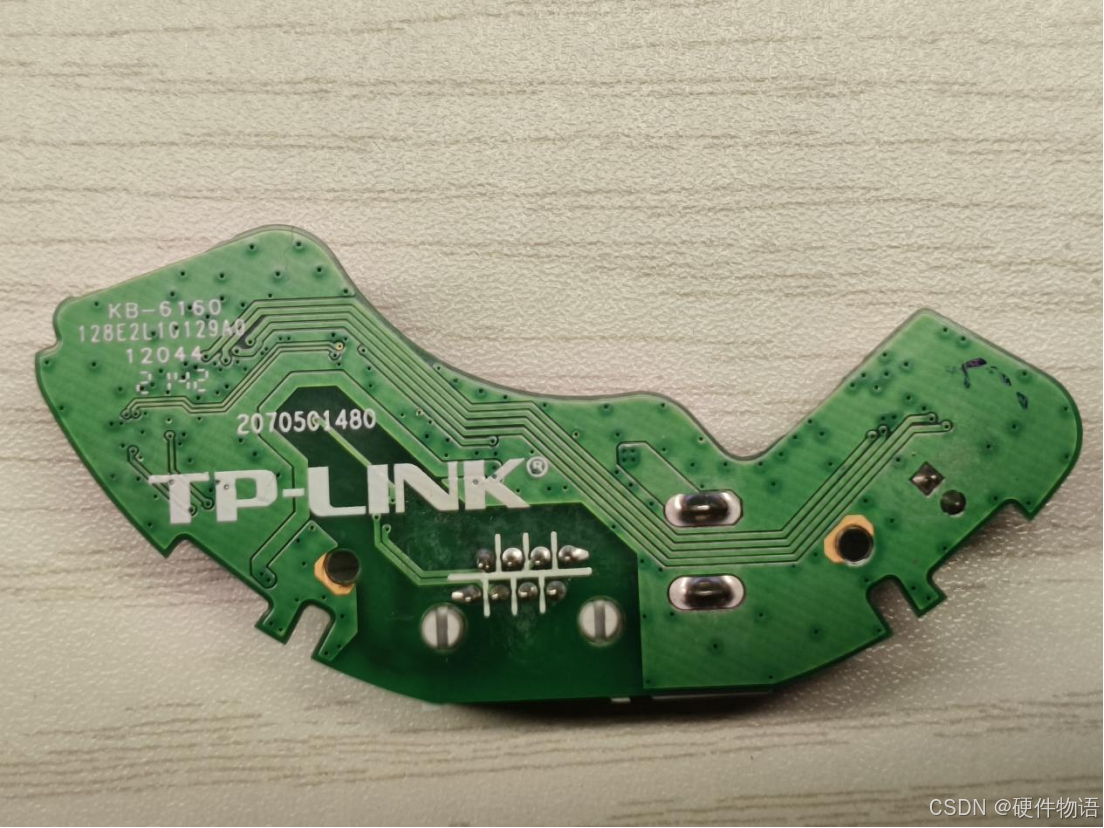

正面：

背面：



系统架构说明

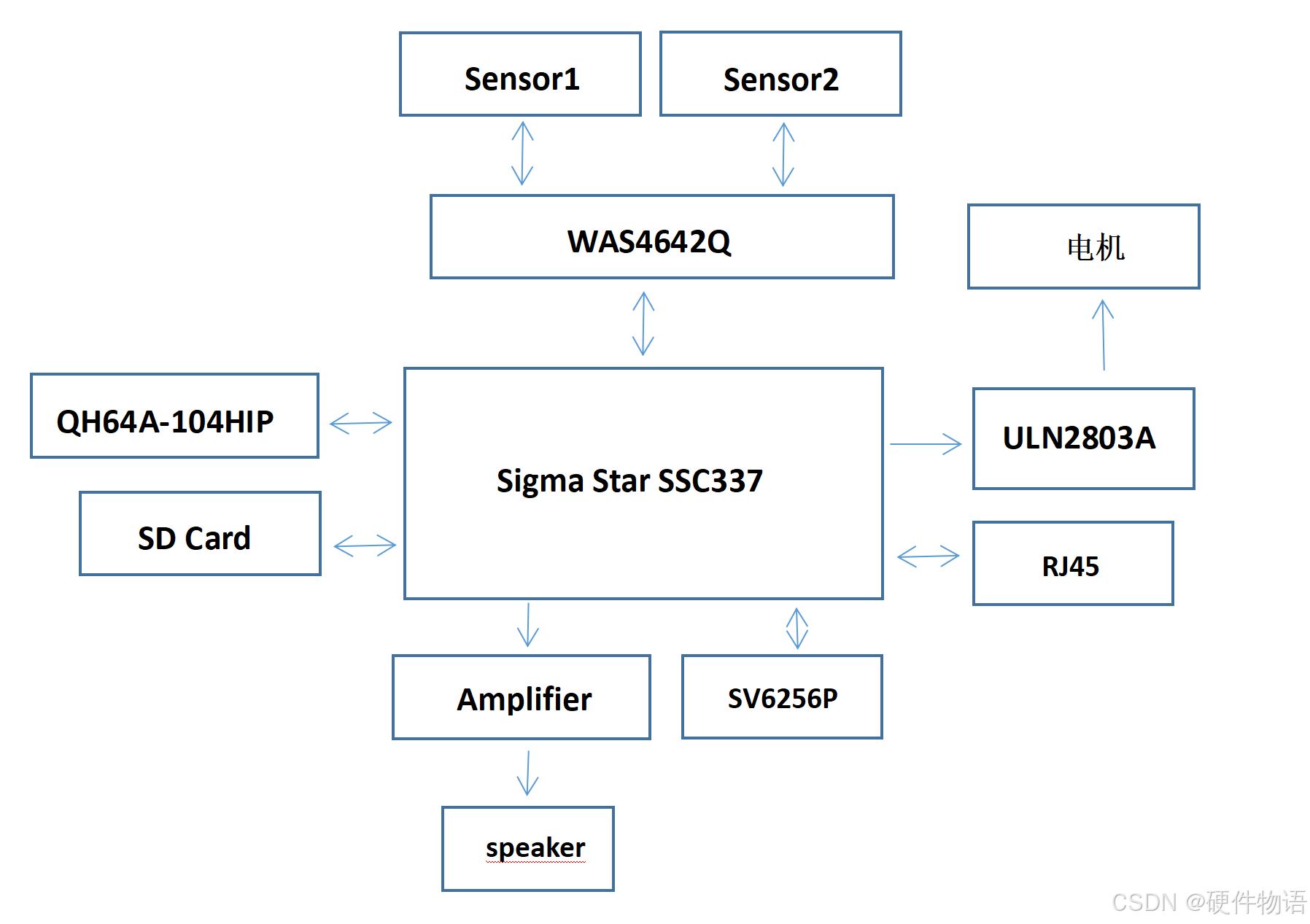

系统架构图

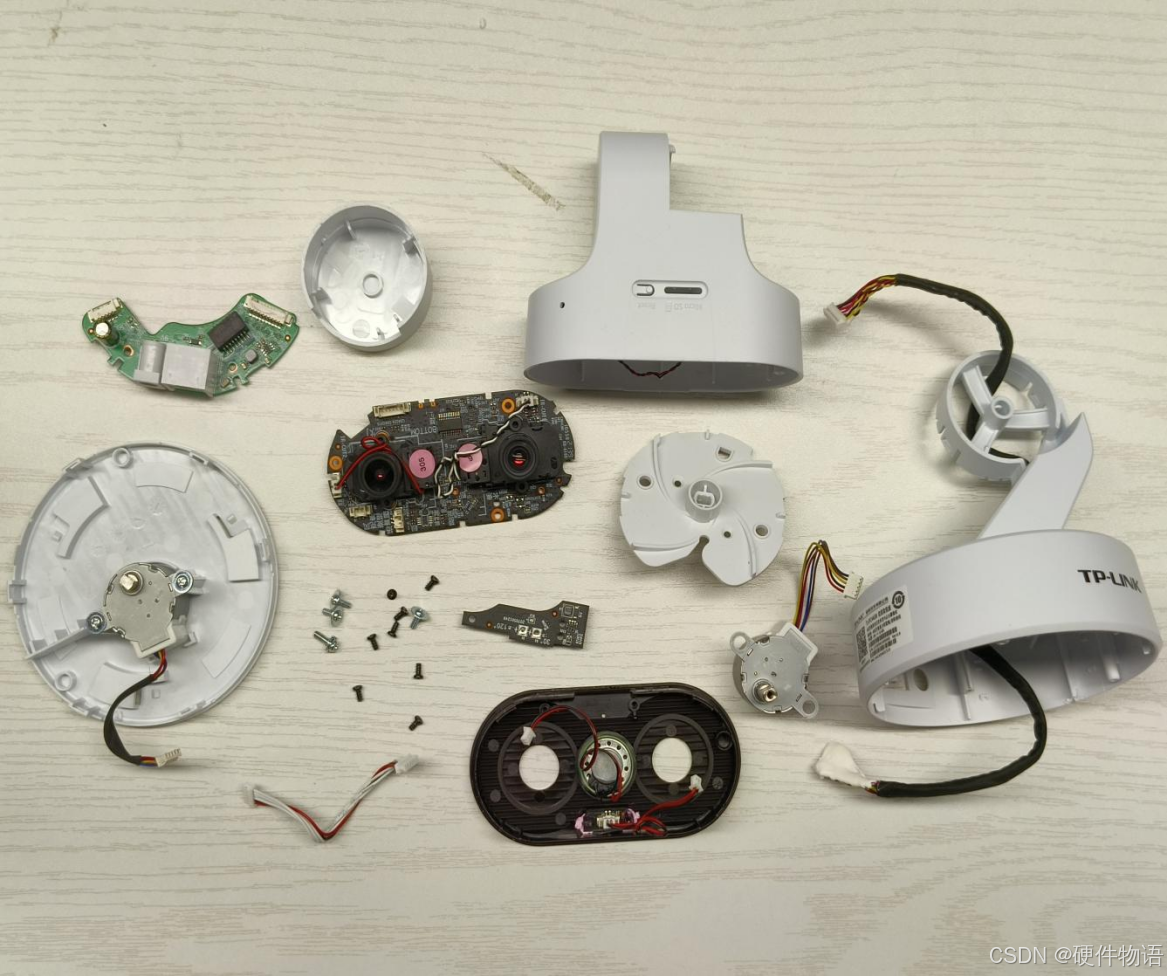

所有物料汇总
