普联双目摄像机TL-IPC44AW拆解分析

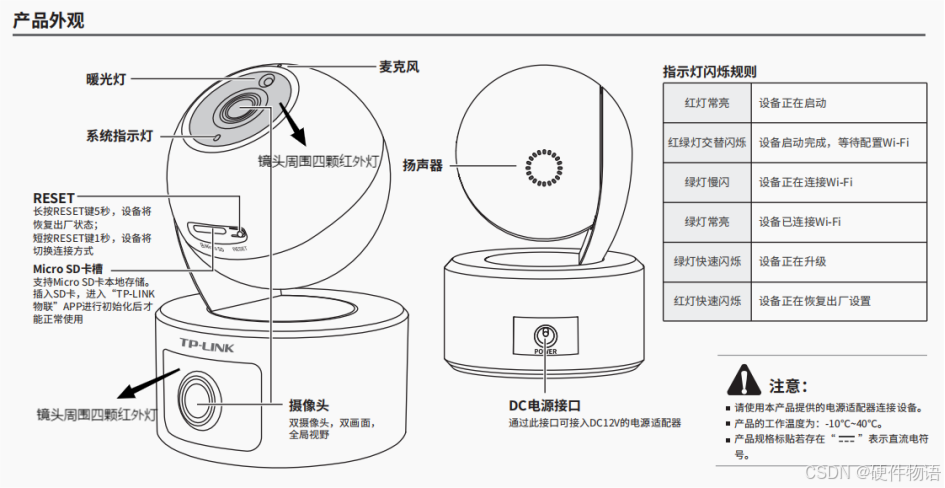

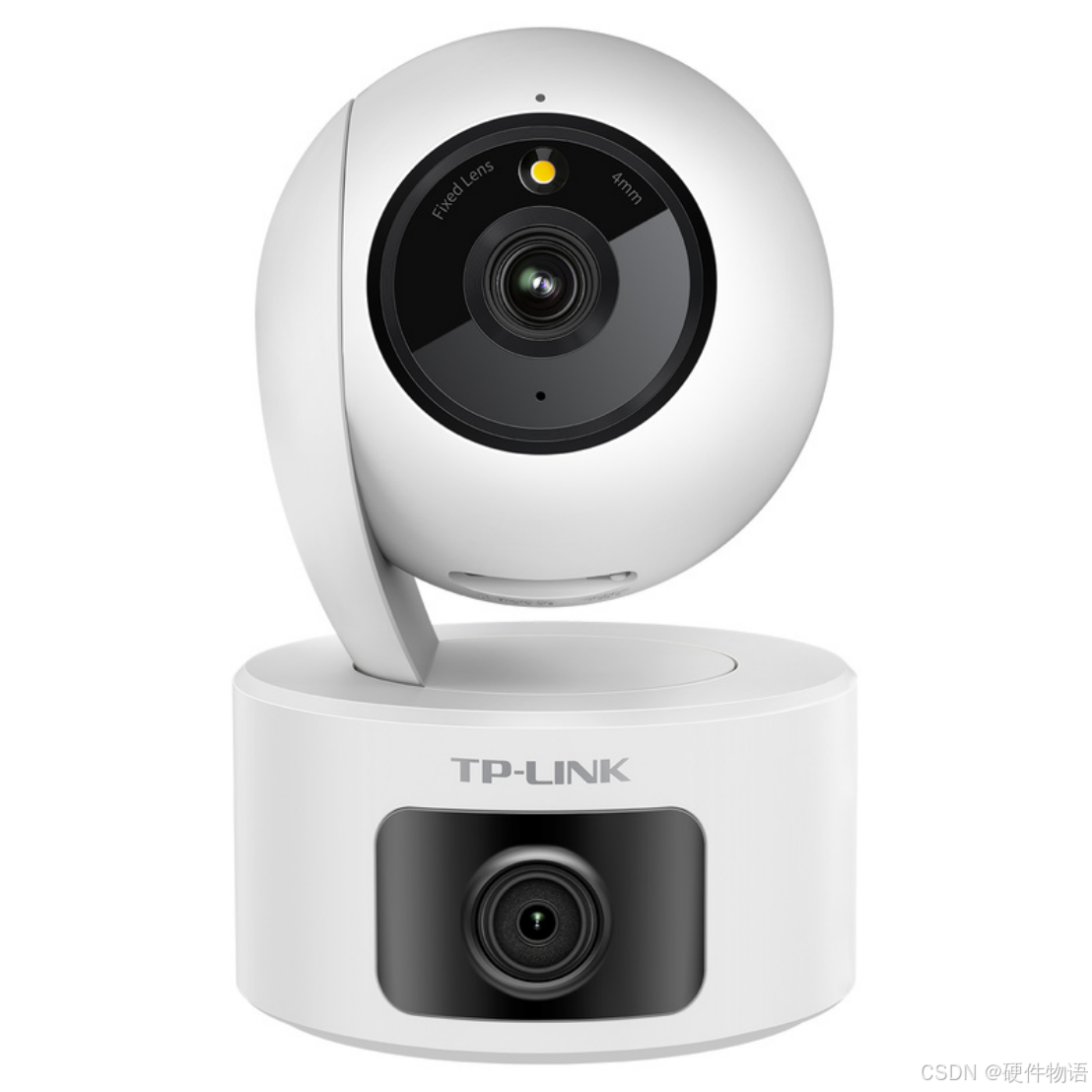

• 外观及功能介绍
• 整机接口及功能介绍



• 拆解步骤分解

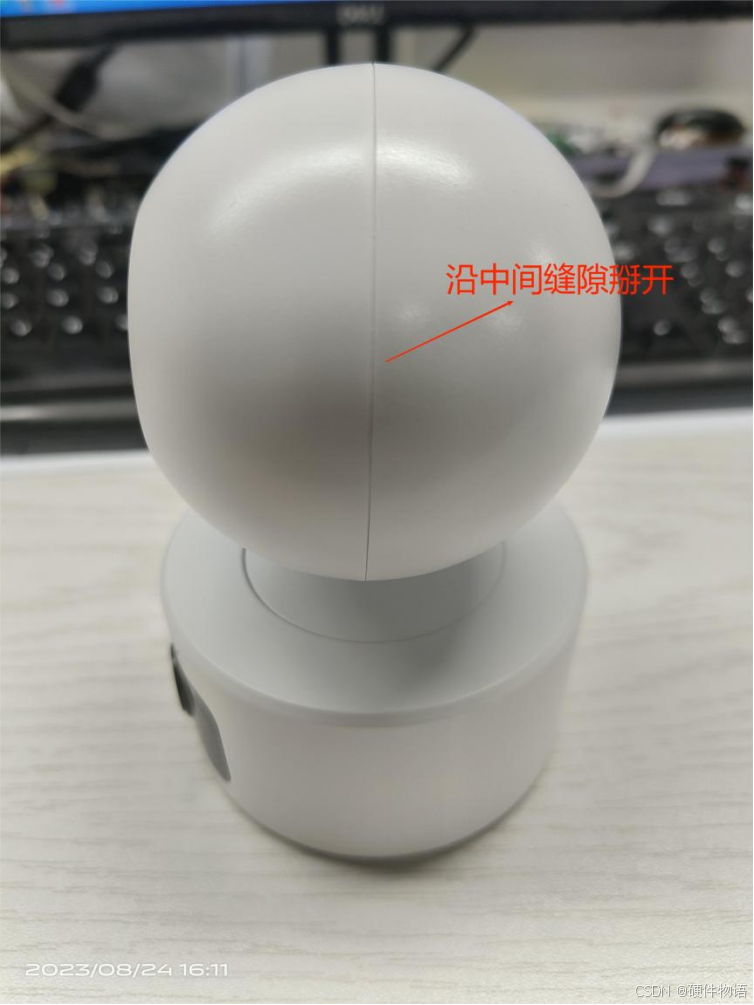

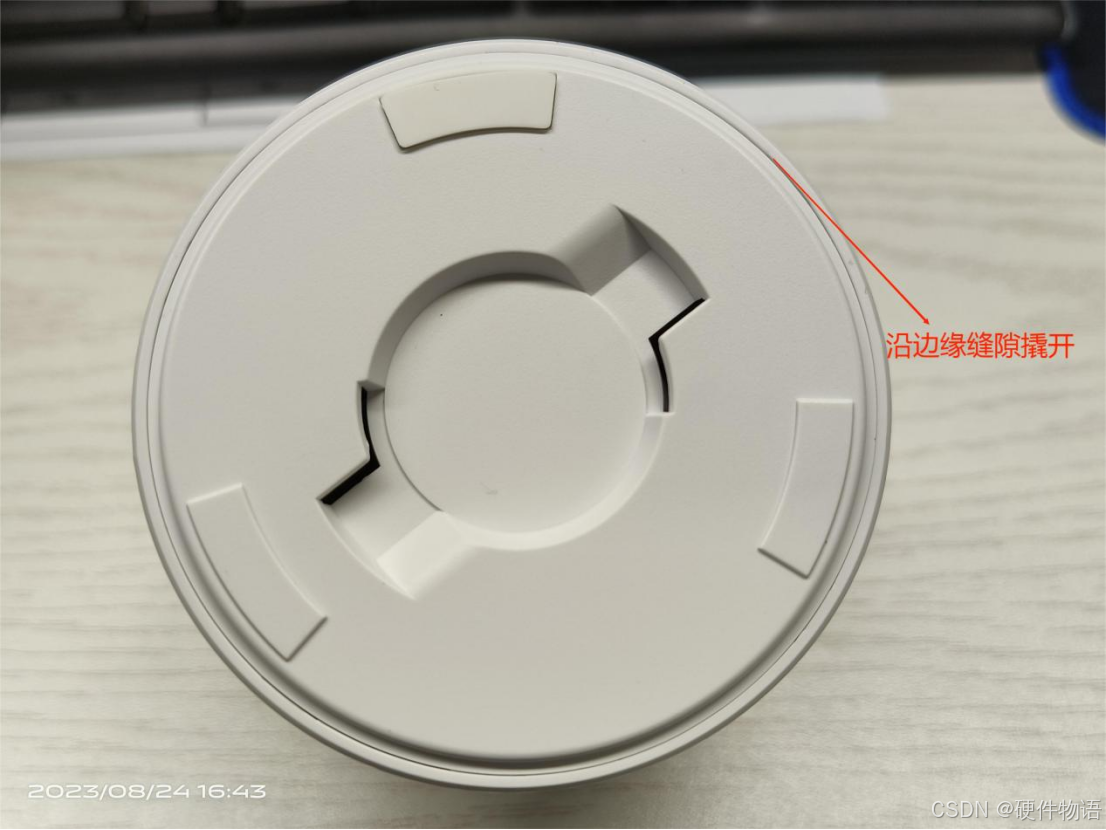

• 如下图，沿球体中间掰开：

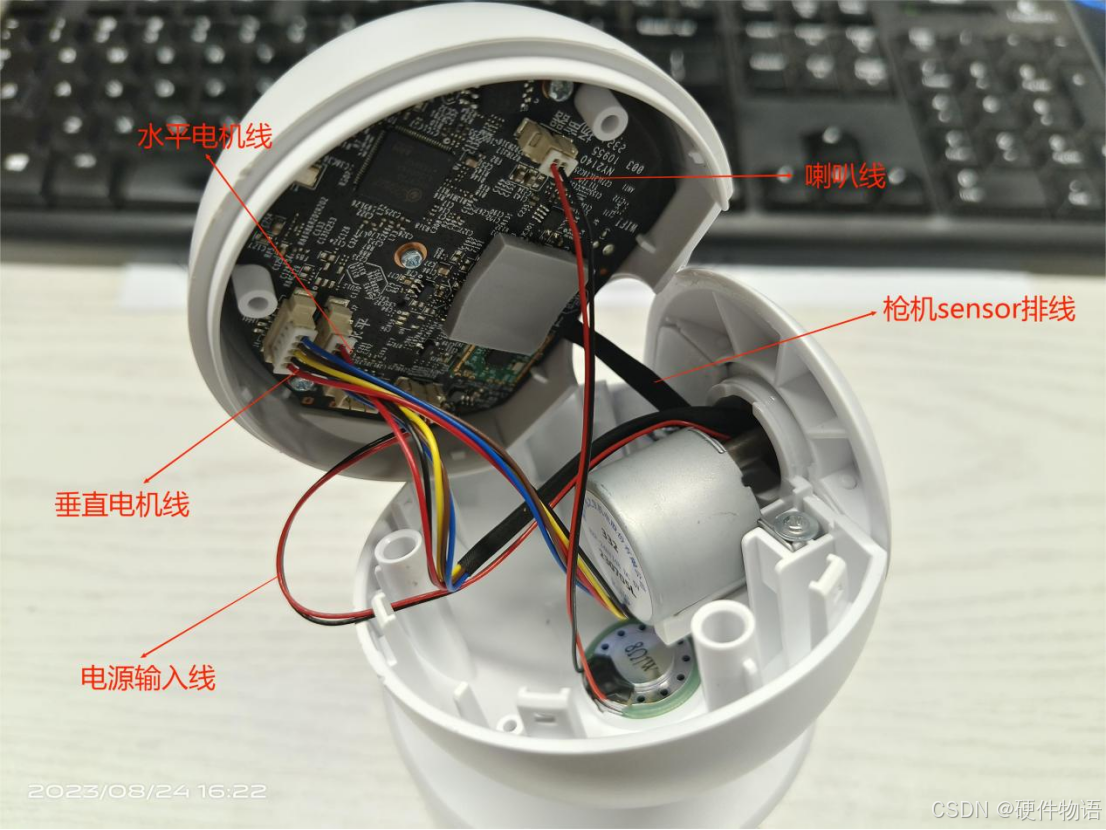

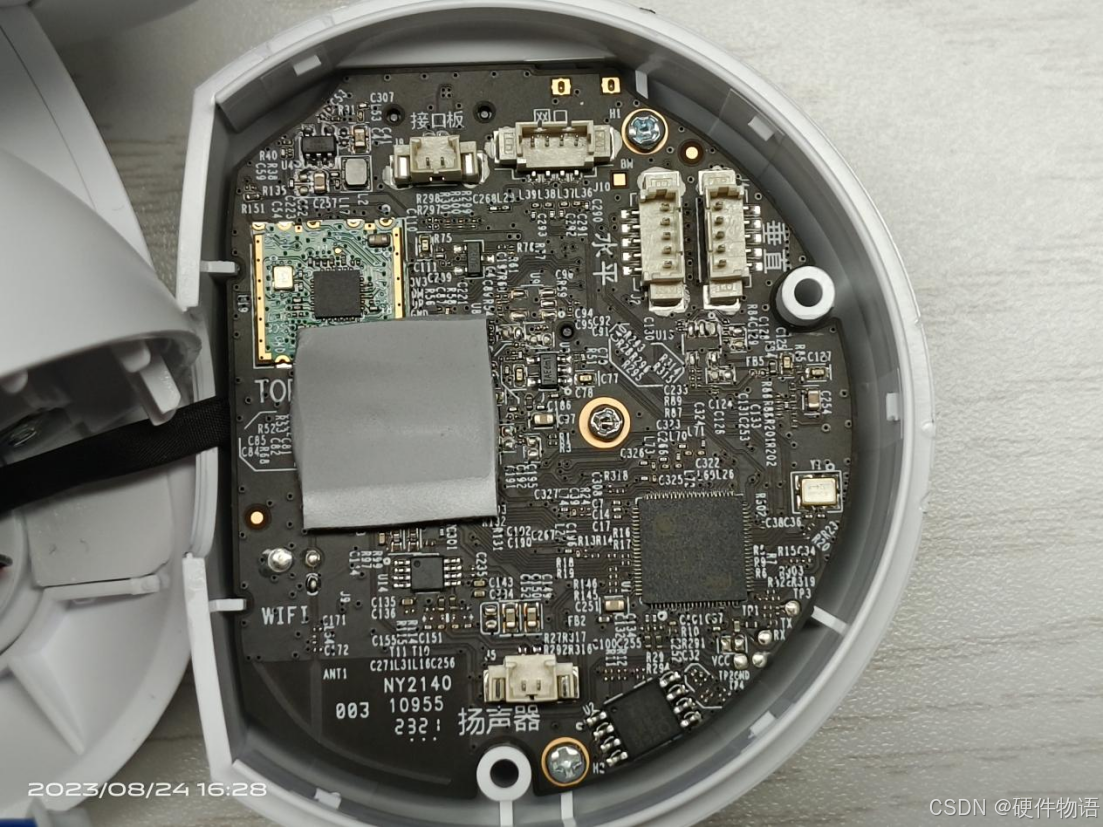

打开后壳，可见其内部结构：

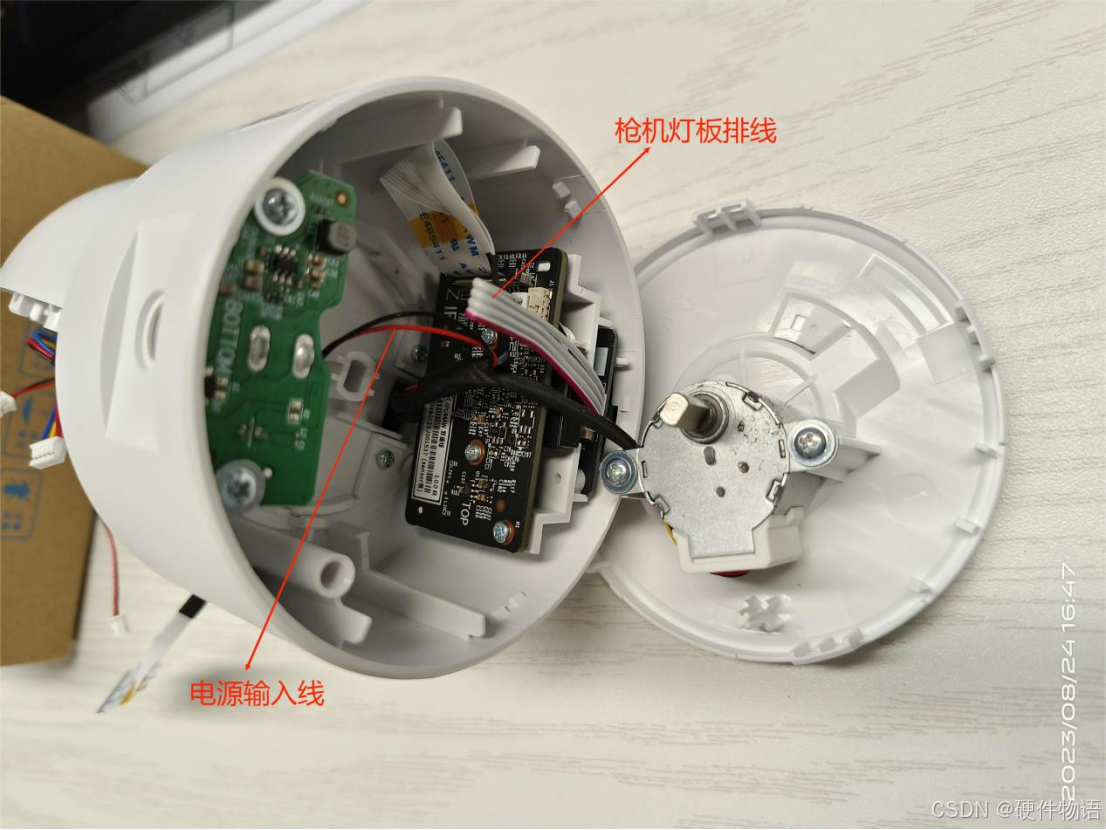

断开内部连接导线

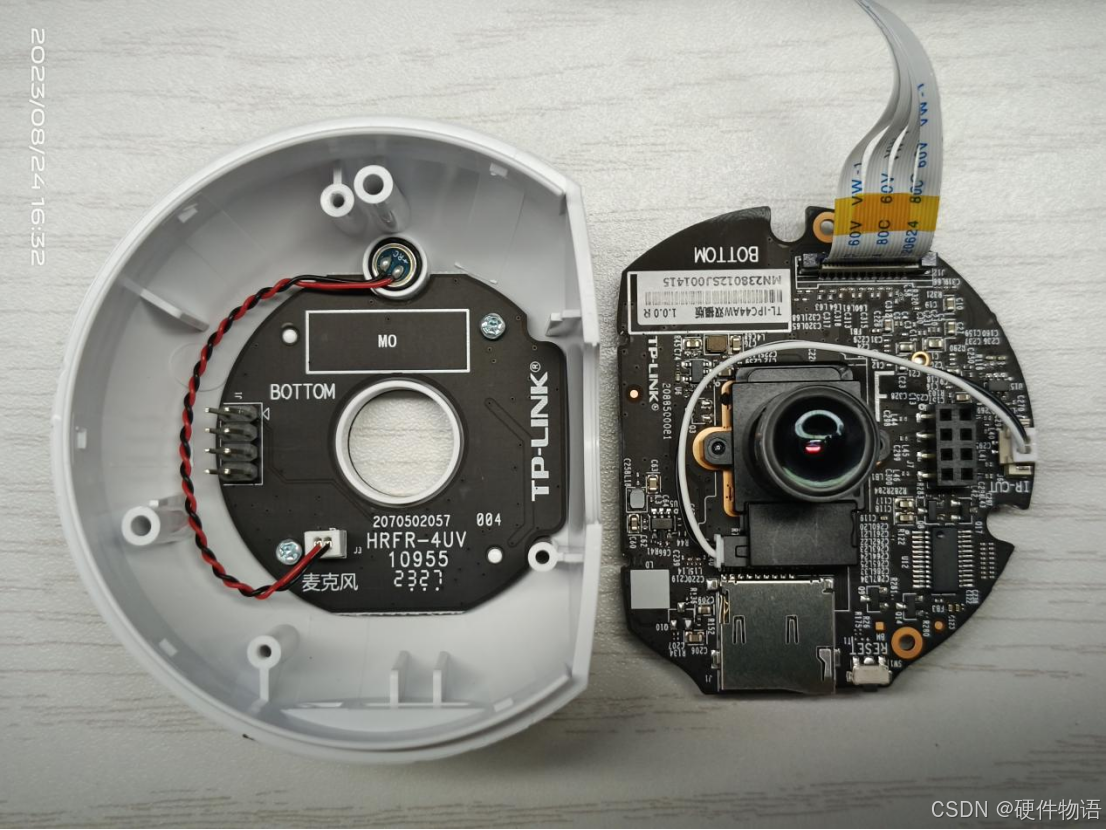

移除主板上的三颗固定螺丝，取出主板：

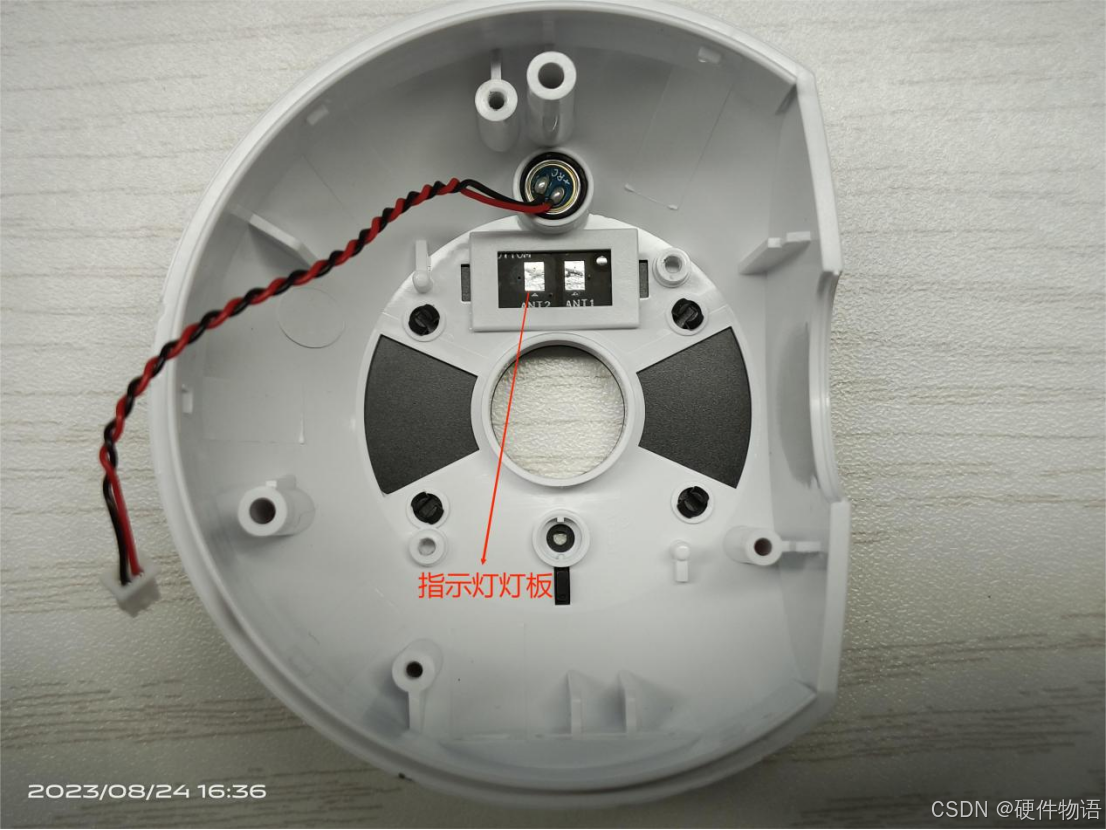

移除灯板上的两颗固定螺丝：

底座拆解：

打开底壳：

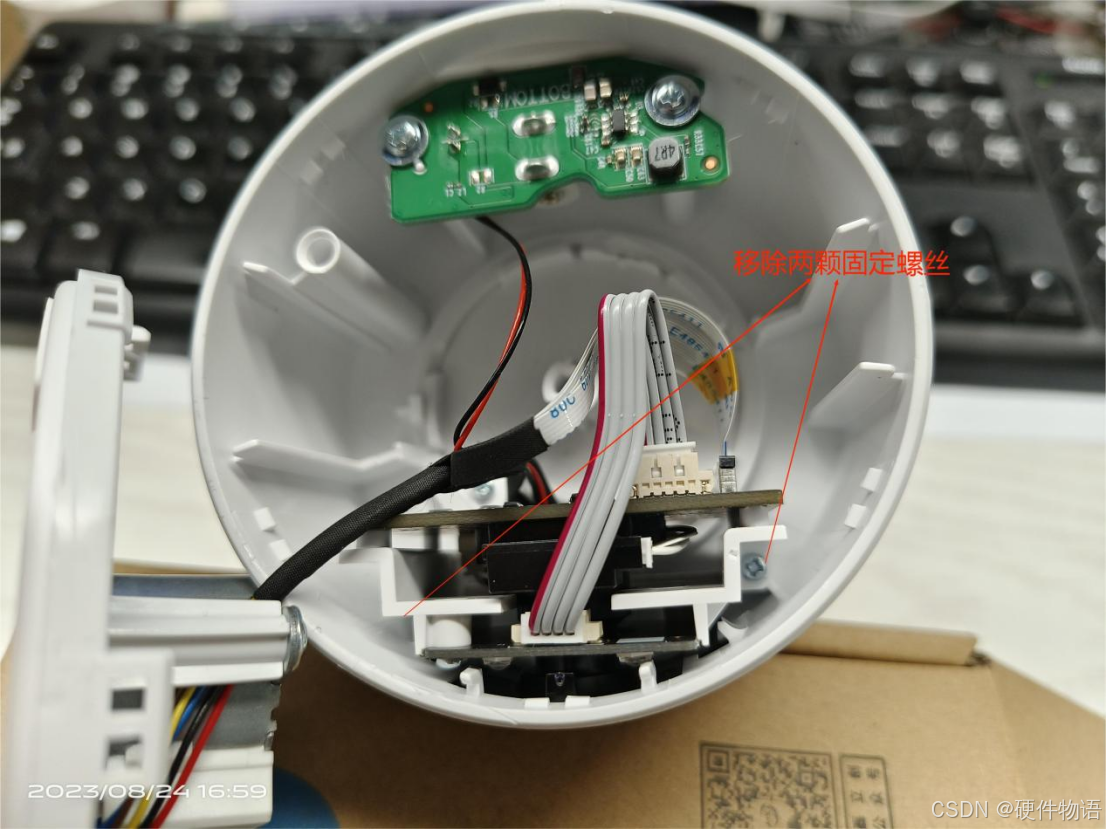

移除固定枪机小板的两颗固定螺丝：

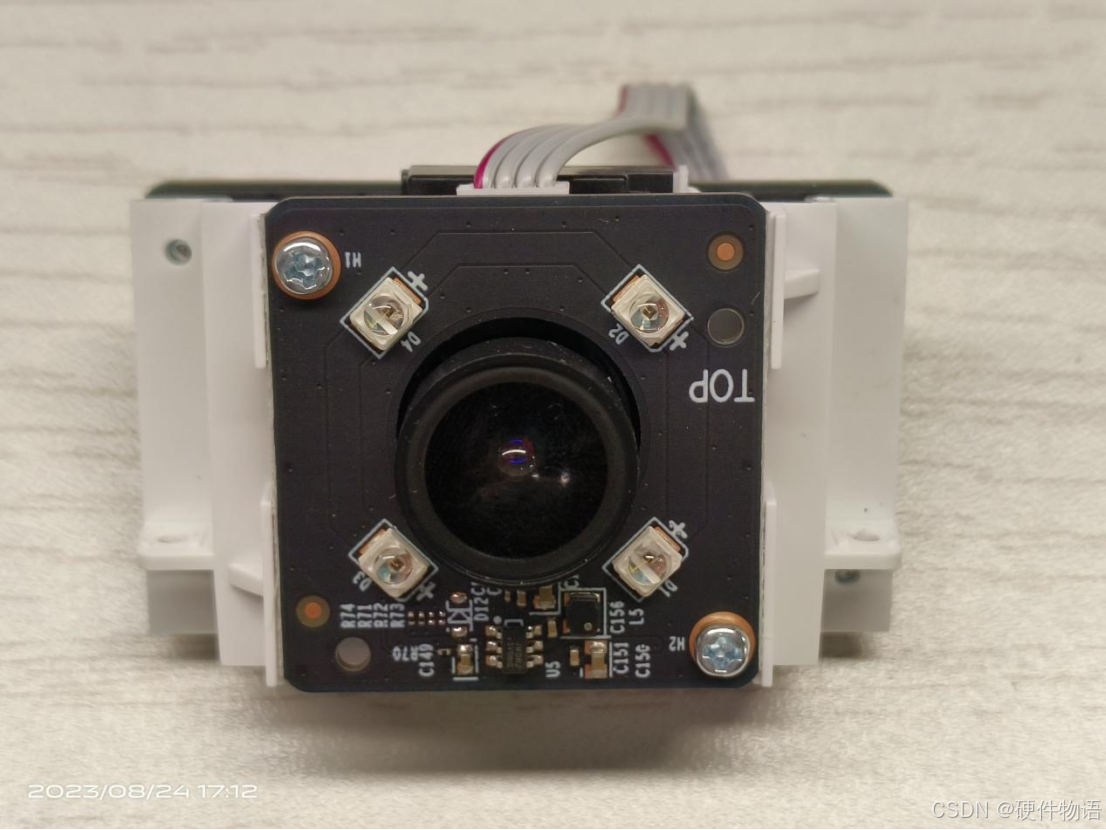

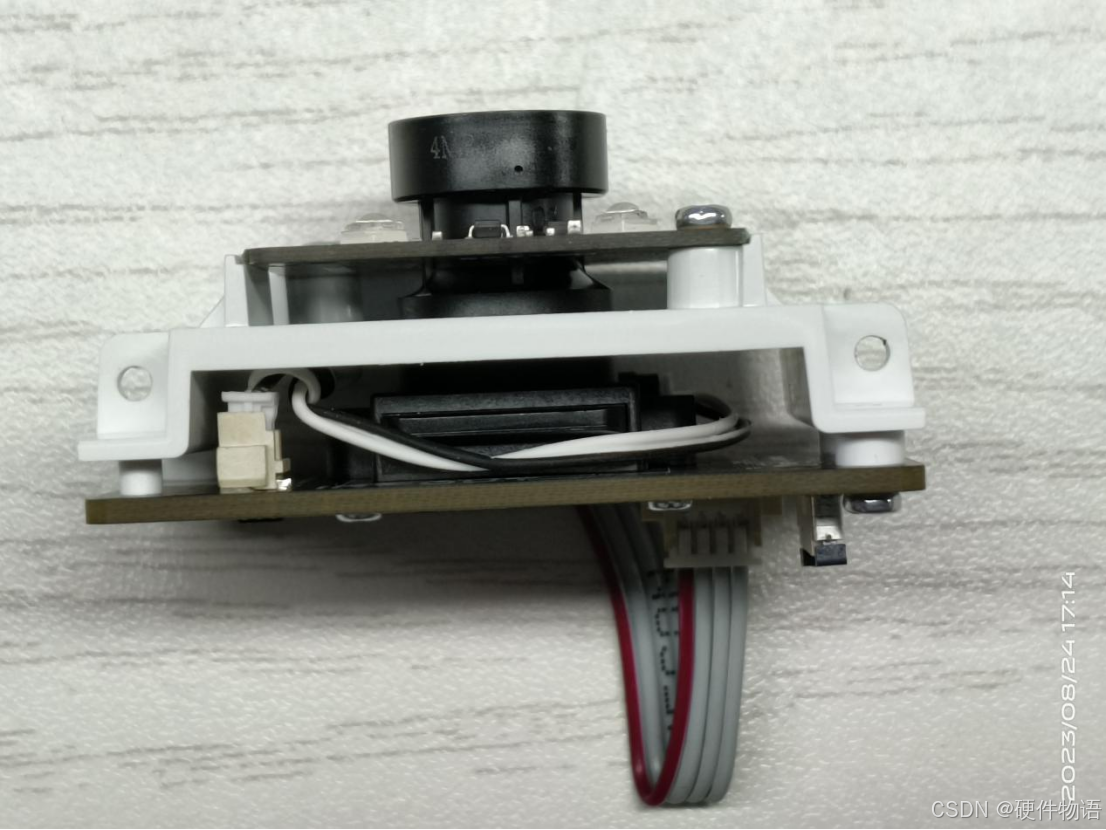

取出枪机模块：

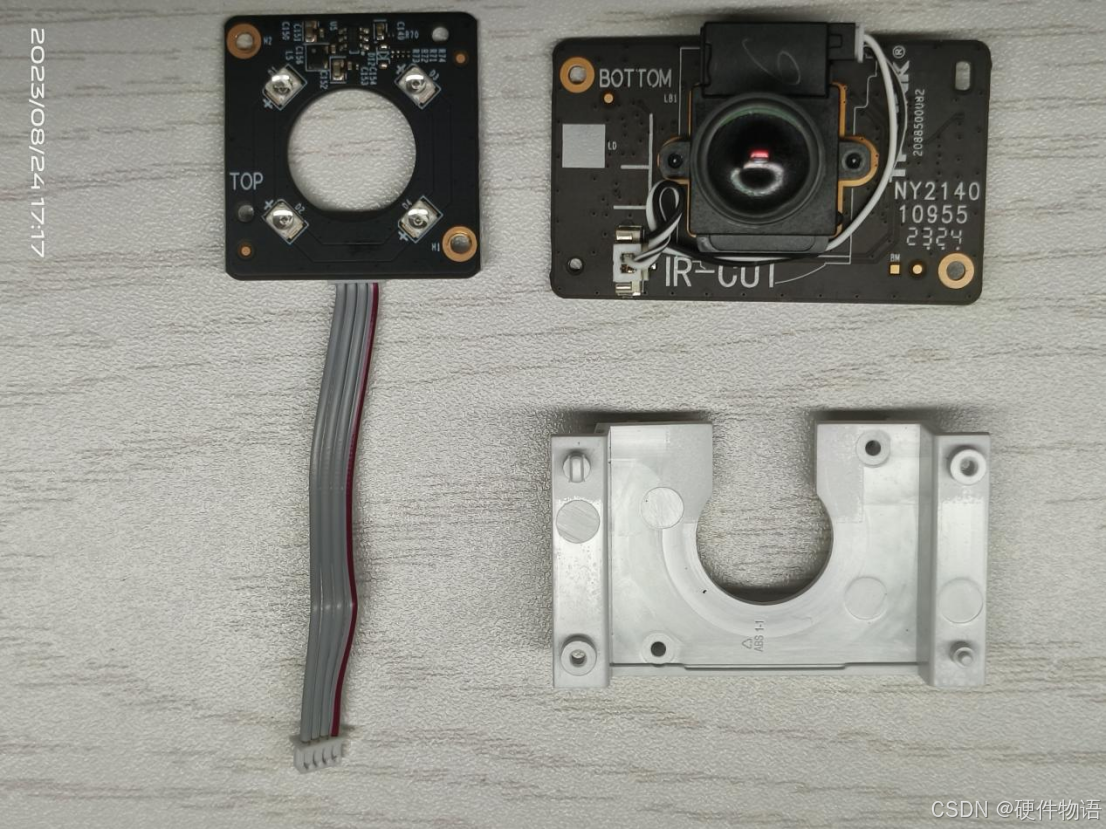

拆开该模块：

• PCBA组成介绍
• 主板

主控：SigmaStar SSC377D

Flash：XMC 25QH128CHIQ

电机驱动IC：SA2803RE

功放IC：LPA2010

WIFI芯片：WUQi WQ9001

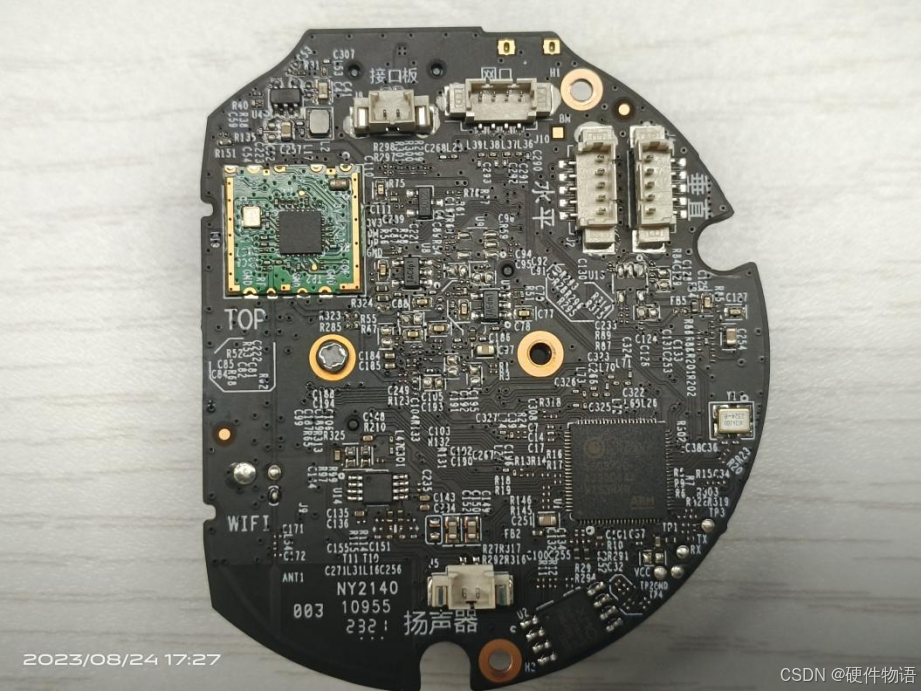

主板正面：

主板背面：

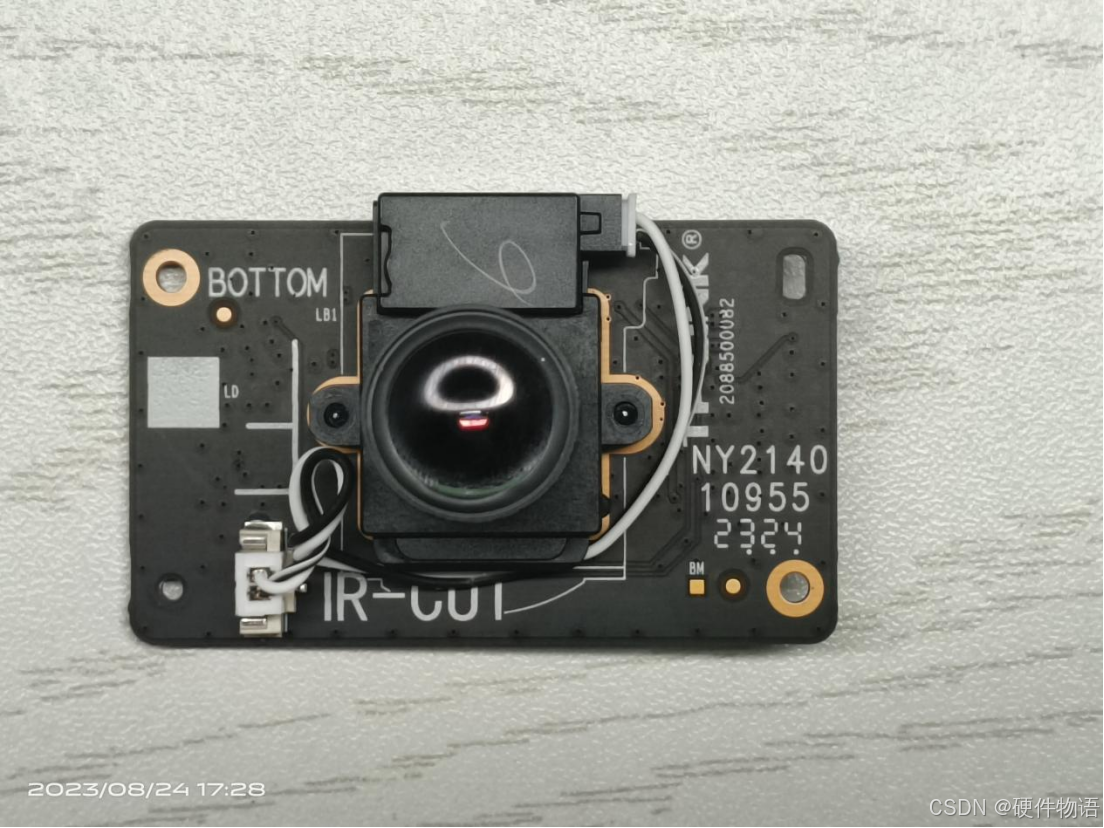

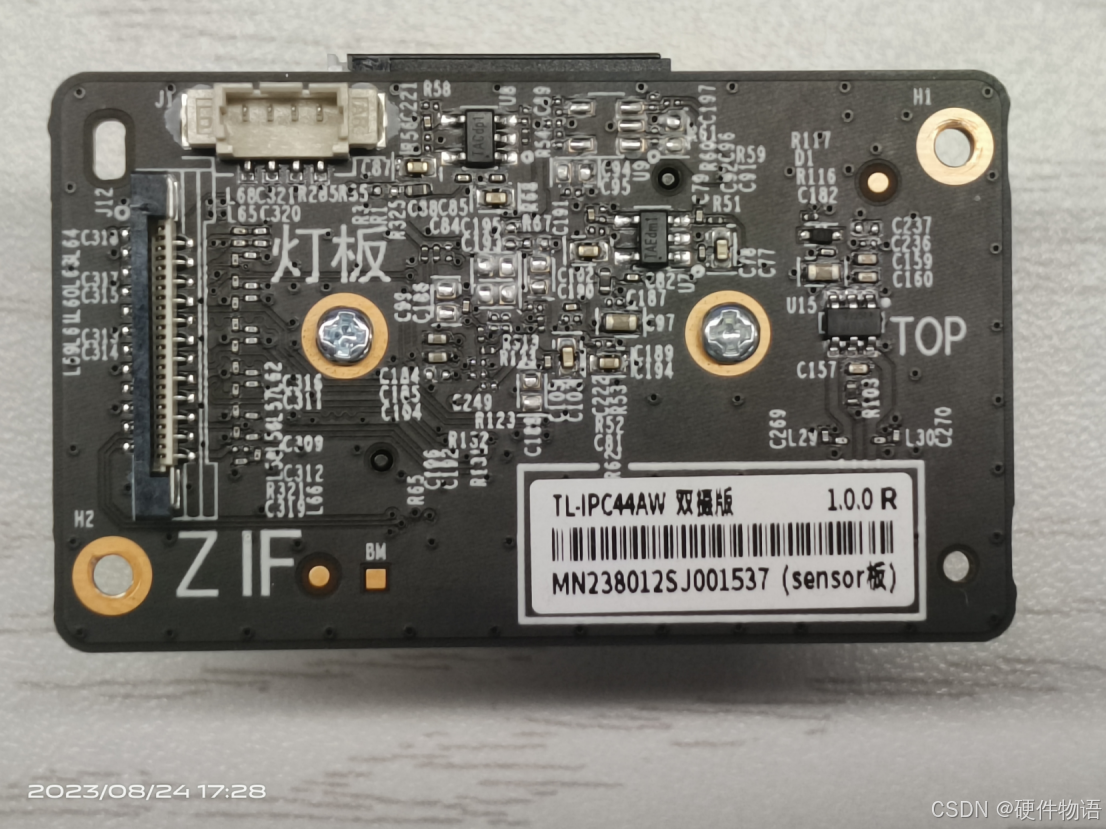

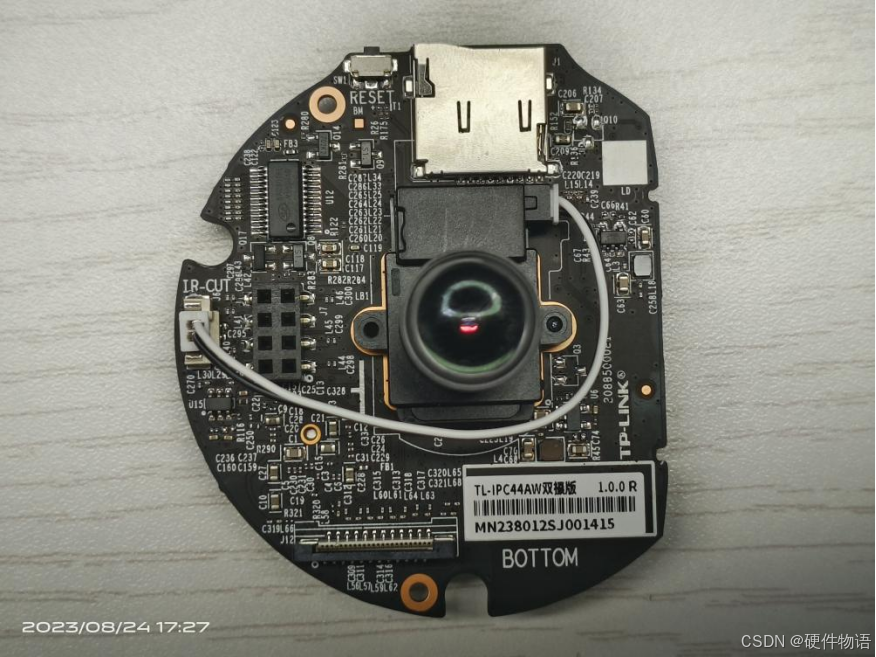

sensor板

正面：

背面：

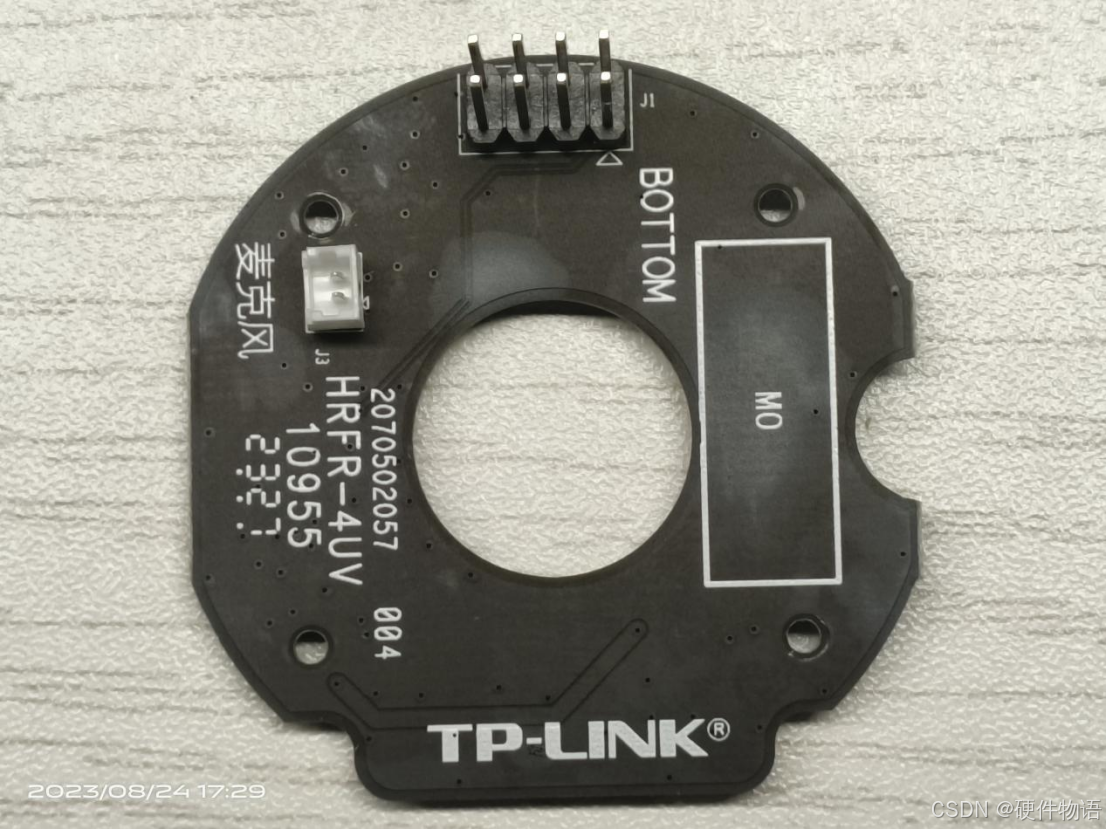

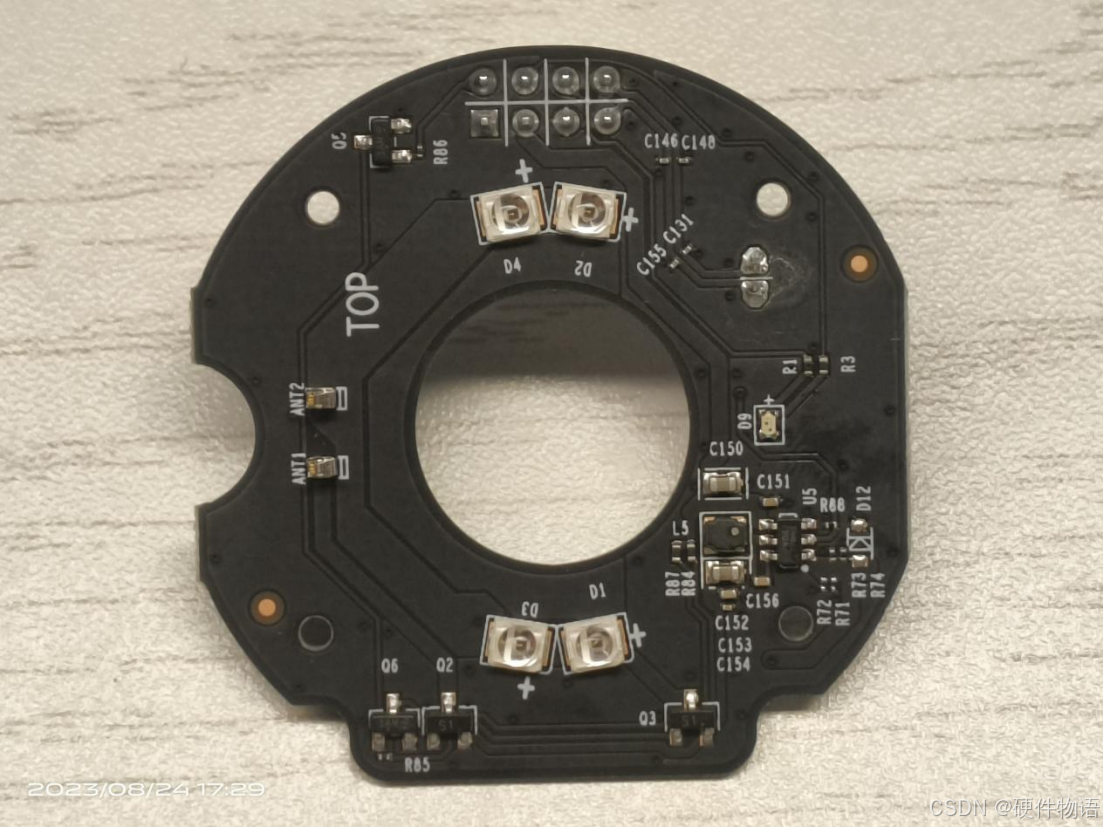

球机灯板

   正面：

   背面：

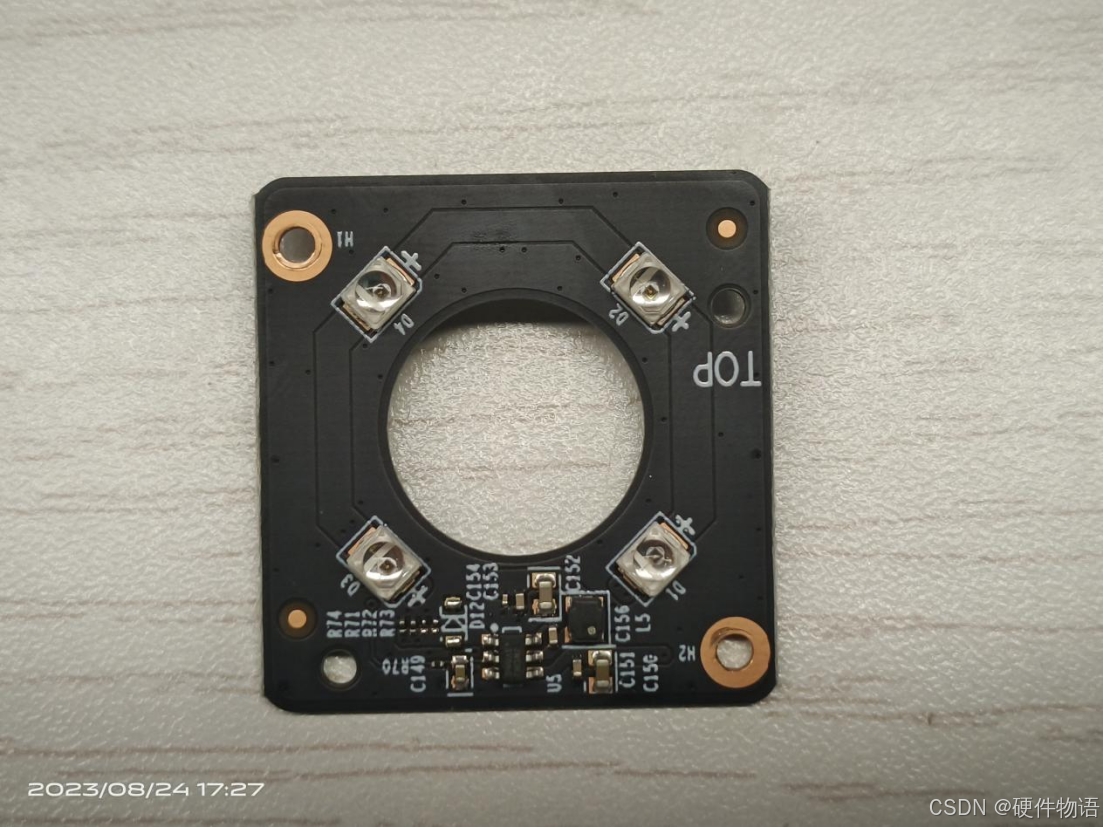

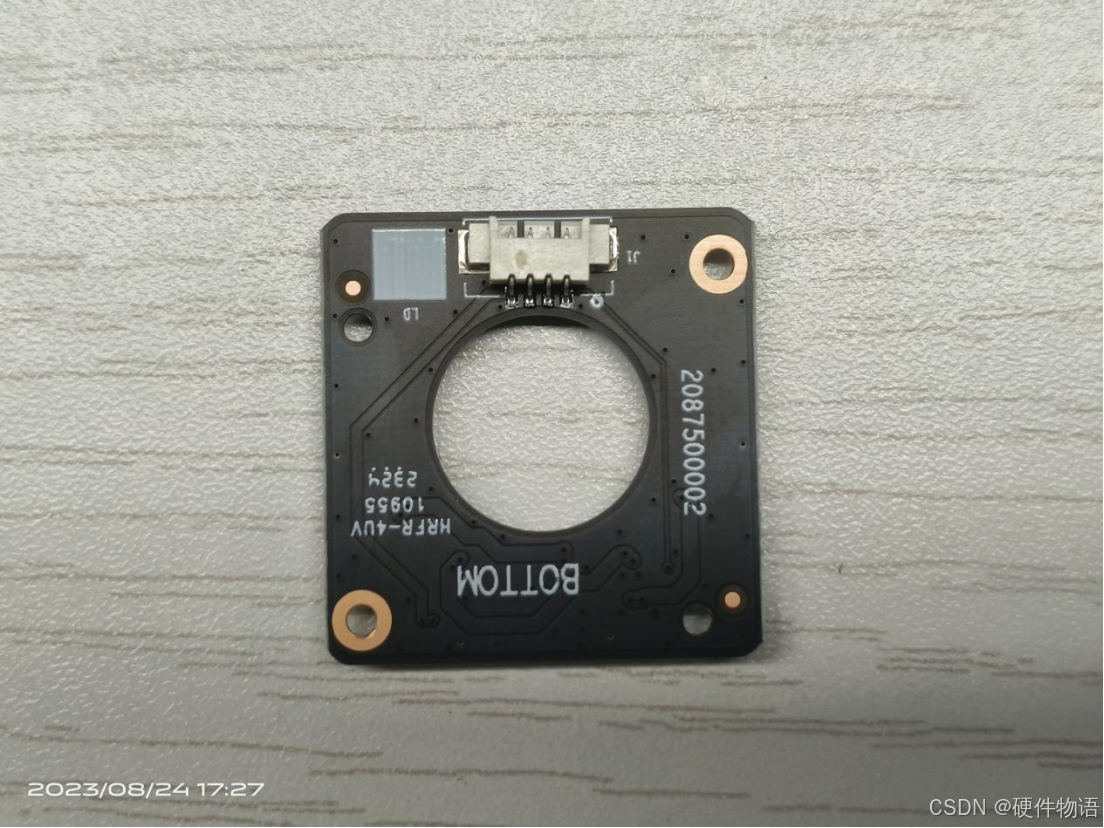

枪机灯板

   正面：

   背面：

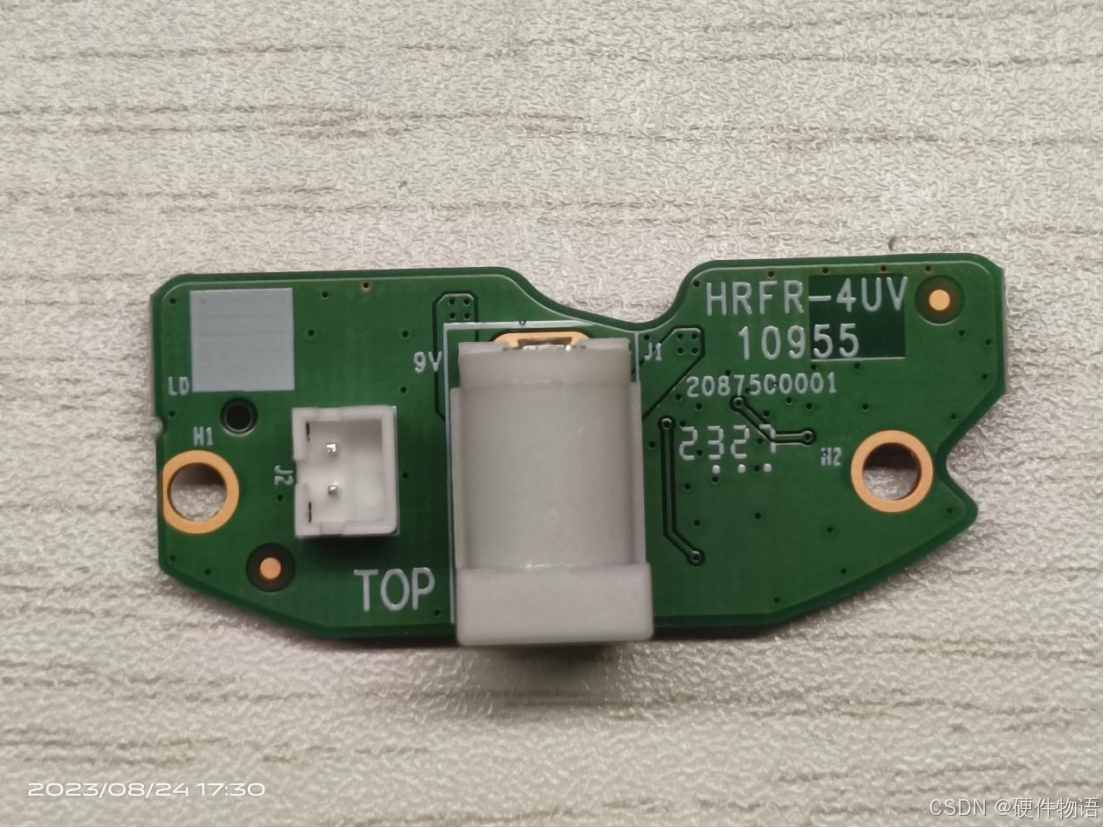

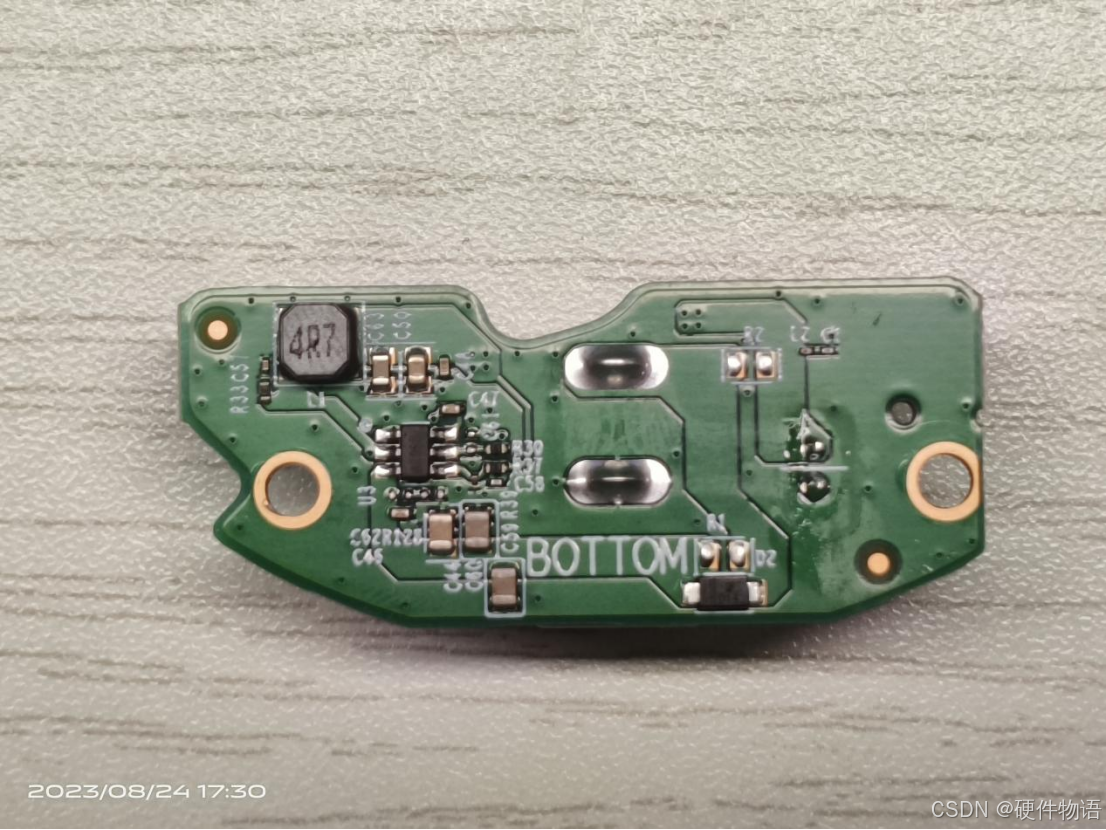

底部电源小板

  正面：

  背面：

• 系统架构说明

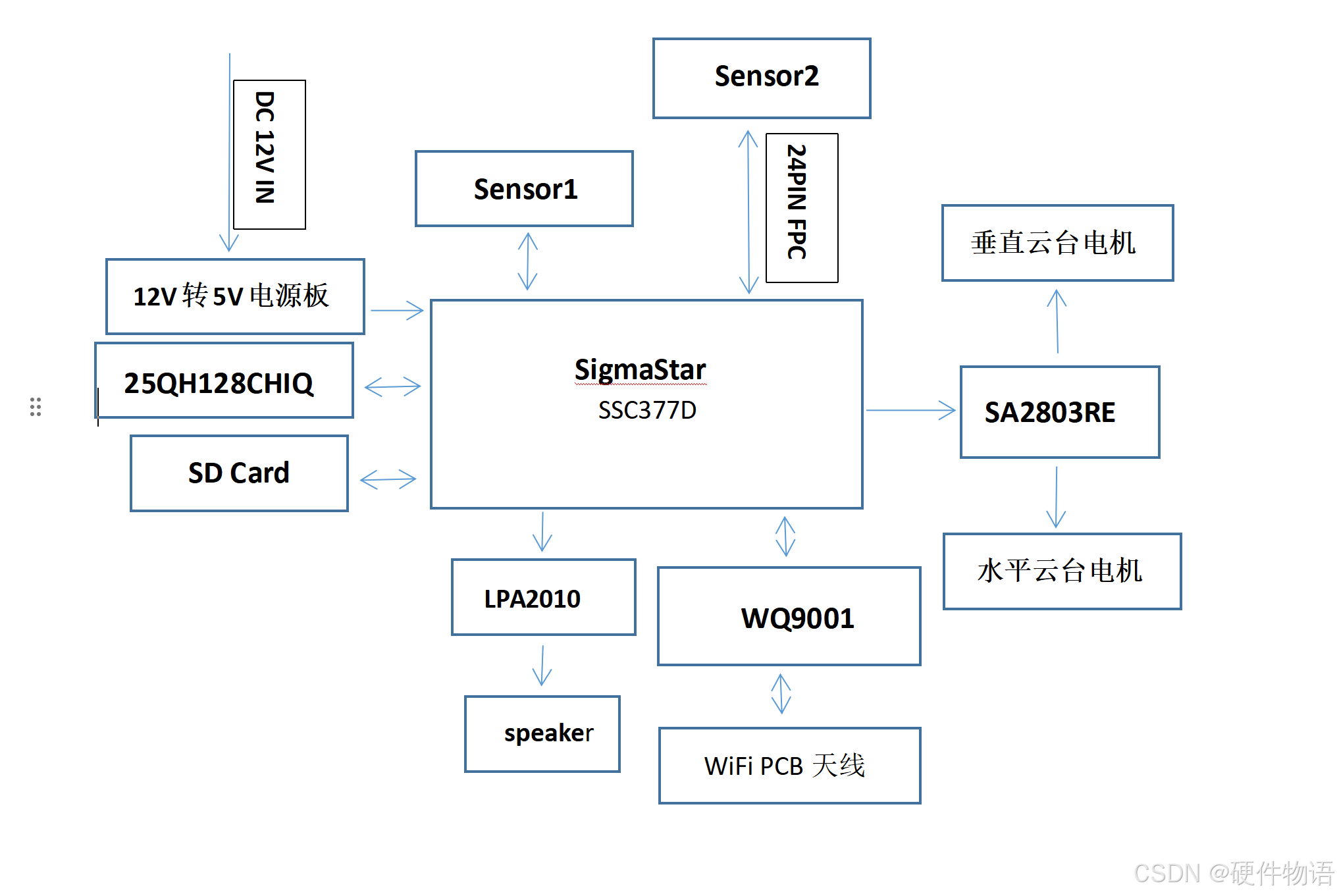

1. 系统架构图
