萤石双目长短焦摄像机CS-C8PF拆解分析

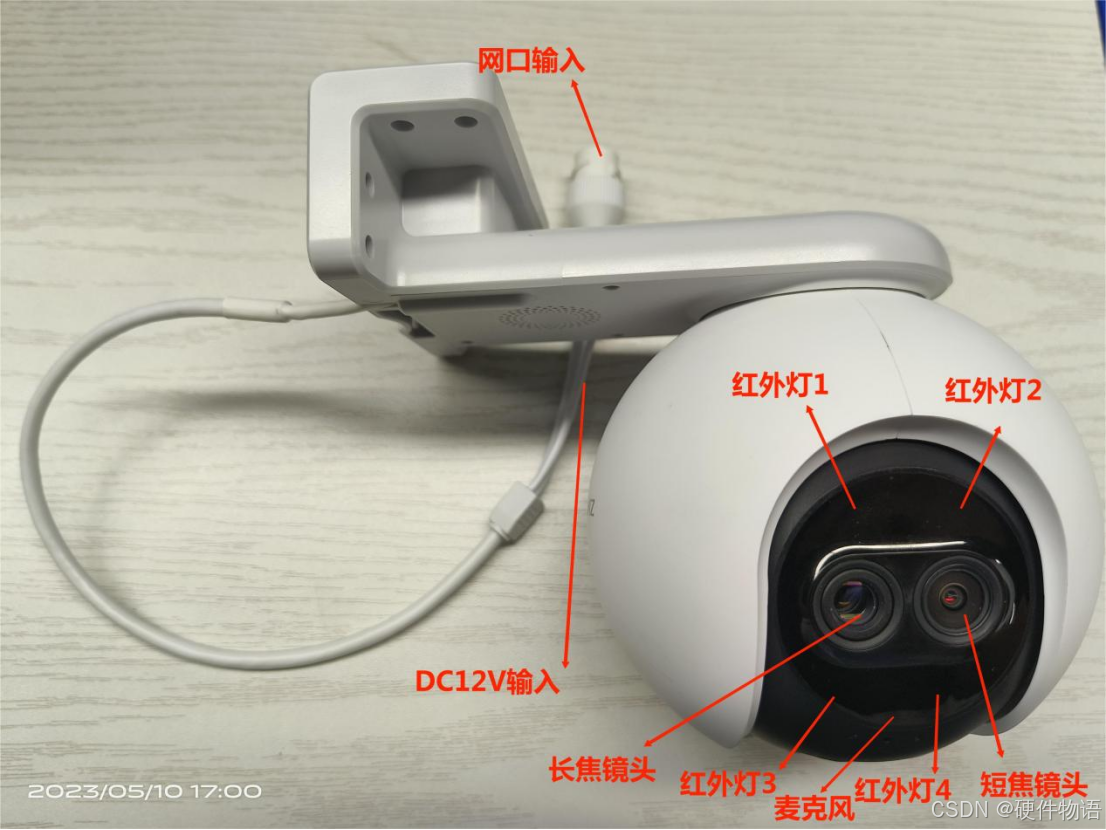

外观及功能介绍

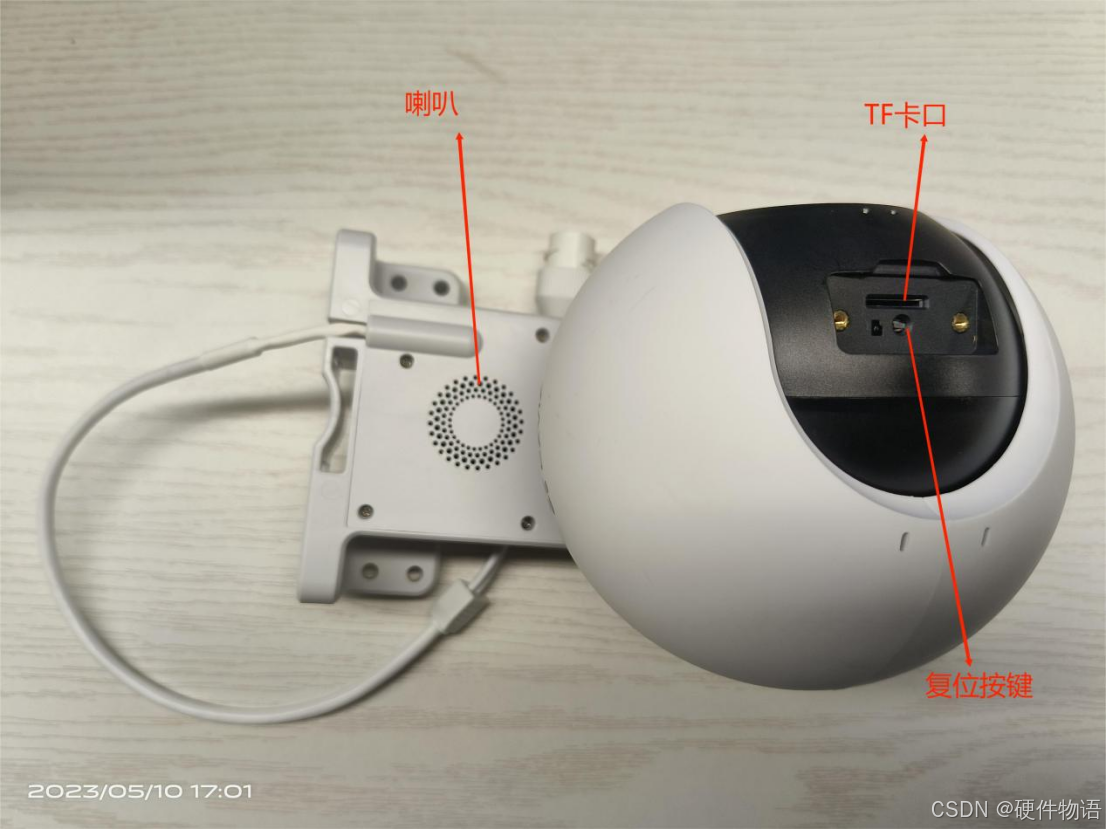

整机接口及功能介绍

拆解步骤分解

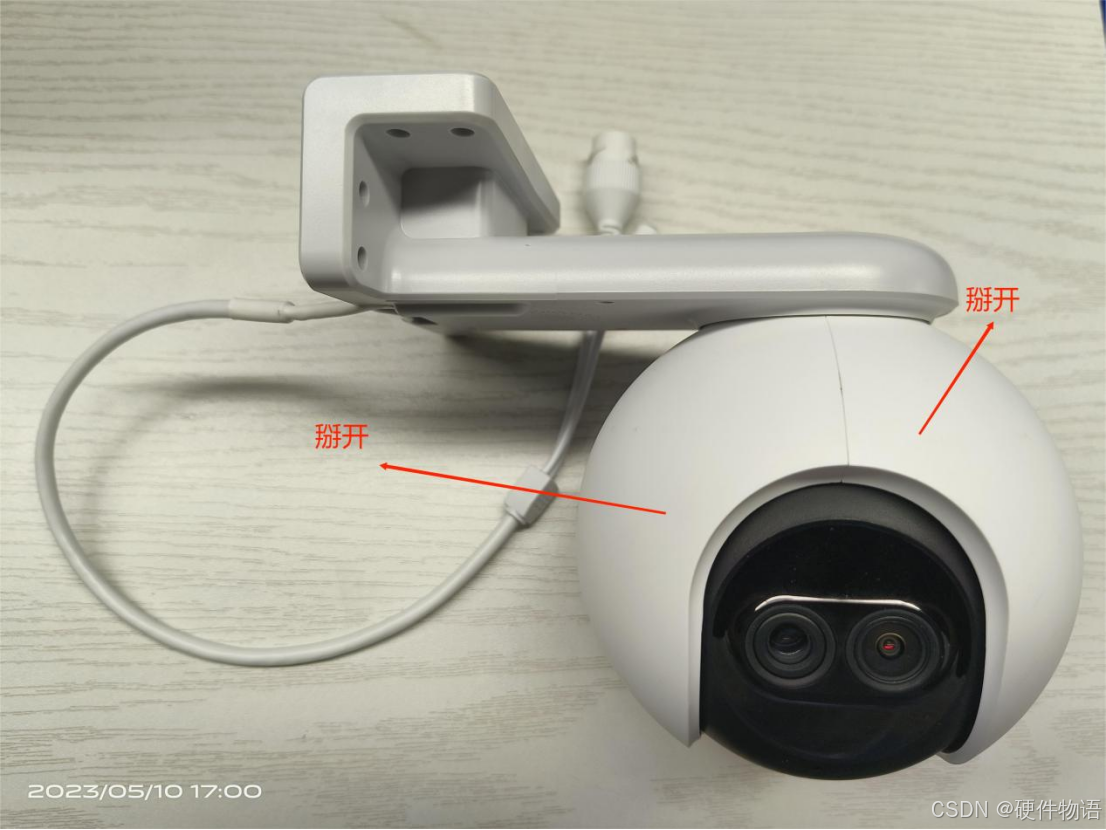

如下图，先掰开球头最外面的壳子：

打开外壳，可见其内部球头：

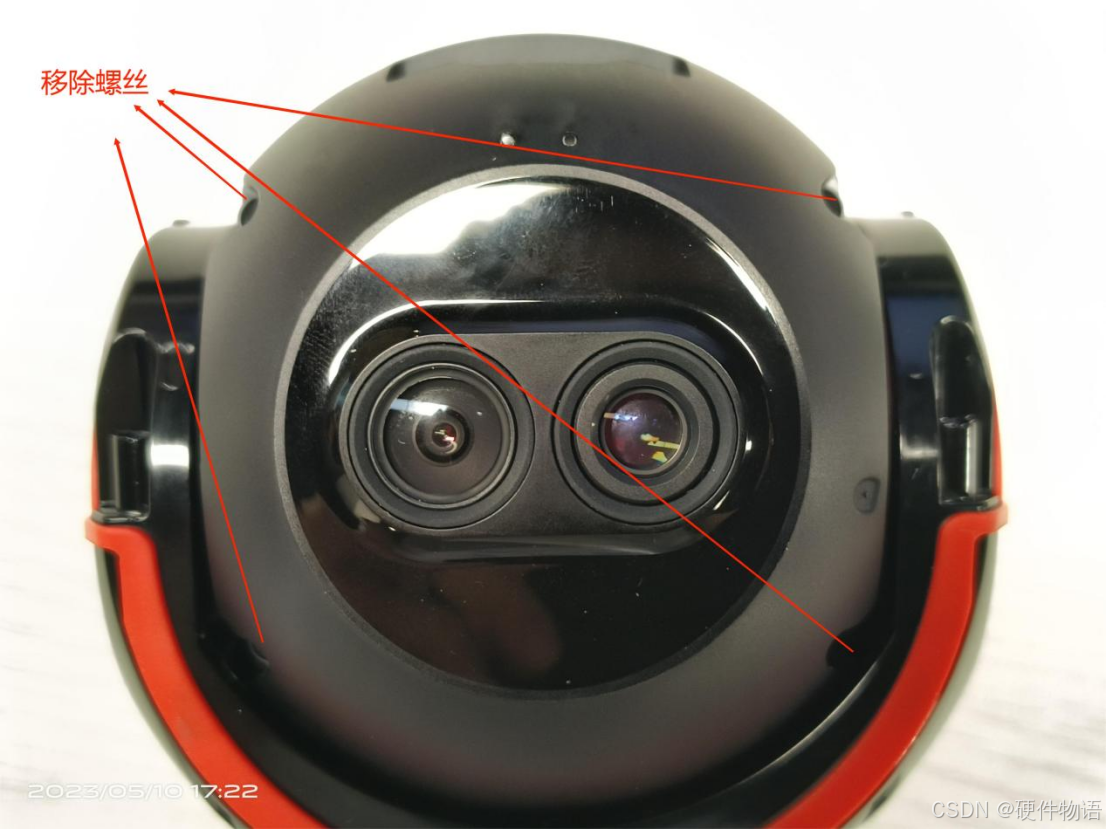

移除固定球头前壳的四颗螺丝：

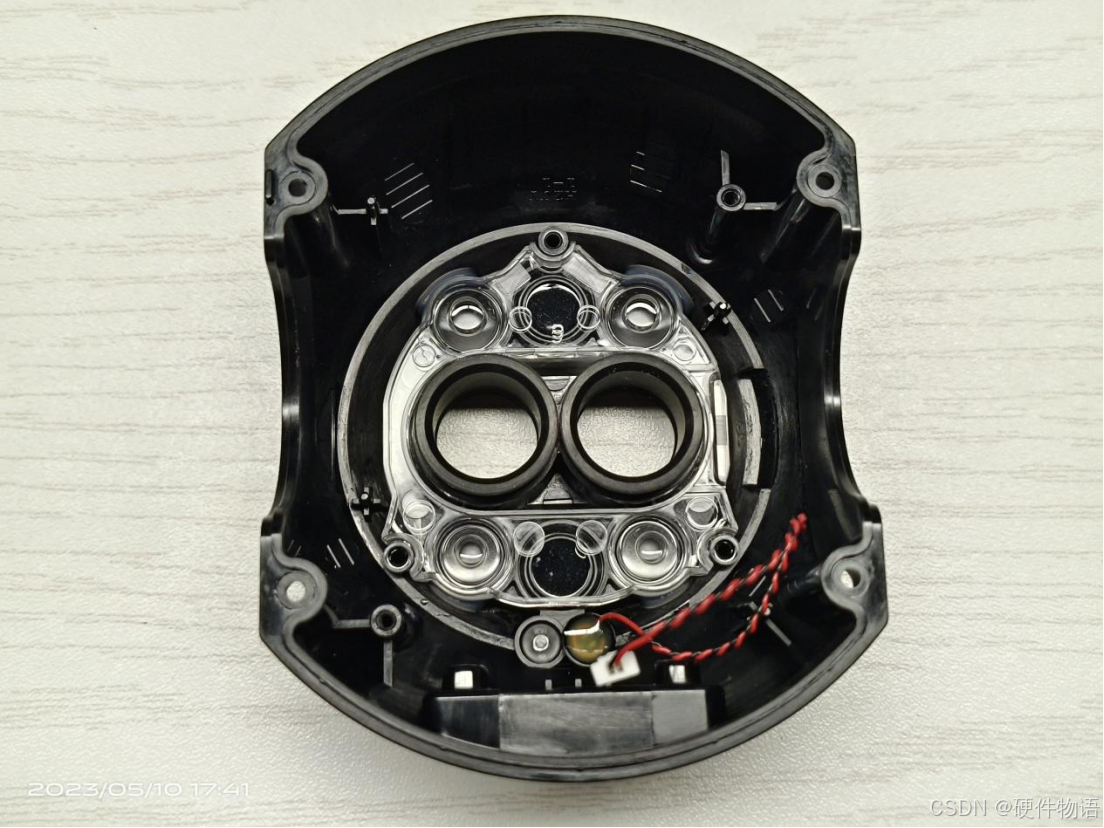

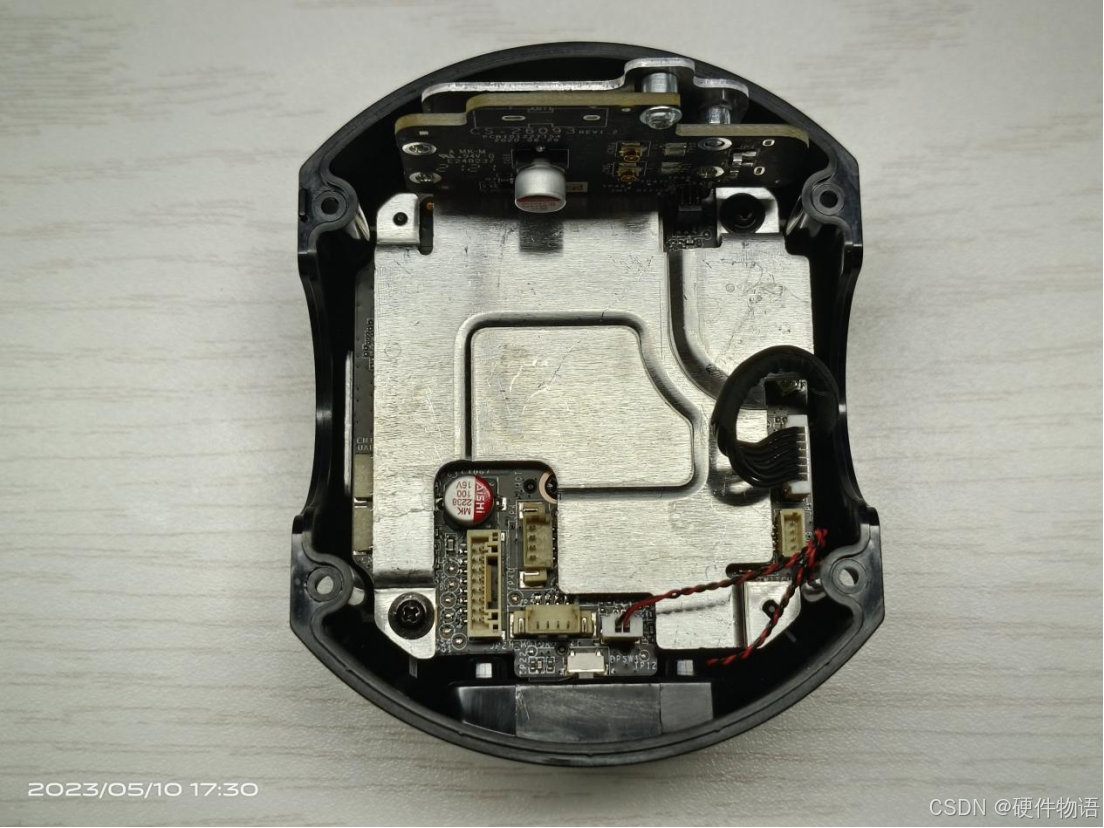

打开前壳：

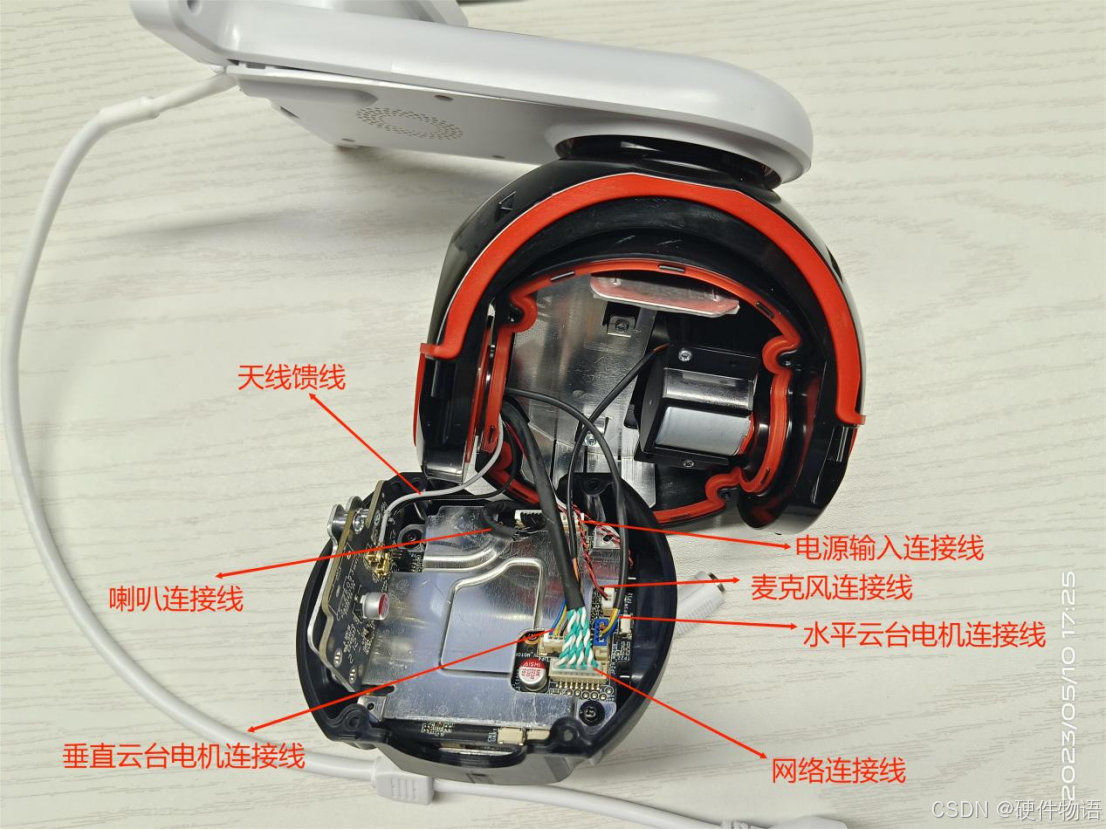

断开连接线:

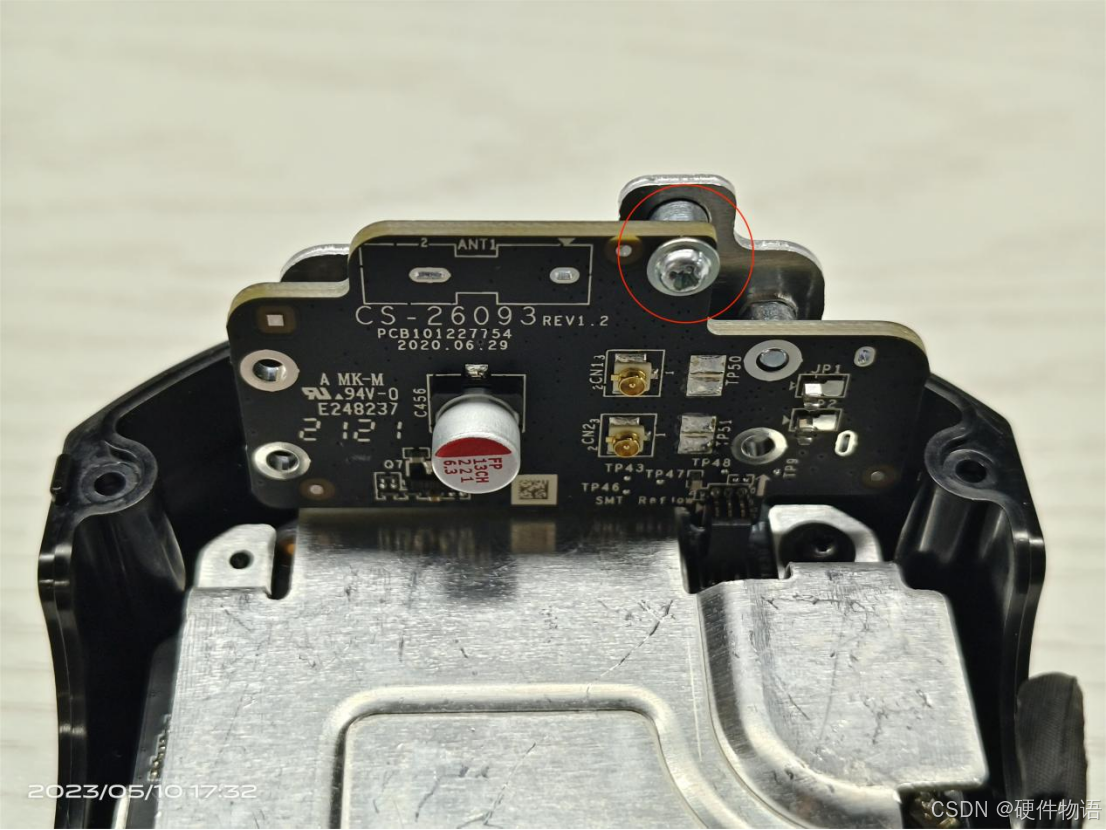

移除WIFI小板的固定螺丝：

取出WIFI小板：

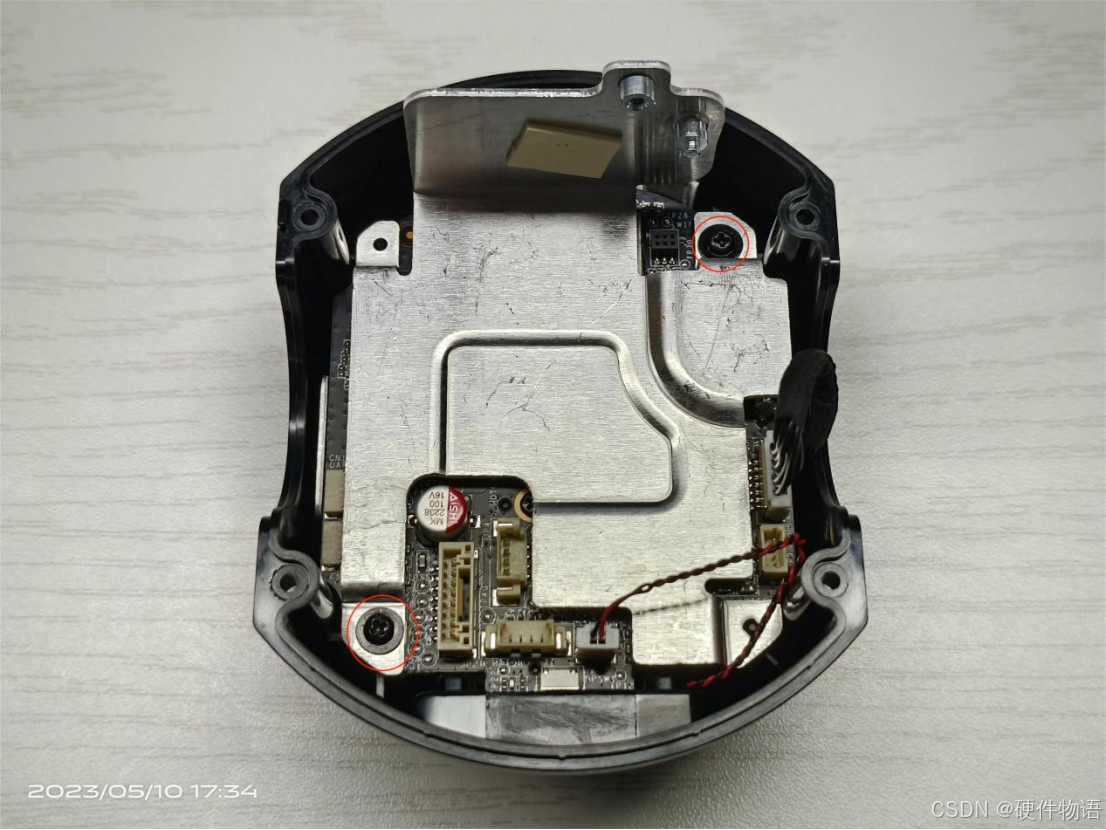

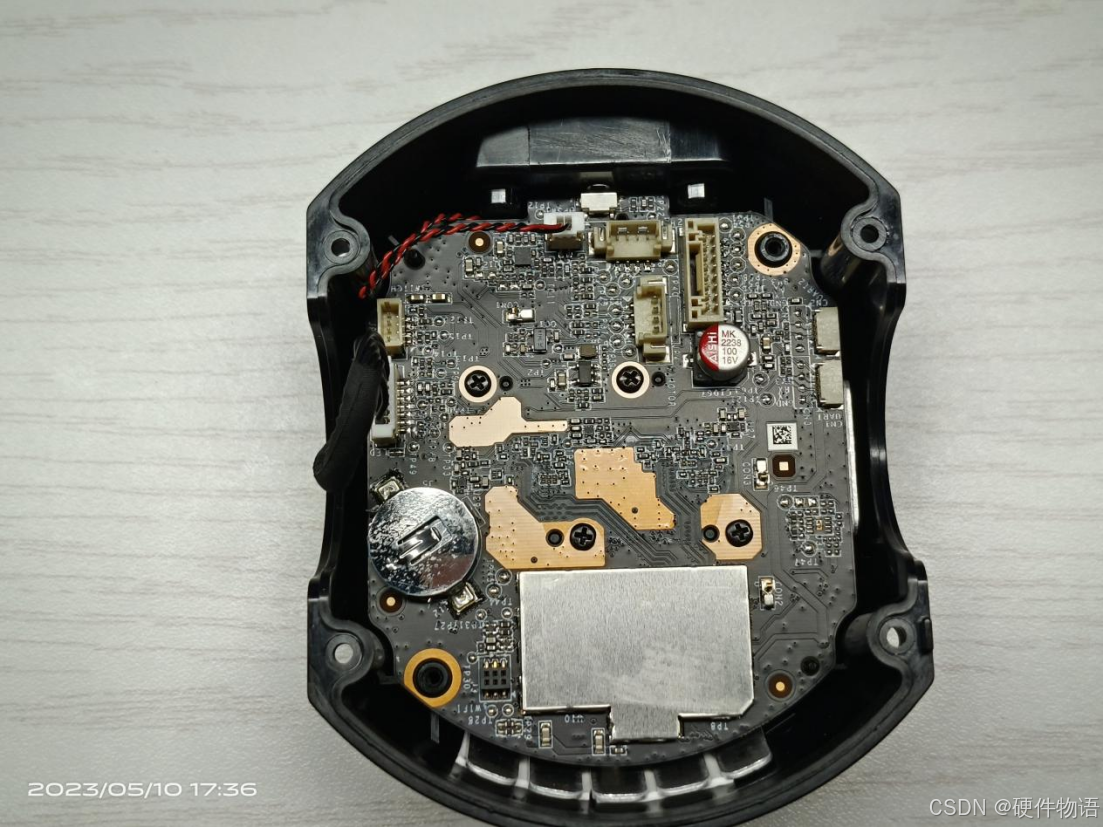

移除两颗固定散热片的螺丝，取下散热片：

取出主板：

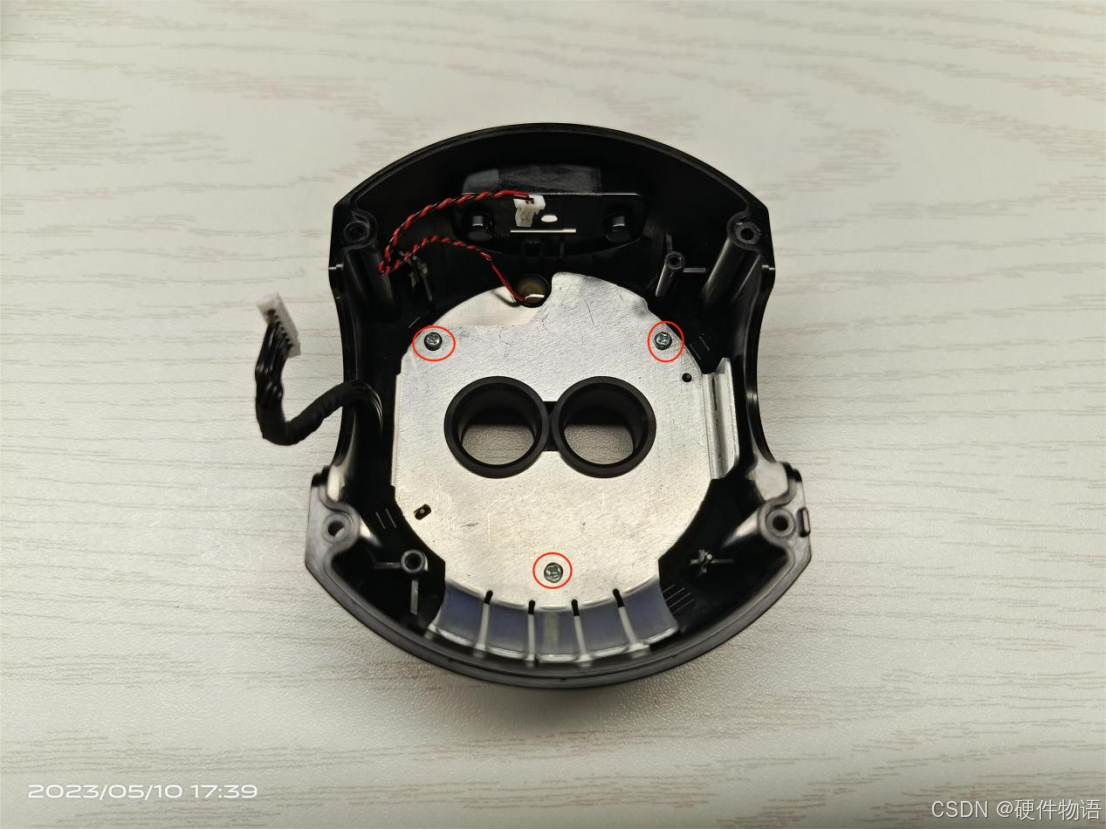

移除固定灯板散热片的三颗固定螺丝，取出灯板散热片。

球头拆解完成。

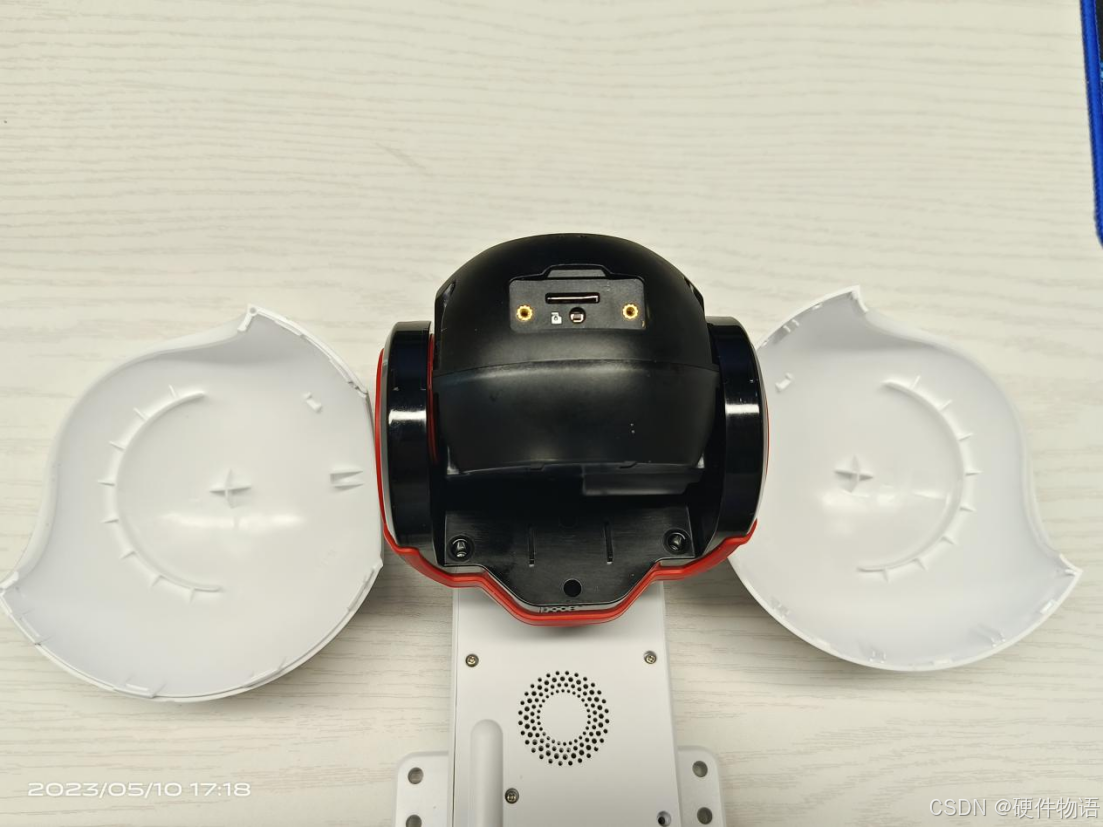

移除球头后壳的四颗螺丝：

取下后壳：

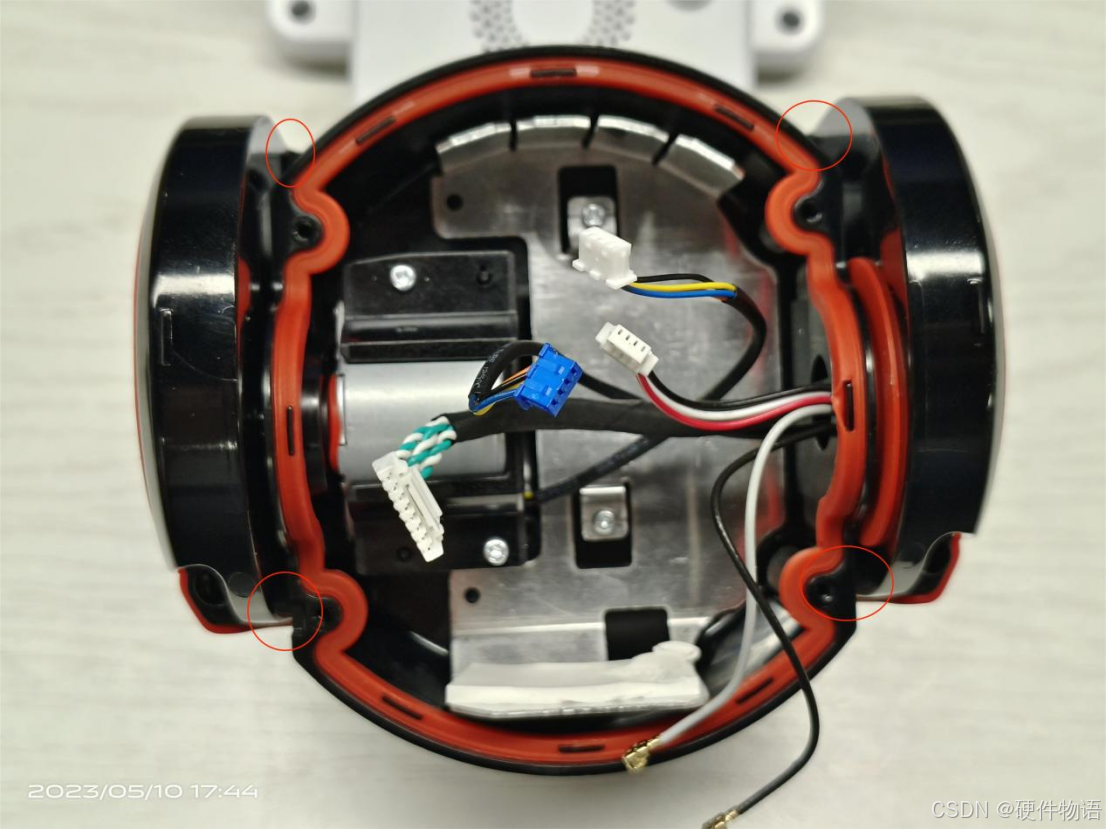

移除三颗固定螺丝，取下球头后壳：

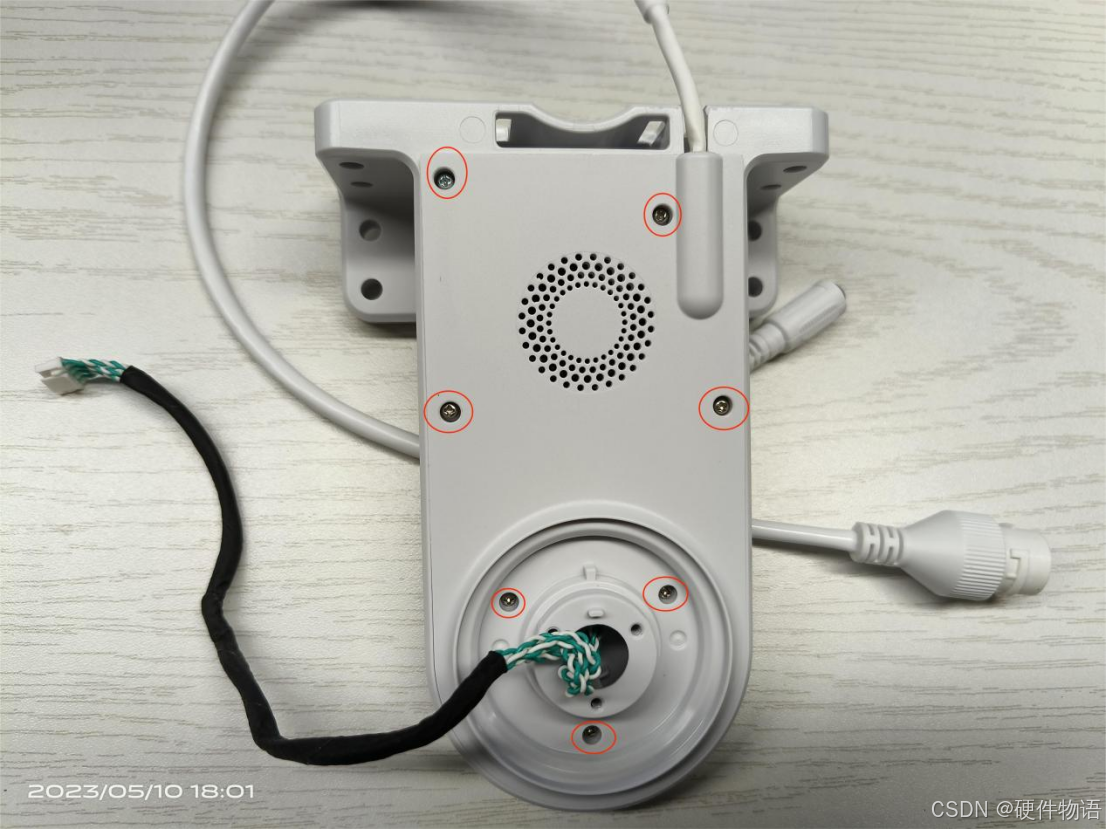

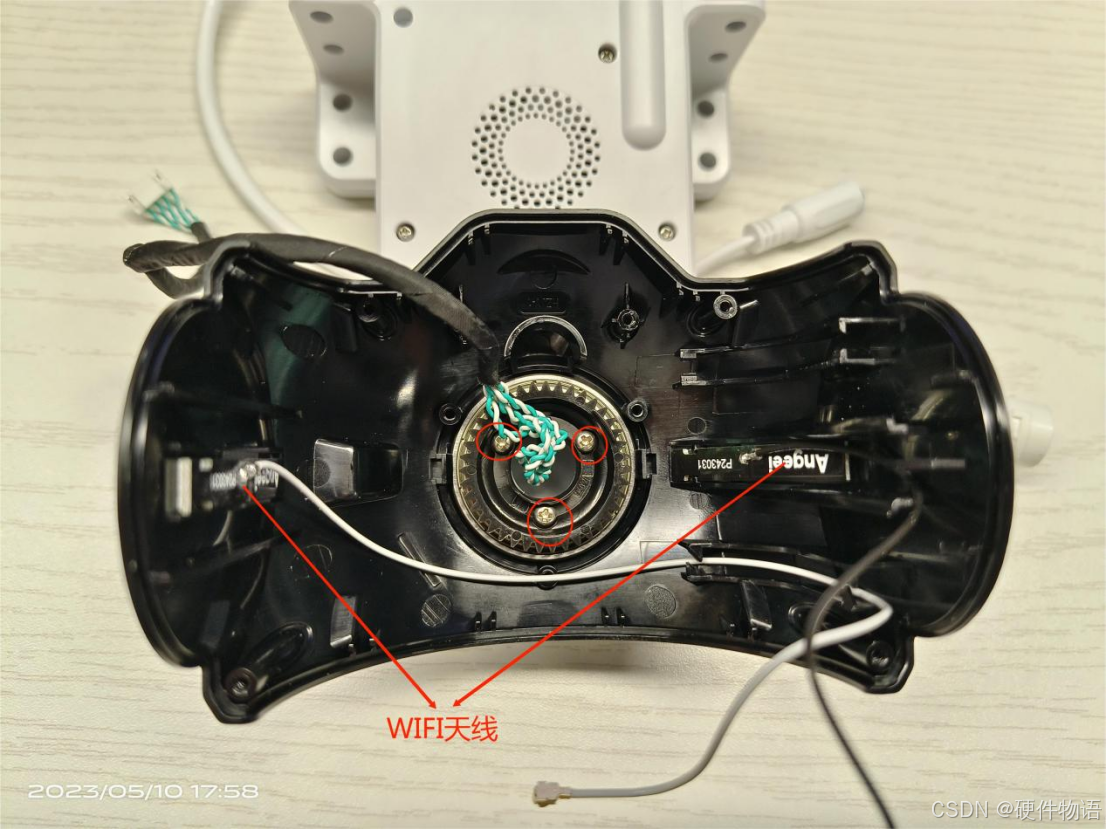

移除支架的七颗固定螺丝，打开面壳：

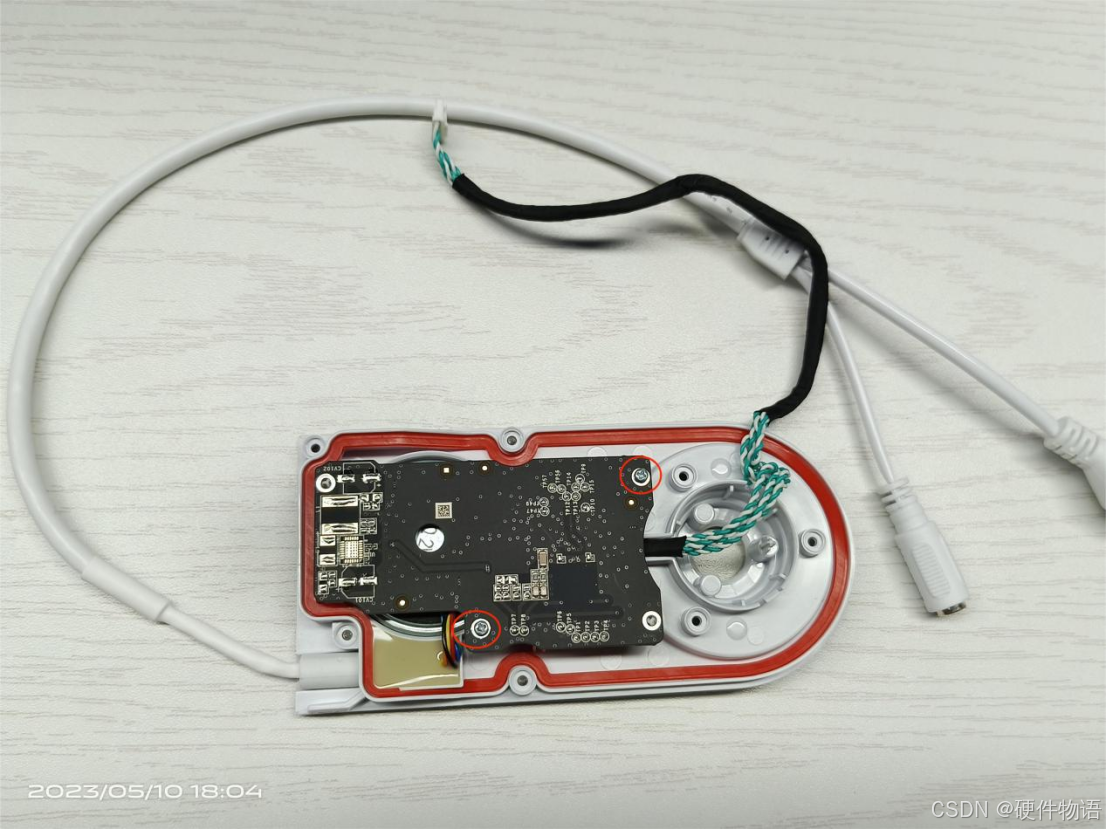

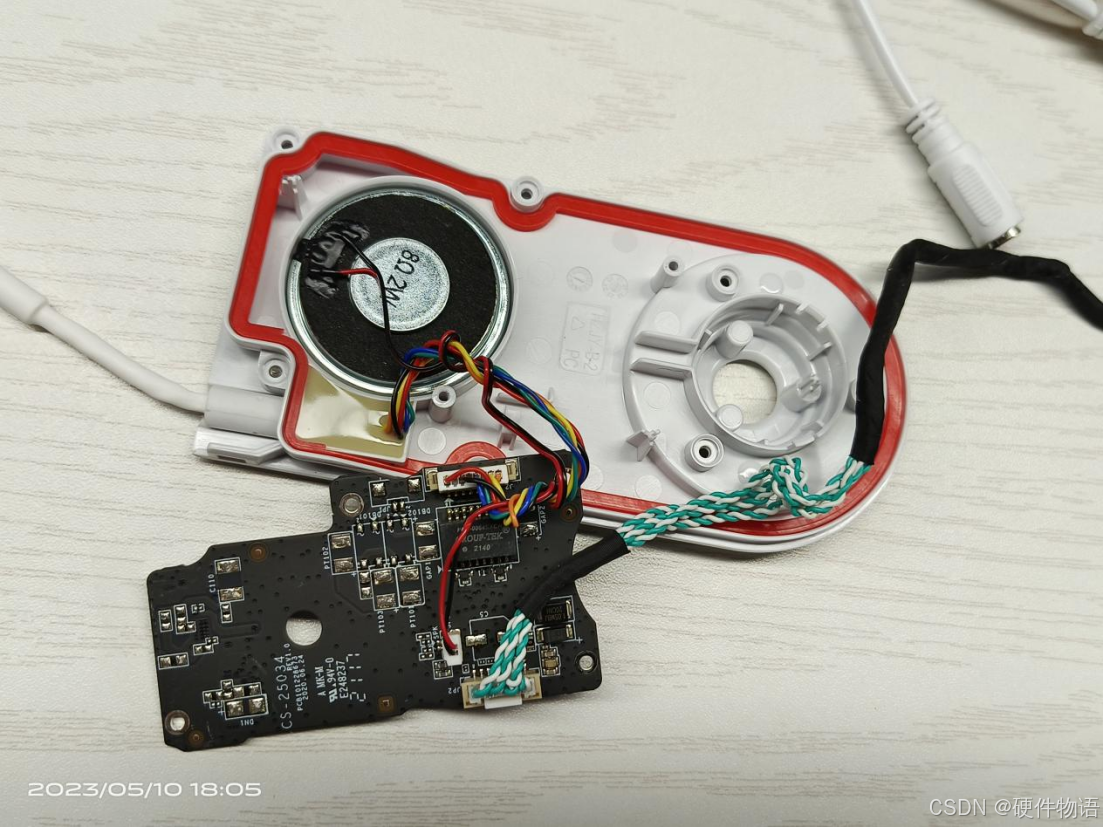

移除两颗固定螺丝，取出板子：

支架拆解完成。

PCBA组成介绍

主板

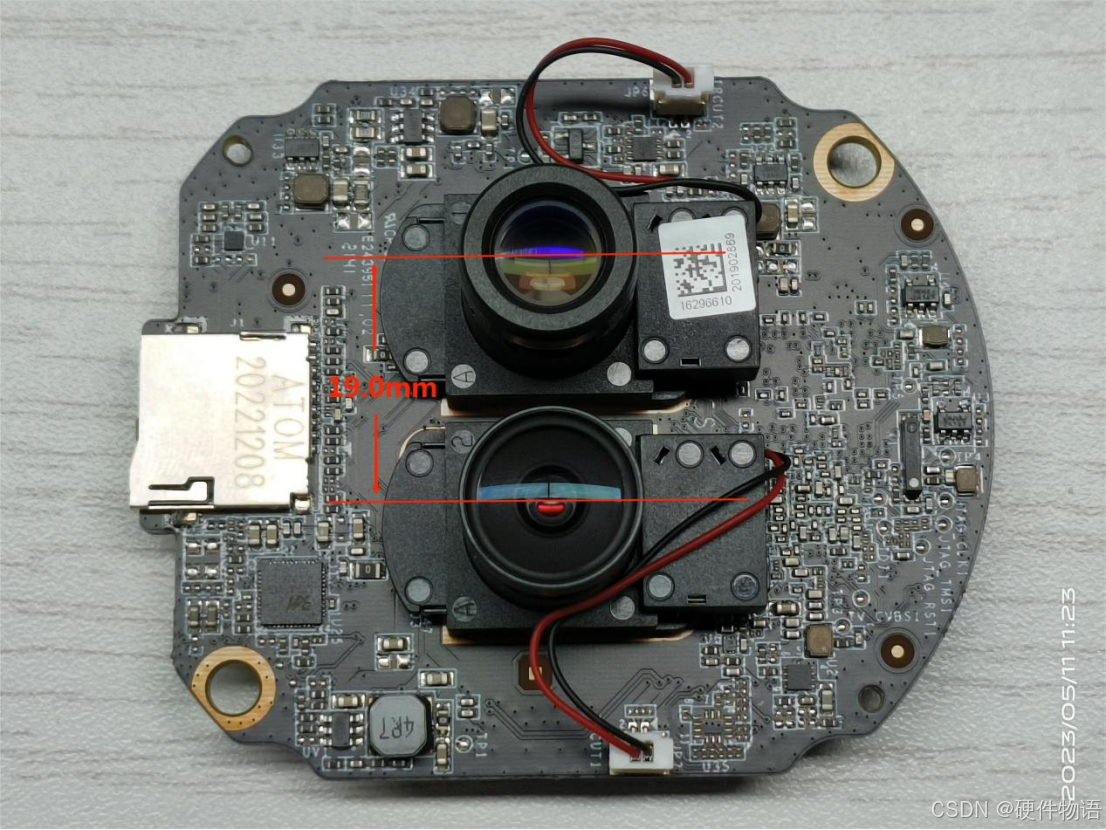

主板正面：

移除镜头：

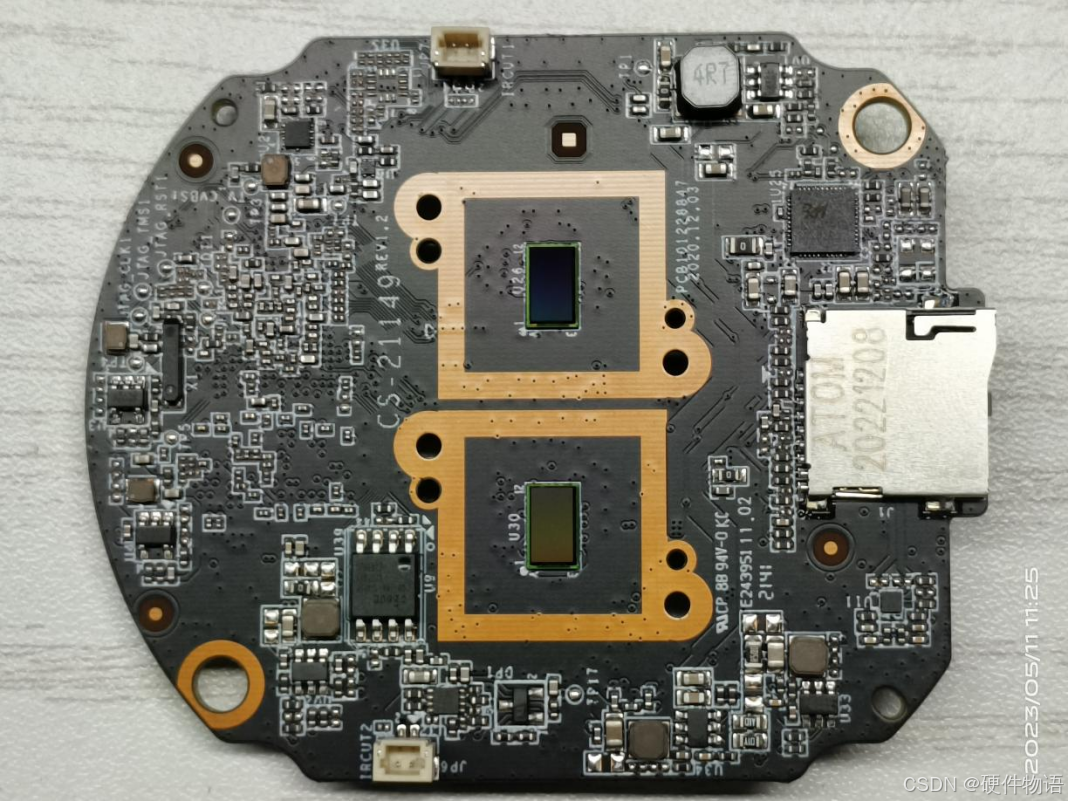

主板背面：

主控：未知

电机驱动IC：MS41919

WIFI小板

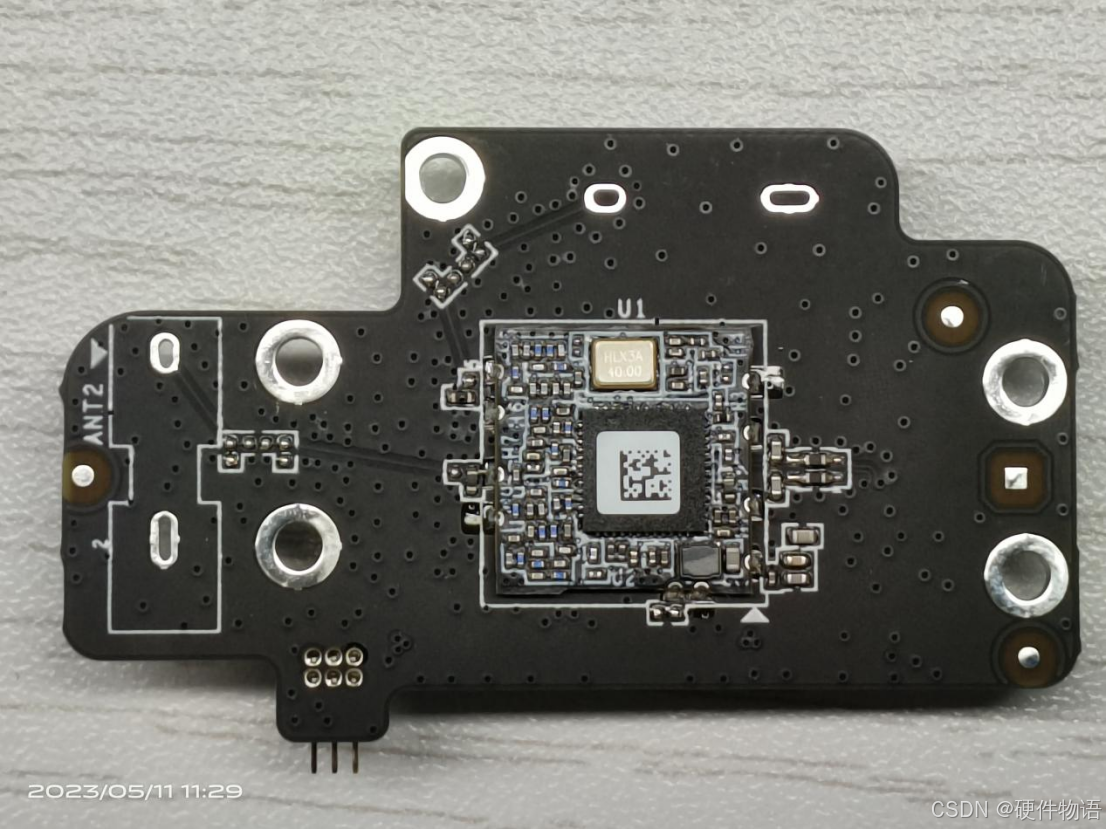

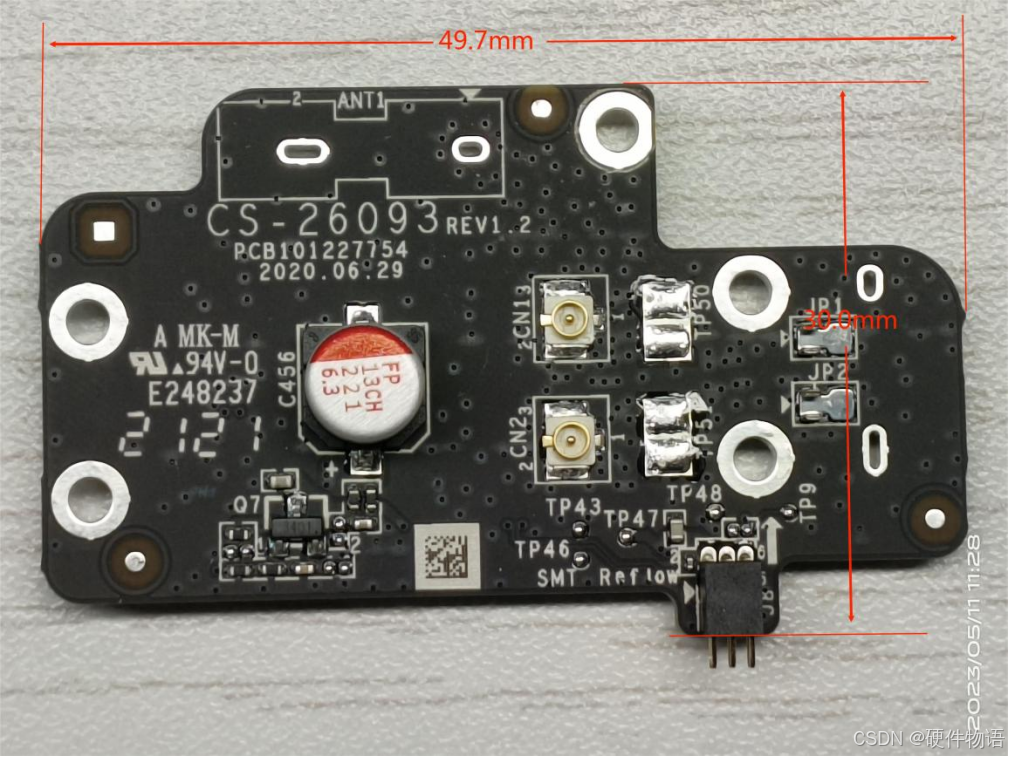

正面：

背面：

WIFI芯片：MediaTek MT7603UN

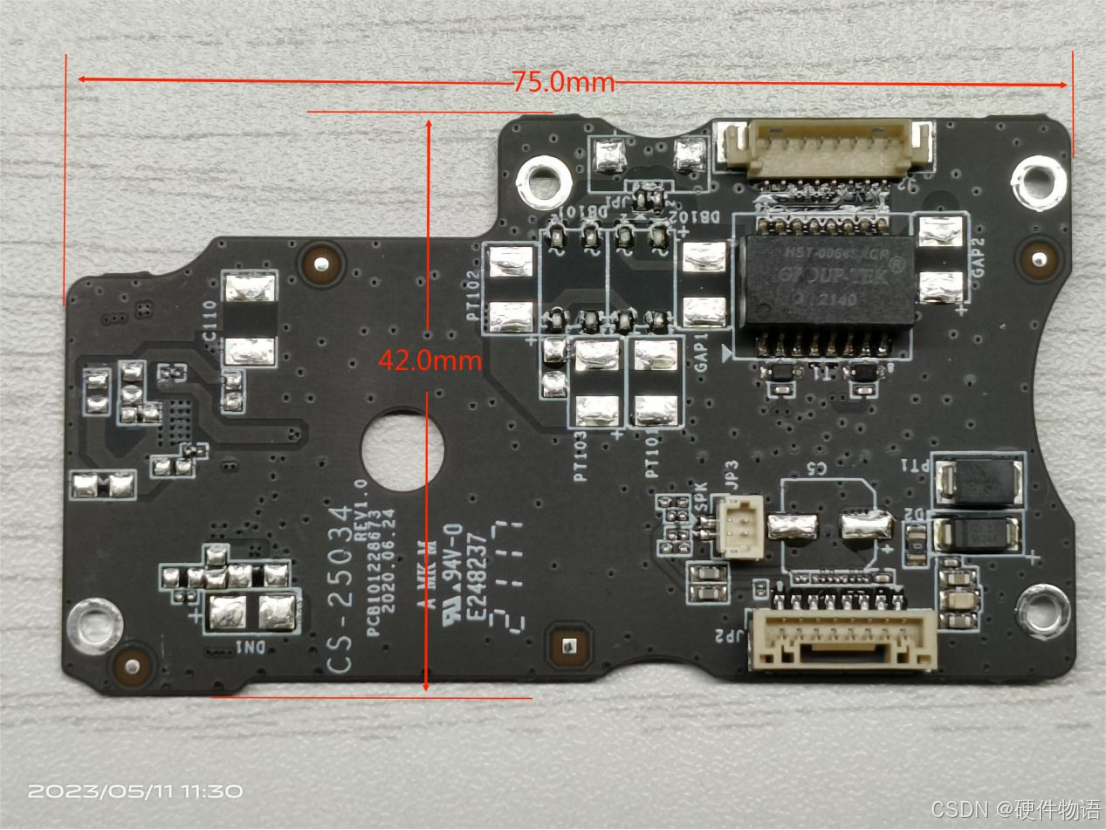

底板

正面：

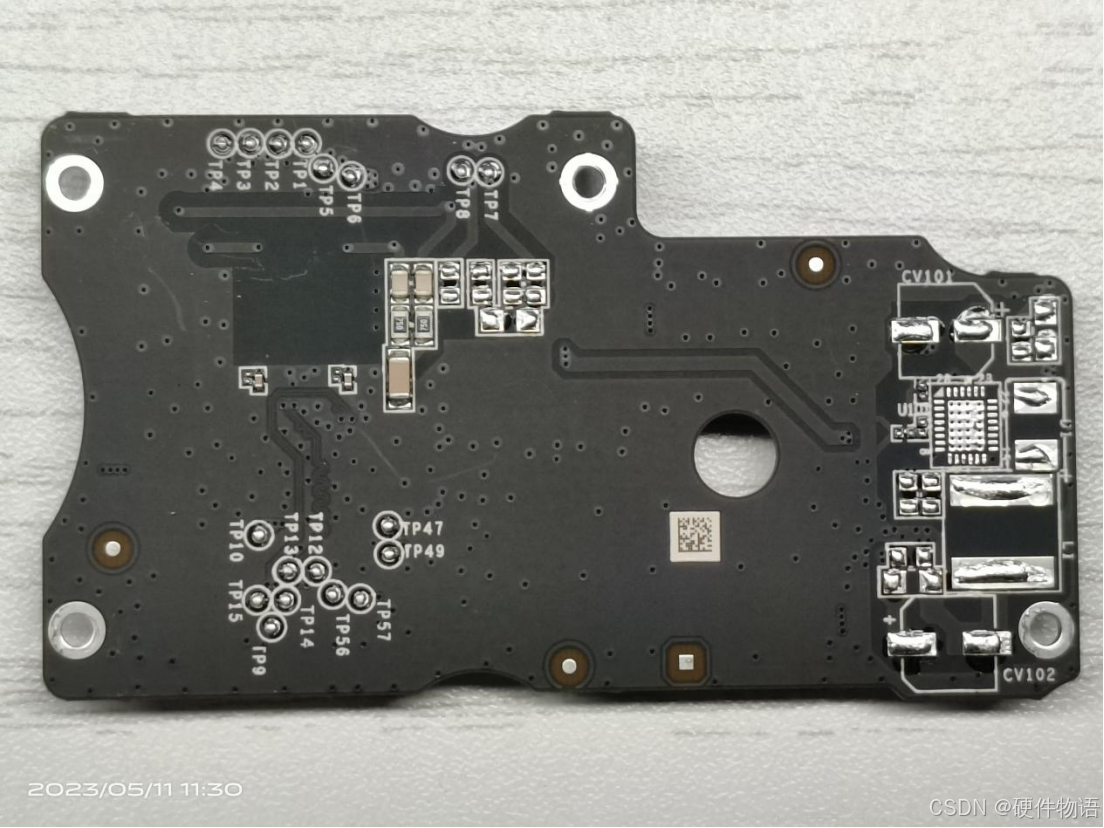

背面：

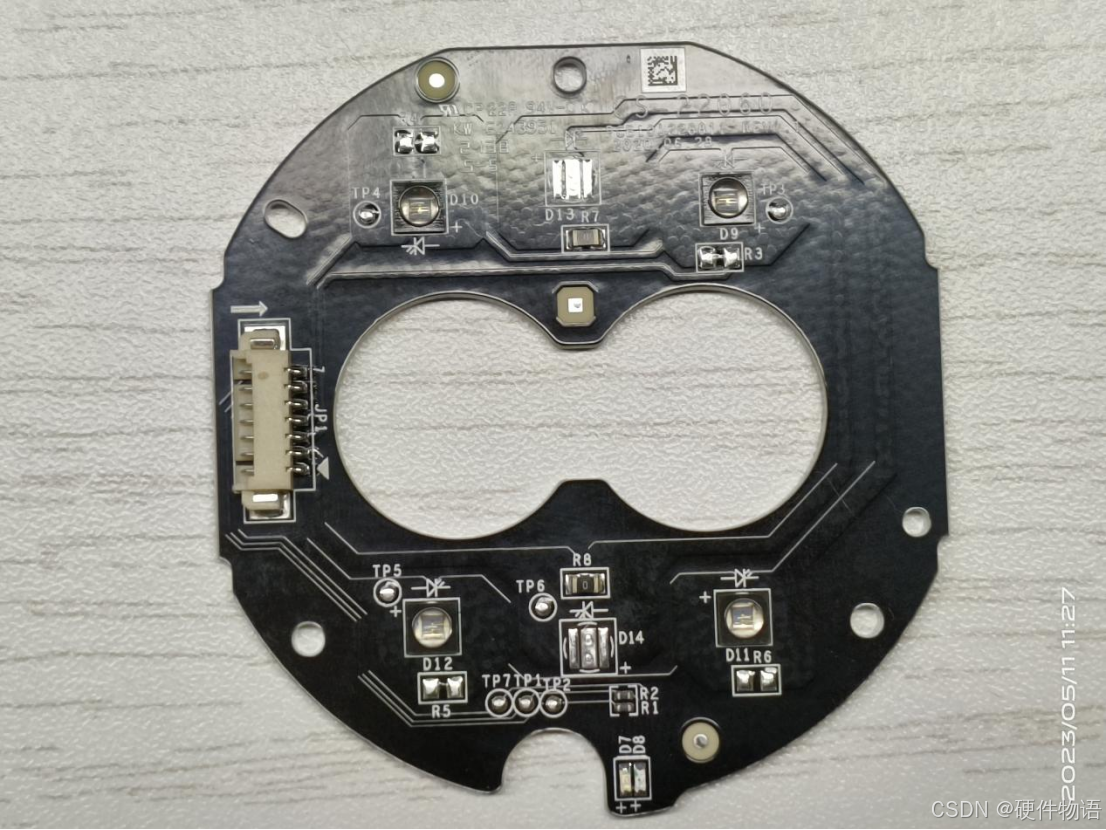

灯板

系统架构说明

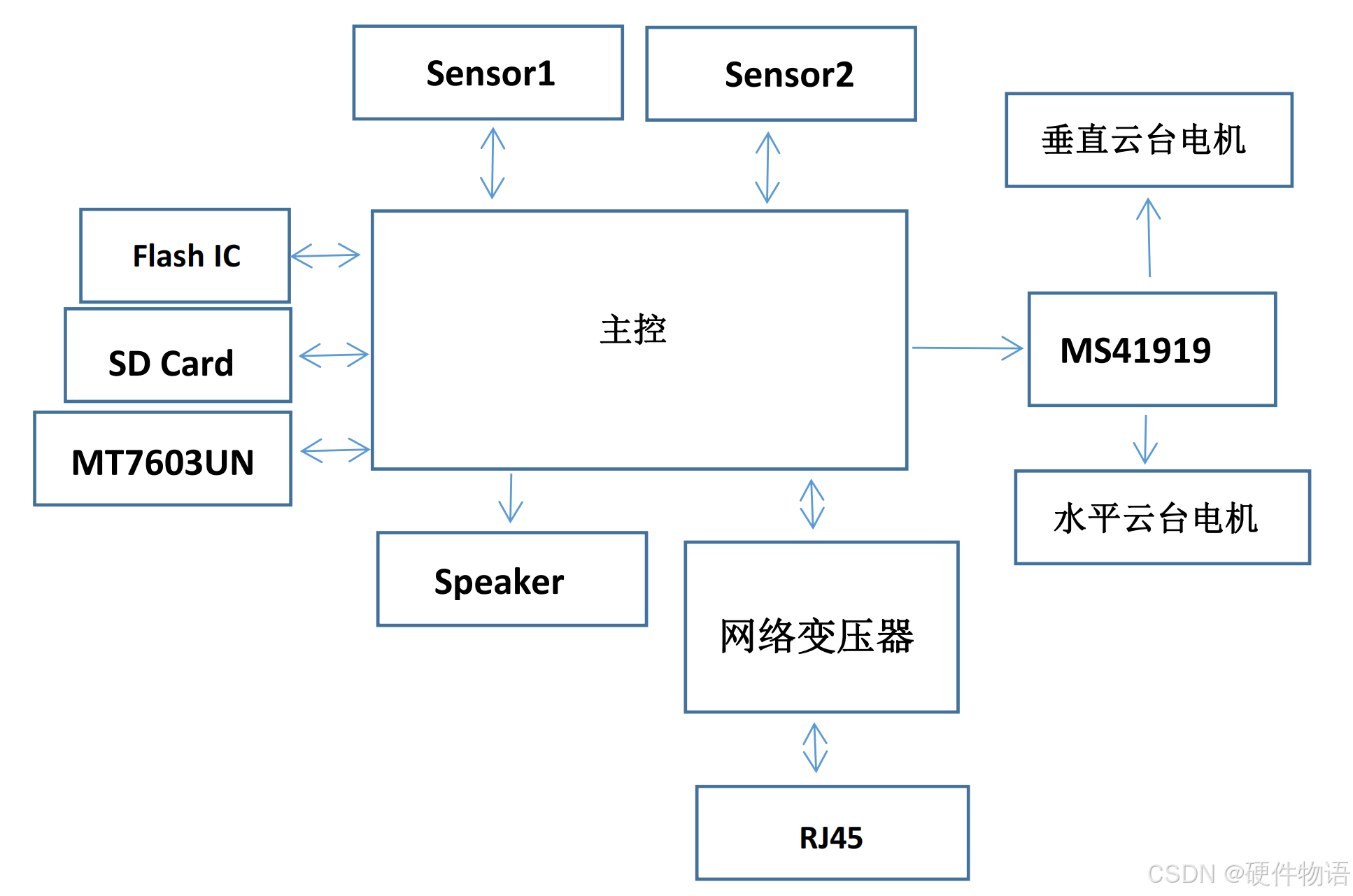

系统架构图

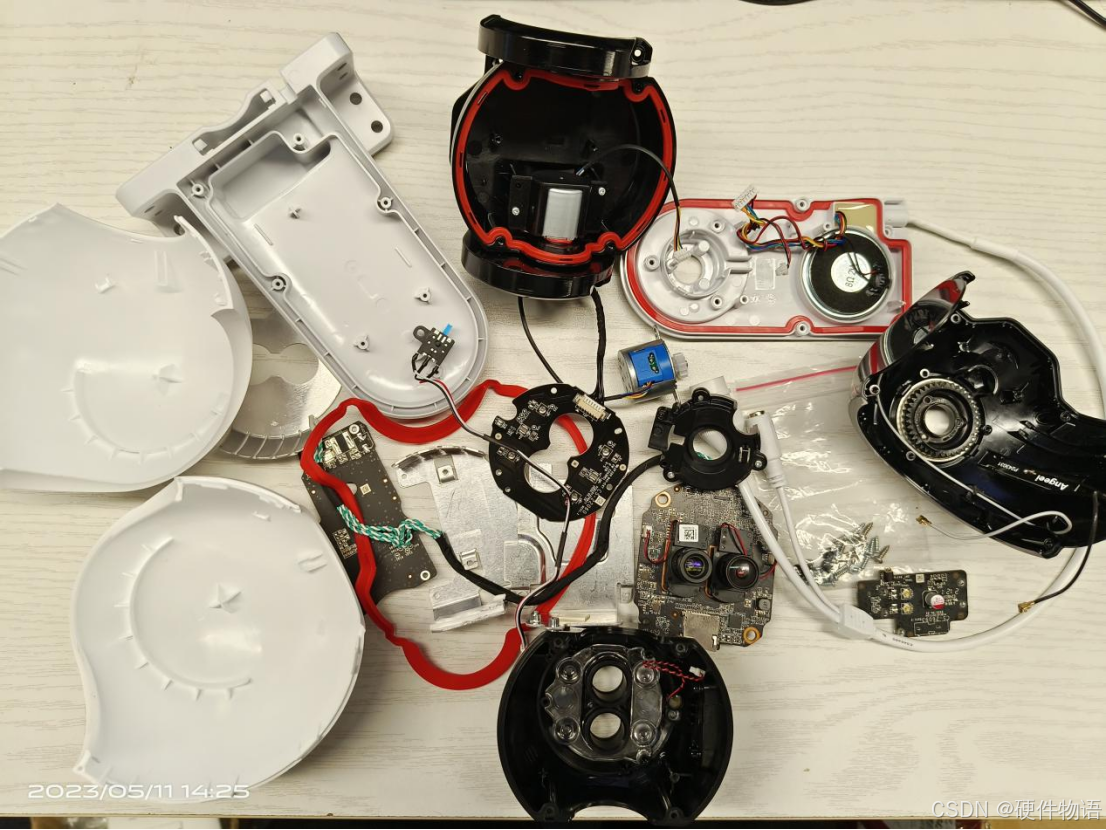

所有物料汇总
