轴承座的划分

首先要将模型在Solid works进行简中划分，然后导入到workbench中进行画网格，根据网格结果，疏密程度是否良好，再决定要不要在solid works中再进一步的对网格进行划分，如果workbench中网格凌乱，则需要进一步分割模型或者重新划分网格。
此篇以solid works全划分（即反复划分的最终划分结果）为例进行节点法的应用。

将模型保存为step格式，导入至workbench中，点击静力学分析
在这里插入图片描述

基本连接，建立拓扑关系

Geometry连线
在这里插入图片描述
点击上述A栏中的geometry进入绿色编辑
在这里插入图片描述
点击import —generate—刷新
在这里插入图片描述

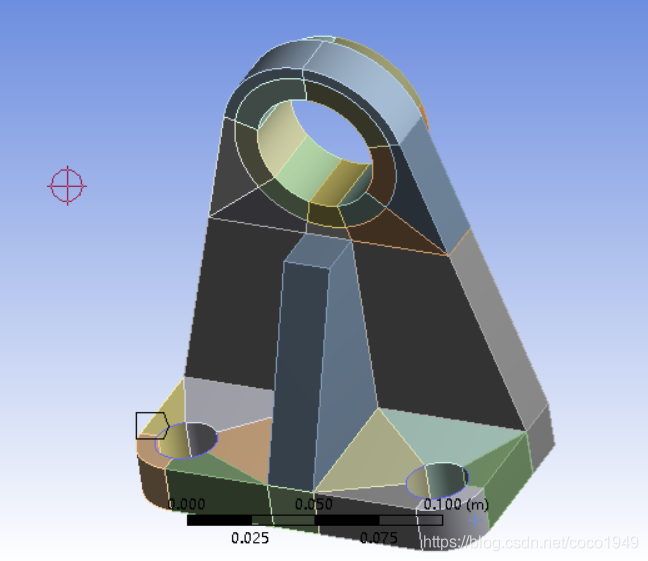

得到模型
在这里插入图片描述
将在solid works中分割的区块重新形成一个部分，建立拓扑关系
点击第一个 找到最后一个，shift按住全选；***右键***form a new part
在这里插入图片描述
右键 form a new part
在这里插入图片描述

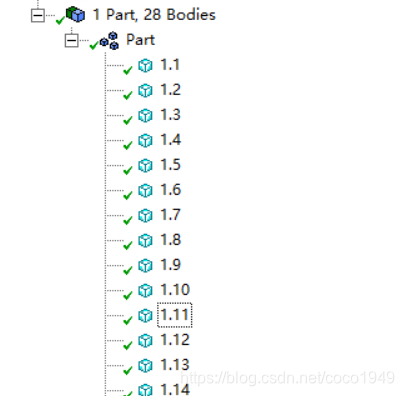

重命名:点击打开part----全选 右键 rename ，得到弹出窗口
在这里插入图片描述
可以发现全部命名且排序了
在这里插入图片描述

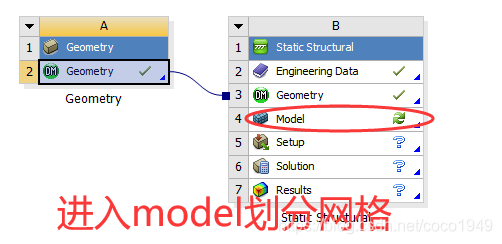

进入model画网格

在这里插入图片描述

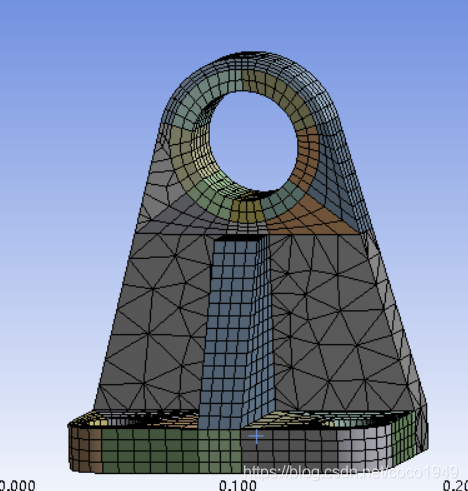

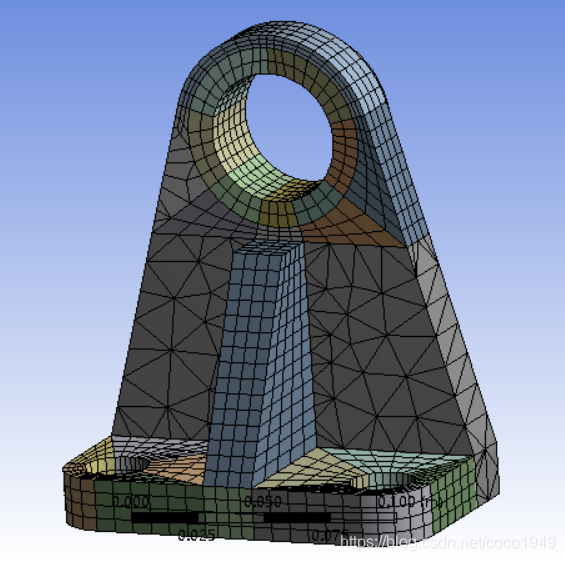

Solid works精细划分后需要在workbench中进行调节(扫面、节点数的设置)：点击mesh点击generate自动划分网格：可以发现网格分布不均匀而且还有许多四面体网格出现，因此要对网格调整设置

（下图为电脑电源未连接，电脑性能无法达到最大时的自动划分网格）
在这里插入图片描述

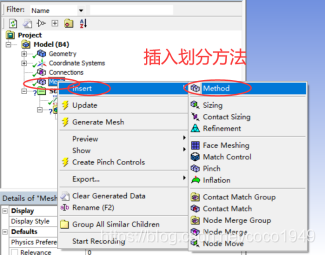

mesh—insert—method
在这里插入图片描述

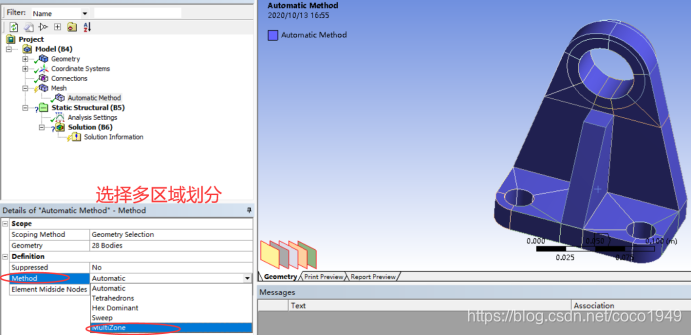

选择多区域划分：按住CTRL键将全部分块选中并应用：
在这里插入图片描述

在电脑连接电源的时候，性能达到百分之百，选择多区域划分会出现下图（前面的几张为匮乏电脑性能不能达到百分之百）
在这里插入图片描述
在这里插入图片描述
点击mesh-generate刷新可以发现其差别与上之前自动化分网格的差别不大在这里插入图片描述
节点法控制网格大小一致

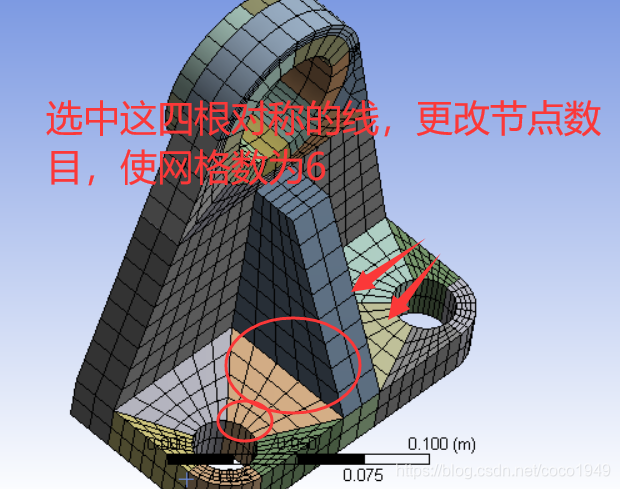

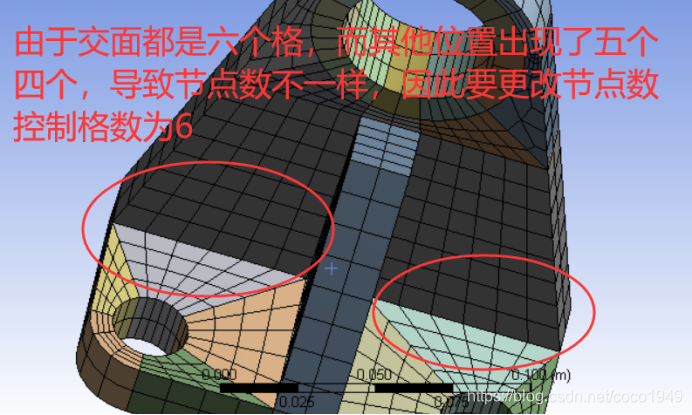

由于两交面都是六个网格，而其它位置出现了四、五格位置不统一因此需要更改节点数目控制格数相同，这样网格才不会凌乱。
在这里插入图片描述

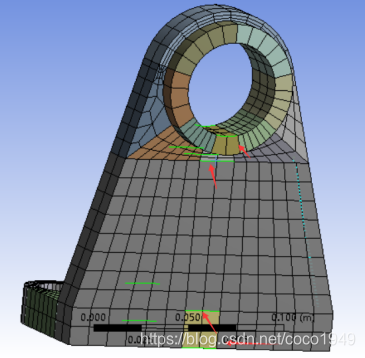

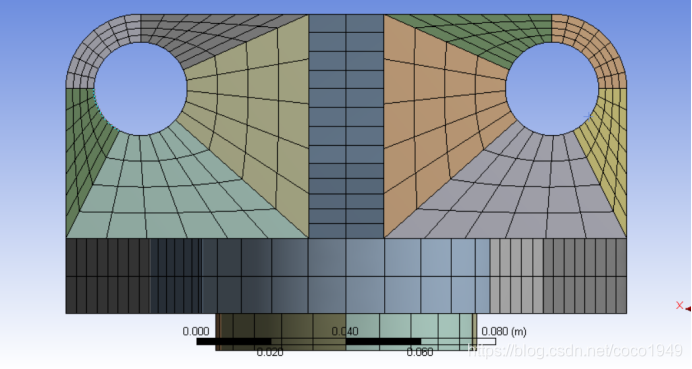

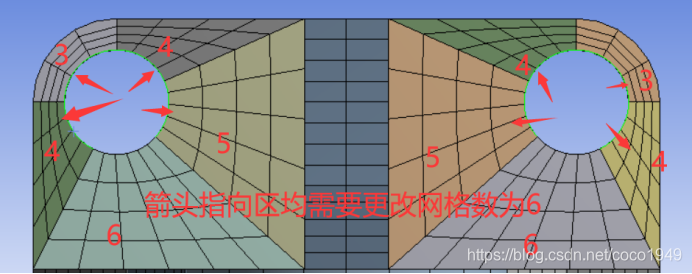

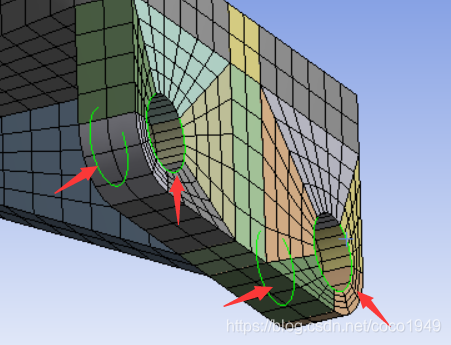

观察各区区，现以底面分区为例在这里插入图片描述
利用更改节点数来更改区域网格数量一致

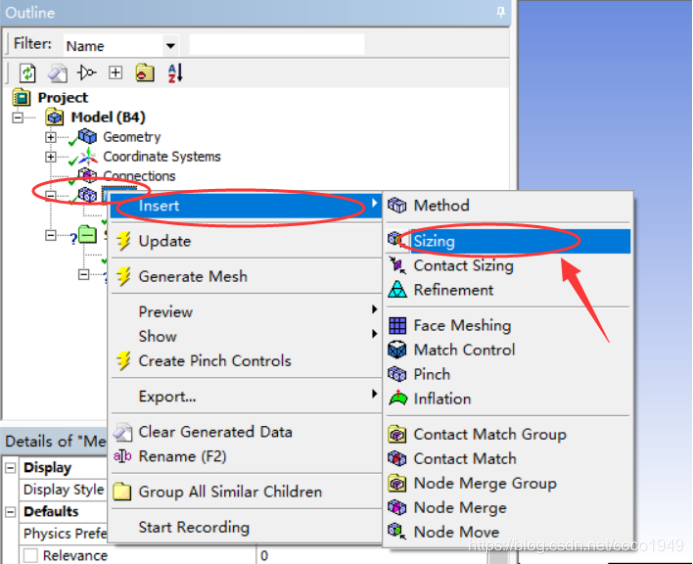

Mesh—insert----sizing
在这里插入图片描述
选择线框选
在这里插入图片描述

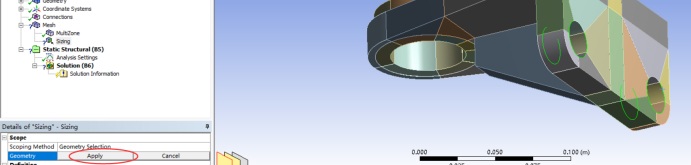

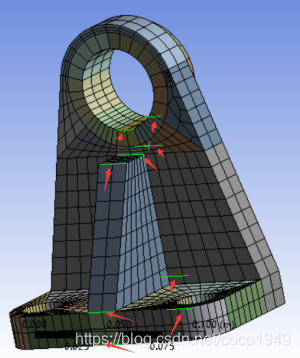

选择以之前图中箭头所指区域的区域线点击apply，两个区，上下八根线一共十六根线在这里插入图片描述
在这里插入图片描述
选中后可以发现选择的线变蓝了
在这里插入图片描述

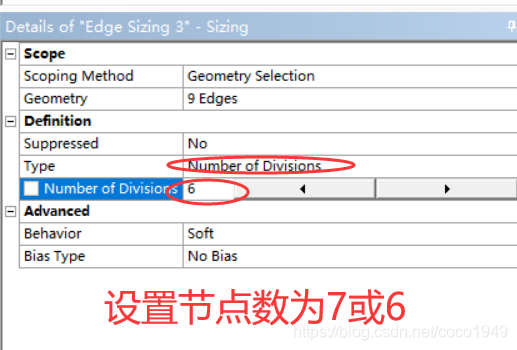

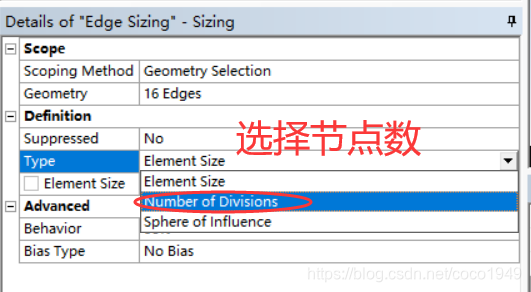

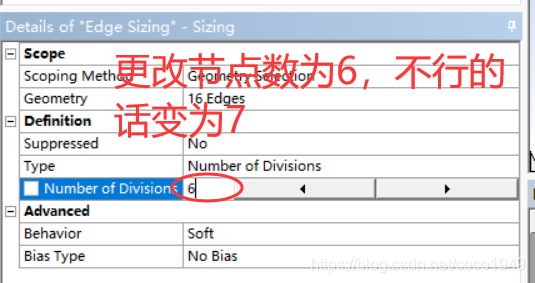

点击type选择：节点数
在这里插入图片描述

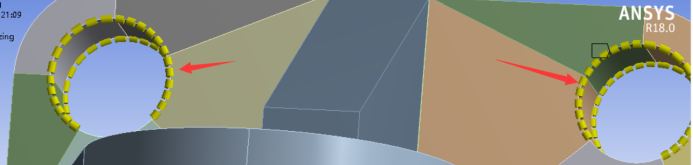

可以发现被选中的线出现了黄色节点
在这里插入图片描述
点击mesh–generate-刷新

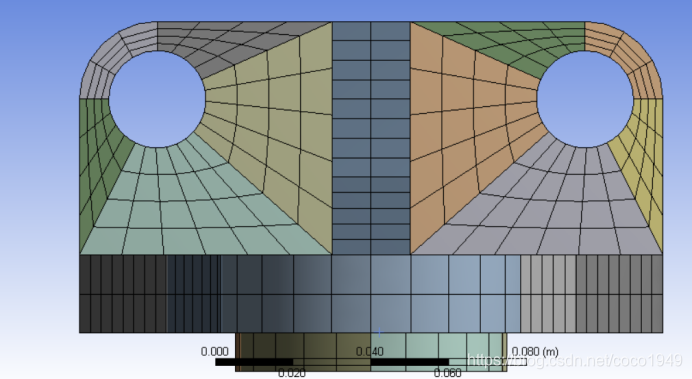

可以发现我们设置节点的区网格数都是6连接处节点都是7，比较整齐在这里插入图片描述
Mesh—generate—更新网格
在这里插入图片描述

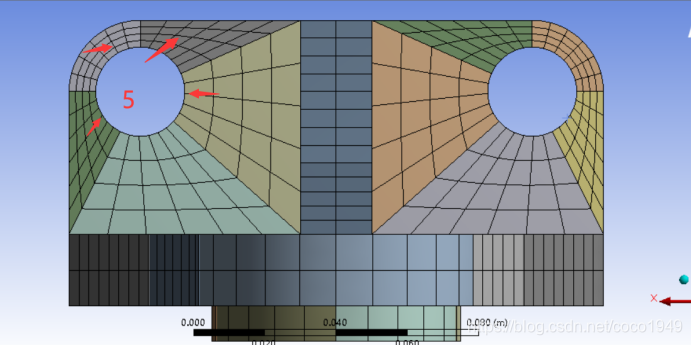

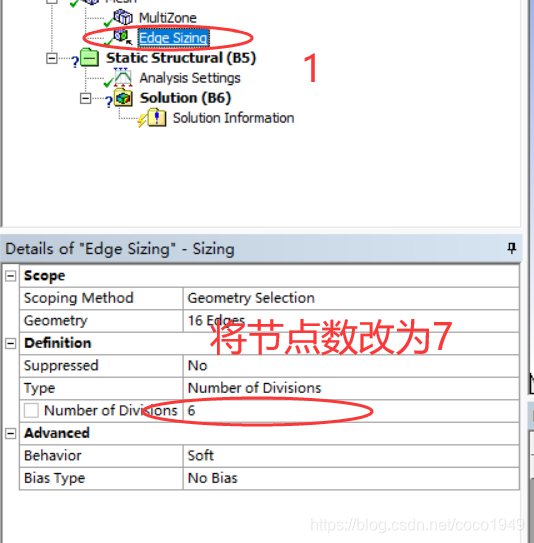

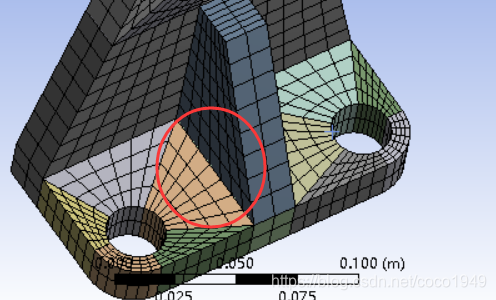

发现区块数为5，点击Edge-sizing–更改节点数为7
在这里插入图片描述
再次刷新网格，可以发现网格块几乎都是6，网格比较平整在这里插入图片描述
以此类推设置两面连接处的网格格数与节点数目使之相同，现以由下至上依次更改
现在更改中间肋板的网格数目

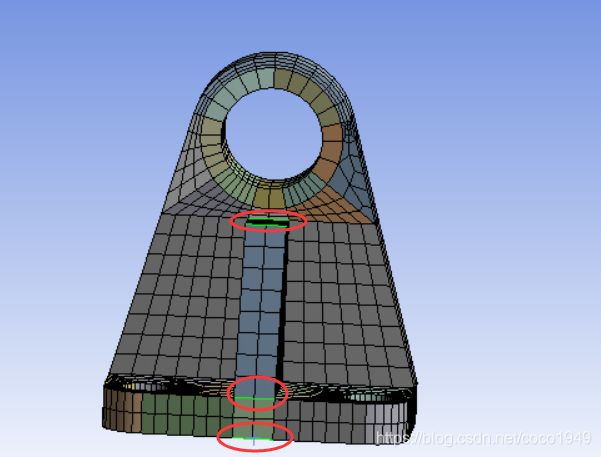

选肋板与地板的交线，以及底面两区边缘线
在这里插入图片描述
Mesh–insert—sizing—
得到下图
在这里插入图片描述

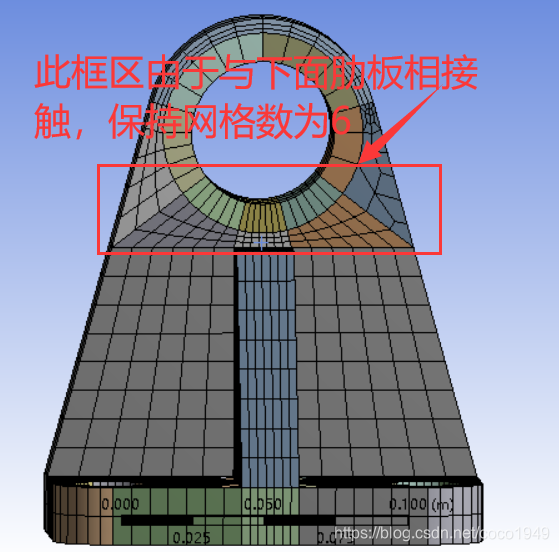

现只剩下上部网格比较凌乱，由于其主要部分是一个较大的圆，由之前画网格的经验可以知道，圆形区域需要将局部网格设置的比其他位置的多，为此，我们将这部分的局部网格画成十格每区在这里插入图片描述
Mesh—insert----sizing
线框选

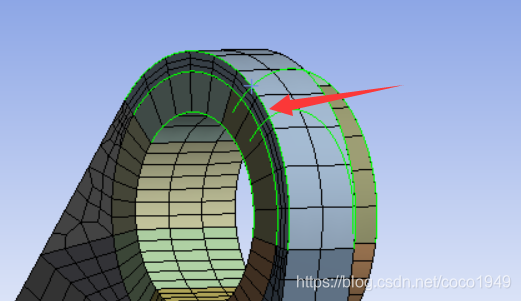

由于有些线我们不好选择如下
在这里插入图片描述

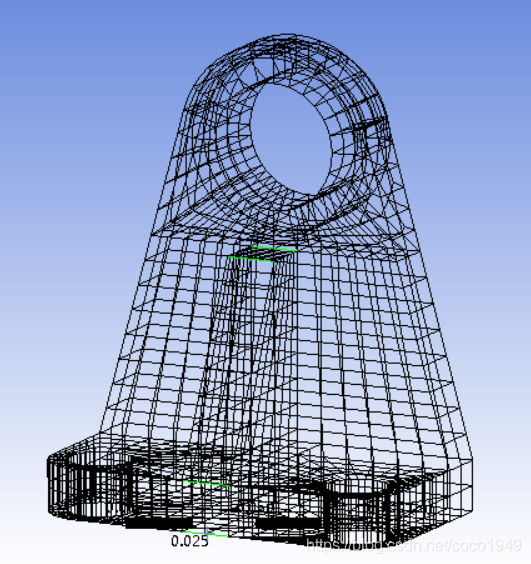

我们将模型转换成线框图：
在这里插入图片描述
在这里插入图片描述
转换结果如下：
在这里插入图片描述
按住CTRL选中所需要的线条（）
在这里插入图片描述
在这里插入图片描述
点击apply
在这里插入图片描述

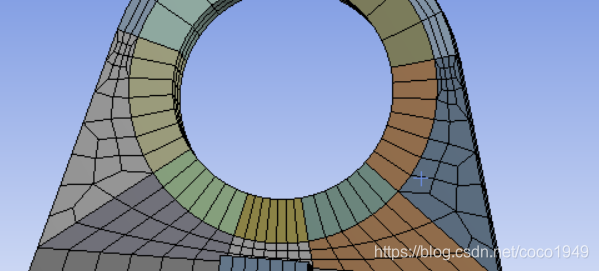

Mesh—generate刷新网格，得到下图
在这里插入图片描述

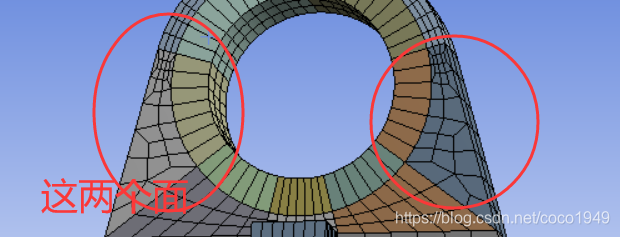

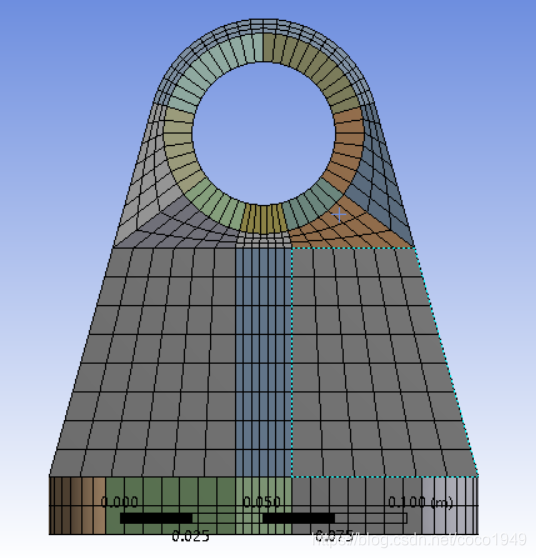

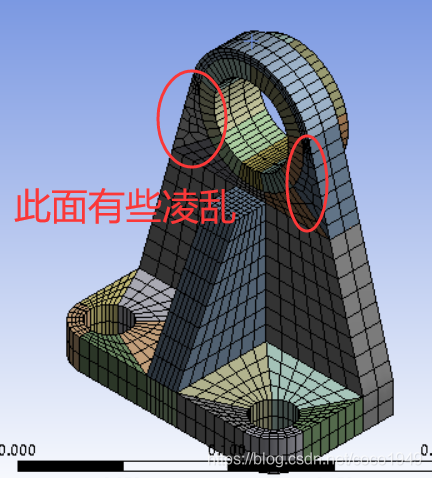

同样的，选中左右两区边界线，设置节点数为7，得到下图，可以看出网格有些凌乱，我们稍后会进行扫面处理
在这里插入图片描述
将剩下的两个区域进行十格处理：
Mesh----insert—sizing- 线框选-----选择区块边界线：设置节点数为11
在这里插入图片描述

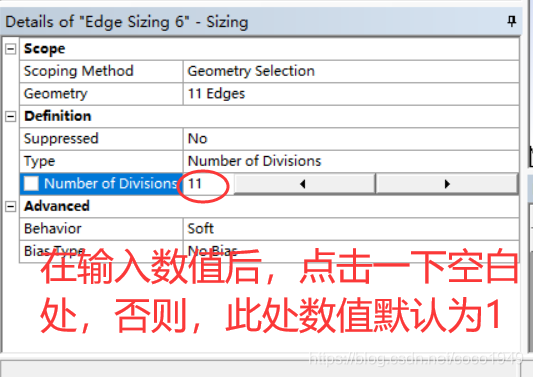

点击apply,设置节点数为11
在这里插入图片描述

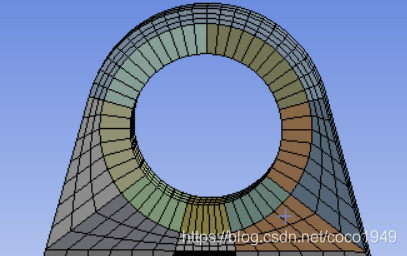

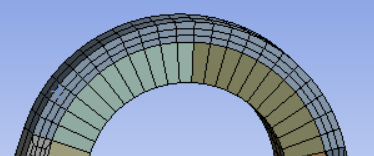

可以看到，十格划分还是够的网格很漂亮
在这里插入图片描述
下面看全局网格
在这里插入图片描述
对凌乱面进行扫面处理：即整理平面使网格更加整齐划一

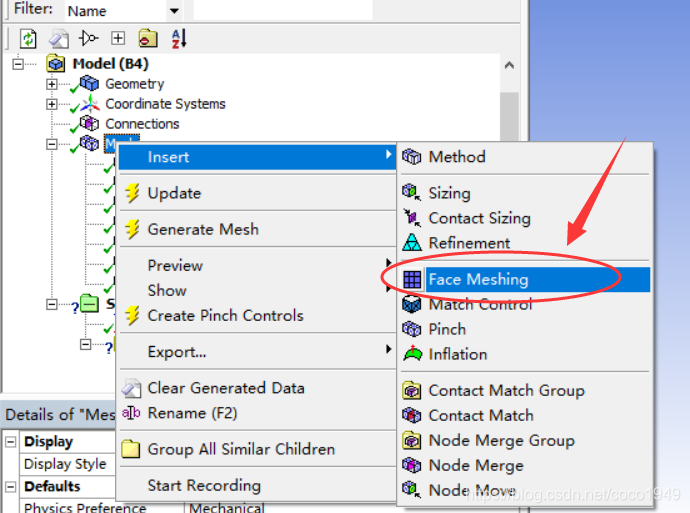

Mesh—insert— face meshing
在这里插入图片描述

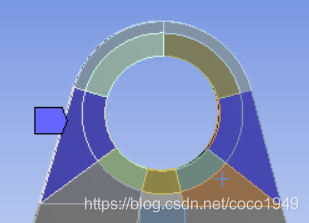

面框选，选择要选的面
在这里插入图片描述
在这里插入图片描述

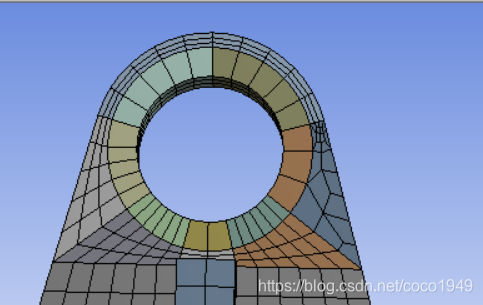

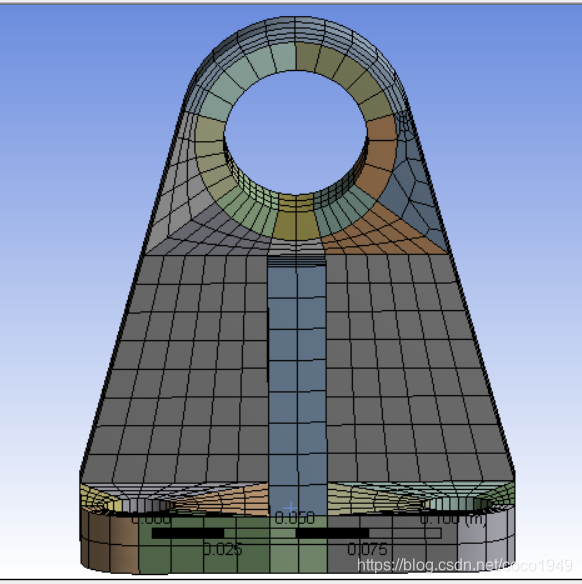

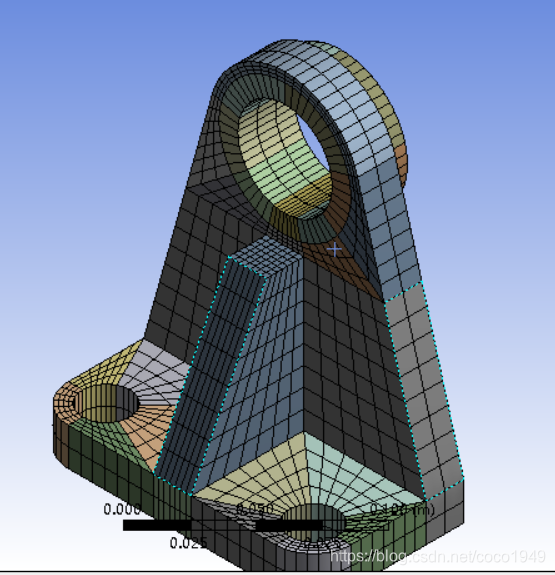

最后结果：
在这里插入图片描述
可以发现网格十分漂亮
在这里插入图片描述
在这里插入图片描述

友情提示：由于网格划分是为了后续仿真耦合等的操作，请保持电脑电脑持续接通，以使电脑性能最佳，将网格画的更加精细
