Workbench分区分块网格划分以及节点的运用

1：通过solid works建模后，在其表面绘制两条直径将圆均等的划分成四等分

2：点击插入—特征—分割

3：去除“消除切割实体

4：选择我们所画的十字线为切割工具，点击切割实体，选择所需要切割的块或打上勾勾，点击enter键

得到下图

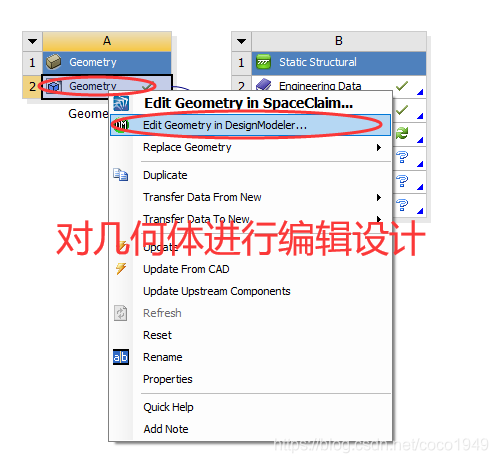

5：将文件以step格式保存好，拖入到workbench中，点击 Static Structural,将两个几何体经行连线；对A栏中的几何体经进行编辑

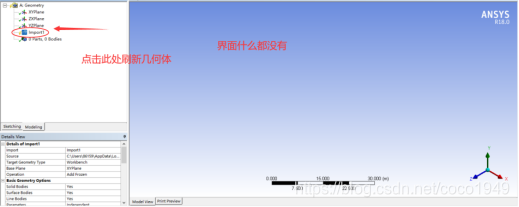

6:点击 Import1,右键Generate刷新网格–


得到下图

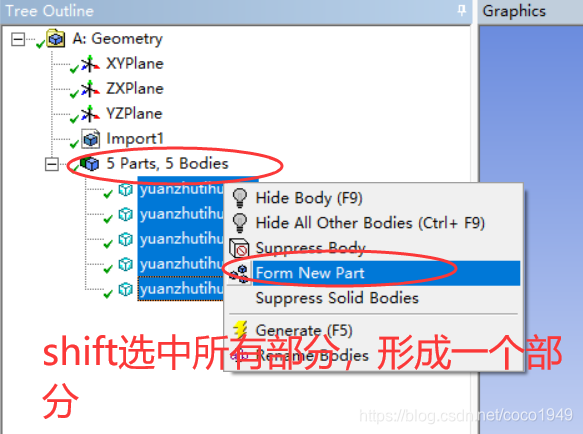

7：Shift选中所有重新生成一个几何体Form a new part

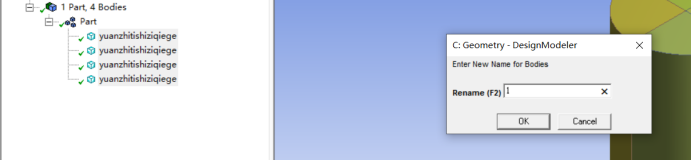

8:右键rename重命名

得到

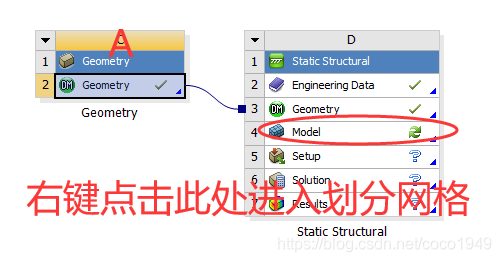

9:进入model划分网格

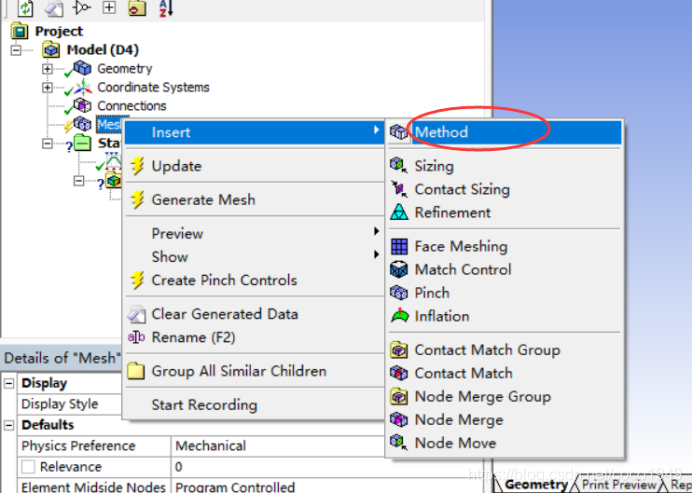

10:点击mesh–插入insert—方法method

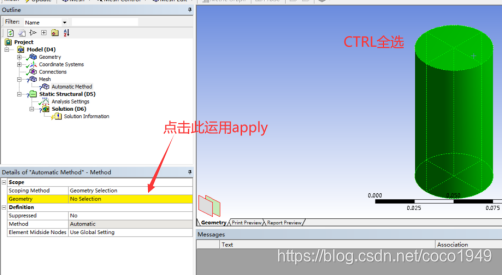

11：CTRL按住选中四块区域—点击apply

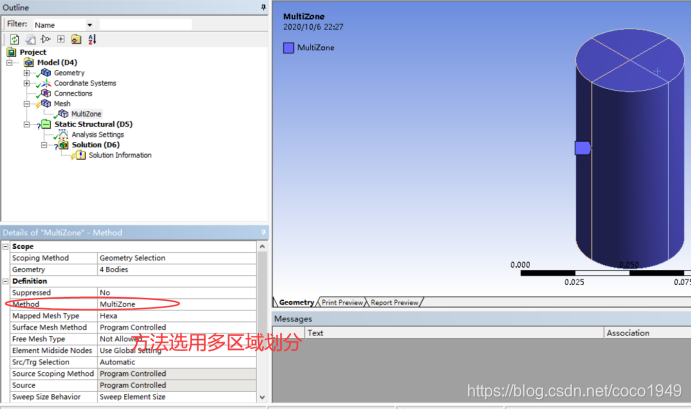

12：方法method----选择多区域划分 multizone

13：mesh—generate刷新

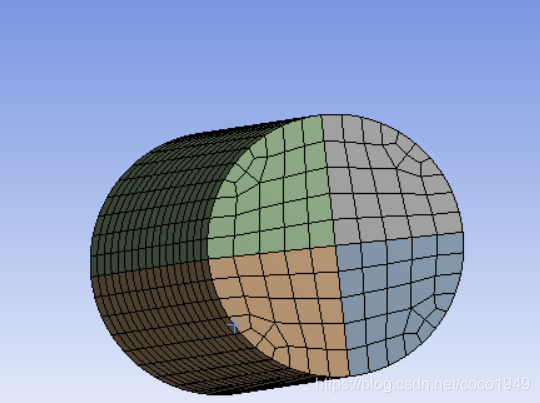

得到下图

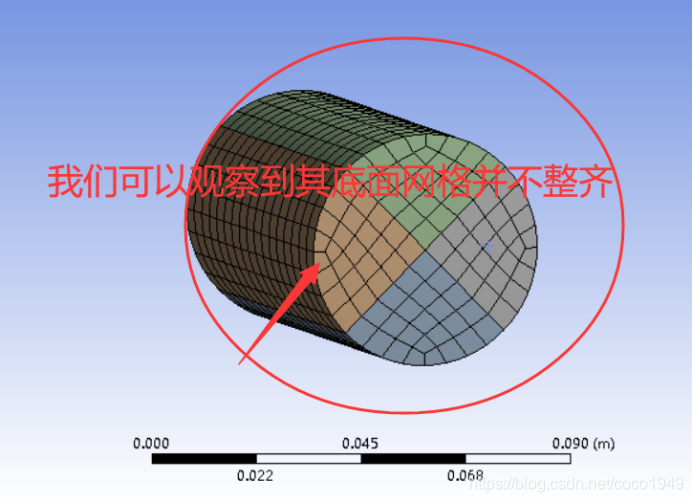

14：观察到其底面并不整齐，因此我们通过改变交面的连接处的节点来改变其规整程度 因此我们要采用节点法来控制网格的疏密程度

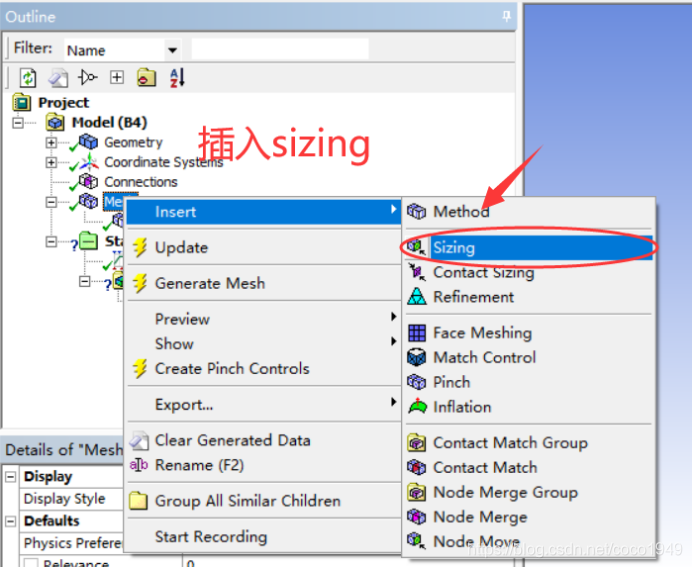

点击mesh–插入insert—选择尺寸sizing

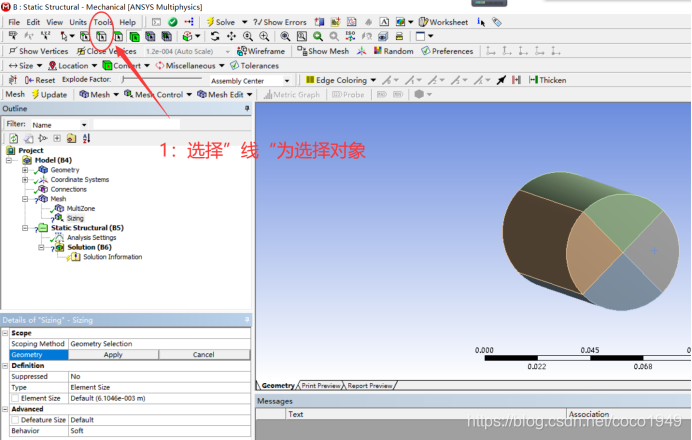

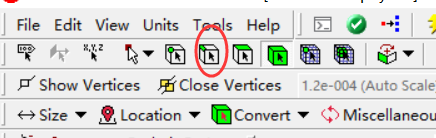

点击上方的线选择

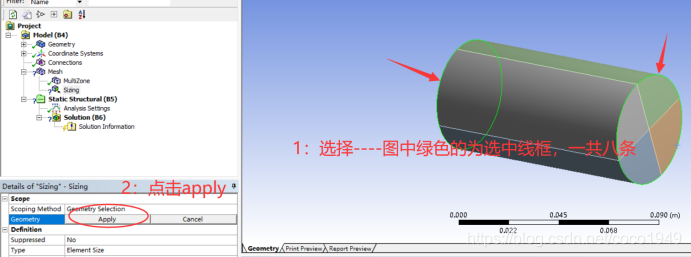

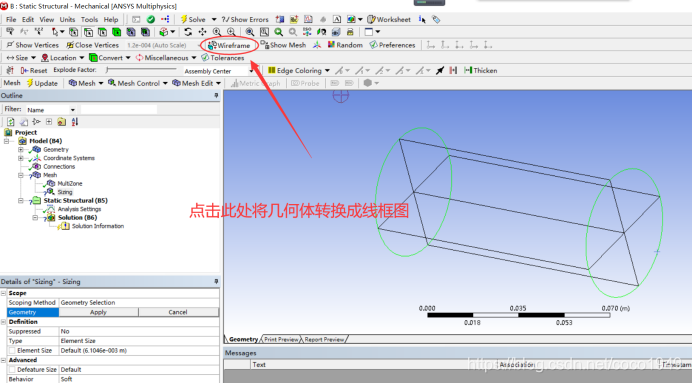

开始选择交面的线框：

15：

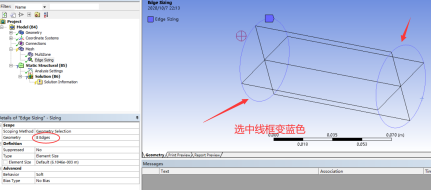

点击apply使线框被选中，变蓝

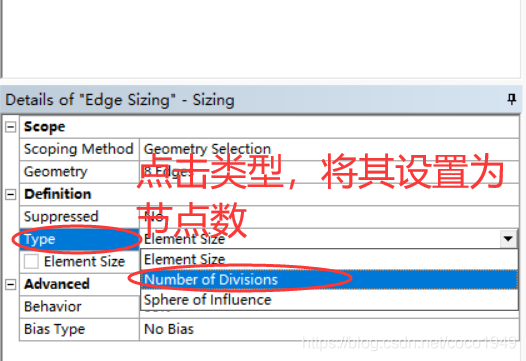

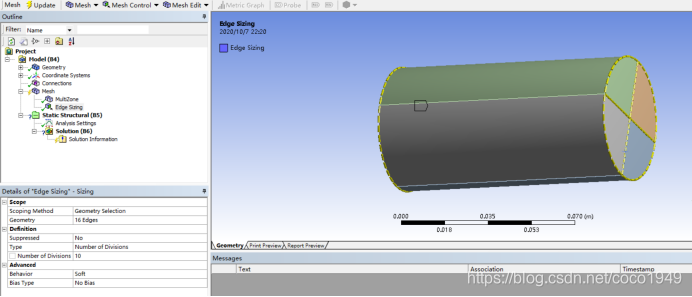

16：点击sizing下面的数据栏，将类型改为 节点数

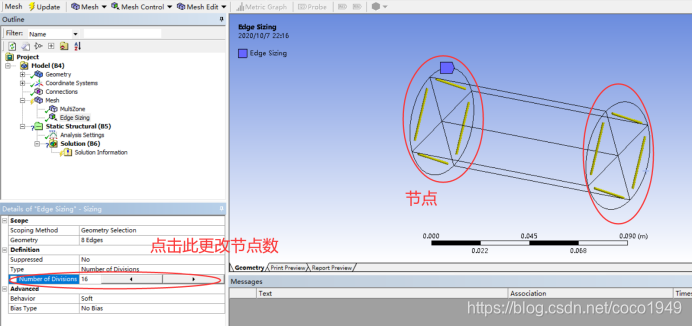

17：更改节点数，由于要使交面线两端的网格更加优美，因此要使两端的网格数相等不能产生突变即节点数一致

由于上述划分结果不理想。我们将节点数改为10，增加设置节点的线条

当我们将节点数设为12的时候发现底面网格仍然会有些不平整我们开始使用“扫面”

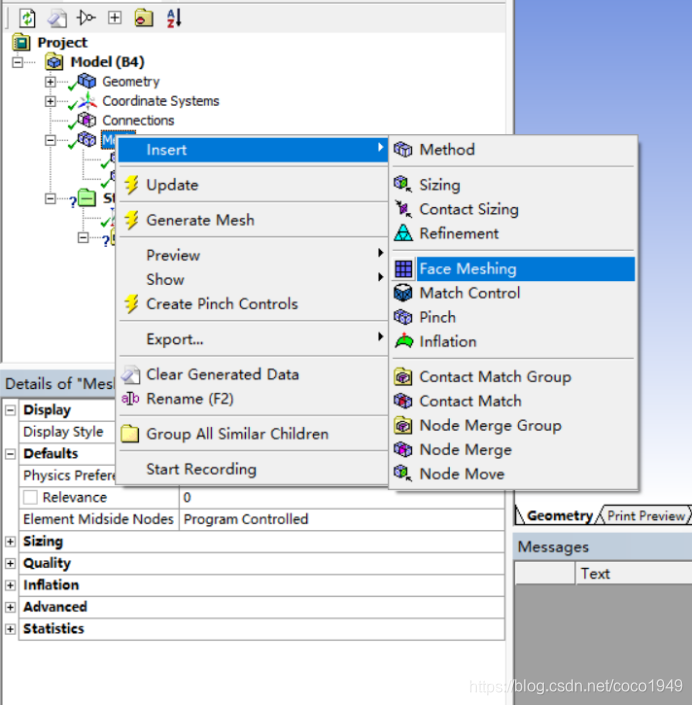

18：扫面：Mesh—insert—Face meshing

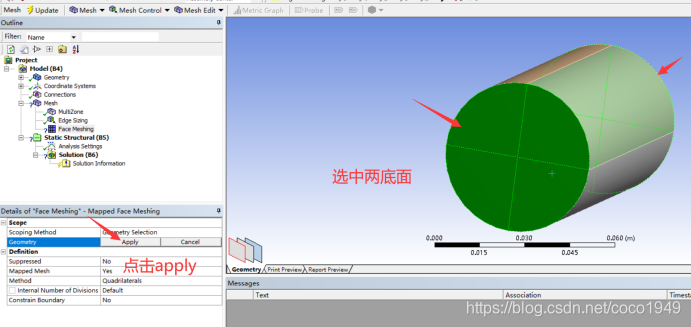

按住CTRL，选中两个底面，点击apply

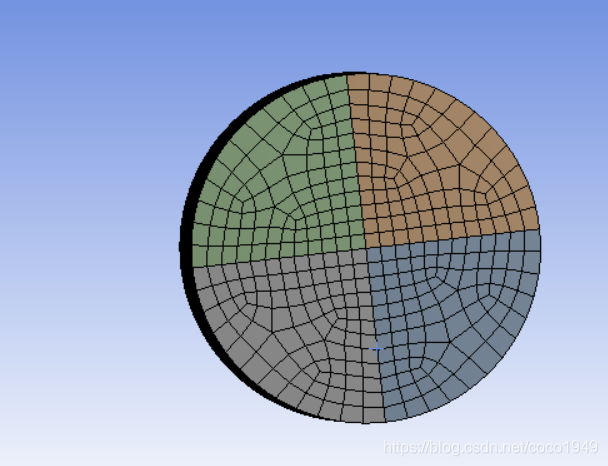

mesh—generate 刷新网格得到下图

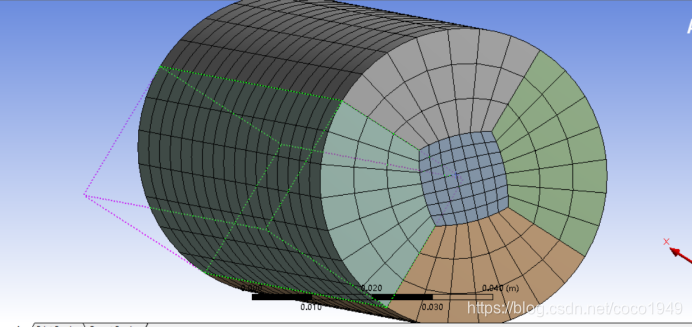

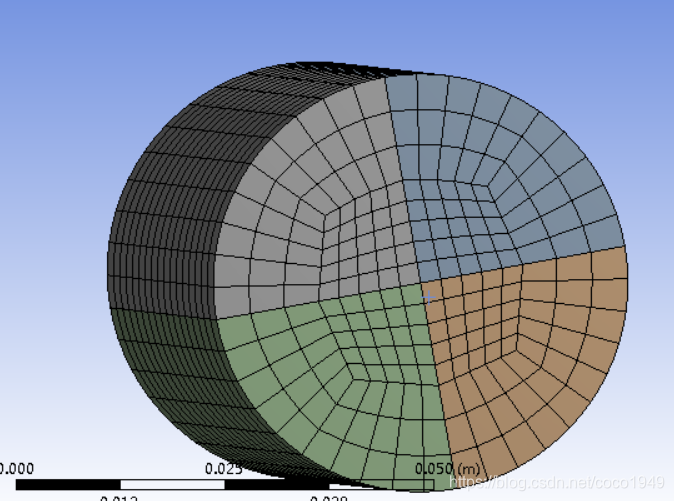

对比上篇博客（Workbench较为精细的网格划分）中的结果可发现：圆柱体采用五区划分效果会更好（下图并未使用扫面face meshing）
