简述：
1：在solidworks中从装配体（或零件）制作工程图；
2：进入工程图设置好图纸比例、放置合理的零件位置；
3：将工程图保存为DWG格式；
4:将保存的DWG格式的文件复制，打开DWG的副本，在副本中对图纸进行修改；
5：在打开的DWG副本中删除原有图纸的线框，用样条曲线和多行文字标号；
6：打印，在打印中选择PNG、打印区域为窗口等；
7：预览，预览后图没问题、位置也合适就选择保存路径保存。

1：在solidworks中从装配体（或零件）制作工程图

2：进入工程图设置好图纸比例、放置合理的零件位置；

比例视情况而定，由于我采用的是A1图纸，建模模型尺寸也比较大，故比例采用1：3

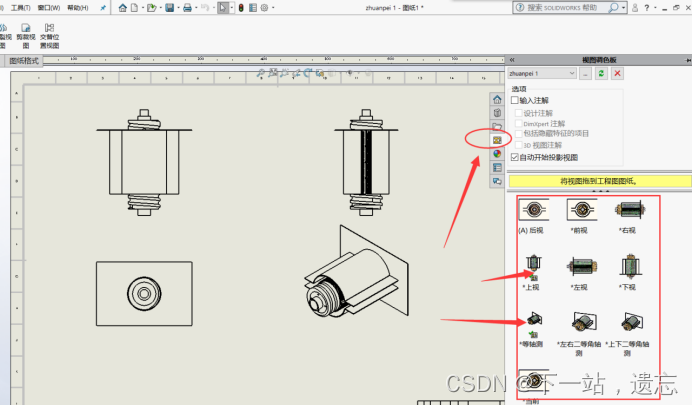

在调色板区域选择合理的放置零件

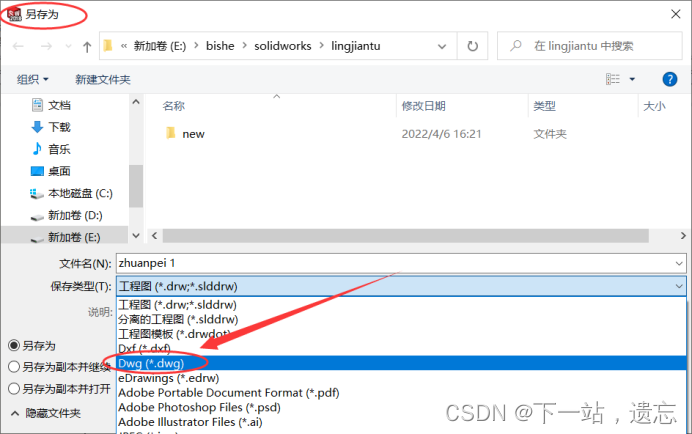

3：将工程图保存为DWG格式；

4:将保存的DWG格式的文件复制

打开DWG的副本，在副本中对图纸进行修改

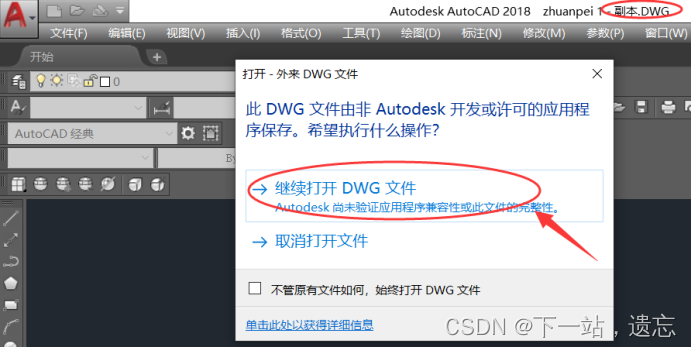

继续打开DWG文件后得到

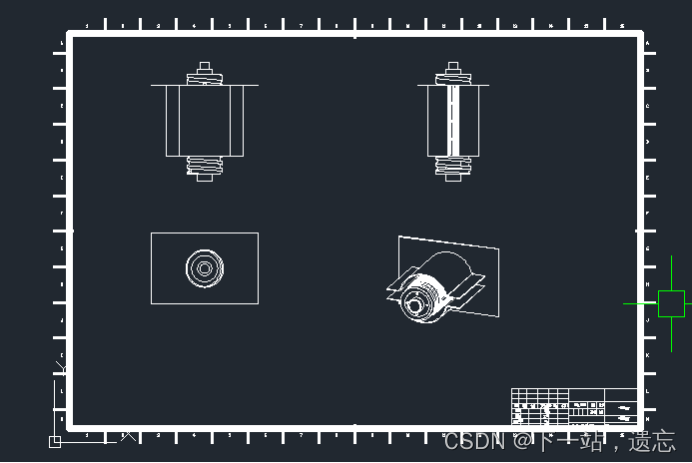

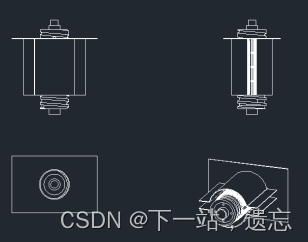

将文件中的线框删除得到

5：在打开的DWG副本中删除原有图纸的线框，主要用到样条曲线和多行文字标号；

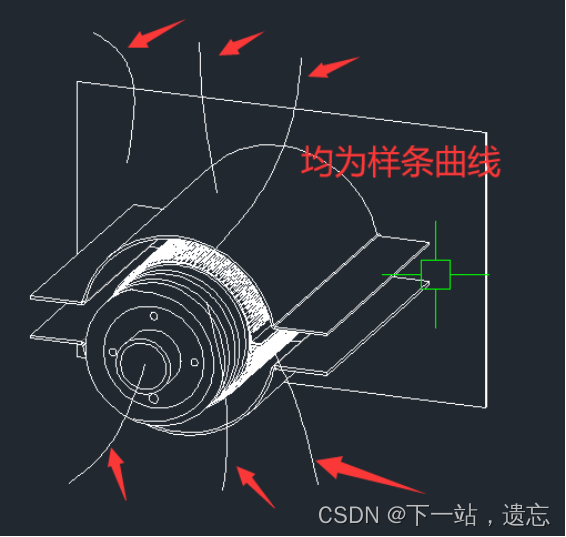

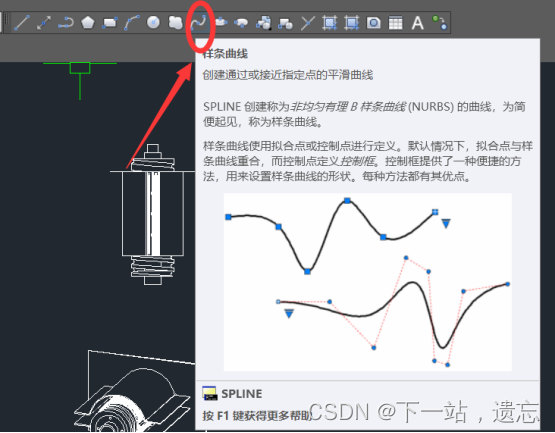

用样条曲线画引线

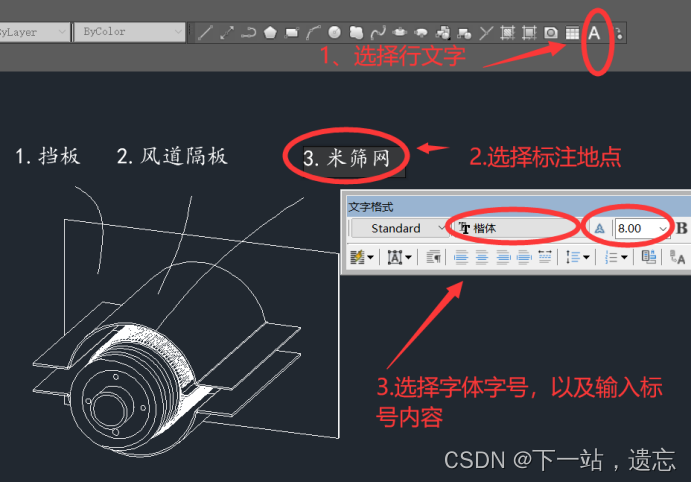

用多行文字对引线外为进行标号

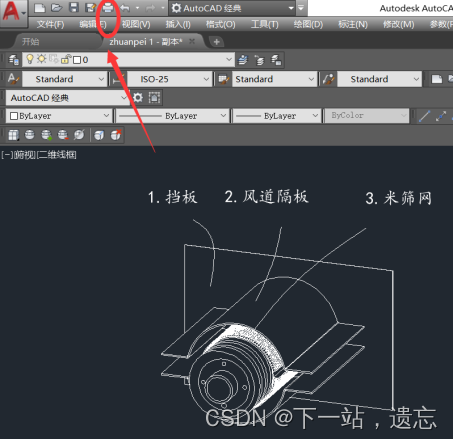

6：点击打印

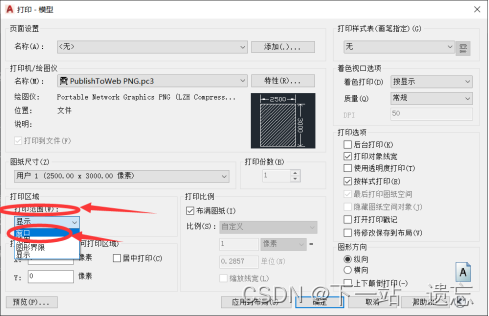

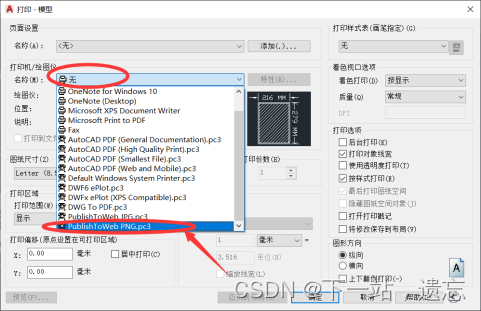

在打印弹出的窗口里将名称点击开，拉到最下面选择PNG格式

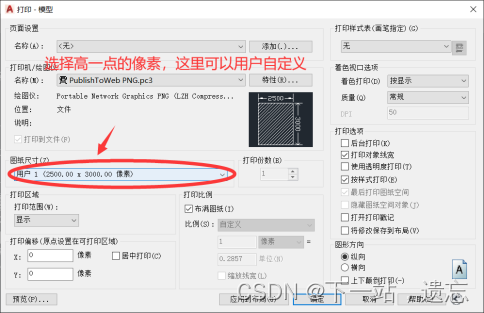

图纸尺寸，选择高一点的像速几千X几千的这里可以用户自定义

打印范围选择窗口

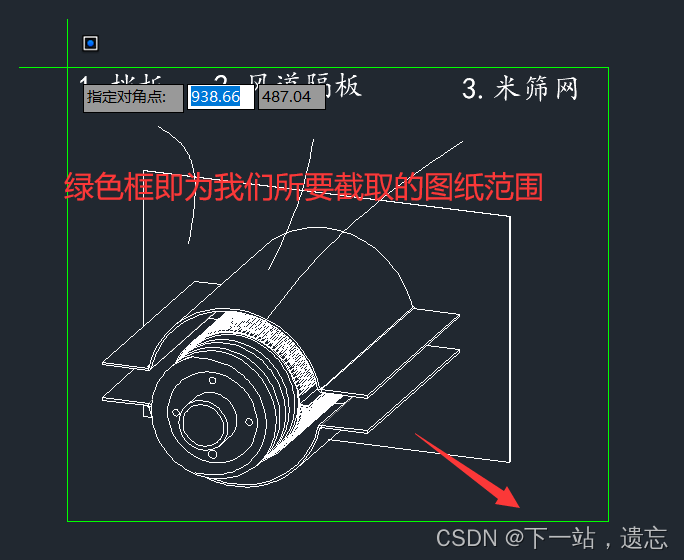

在选择窗口后会自动回到绘图界面选择所要出图的位置，也可以理解为截图的位置

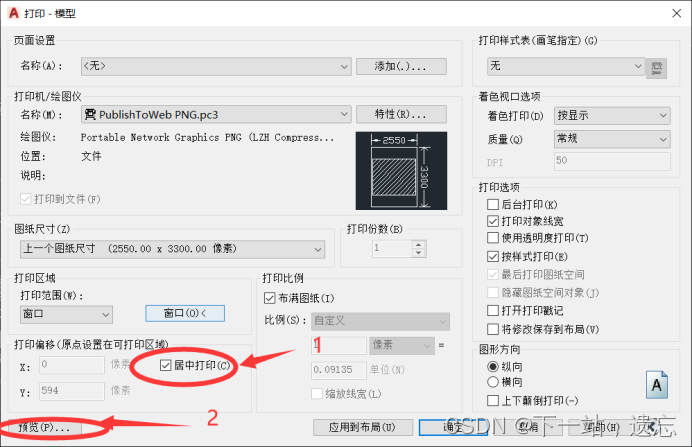

截取好后会自动弹回打印界面，勾选剧中打印

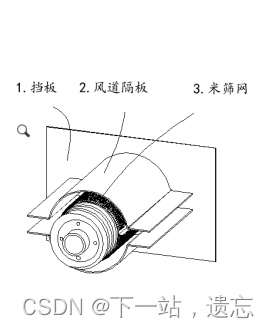

点击预览后观察所出的图纸，

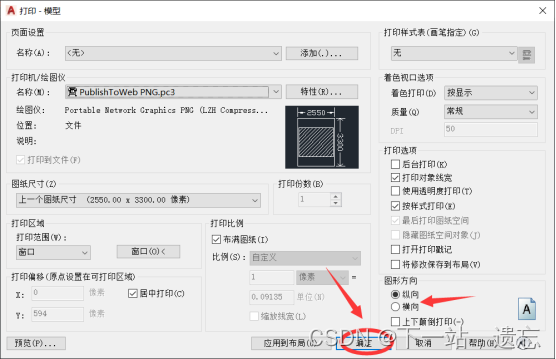

7：预览没问题后点击空格键，自动回到打印界面，选择确定；否则修改字号，打印范围或者将图形的方向改为纵向等。

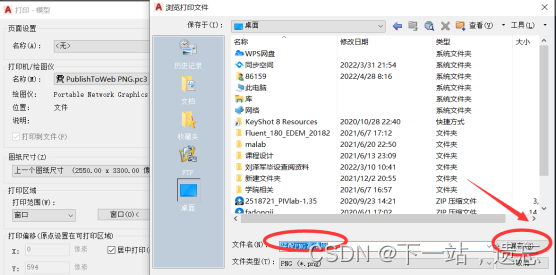

重命名，选择路径保存。
