本文介绍了如何在Workbench中对圆柱体模型进行分块区域划分，以解决自动网格划分不精确的问题。通过Solid Works建模并避免特征合并，使用分割和组合特征进行精细切割，最终在Workbench中进行Static Structural分析并生成网格。

workbench分块划分网格

简述：workbench中自动划分网格，有些区域自动化分网格不太精确或者较为凌乱，为解决该问题，我们需要分块区域划分。现我们以圆柱体为例简单的对其进行区域划分。

软件工具：solid works ，workbench

特别说明：Solid works建模，建模过程中的特征一定不要“合并结果”，并对模型进行“分割”、“组合|”，此外切割实体一定要将默认的“消除切割实体”去掉。

1：选定圆柱体其中的一底面，在该面绘图，绘制一条直径，推出绘图，点击插入—特征—分割—去掉下面的消除切割实体—点击分割实体
绘图—退出草图
在这里插入图片描述
插入特征—分割
在这里插入图片描述

进入后：去掉”消除实体“
在这里插入图片描述

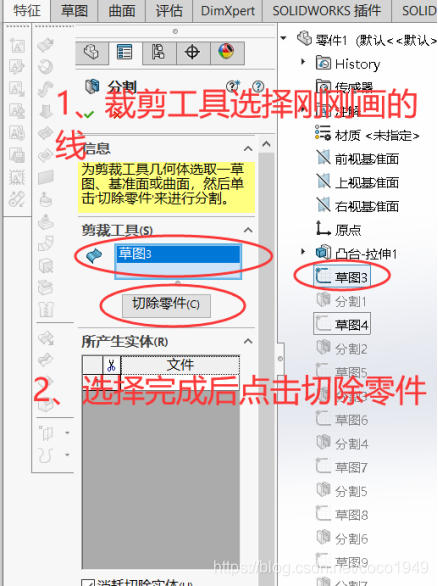

裁剪工具是之前画的线，选择好了之后点击切除零件
勾选好要切割的区域，点击enter
在这里插入图片描述
得到下图
