什么是unload 2？其实做DFT的人，在sim的时候都会见到这个log信息，我之前就产生过疑惑了，只是在周围同事，也没人思考这种问题。

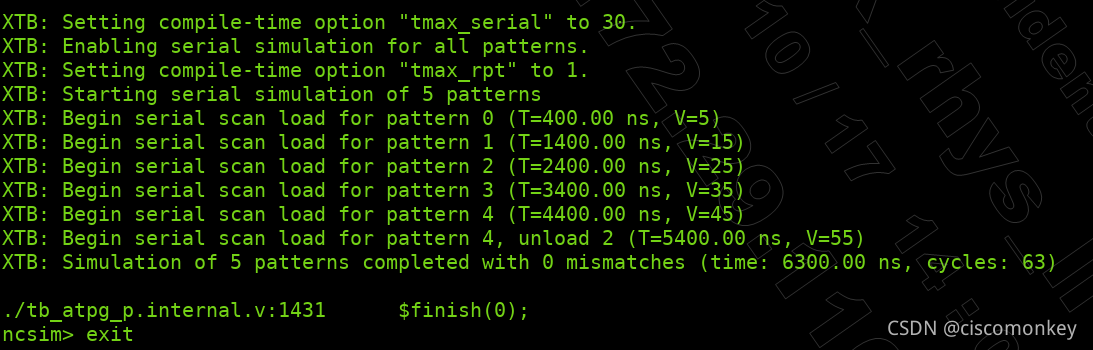

正如下图所示：
在最后一只pattern pattern 4的时候开始出现unload 2（T=5400ns V=55）
在这里插入图片描述
这是指的是这只pattern调用了多次 load_unload

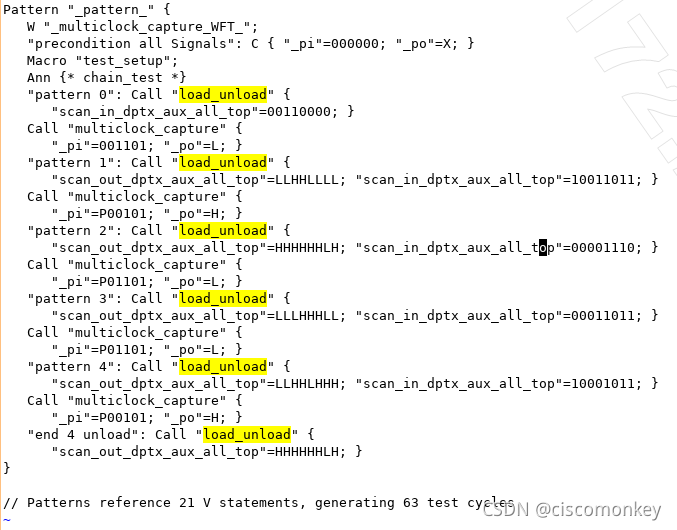

我们可以看看如下图所示的pattern：

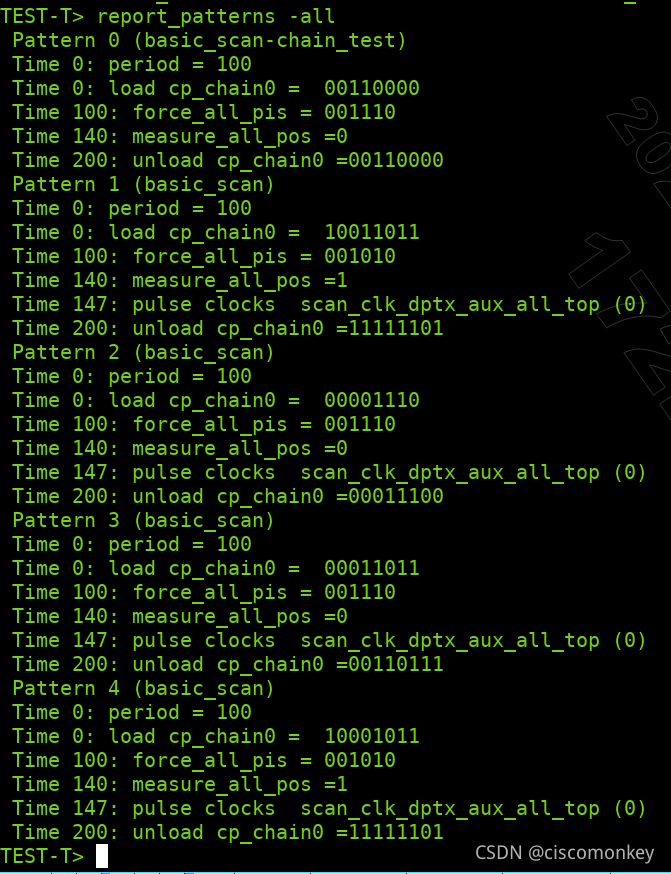

如下图所示，在最后一支pattern 4中，分为了两部分：
一部分是pattern 4 另一部分是 end 4 unload
可以看到end 4 unload 也调用了load_unload

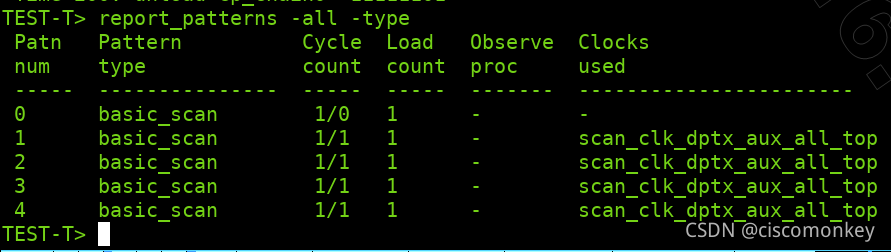

在这里插入图片描述
因为在load_unload的时候，我们知道每次调用一次load_unload时候，同时进行比值和load，但是比值是上一只pattern的值，因此，对于最后一只patern来讲，当然会需要自己比值自己的这只pattern。因此需要调用两次load_load。
