项目案例 | 某LNG码头三维可视化平台

01

项目背景

随着全球能源转型步伐加快，液化天然气（LNG）的进口与储运安全日益成为关乎国计民生的关键环节。某LNG接收站作为区域能源供应的重要枢纽，积极响应国家智慧能源与安全生产的号召，致力于推进码头的数字化、智能化转型升级。该码头认识到传统的运营管理模式在应对复杂工艺、突发应急事件时存在局限性，急需一个能够整合物理世界与数字信息的可视化管控平台。

02

项目简介

该码头旨在通过三维可视化平台，实现从码头装卸、储罐存储到能源输配的全流程透明化管理，将设备状态、环境参数、应急资源等关键信息作为综合监控指标，与运营管理参数进行联动分析。通过构建数字孪生体，模拟各类运营与应急场景，为码头的高效、安全运营提供前瞻性决策支持。

项目的核心目标包括：

1. 提供一个综合性的三维可视化平台，涵盖码头总览、设备管理、罐体监测、消防预案等多个核心业务维度

2. 实现LNG码头从宏观布局到设备内部结构的精确还原与透明化展示，提升状态感知能力

3. 利用数字孪生技术，对能源生产流程与应急响应预案进行三维可视化模拟，为运营优化与安全演练提供技术支撑

03

项目功能介绍

（一）交互部分

1. 多专题页面监控

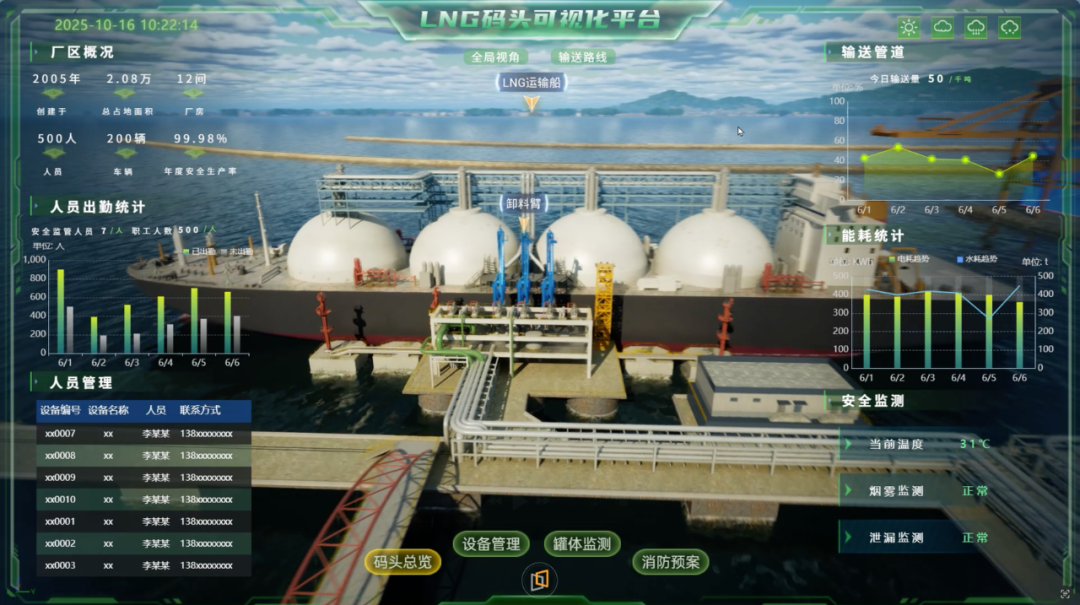

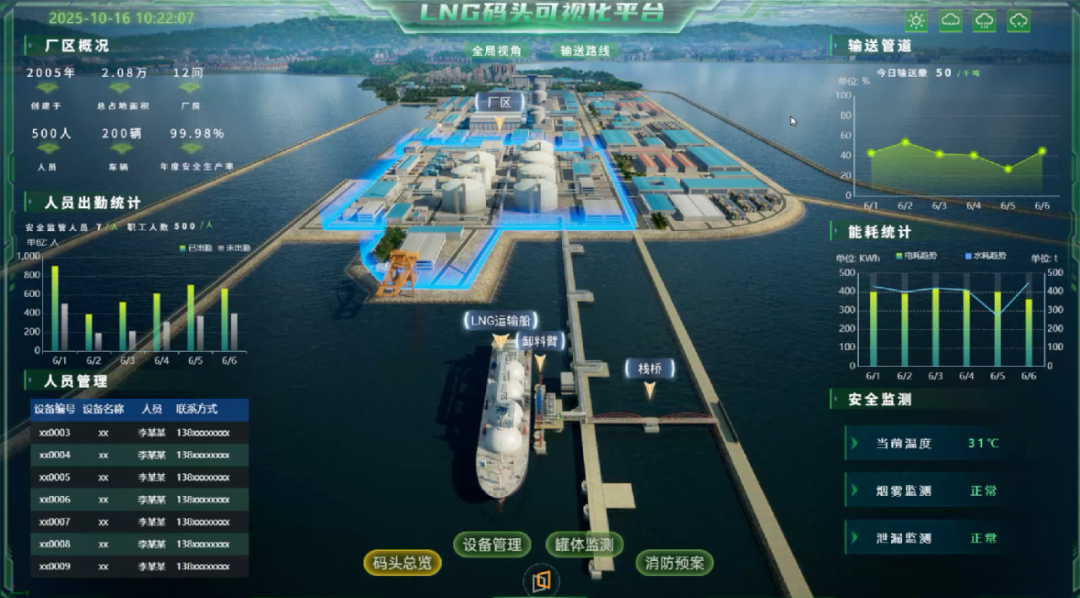

• 码头总览：提供码头整体的三维全景可视化，包括关键设备分布、实时输送量、安全状态概览等，用户可通过交互界面快速掌握码头综合运营状况

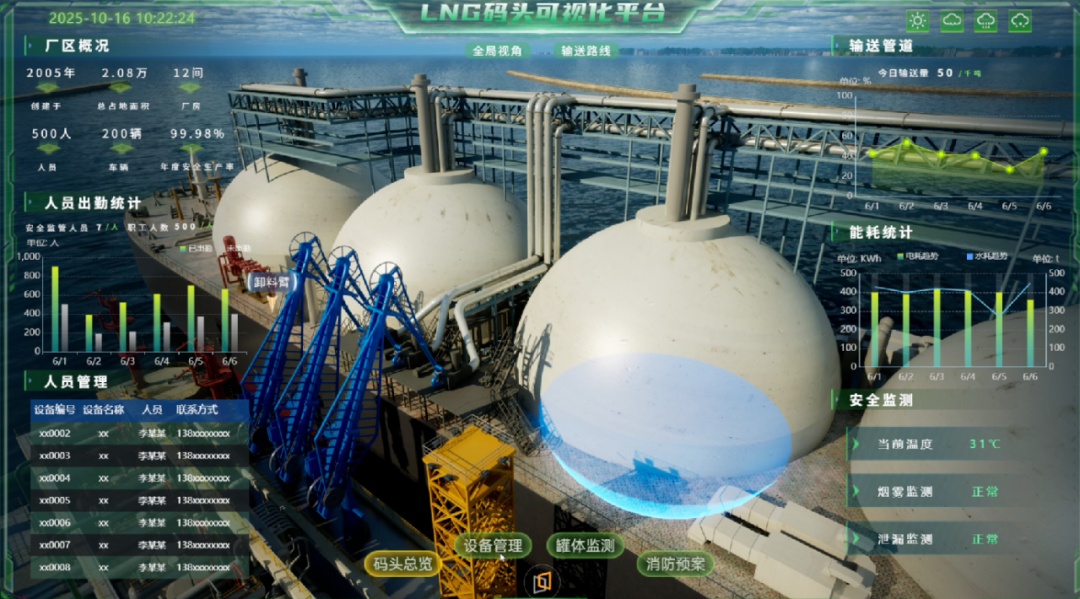

• 设备管理：展示码头核心设备（如卸料臂、储罐、ERC等）的三维模型、实时运行参数、健康状态及维护记录，实现设备全生命周期管理

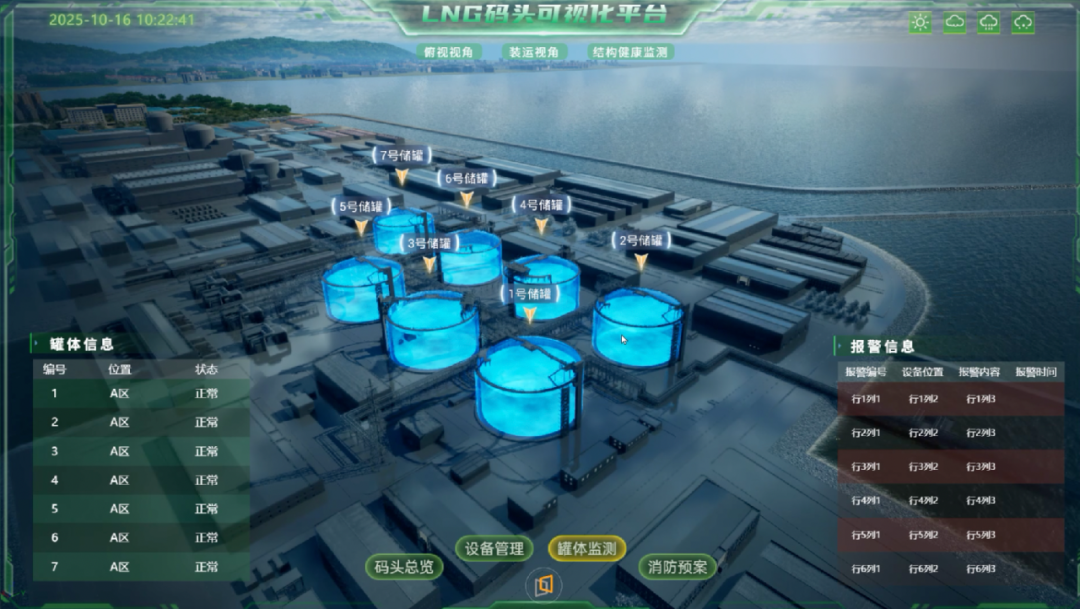

• 罐体监测：支持储罐内外结构的三维可视化展示，实时监测罐内液位、压力、温度等关键参数，并可模拟不同工况下的状态变化，确保储罐安全

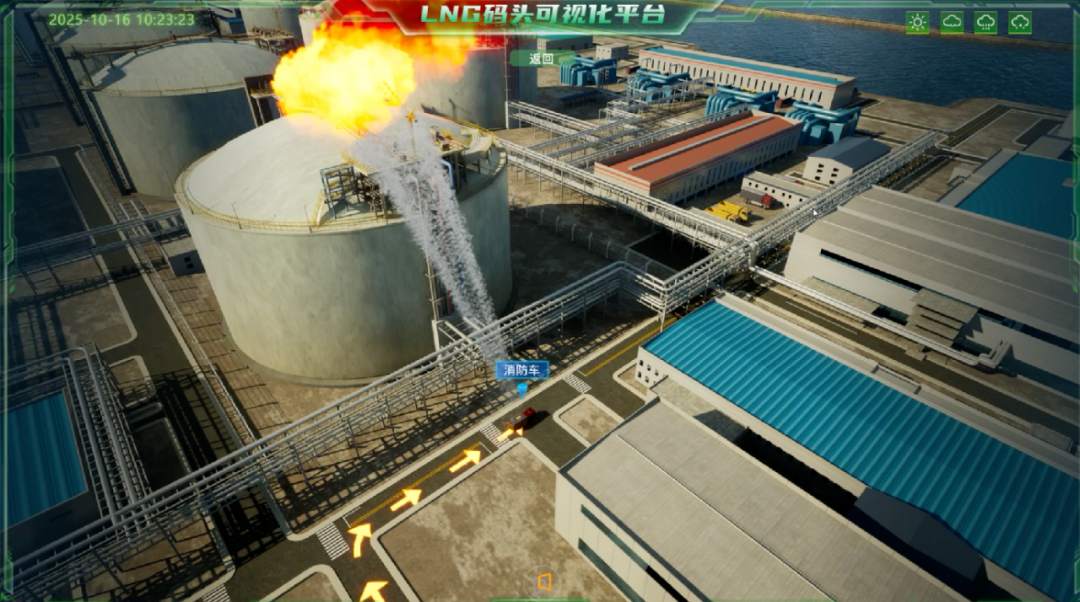

• 消防预案：集成消防设施位置、状态信息，并可动态模拟火灾、泄漏等突发事件，可视化展示应急响应路径、救援力量部署，辅助应急预案的制定与演练

2. 三维可视化展示

• 1：1精确还原与全景漫游：实现LNG码头从宏观布局到微观设备零件的1：1三维高精度还原，用户可进行第一人称或自由视角的全景漫游，沉浸式体验码头环境

• 能源生产过程三维可视化：通过三维动画形式，直观展示LNG船舶接卸、储存、气化、外输等整个生产流程的动态过程，使复杂工艺一目了然

• 应急模拟展示：针对可能发生的泄漏、火灾等事故，进行三维动态推演，模拟事故发展态势及处置过程，辅助进行风险评估与决策

• 储罐内部展示：支持穿透式查看储罐内部结构，包括内罐、保冷层等，直观监测内部状态

3. 动态编辑与交互

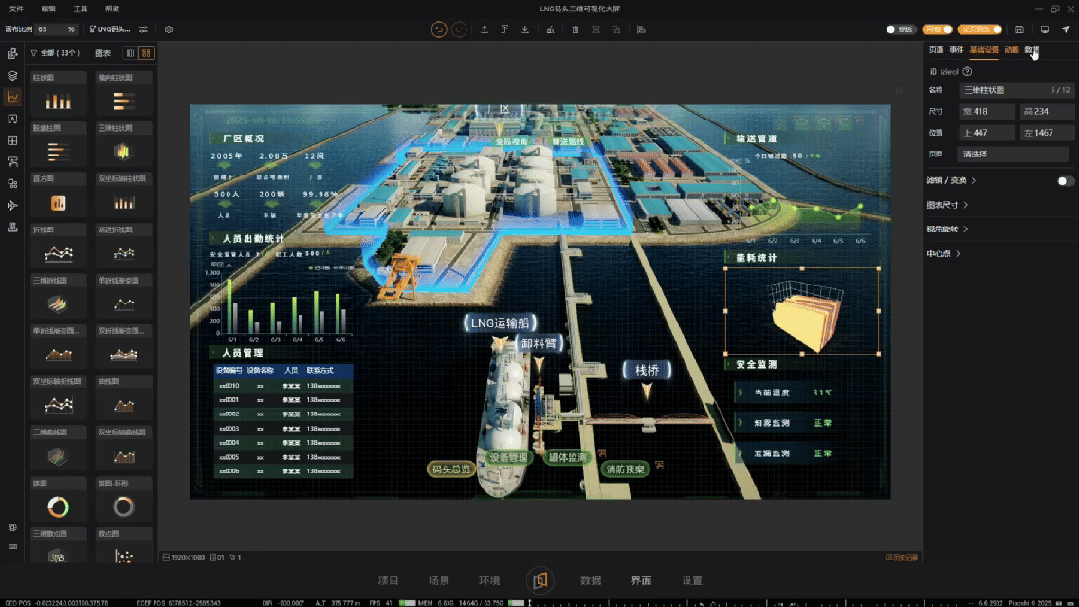

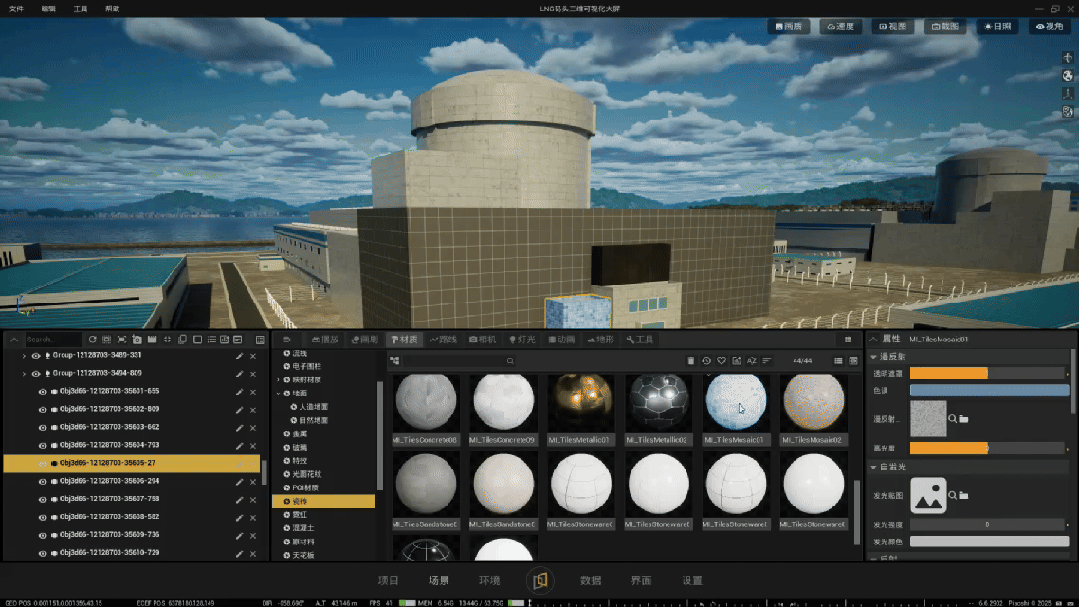

• 场景动态编辑：允许用户对三维场景中的设备标签、监测点位、动画效果等进行自定义配置与编辑，满足不同管理需求

• 图表动态编辑：业务数据图表支持实时数据动态关联与编辑，用户可根据分析重点，自定义数据维度、展示形式，生成个性化监控看板

（二）数据部分

1. 实时装卸效率监控

• 今日累计卸料量：动态显示从LNG运输船接收的天然气总量

• 卸料臂实时流量：直观展示正在作业的卸料臂的瞬时流量，并以进度条或仪表盘形式对比其额定流量

• 船舶在港时间：清晰记录当前靠泊船舶的作业进度与计划离港时间，提升码头周转效率

2. 储罐库存与状态概览

• 总库存量与罐容率：以环形图或百分比的形式，清晰展示所有储罐的实时总库存量及整体罐容率

• 各储罐液位/温度/压力：通过数据列表或迷你趋势图，并列展示每个储罐的关键运行参数，异常数据自动高亮预警

3. 能源外输与供应保障

• 实时外输流量：监测并显示正在向下游管网输送的天然气瞬时流量

• 日/月/年累计外输量：通过数据卡片或柱状图，展示不同时间维度的外输总量，支持与计划值的对比分析

• 管网压力监测：实时监控外输管网的关键节点压力，确保供应稳定

4. 安全运行保障

• 安全生产天数：醒目地展示码头自上次可记录安全事故以来，已持续安全运行的天数，强化安全意识

• 今日安全巡检完成率：统计当日计划的设备巡检任务已完成的比例

• 实时报警统计：以动态数字标签形式，汇总展示当前“未处理”、“已处理”和“紧急”报警的数量，点击可查看详情

5. 环保与能耗指标

• 关键区域可燃气体浓度：监控卸料区、储罐区等关键位置的可燃气体探测器读数，数值超标即时报警

• 单位能耗指标：展示处理每吨LNG所消耗的电能、水等资源情况，助力绿色低碳运营
