如何解决人工关节复杂曲面检测难题？基于CMM三坐标测量股骨柄检测的案例解析

在骨科医疗器械制造领域，对人工髋关节的核心组件——人工股骨头与假体股骨柄，其复杂的仿生曲面和严苛的表面光洁度要求，传统的卡尺和投影仪已经没有办法满足医疗器械质量控制的检测需求。面对FDA和ISO 7206的严苛标准，如何利用三坐标测量机，解决人工关节复杂曲面检测难题？

一、测量的两大难点

首先我们需要明白工程师面临的真实痛点：
1.人工股骨头的0.005mm 以内的球度检测难
‍人工股骨头由钴铬钼合金或陶瓷制成，表面光洁度达到镜面级别。股骨头球度检测难点在于其高要求（通常在 0.005mm 以内）。普通的点触式测量采样点太少了，根本没有办法还原真实的球体形态，还容易划伤昂贵的镜面表面。
2.股骨柄的自由曲面测量难
为了贴合人体髓腔，股骨柄设计充满了不规则的自由曲面。这里没有标准的几何元素（如圆、直线），唯一的参照标准就是 3D CAD 数模。如何建立准确的坐标系并评价股骨柄面轮廓度，是最大的技术门槛。

二、解决方案：高精度三坐标 + 连续扫描技术
面对这些棘手的几何特征，单纯靠堆砌设备精度是行不通的。我们的工程师经过多次验证，最终为客户确定了“硬件+软件”的双重解决方案：连续接触式扫描测头配合专业的CAD数模比对软件（如PowerDMIS的高级曲面模块）。
硬件层面：启用连续接触式扫描测头。这改变了传统“打点”的低效模式，测头能紧贴工件表面进行高密度连续采集，就像在地图上绘制等高线一样，瞬间生成海量点云数据。

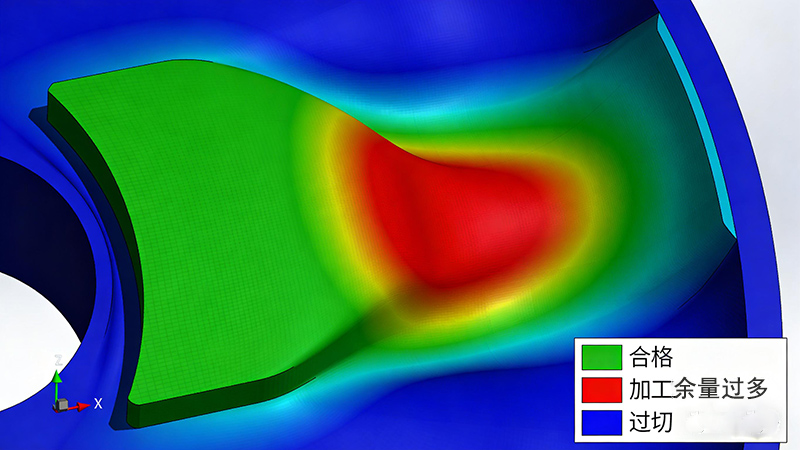

软件层面：配合专业的CAD数模比对软件（如PowerDMIS的高级曲面模块）。这种方式最直观的好处就是“让误差显形”——生产主管看到的不再是枯燥的数字，而是一张全色差图谱。

哪里红了代表加工余量多了，哪里蓝了代表过切了，一眼便知，这对于后续工艺调整（如修正CNC刀补）具有很高的参考价值。

三、实操案例复盘

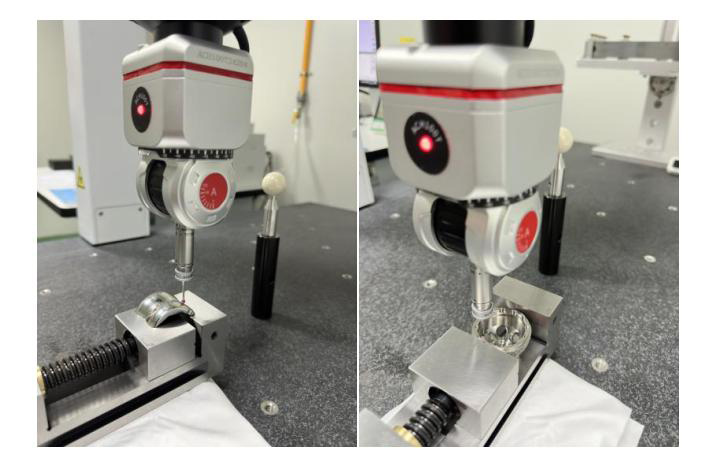

步骤 1：无应力装夹与坐标系建立
很多新手容易在这一步翻车。对于股骨柄这种异形件，千万不能用虎钳硬夹。我们专门设计了一套仿形柔性夹具，并利用 RPS (参考点系统) 建立坐标系。这里有个实战经验分享：建坐标时一定要避开涂层区域！因为喷涂厚度的微小差异，足以让整个坐标系“歪楼”，导致后续所有测量数据失效。

步骤 2：人工股骨头的球度扫描
操作：设定三坐标沿股骨头赤道线及多个经度方向进行连续扫描，采集至少 500 个数据点。
数据分析：通过最小二乘法 (Least Squares) 拟合球体。软件计算出的不仅仅是直径，更是输出了一份详细的球度误差报告。

在某次测试中，我们捕捉到了 3 微米的椭圆化趋势，这是普通三点测圆法绝对发现不了的。

步骤 3：股骨柄的 3D 轮廓度比对
操作：导入 IGES/STEP 格式的理论数模。测头沿着股骨柄的脊线和侧面进行路径扫描。
结果可视化：软件将实际扫描的点云与理论数模重叠。

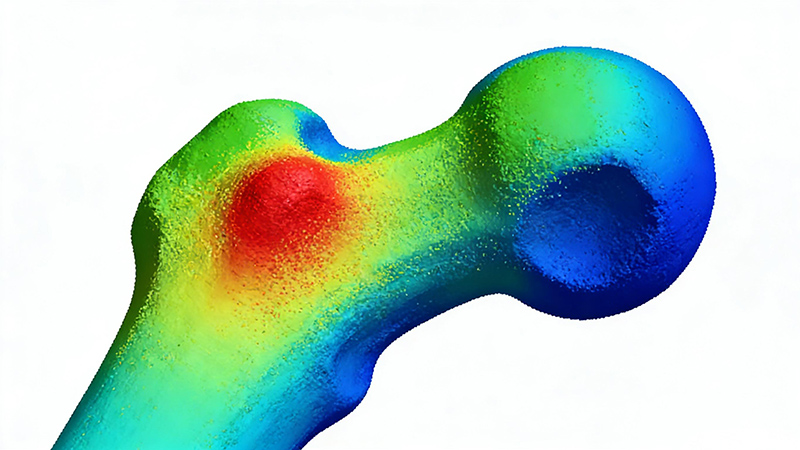

屏幕上生成了一张“热力图”。绿色代表合格（误差在公差带内），红色代表凸起（加工余量过多），蓝色代表凹陷（过切）。这种直观的报告对于指导 CNC 修正刀补参数具有决定性意义。

四、 总结与建议

在实际生产中，三坐标测量仪的价值早已超越了单纯的判别工具，它更像是生产制程的‘体检医生’，帮我们把控住每一个工艺细节。

对于医疗器械制造商而言，选择具备连续扫描功能和强大曲面处理能力的三坐标，是确保产品通过医疗体系认证（如 GMP、ISO 13485）的基石。这不仅是对患者安全的负责，更是品牌高端化转型的必经之路。
