三坐标测量仪解决塑胶件形变与精度测量难题

标题一、测量难点

塑胶件材料柔软、易变形、热膨胀系数高等特性，使传统测量方法面临重复性差、数据不完整的困境。三坐标测量仪精准、高效，转为解决复杂测量难题而生，能有效解决塑胶件测量误差大的难题。

标题二、三坐标测量解决方案

1.先进导轨技术
如高精度的花岗岩导轨，热膨胀系数极低，在不同温度环境下仍能保持稳定的几何精度，确保了测量过程中测头移动的平稳性与准确性，从基础结构上保障了测量精度。
2.测头
配备的高精度测头分辨率可达亚微米级别，能够敏锐捕捉塑胶件表面极其细微的尺寸变化。并且，三坐标测量机还具备完善的测头校正系统，通过精确的校正算法，可实时补偿测头在不同位置和角度下产生的测量误差 ，保证测头在整个测量范围内都能输出精准可靠的数据。
3.测量软件
测量软件中内置的先进数据处理与误差补偿算法，会对采集到的大量测量点数据进行深度分析与处理，进一步消除因测量过程中各种因素引入的误差，从而得出更为精确的测量结果。

标题三、实际应用场景

对于塑胶件的各种复杂形状和结构，三坐标测量机通过灵活多变的测头和智能编程测量功能，轻松实现精准测量。其测头可配备多种类型的测针，如加长针、星形针等，能深入塑胶件的内部孔洞、狭窄缝隙以及复杂曲面等部位进行测量 。

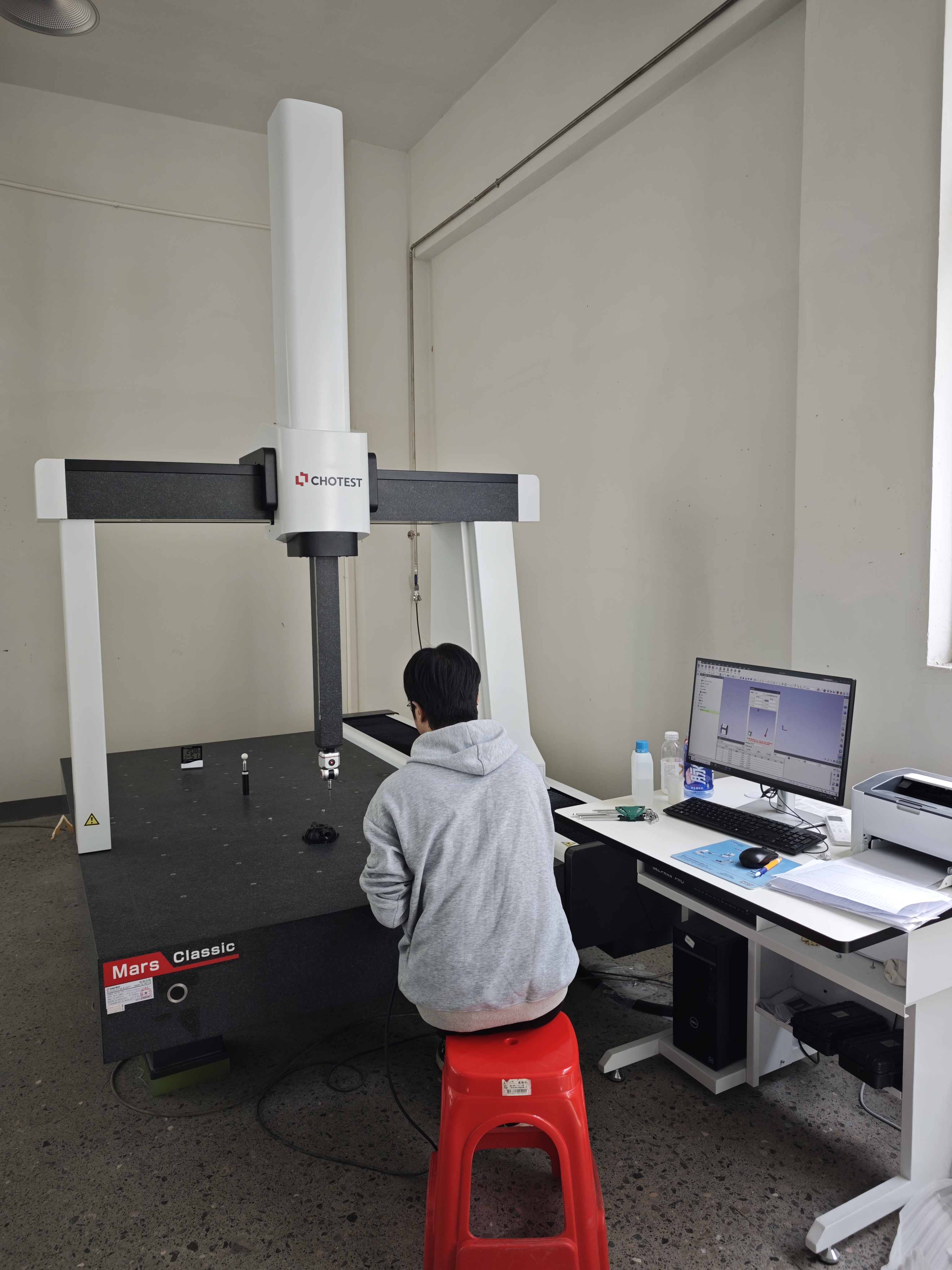

图：中图仪器三坐标测量塑胶件

标题四、核心技术策略

1.低测量力扫描技术
采用光学式或微力应变片测头，实现测量力低于0.1N的持续扫描。在汽车仪表板卡扣位置度检测中，避免因测量压力导致的特征变形，将重复性偏差从±0.15mm降低至±0.02mm。
2.智能基准构建方案
针对塑胶件装夹易变形的特点，通过最佳拟合算法替代传统六点定位法。在手机外壳平面度检测中，自适应匹配数模基准，消除因装夹应力引入的测量误差，使装配间隙评估更接近真实工况。
3.全特征一体化检测
结合非接触式激光扫描与触发式测量，同步获取轮廓度与关键位置度数据。在齿轮箱塑胶组件检测中，一次装夹即可完成92%特征的测量，效率较传统检具提升三倍。
4.温度自适应补偿
建立材料热膨胀系数与环境温度的关联补偿模型。在LED灯罩批量检测中，通过实时温度监测自动修正测量结果，使不同生产批次件的质量对比具备统一基准。

塑胶件测量已从简单的尺寸验证，升级为制造工艺优化的关键环节。通过针对性的测量策略与系统补偿，企业可在保证精度同时，显著缩短产品上市周期，构建差异化质量优势。
