虚幻引擎UE5专用服务器游戏开发-13 添加数值仪表控件类

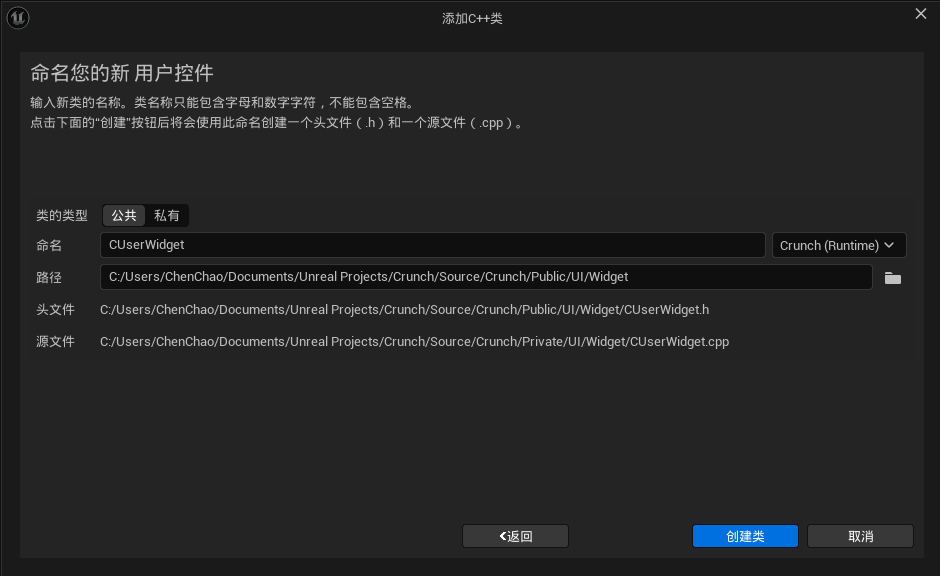

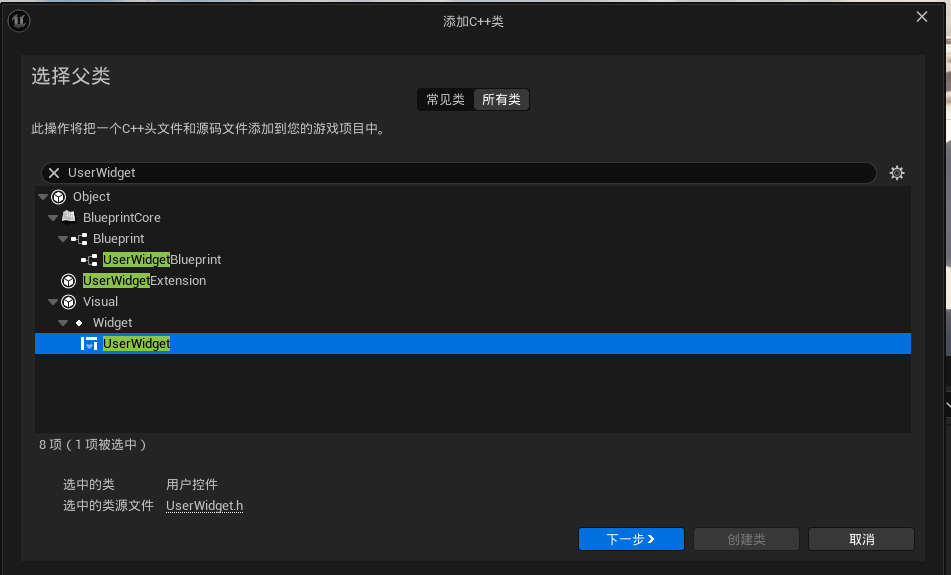

1.创建UserWidget类。

它的子类：class CRUNCH_API UValueGauge : public UCUserWidget

2.Source/Crunch/Crunch.Build.cs：

添加：

PrivateDependencyModuleNames.AddRange(new string[]
		{
			"GameplayAbilities",
			"GameplayTasks",
			"GameplayTags",
			"UMG",
			"Slate",
			"SlateCore"
		});

3.添加变量和方法：

Source/Crunch/Public/UI/Widget/ValueGauge.h:

// Copyright@ChenChao

#pragma once

#include "CoreMinimal.h"
#include "UI/Widget/CUserWidget.h"

#include "ValueGauge.generated.h"

class UTextBlock;
class UProgressBar;
/**
 *
 */
UCLASS()
class CRUNCH_API UValueGauge : public UCUserWidget
{
	GENERATED_BODY()
public:
	//预构造
	virtual void NativePreConstruct() override;

	//修改值
	void SetValue(float NewValue, float NewMaxValue);
private:
	//进度条颜色
	UPROPERTY(VisibleAnywhere, Category ="Visual")
	FLinearColor BarColor;
	//进度条
	UPROPERTY(VisibleAnywhere, meta = (BindWidget))
	TObjectPtr<UProgressBar> ProgressBar;
	//文本框
	UPROPERTY(VisibleAnywhere, meta = (BindWidget))
	TObjectPtr<UTextBlock> ValueText;

};

Source/Crunch/Private/UI/Widget/ValueGauge.cpp:

// Copyright@ChenChao


#include "UI/Widget/ValueGauge.h"

#include "Components/ProgressBar.h"
#include "Components/TextBlock.h"

void UValueGauge::NativePreConstruct()
{
	Super::NativePreConstruct();
	ProgressBar->SetFillColorAndOpacity(BarColor);		//进度条设置颜色
}

void UValueGauge::SetValue(float NewValue, float NewMaxValue)
{
	if (NewMaxValue == 0)
	{
		UE_LOG(LogTemp, Warning, TEXT("Value Gauge: %s, 新的最大值不能是0."), *GetName());
		return;
	}
	//设置进度条百分比
	float NewPercent = NewValue / NewMaxValue;
	ProgressBar->SetPercent(NewPercent);

	//处理文本格式化：最大小数位为0
	FNumberFormattingOptions FormattingOptions = FNumberFormattingOptions().SetMaximumIntegralDigits(0);

	//设置文本框内容
	ValueText->SetText(
		FText::Format(//格式化文本
		FTextFormat::FromString("{0}/{1}"),
				FText::AsNumber(NewValue, &FormattingOptions),
				FText::AsNumber(NewMaxValue, &FormattingOptions)
			)
	);
}

该代码实现了一个Unreal Engine的数值计量器控件，主要功能是通过进度条和文本来显示当前值与最大值的比例关系。以下是关键实现分析：

1. ‌控件初始化‌
   NativePreConstruct方法中通过SetFillColorAndOpacity设置了进度条的初始颜色，确保UI构建时即应用预设颜色。

2. ‌数值安全处理‌
   SetValue方法包含对NewMaxValue=0的防御性检查，避免除零错误并通过UE_LOG输出警告日志。

3. ‌UI同步更新‌

   • 进度条使用SetPercent更新百分比显示
   • 文本控件采用FText::Format实现"当前值/最大值"的格式化显示
   • 通过FNumberFormattingOptions限制数值显示为整数

4. ‌改进建议‌

   • 可增加颜色渐变功能，根据百分比变化自动调整进度条颜色
   • 建议添加数值变化动画效果提升用户体验
   • 可扩展支持不同数值格式（如百分比模式）

该实现符合UE控件开发规范，通过BindWidget绑定的控件需确保在UMG蓝图中存在同名元素。若需更复杂仪表盘功能，可参考面板仪表盘的绘制方法实现。

4。修改代码，增加颜色渐变功能，根据百分比变化自动调整进度条颜色

Source/Crunch/Public/UI/Widget/ValueGauge.h：

// Copyright@ChenChao

#pragma once

#include "CoreMinimal.h"
#include "UI/Widget/CUserWidget.h"

#include "ValueGauge.generated.h"

class UTextBlock;
class UProgressBar;
/**
 *
 */
UCLASS()
class CRUNCH_API UValueGauge : public UCUserWidget
{
	GENERATED_BODY()
public:
	//预构造
	virtual void NativePreConstruct() override;

	//修改值
	void SetValue(float NewValue, float NewMaxValue);
private:
	//进度条颜色
	UPROPERTY(VisibleAnywhere, Category ="Visual")
	FLinearColor BarColor;
	// 添加颜色渐变参数
	UPROPERTY(EditAnywhere, BlueprintReadWrite, Category="Visual",meta=(AllowPrivateAccess))
	FLinearColor MinColor = FLinearColor::Red;
	UPROPERTY(EditAnywhere, BlueprintReadWrite, Category="Visual",meta=(AllowPrivateAccess))
	FLinearColor MaxColor = FLinearColor::Green;
	//进度条
	UPROPERTY(VisibleAnywhere, meta = (BindWidget))
	TObjectPtr<UProgressBar> ProgressBar;
	//文本框
	UPROPERTY(VisibleAnywhere, meta = (BindWidget))
	TObjectPtr<UTextBlock> ValueText;


};

Source/Crunch/Private/UI/Widget/ValueGauge.cpp：

// Copyright@ChenChao


#include "UI/Widget/ValueGauge.h"

#include "Components/ProgressBar.h"
#include "Components/TextBlock.h"

void UValueGauge::NativePreConstruct()
{
	Super::NativePreConstruct();
	// 初始化时应用默认颜色
	if(ProgressBar) ProgressBar->SetFillColorAndOpacity(MinColor);
}

void UValueGauge::SetValue(float NewValue, float NewMaxValue)
{
	if (NewMaxValue == 0)
	{
		UE_LOG(LogTemp, Warning, TEXT("Value Gauge: %s, 新的最大值不能是0."), *GetName());
		return;
	}
	// 计算当前百分比
	const float Percent = FMath::Clamp(NewValue / NewMaxValue, 0.0f, 1.0f);

	// 颜色插值计算
	const FLinearColor CurrentColor = FLinearColor::LerpUsingHSV(
		MinColor,
		MaxColor,
		Percent
	);

	// 更新UI
	if(ProgressBar)
	{
		ProgressBar->SetPercent(Percent);
		ProgressBar->SetFillColorAndOpacity(CurrentColor);
	}

	if (ValueText)
	{
		//处理文本格式化：最大小数位为0
		FNumberFormattingOptions FormattingOptions = FNumberFormattingOptions().SetMaximumIntegralDigits(0);

		//设置文本框内容
		ValueText->SetText(
			FText::Format(//格式化文本
			FTextFormat::FromString("{0}/{1}"),
					FText::AsNumber(NewValue, &FormattingOptions),
					FText::AsNumber(NewMaxValue, &FormattingOptions)
				)
		);
	}

}
