STMF103XX时钟选择和delay介绍

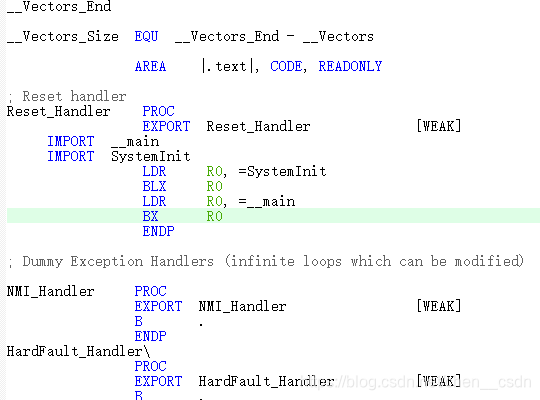

在stm32f10xx的启动文件中(startup_stm32f10x_xx.s)，我们可以找到SystemInit

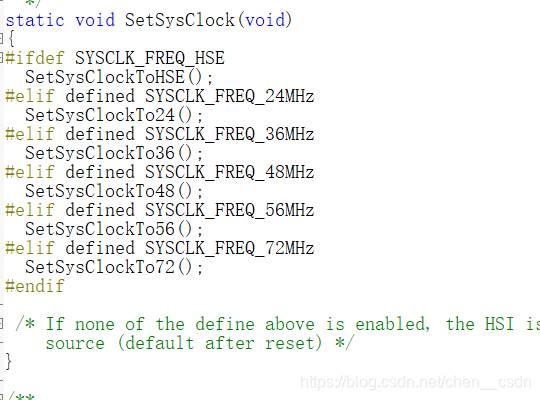

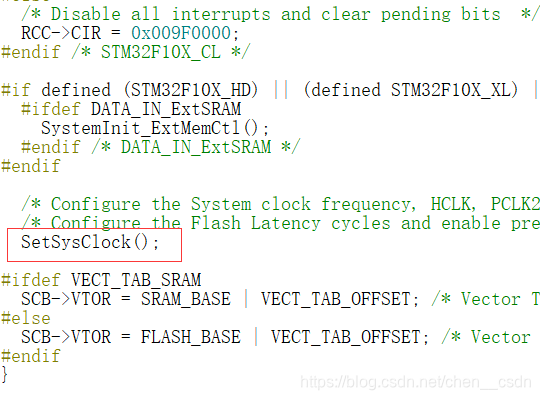

 跳转之后在函数最下发有一个 SetSysClock();

 再次跳转之后，选择对应的函数，默认为SetSysClockTo72()，因为定义了宏SYSCLK_FREQ_72MHz

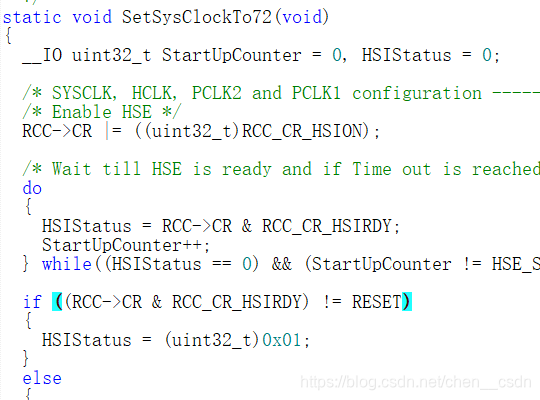

 再次跳转之后：

 在此函数中，我们需要选择时钟源，stm32f10xx默认选择外部时钟(HSE)作为时钟源，如果没有外部时钟可以根据需求修改这里

时钟源选择(公司板子没有外部晶振，所以此截图中，我选择了RCC_CR_HSION作为时钟源)

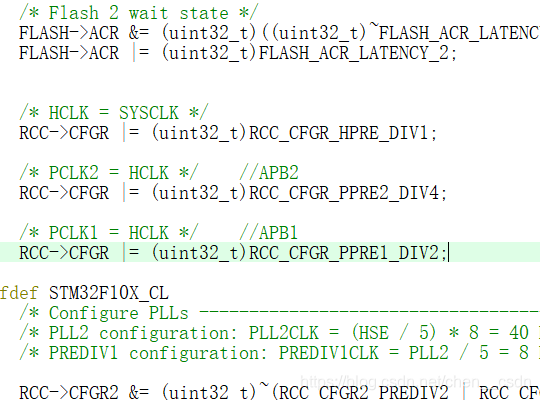

设置片上外设的时钟：

AHB不分频，APB1进行2分频，APB2进行4分频

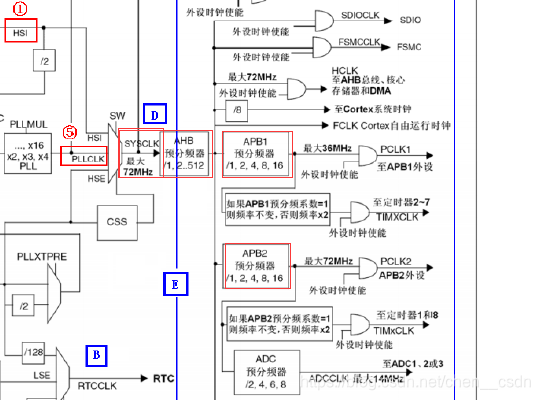

 stm3部分时钟系统:

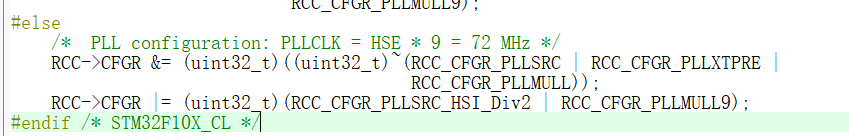

 最后设置：

对高速内部时钟进行2分频，然后9倍频得到36MHZ的时钟，因此需要修改宏#define SYSCLK_FREQ_72MHz 36000000

 以上即为对stm32时钟源的设置和选择

================================================================================

SYSTEM下的delay相关函数介绍:

 函数SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK_Div8)例程中介绍是选择外部时钟，个人理解为选择时钟源进行8分频，并没有什么外部时钟，从时钟系统图中可以看出，我们有两种选择，可以进行8分频也可以不进行分频 。因此我们需要进行除以8000000来得到1us的时间需要多个计数，因为我设置了36MHZ，所以/8只是取模，因此delay时间也是不准确的，如果一定要准确的delay延时，可以将时钟倍频到8的整数倍，比如40MHZ,48MHZ,之前我倍频的只有9，所有只有36MHZ，倍频的倍数从时钟系统图可以看出最大也就16倍

如果你不想分频，可以如下做(不含系统)：

void delay_init()
{
	u32 reload;
	SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK);//选择外部时钟  HCLK
	fac_us=SystemCoreClock/1000000;				//不论是否使用OS,fac_us都需要使用
	fac_ms=fac_us*1000;

    //此时fac_us=36;fac_ms=36000;
    //当使用delay_ms时,传入参数最大值为：0xFFFFFF/36000=466,如果需要更长延时，需要多次调用
    //如果时钟频率更大，能传入的参数的值就更小
}

以上对delay_init的初始化中，都是不带系统的，所以delay时间都是直接使用SysTick，但是如果我们使用了系统的话，系统的时钟节拍也是用SysTick，那么就会导致SysTick错乱，所以在存在系统的时候，SysTick中计数器值前后两次相减的值最终大于等于我们传入的参数，即得到我们需要的延时时间，因此不对SysTick进行操作，SysTick不会错乱

其中这个几个函数意思大概如下：

#define configTICK_RATE_HZ	(1000)

//fac_us:36    1us需要36个计数
//fac_ms:1
//reload:36000000/1000=36000,也就是1ms，下方开启SYSTICK中断，reload是36000
//所以SYSTICK是一直以1ms为单位无限的循环下去，同时1ms也是作为系统的时钟节拍

//systick中断服务函数,使用ucos时用到
//开启了SYSTICK中断，这个是中断函数，在xPortSysTickHandler函数中有xTaskIncrementTick
//系统的时钟节拍变量就是一直在这个函数中累加的
void SysTick_Handler(void)
{
    if(xTaskGetSchedulerState()!=taskSCHEDULER_NOT_STARTED)//系统已经运行
    {
        xPortSysTickHandler();
    }
}

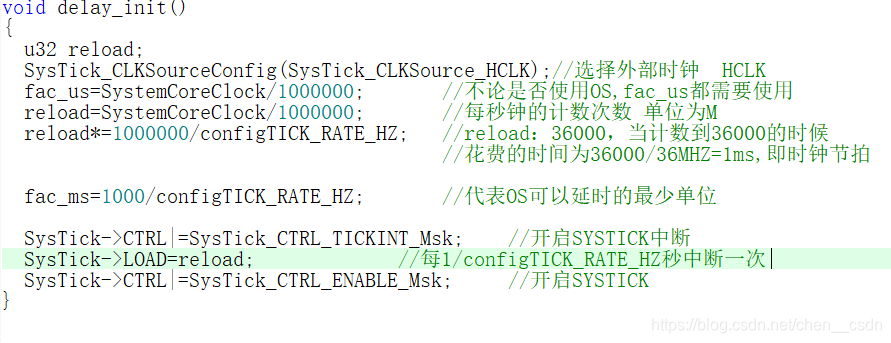

void delay_init()
{
	u32 reload;
	SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK);//选择外部时钟  HCLK
	fac_us=SystemCoreClock/1000000;				//不论是否使用OS,fac_us都需要使用
	reload=SystemCoreClock/1000000;				//每秒钟的计数次数 单位为M
	reload*=1000000/configTICK_RATE_HZ;			//根据configTICK_RATE_HZ设定溢出时间
	fac_ms=1000/configTICK_RATE_HZ;				//代表OS可以延时的最少单位
	SysTick->CTRL|=SysTick_CTRL_TICKINT_Msk;   	//开启SYSTICK中断
	SysTick->LOAD=reload; 						//每1/configTICK_RATE_HZ秒中断一次
	SysTick->CTRL|=SysTick_CTRL_ENABLE_Msk;   	//开启SYSTICK
}

//当前这样设置，系统用1ms作为最小单位，也是时钟节拍这样运行
//如果我们修改了宏configTICK_RATE_HZ 100
//那么时钟节拍就变成了10ms，也是最小单位，因为进入SYSTICK中断变成了10ms才会产生
//那么在使用delay_ms(9)等小于10的参数的时候，就不会产生任务调度
