SysTick： cortex_m4 核心内置的系统定时器(系统定时器，又名系统嘀嗒定时器). 定时器的设置需要参考cortex_m4的技术文档。

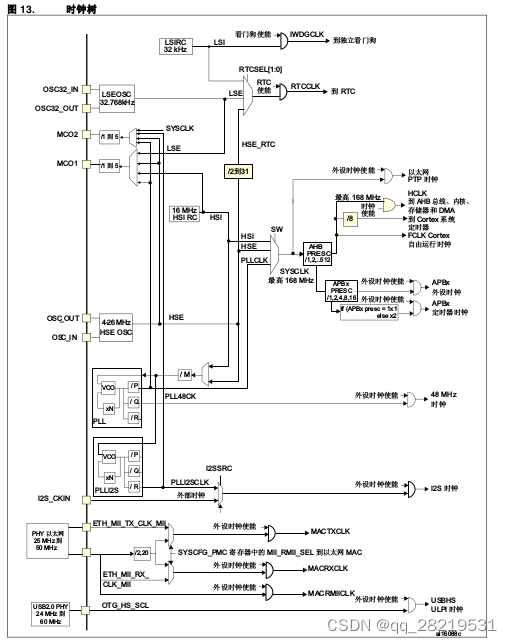

附上时钟树一张：

在这里插入图片描述上面图中可以看出时钟HSE经过PLL倍频后得到PLLCLK，SYSCLK可以选择使用HSI、HSE或者PLLCLK作为系统时钟（SYSCLK，设置方式可见系统时钟设置章节）。AHB的时钟通过对SYSCLK分频后得到（一般分频系数设置为1，即使用SYSCLK时钟）。AHB时钟后又经过分频得到APBX的时钟（程序中可设置为2和4等），存储器、DMA以及cortex_m4系统定时器的时钟（可设置为1和8）.以上设置都可以根据实际情况进行。

下面结合实际代码进行说明：

void delay_init(u8 SYSCLK)
{

        u32 reload;
        SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK);
        fac_us=SYSCLK;                                                  //不论是否使用OS,fac_us都需要使用
        reload=SYSCLK;                                                  //每秒钟的计数次数 单位为M
        reload*=1000000/configTICK_RATE_HZ;             //根据configTICK_RATE_HZ设定溢出时间
                                                                                        //reload为24位寄存>
