本文介绍如何在STM32F411RETX开发板上使用DMA实现串口2的RX功能。主要内容包括：使能DMA时钟，配置USART2_RX DMA，修改USART2_IRQHandler函数，并在main函数中添加打印代码，实现数据接收并打印。

开发板：STM32F411RETX

串口2的RX使用DMA实现

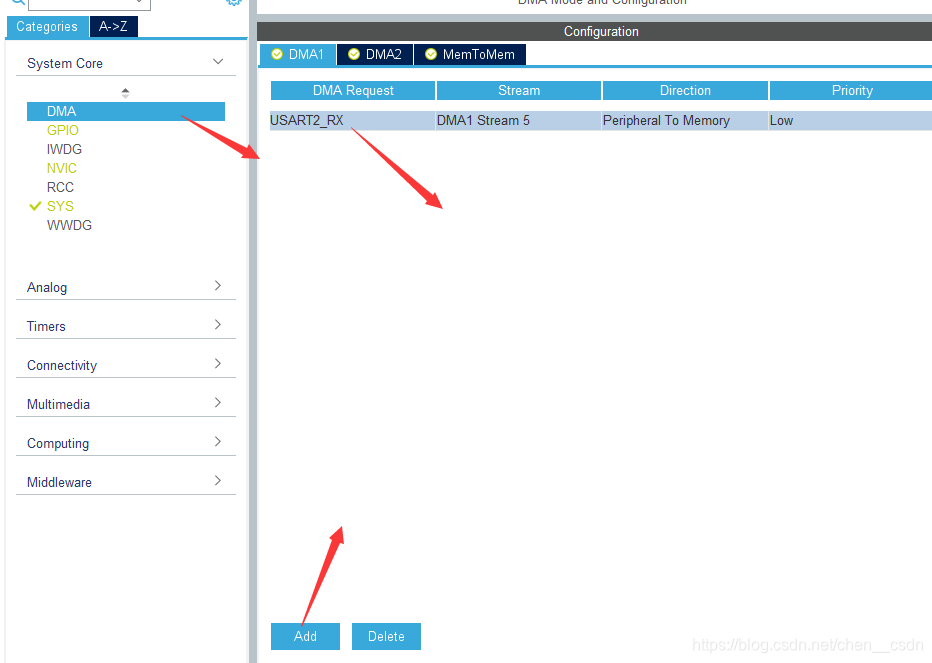

选择DMA，点击Add，选择USART2_RX的DMA

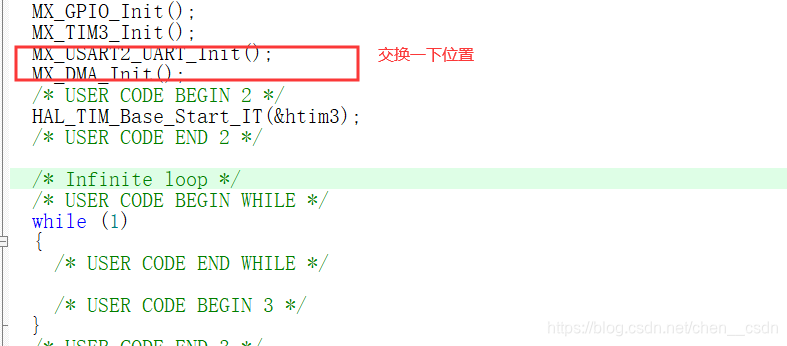

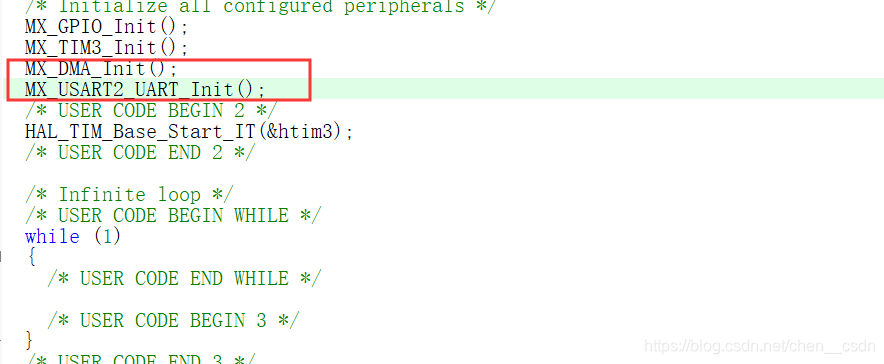

 串口初始中，对DMA也进行了初始化，因此需要使能DMA的时钟，所以将位置调换一下

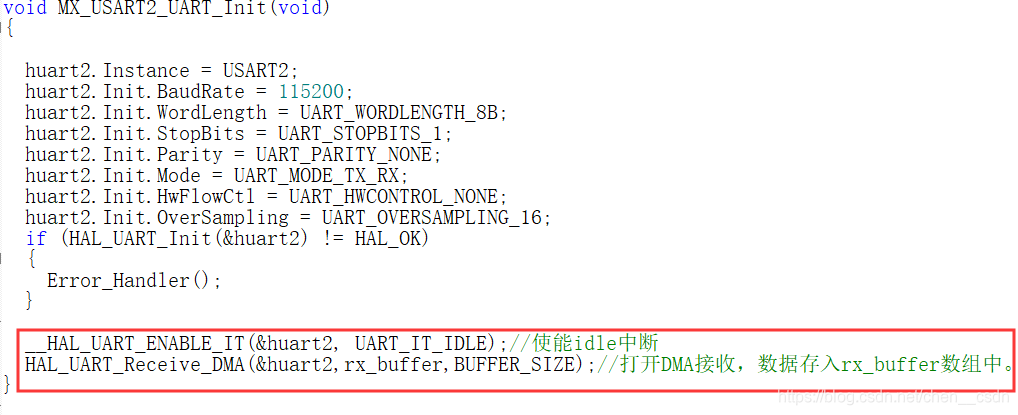

串口初始化之后开启空闲中断和DMA接收中断

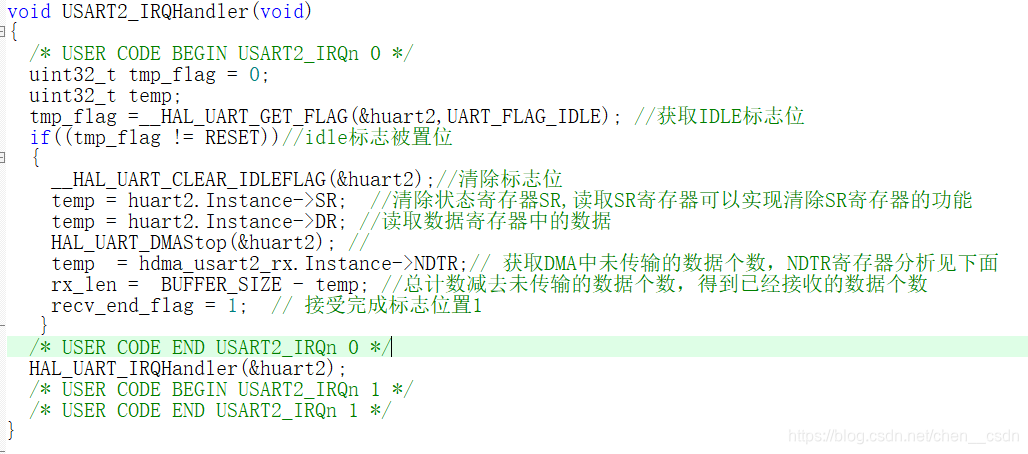

在stm32f4xx_it.c中修改void USART2_IRQHandler(void)

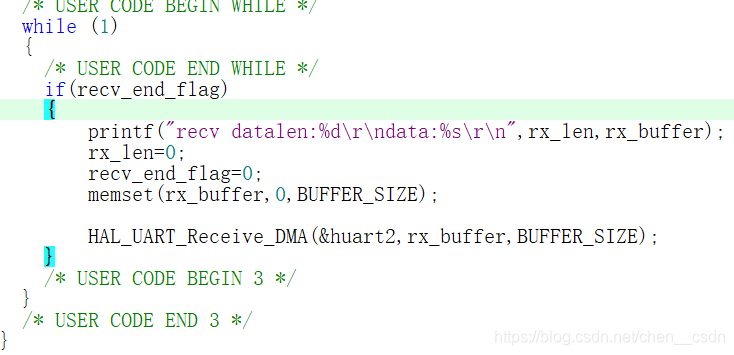

main函数中增加一段打印的代码，即可通过USART2的RX将接收到的数据打印出来
