Allegro pcb 17.4输出PCB所需文件

一、Gerber文件

出光绘层叠

参数设置

DB检查

导出文件

1、了解Gerber文件

Gerber文件也叫光绘文件

>Gerber文件包括：

1）线路层：几层板就需要输出几层的线路文件。

2）丝印层：包括丝印框、位号、时间、版名、logo等...需要上下两层丝印。

3）阻焊层：又叫绿油层，需要上下两层丝印。

4）钢网文件：机器贴片需要用到，需要上下两层丝印。

5）钻孔文件：需要额外的操作生成钻孔文件，

6）装配文件：adt和adb,此文件不是为了制版，而是为了方便手工焊接。

adt包括:

pin/top

board geometry/silkscreen_top

board geometry/board_outline

package geometry/silkscreen_top

ref des/silkscreen_top

adb包括:

pin/bottorm

board geometry/silkscreen_bottorm

board geometry/board_outline

package geometry/silkscreen_bottorm

ref des/silkscreen_bottorm

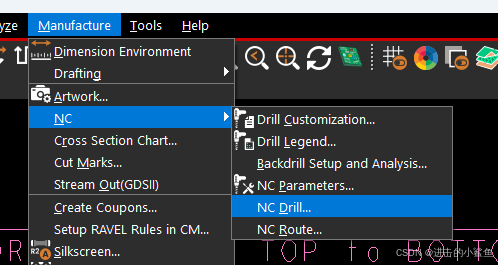

2、生成钻孔文件

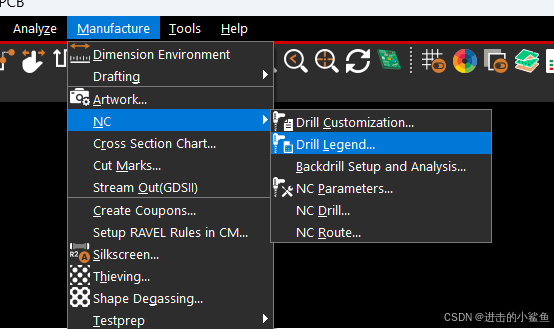

2.1、放置钻孔表

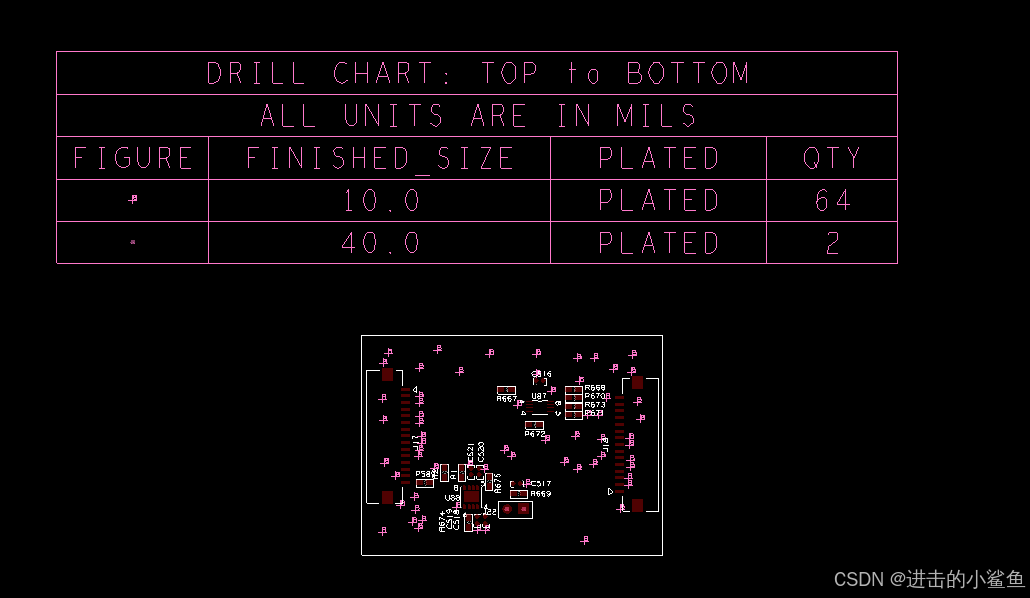

效果如下：

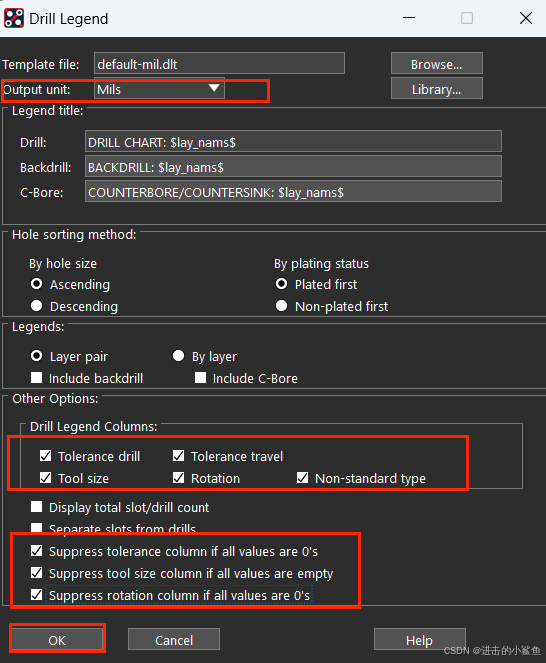

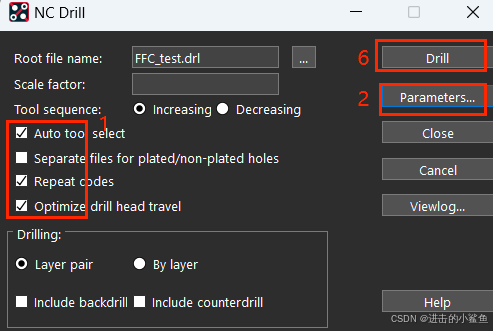

2.2、生成钻孔文件

2.3、钻孔文件位置

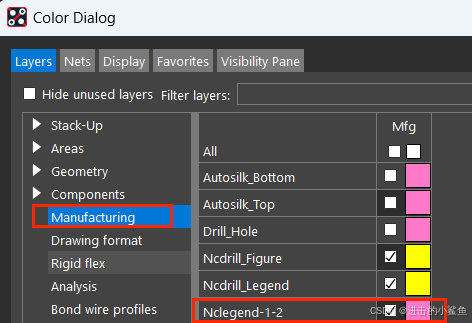

Nclegend-1-2,中的1-2代表1-2层。这是2层板。

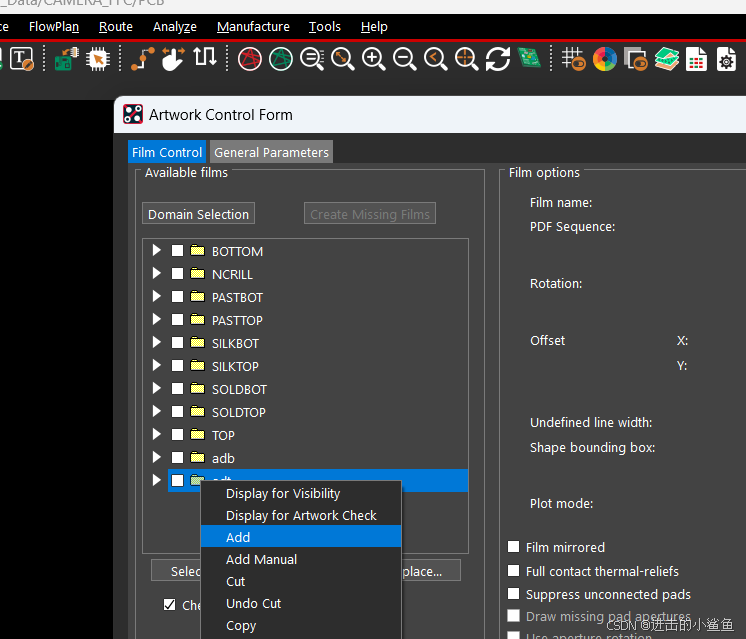

3、添加光绘层叠

3.1、添加TOP层示例

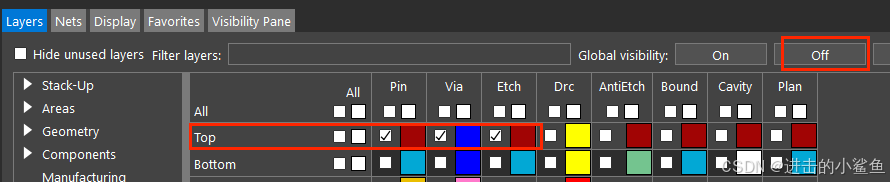

先全部off掉，只打开每一层需要的元素。

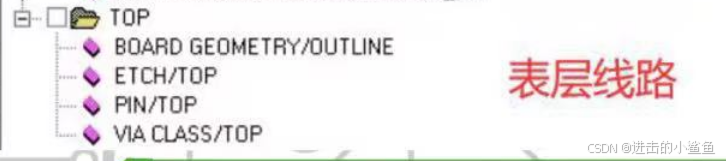

例如：TOP层

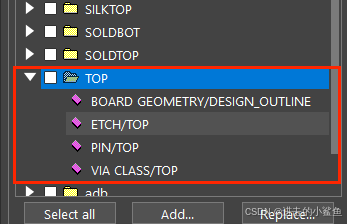

只打开这些元素：

新建光绘层TOP

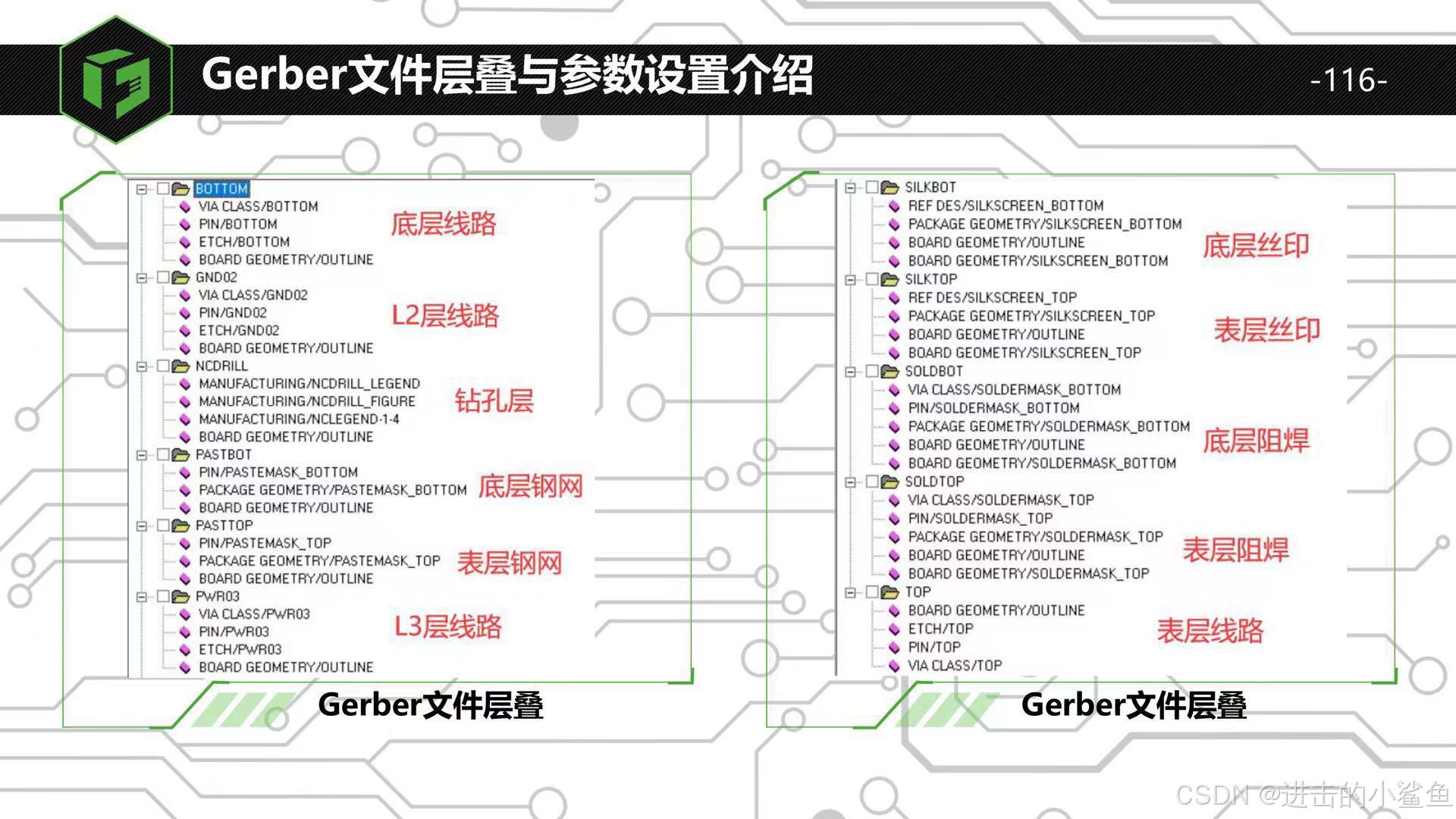

重复上面的操作，生成完整的Gerber文件。

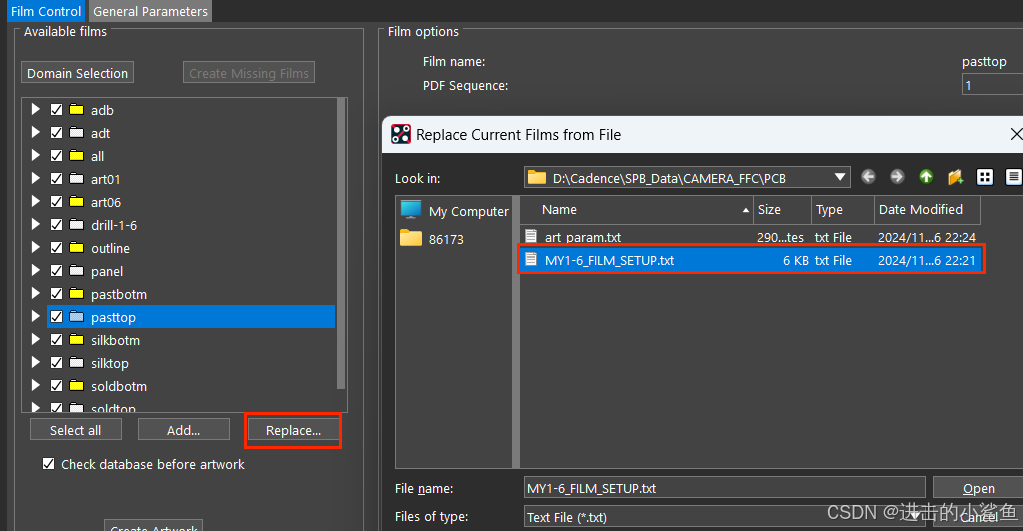

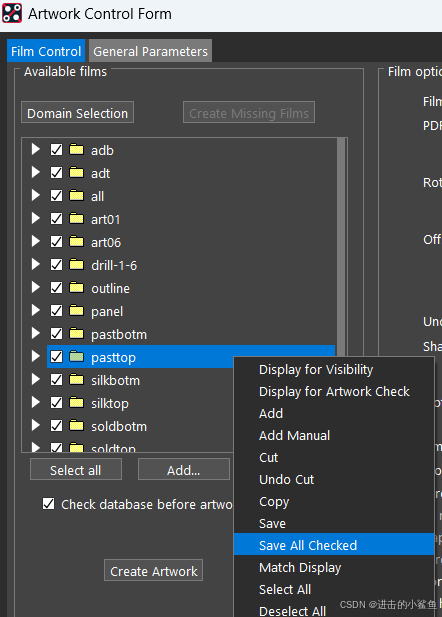

3.2、保存并载入光绘层

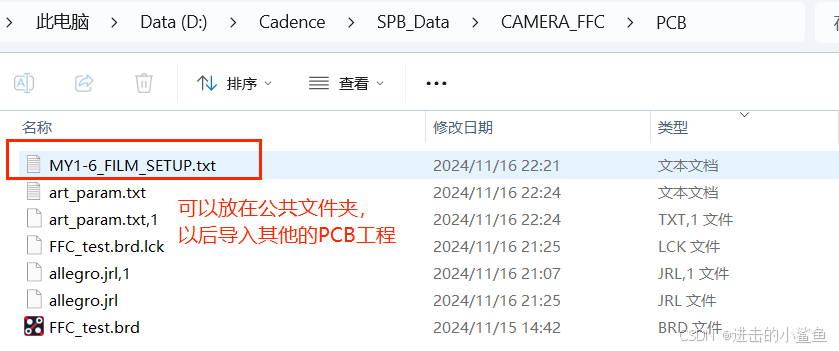

保存：

导入：

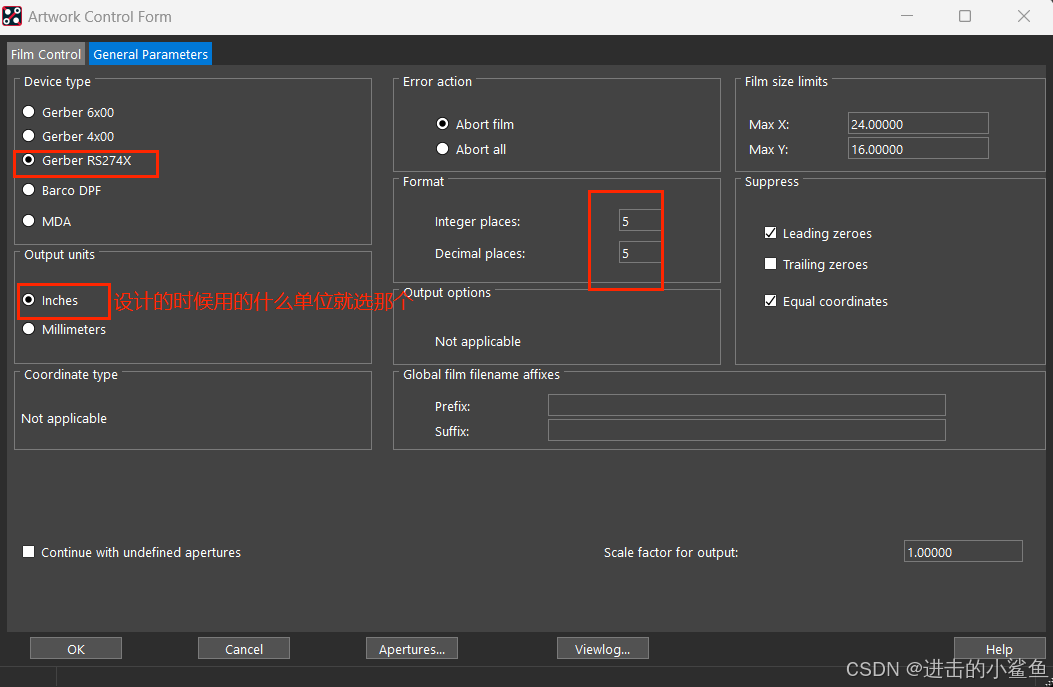

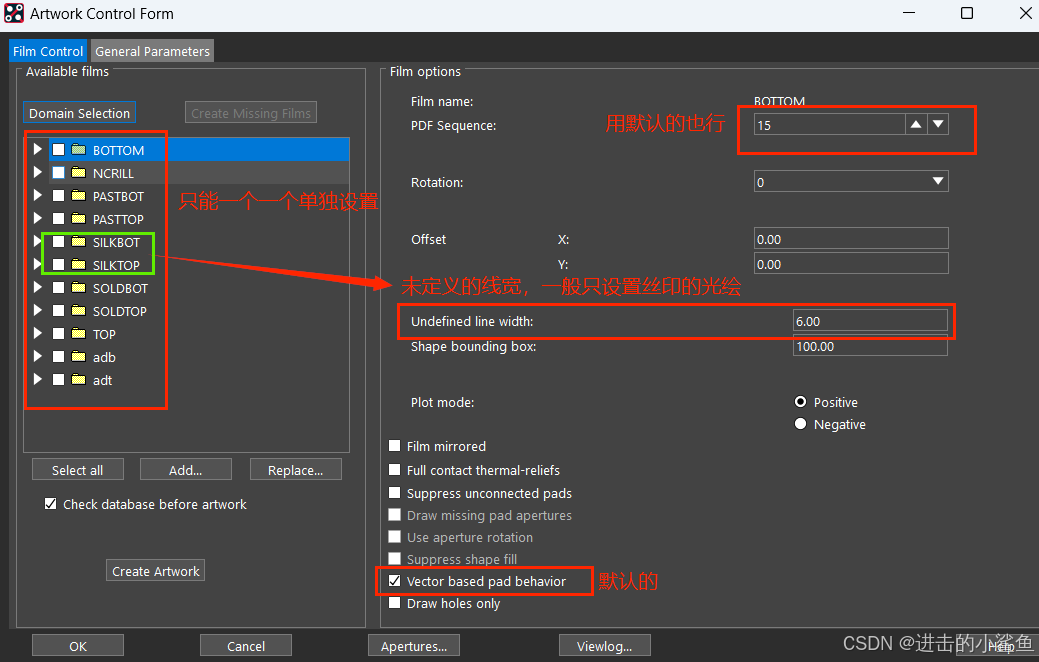

4、光绘参数设置

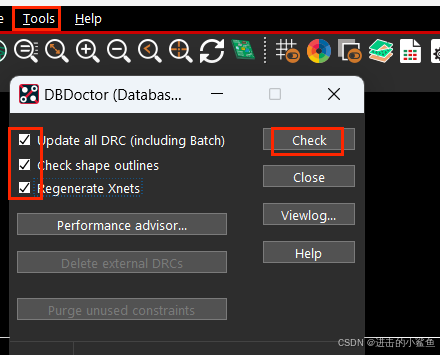

5、DB检查

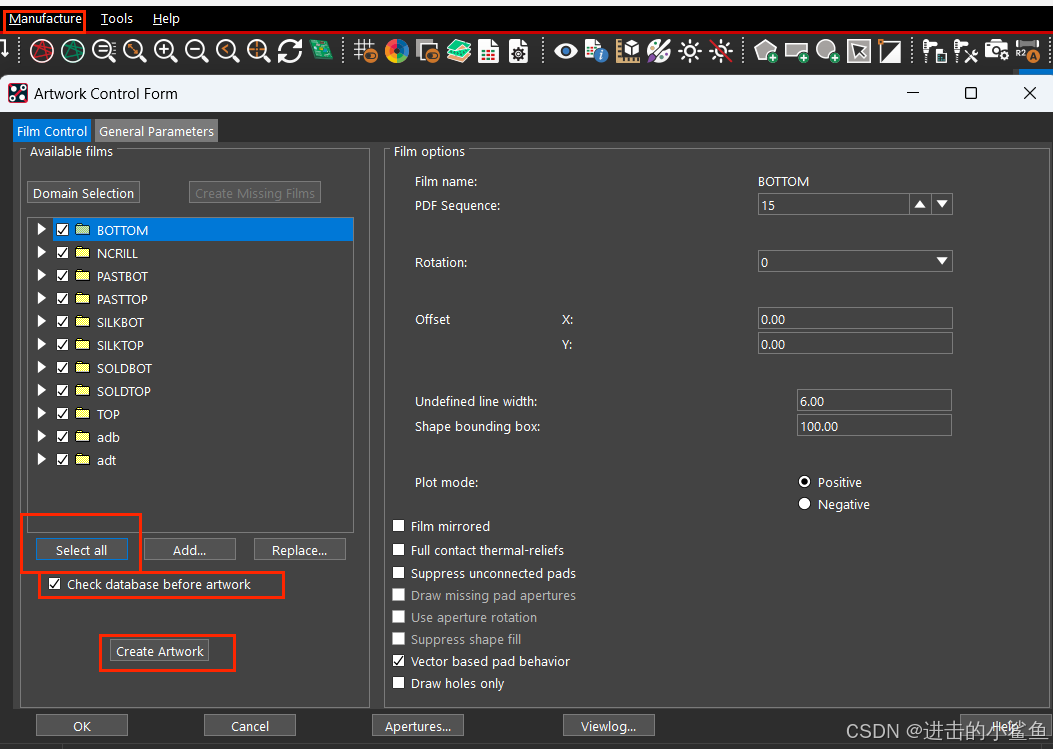

6、输出光绘

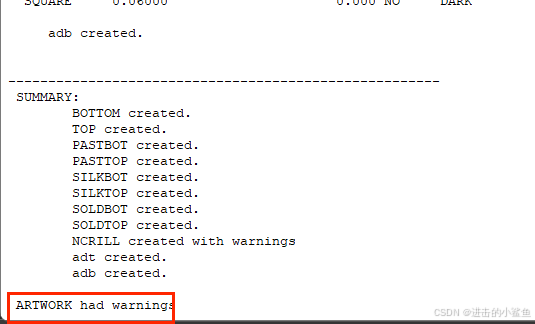

弹框拉到最后看有没有错误，没有点击ok。

输出在这个位置：

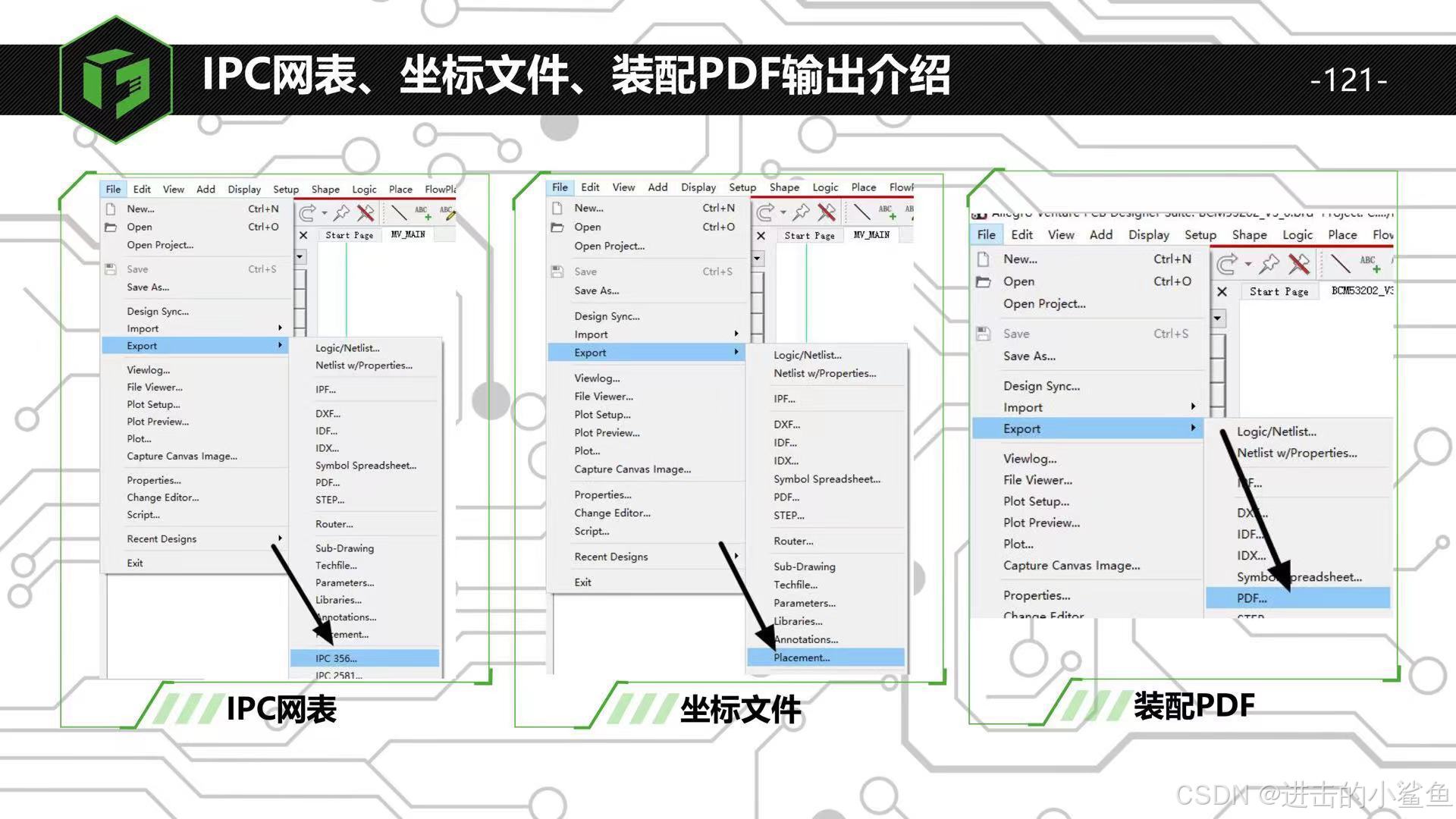

二、IPC网表，坐标文件，装配PDF文件

IPC网表给制版厂检查PCB是否有开路/短路故障。

坐标文件是给焊接厂用贴片机贴片用的。

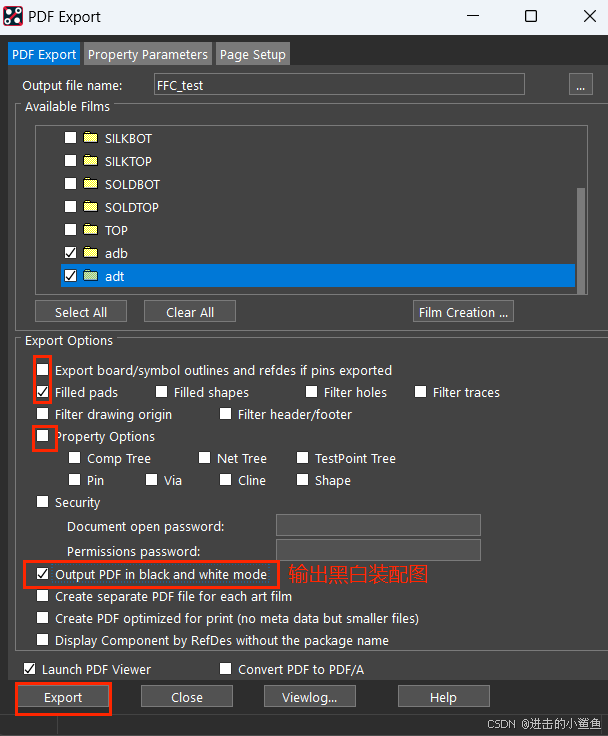

装配图是方便手工焊接的。

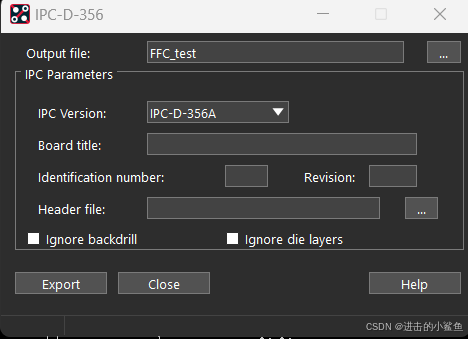

1、IPC网表

默认设置，直接导出。

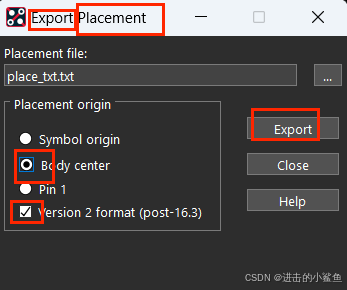

2、坐标文件

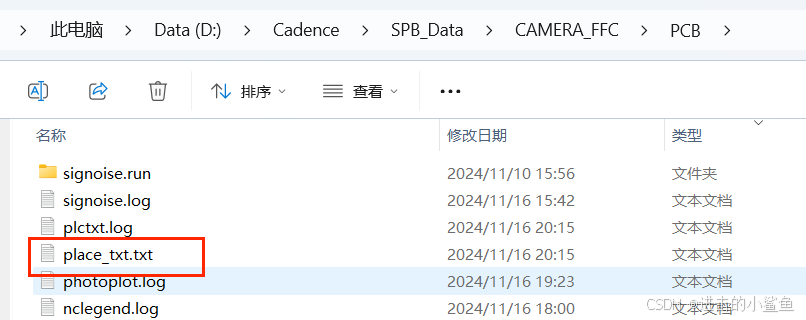

位置：

3、装配图

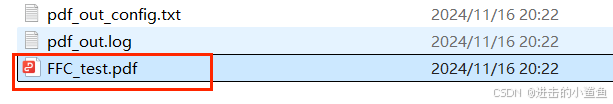

位置：

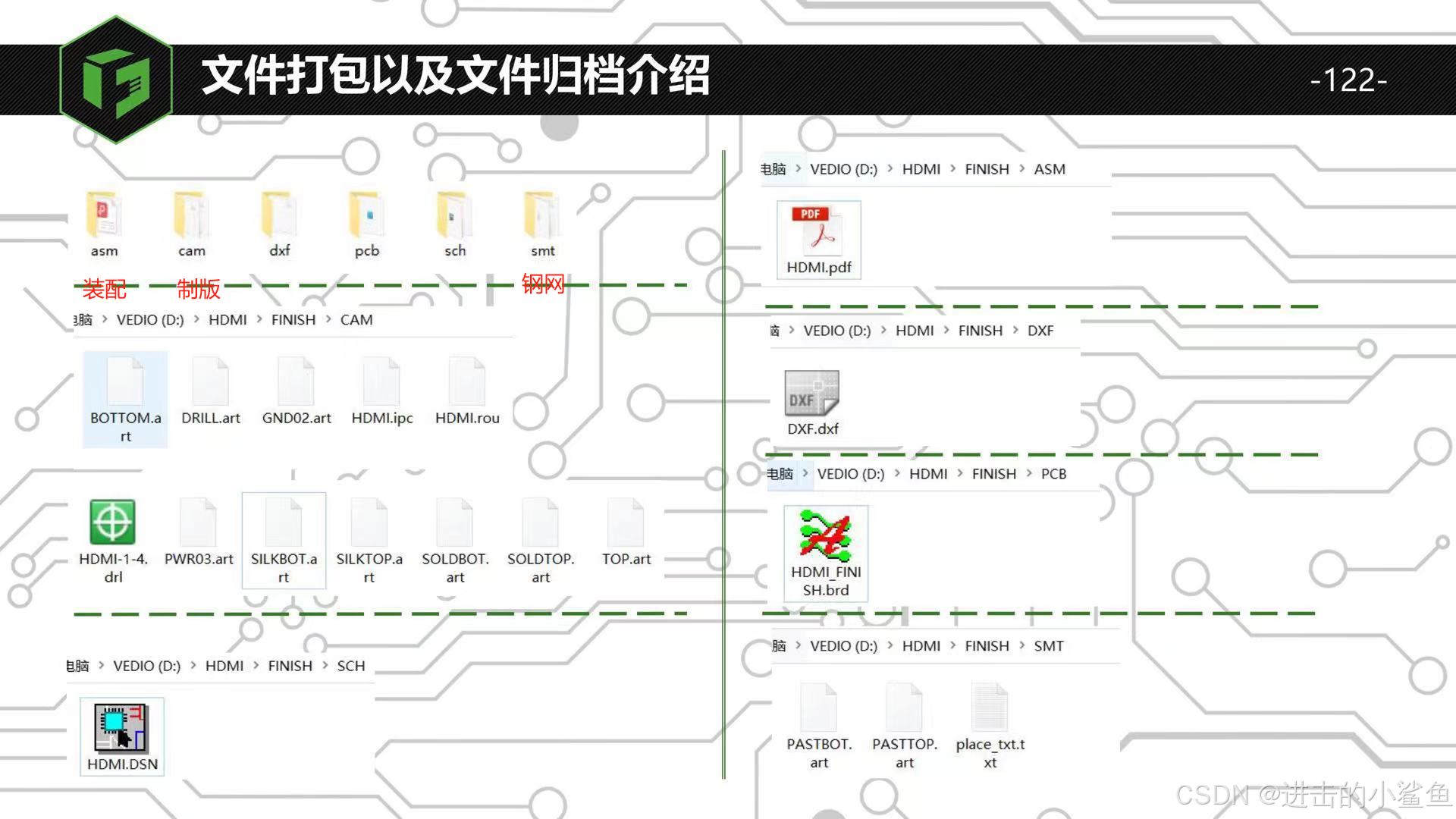

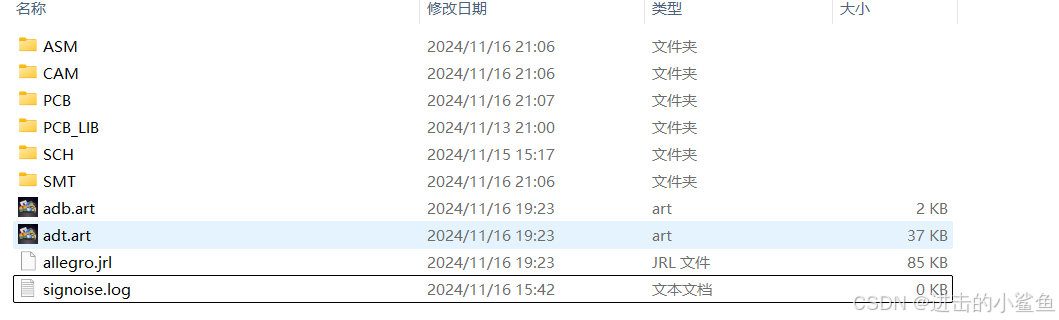

三、文档整理
