Pspice入门

一、基础知识

Pspicer中观察波形有两种方式：
第一种是在PSpice窗口中通过添动加波形的方式来显示(add trace)
第二种是在原理图capture中放置标识的方式来显示(markers)

从Capturef指定PSpice显示的探针的标识有下列几种：
【普通标识】
DC分析、AC分析、瞬变分析可以使用。
用"PSpice”.“Markers”."**m命令配置。
Voltage Level:显示指定的电线的电压值。
Voltage Differential:显示指定的电线间的电位差。
Current Into Pin:显示流经指定管脚的电流值。
Power Dissipation：显示指定的元器件消耗的功率值。

【Advancedi标识】
只可在AC分析使用。
用PSpice”.“Markers”.“Advanced”.**命令配置。
dB Magnitude of Voltage:显示指定电线的电压值的分贝。
dB Magnitude of Current:显示流经指定管脚的电流值的分贝。
Phase of Voltage：显示指定电线的电压值的相位
Phase of Current：显示流经指定管脚的电流值的相位.。
Group Delay of Voltage：显示指定电线的电压值的群延迟
Group Delay of Current：显示流经指定管脚的电流值的群延迟.
Real Part of Voltage:显示指定电线的电压值的实数部分。
Real Part of Current:显示流经指定管脚的电流值的实数部分。
Imaginary Part of Voltage:显示指定电线的电压值的虑数部分。
Imaginary Part of Current:显示流经指定管脚的电流值的点数培部分。

二、使用Pspice教程

参考链接：
Cadence OrCAD Capture原理图搭建及仿真方法
OrCAD PSpice添加Spice模型——Cadence 17.4
PSpice添加SPICE模型

1、基本流程

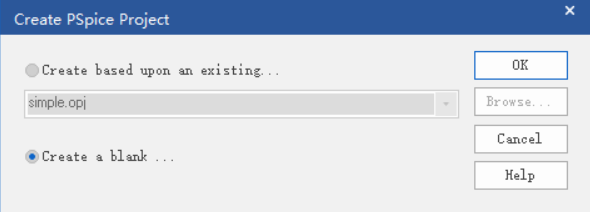

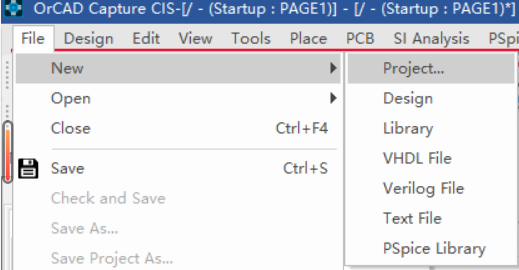

点击左上角file—new—project

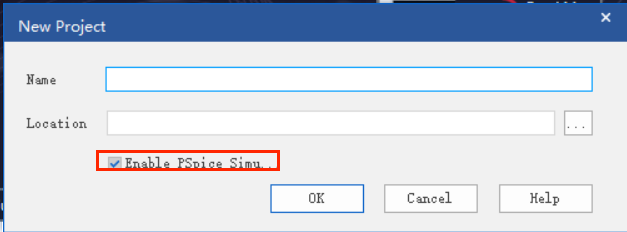

命名，记得Enable PSpice

2、添加PSpice模型

前言：在厂商处下载Spice模型后，需要将其导入OrCAD
PSpice中，基本步骤是修改成.lib，然后生成.olb，最后当成元件库导入OrCAD中。

2.1、从厂商处下载Spice模型

以德州仪器TPS54620为例，官网下载Pspice模型，下载的是.ZIP压缩包。

2.2、打开Cadence系列软件中的Pspice Model Editor，生成.lib和.olb

2.2.1

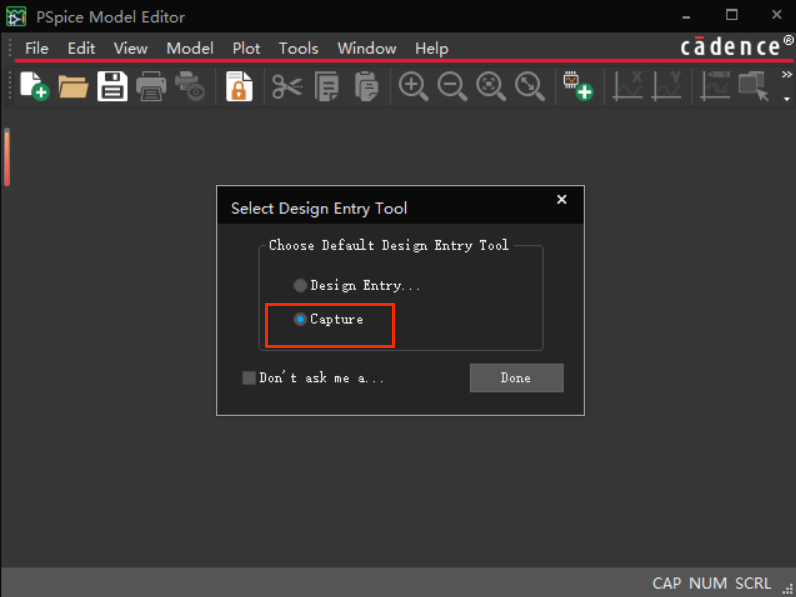

打开软件后，Select Design Entry Tool中选择Capture。

2.2.2

File-Save as…，存储为后缀名.lib的文件。

2.2.3

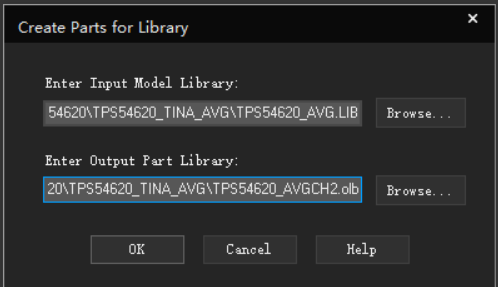

File-Export to Capture Part Library…，生成.OLB文件。

2.3、打开Cadence Capture CIS，绘制原理图并修改器件对应引脚

2.3.1

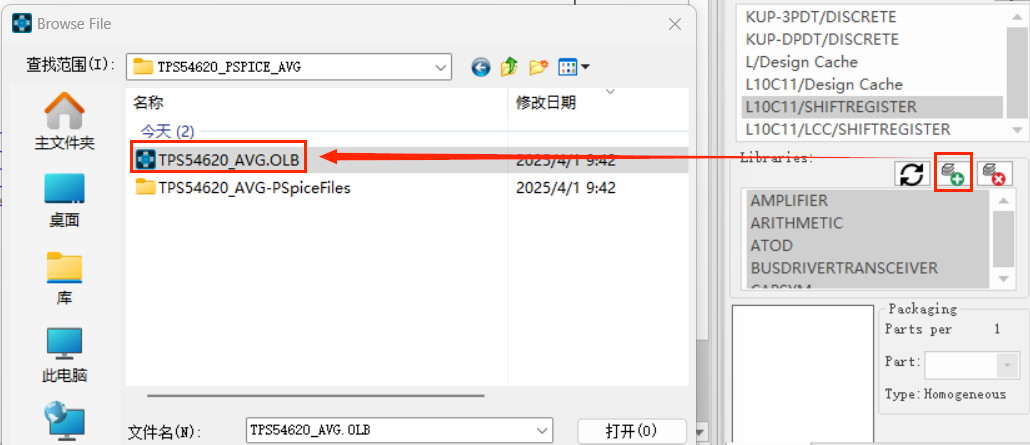

打开Capture CIS后创建一个PSpice工程，在元器件库页面添加刚刚生成的.olb文件。

2.3.2

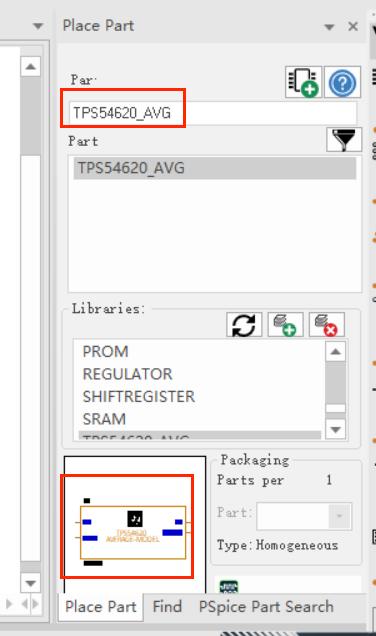

添加对应元器件，如AD8310，此时器件上的引脚定义不明确，我们需要根据Pspice Model Editor中的定义进行修改。

2.3.3

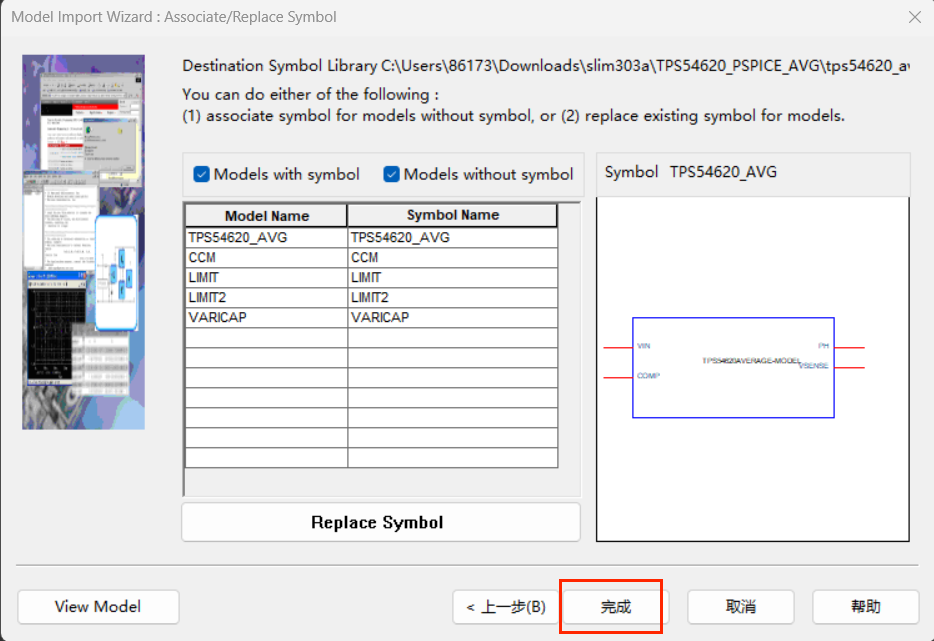

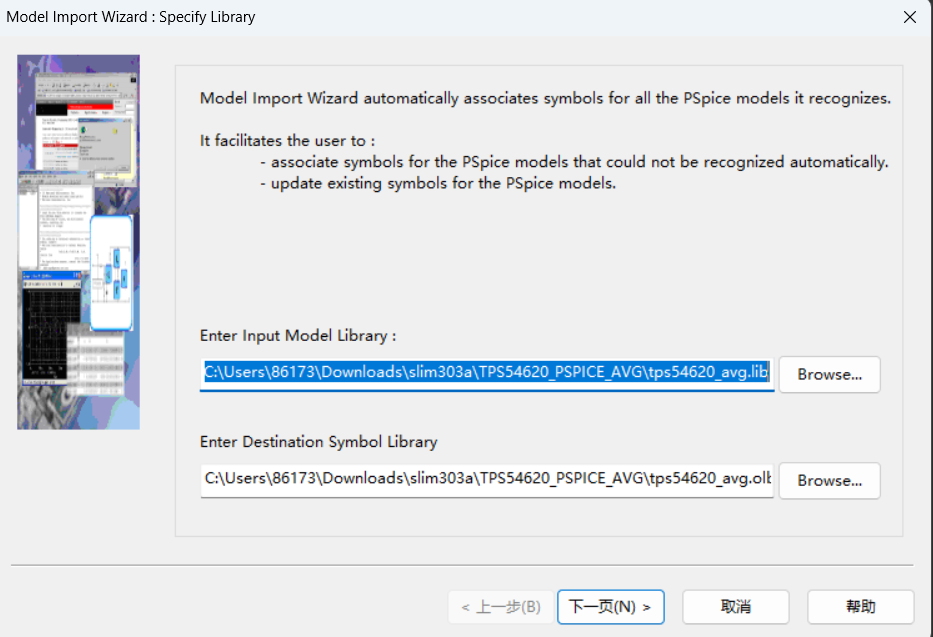

回到Pspice Model Editor，File-Model Import Wizard，点击View Model，可以查看对应引脚的定义。如第8脚就是Positive Signal Input。此时就可以在原理图中修改对应的引脚定义了。

2.3.4

选择器件，右键选择Edit Part，修改Number一栏，Name一栏不能变动。

这样既可按照仿真流程进行仿真。

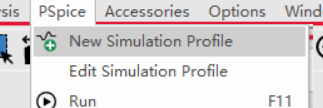

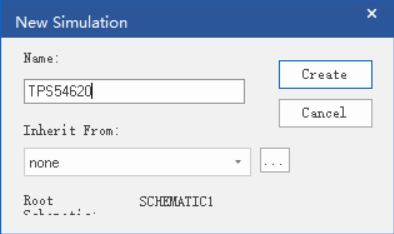

3、仿真设置

3.1、

最后一步，运行仿真时不要忘记将该lib文件添加到仿真库，Simulation Setting -> Configuration file -> library， add the *.lib file

三、实际电路仿真

1、查看电容阻抗

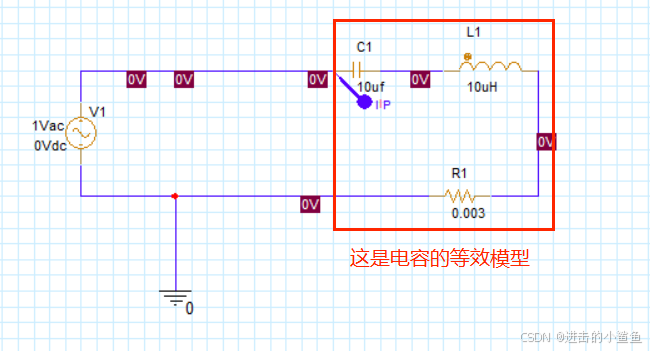

1.1、搭建电路图

放置电流，相位探针
查看相位响应波形,添加相位探针，位置在 PSpice-> Makers -> Advanced ->Phase of Voltage.

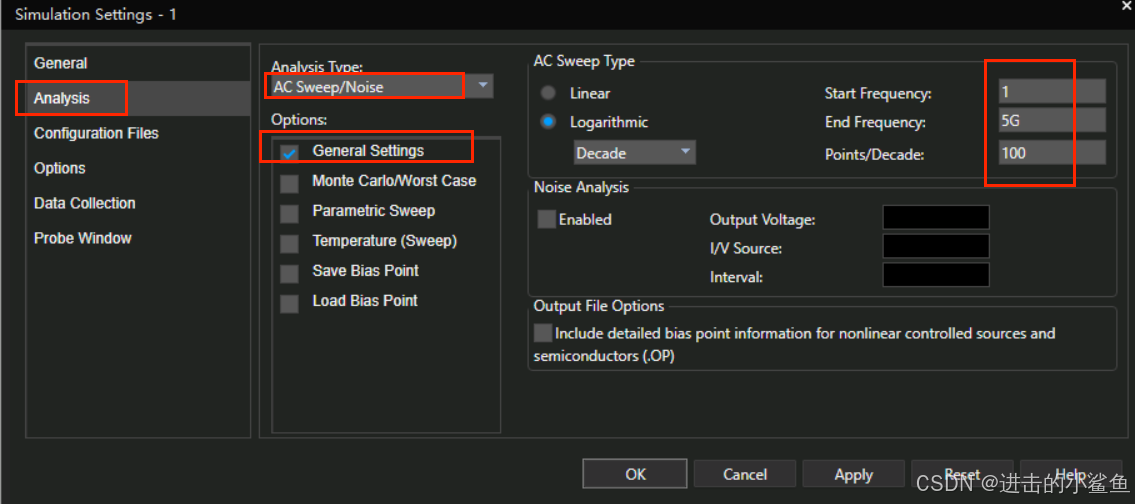

1.2、交流扫频设置

1.3、结果

电流的幅频响应：

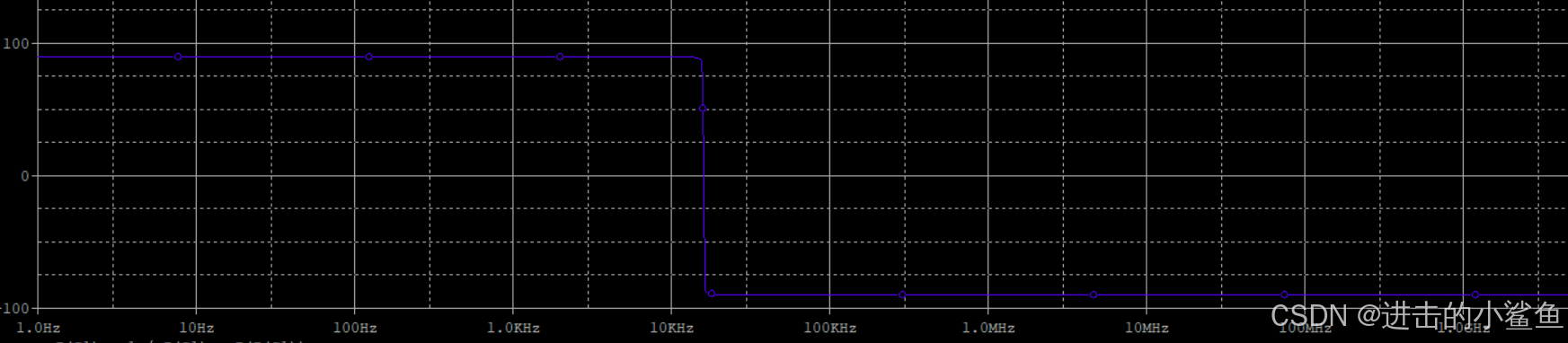

电流的相频响应：

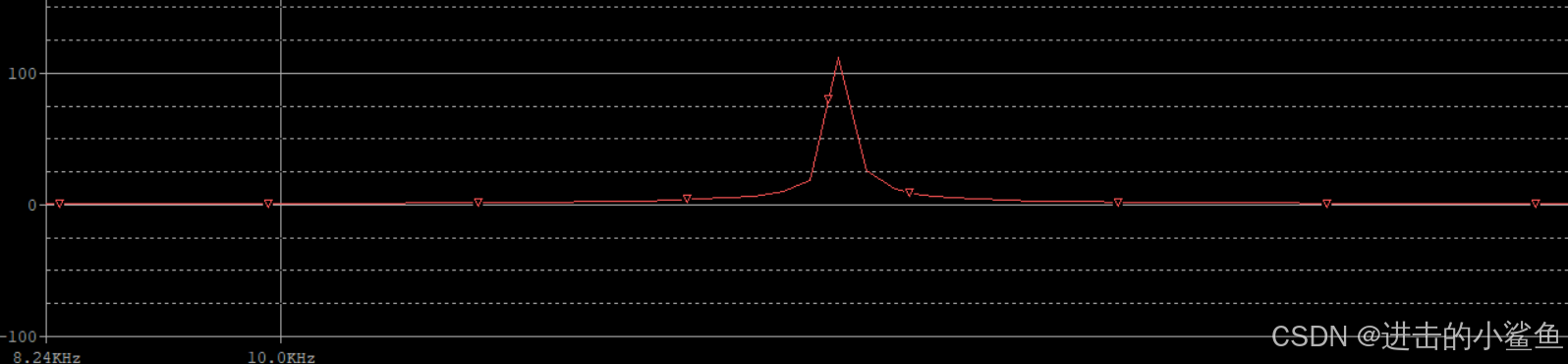

Z=V/I,这里|V|=1,添加1/I波形。
对坐标log：
