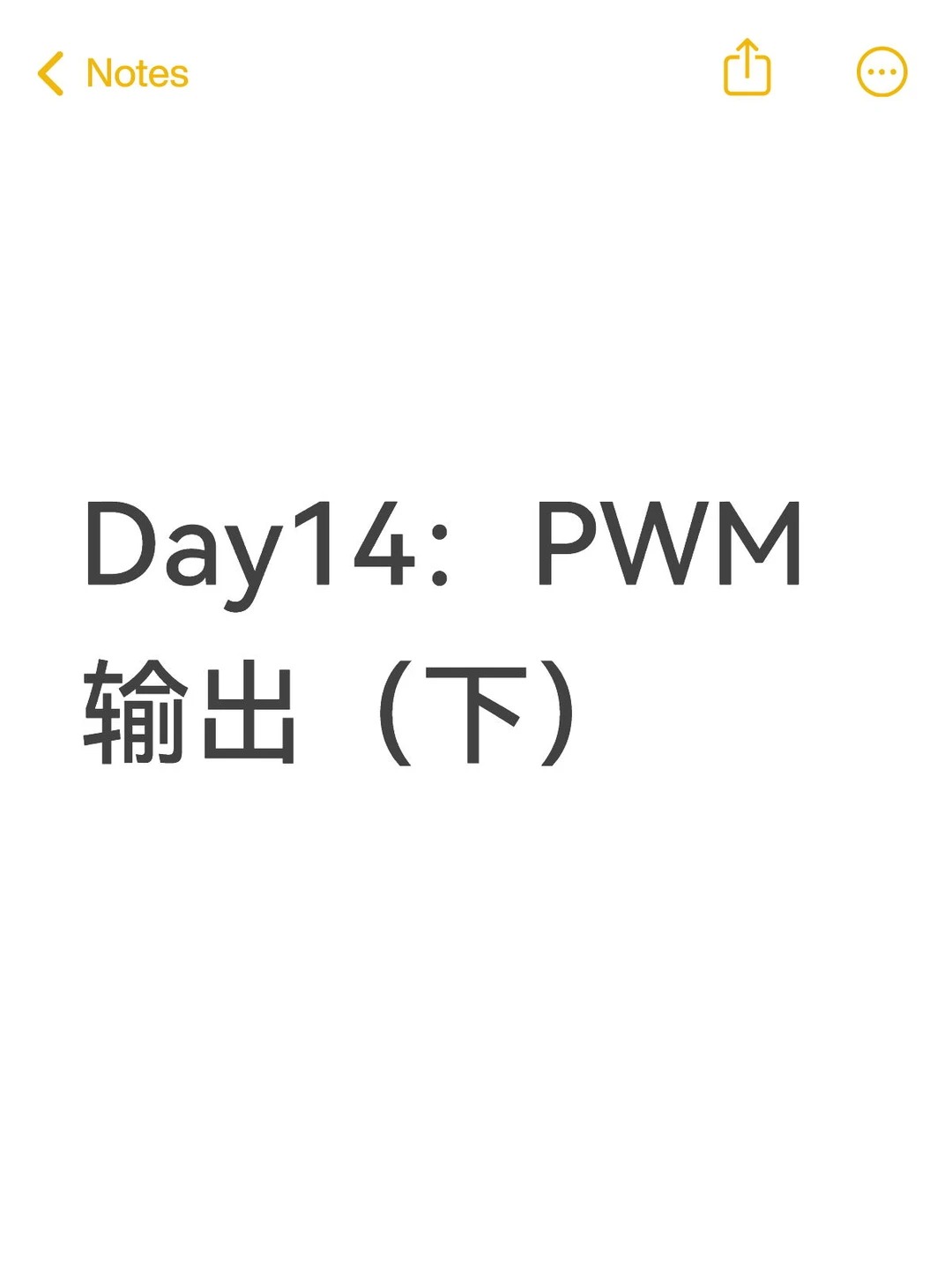

Day14：PWM 输出（下）

STM32 PWM应用与高级控制
最新推荐文章于 2025-12-11 14:58:33 发布
原创 最新推荐文章于 2025-12-11 14:58:33 发布 · 139 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #嵌入式硬件

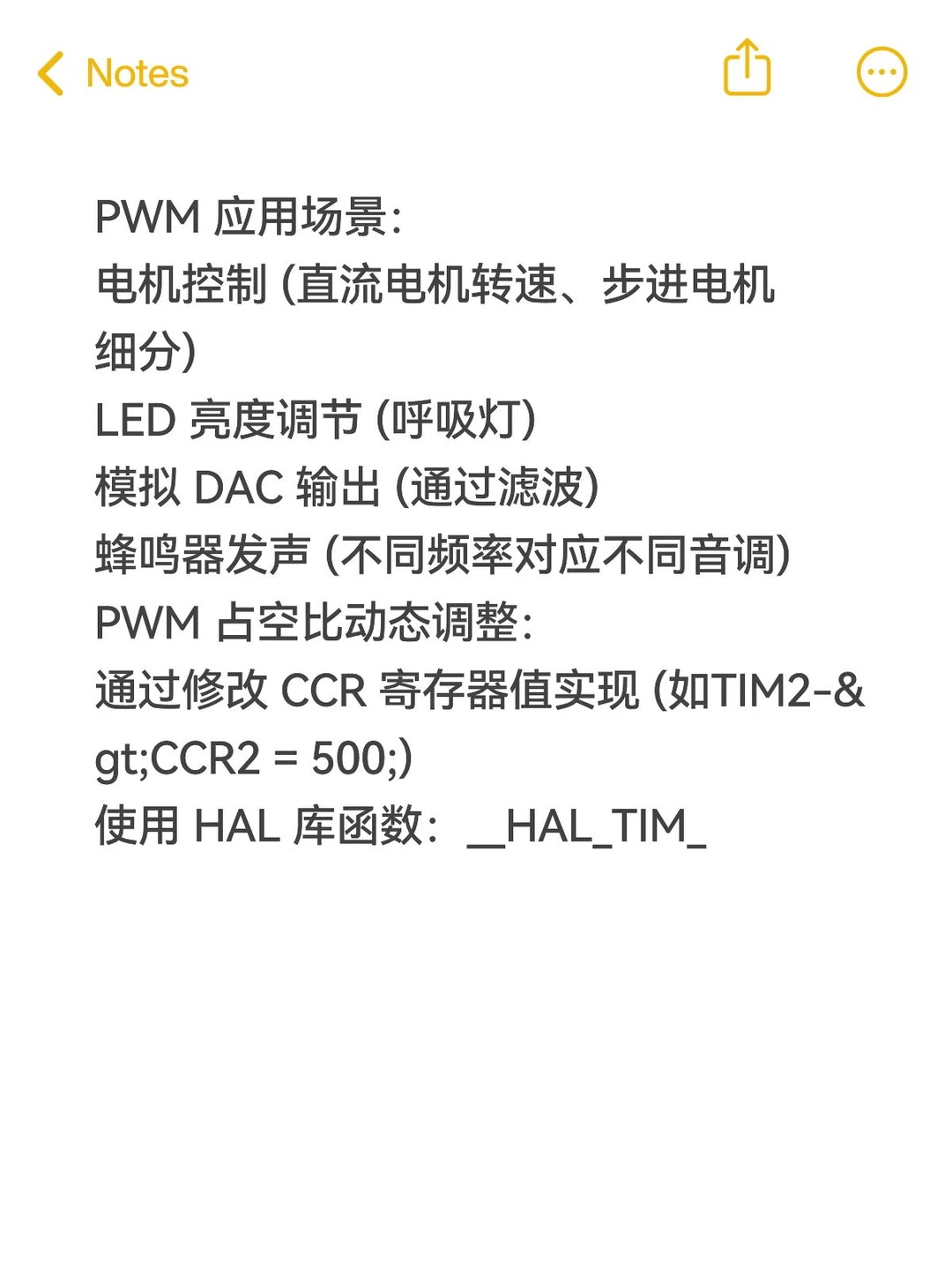

PWM 应用场景：
电机控制 (直流电机转速、步进电机细分)
LED 亮度调节 (呼吸灯)
模拟 DAC 输出 (通过滤波)
蜂鸣器发声 (不同频率对应不同音调)
PWM 占空比动态调整：
通过修改 CCR 寄存器值实现 (如TIM2->CCR2 = 500;)
使用 HAL 库函数：__HAL_TIM_SetCompare()

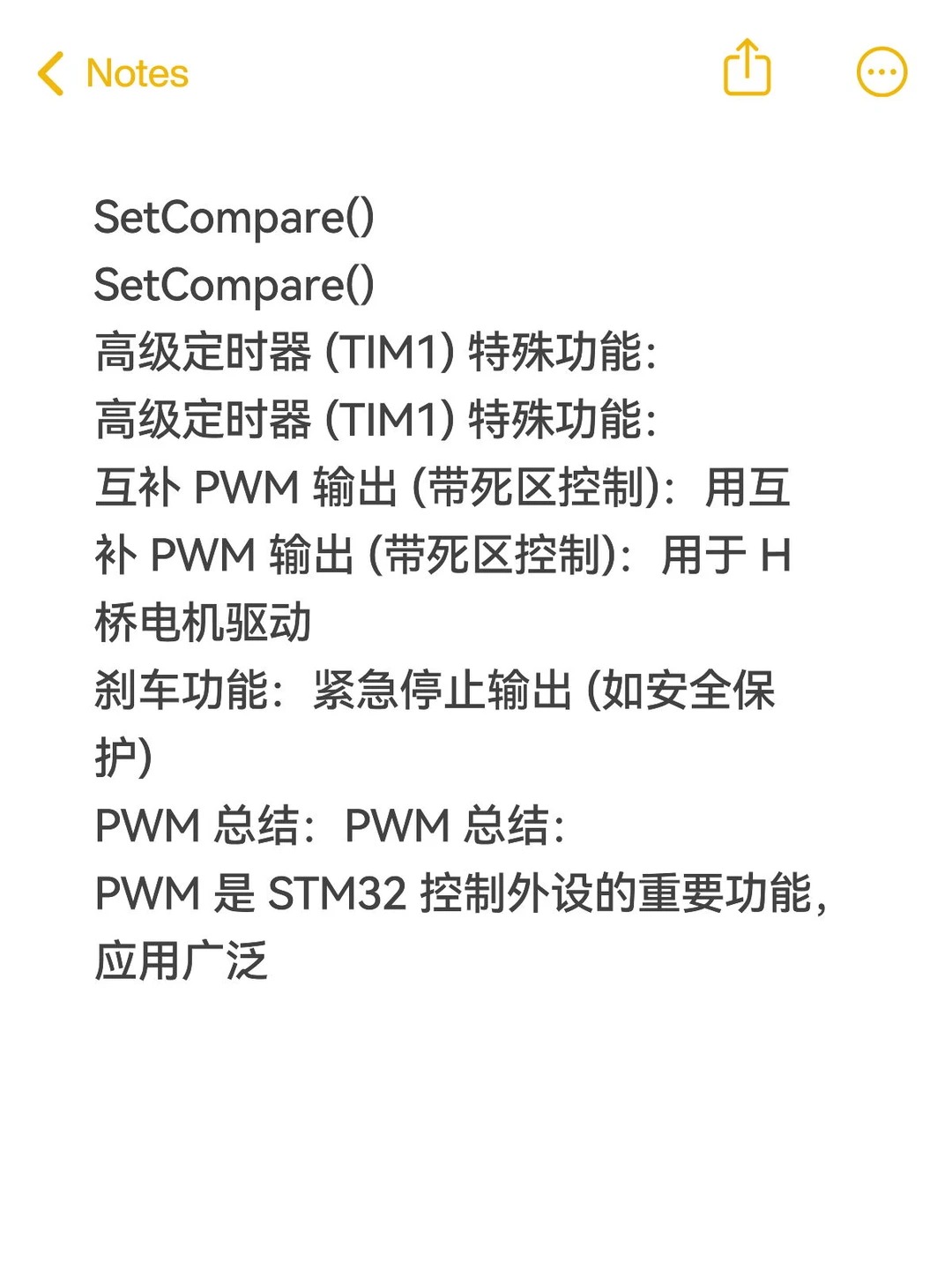

高级定时器 (TIM1) 特殊功能：
互补 PWM 输出 (带死区控制)：用于 H 桥电机驱动
刹车功能：紧急停止输出 (如安全保护)
PWM 总结：
PWM 是 STM32 控制外设的重要功能，应用广泛

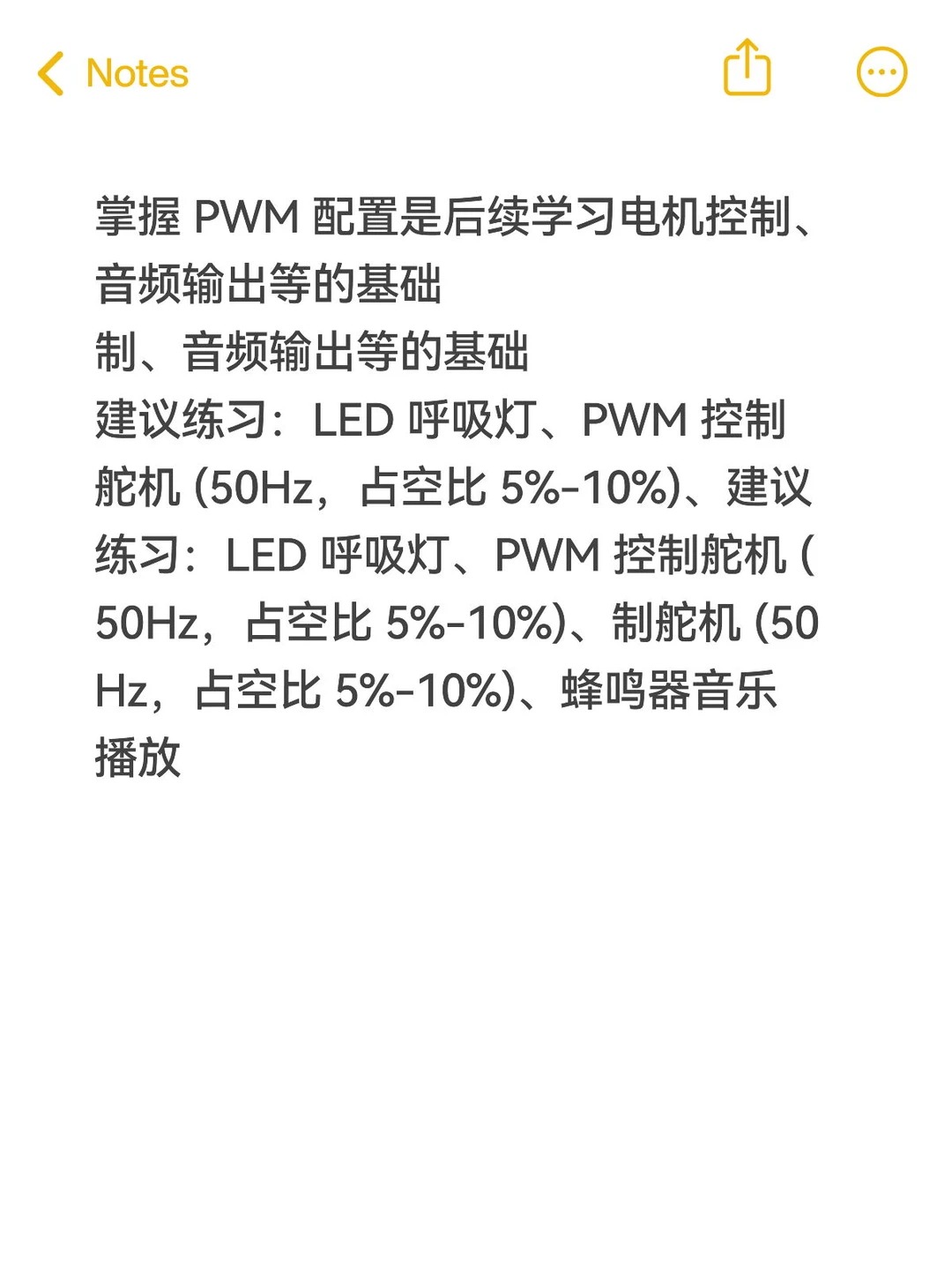

掌握 PWM 配置是后续学习电机控制、音频输出等的基础
建议练习：LED 呼吸灯、PWM 控制舵机 (50Hz，占空比 5%-10%)、蜂鸣器音乐播放
