基于树莓派的低成本数据采集系统

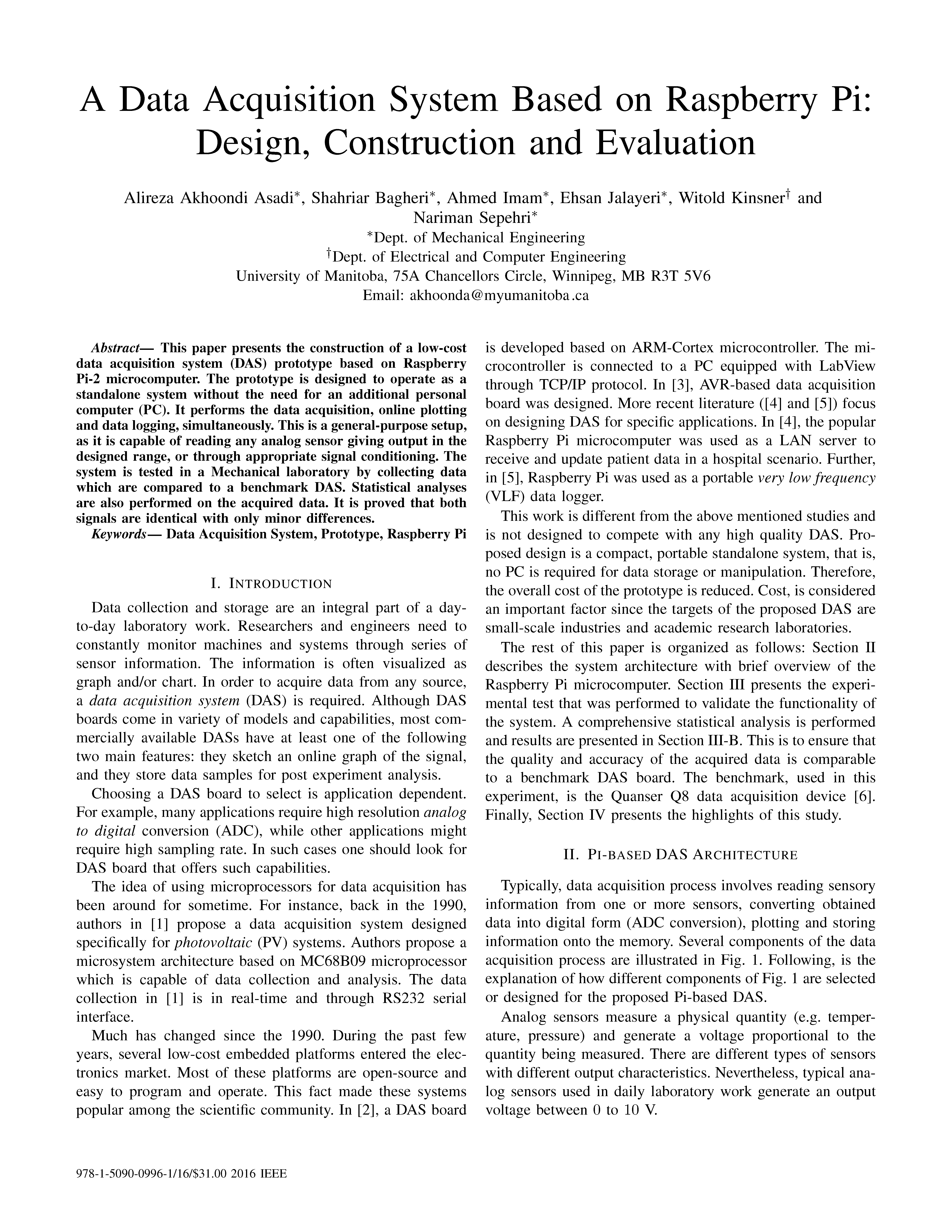

基于树莓派的数据采集系统：设计、构建与评估

摘要

本文提出了一种基于树莓派3B+计算模块的低成本数据采集系统（DAS）的构建与设计。该系统具备实时数据采集、信号调理和数据恢复功能，并通过LabVIEW开发了直观的用户界面。系统性能与商用数据采集系统进行了对比，采集的数据与基准数据采集系统提供的数据具有高度一致性。实验结果表明，所提出的系统在统计特性方面表现优异。

关键词 ：数据采集系统，低成本，树莓派

I. 引言

数据采集与处理在现代工业和科研领域中扮演着至关重要的角色。随着物联网（IoT）和边缘计算的发展，对低成本、高性能的数据采集解决方案的需求日益增长。传统的数据采集系统（Data Acquisition System, DAS）通常价格昂贵且体积庞大，限制了其在教育和小型项目中的应用。因此，开发一种经济实惠且易于使用的DAS成为当前的研究热点。

近年来，基于单片机和嵌入式平台的数据采集系统得到了广泛关注。例如，文献[1] 提出了一种基于光伏（photovoltaic, PV）系统设计的数据采集系统；文献[2] 设计了基于Arduino UNO R3的低成本数据采集系统；文献[3] 开发了基于Arduino Mega的数据采集系统；文献[4] 和 [5] 分别利用树莓派实现了模拟信号采集和极低频（ULF）信号的数据恢复。然而，这些系统大多依赖于通用硬件，缺乏针对特定应用场景的优化设计。

相比之下，本文提出的系统不仅成本低廉，而且具有良好的扩展性和灵活性。通过集成高性能模数转换器（ADC）和定制化的信号调理电路，系统能够满足多种应用需求。此外，借助LabVIEW强大的图形化编程能力，用户可以轻松实现数据可视化和远程监控。

II. 系统架构

A. 系统总体结构

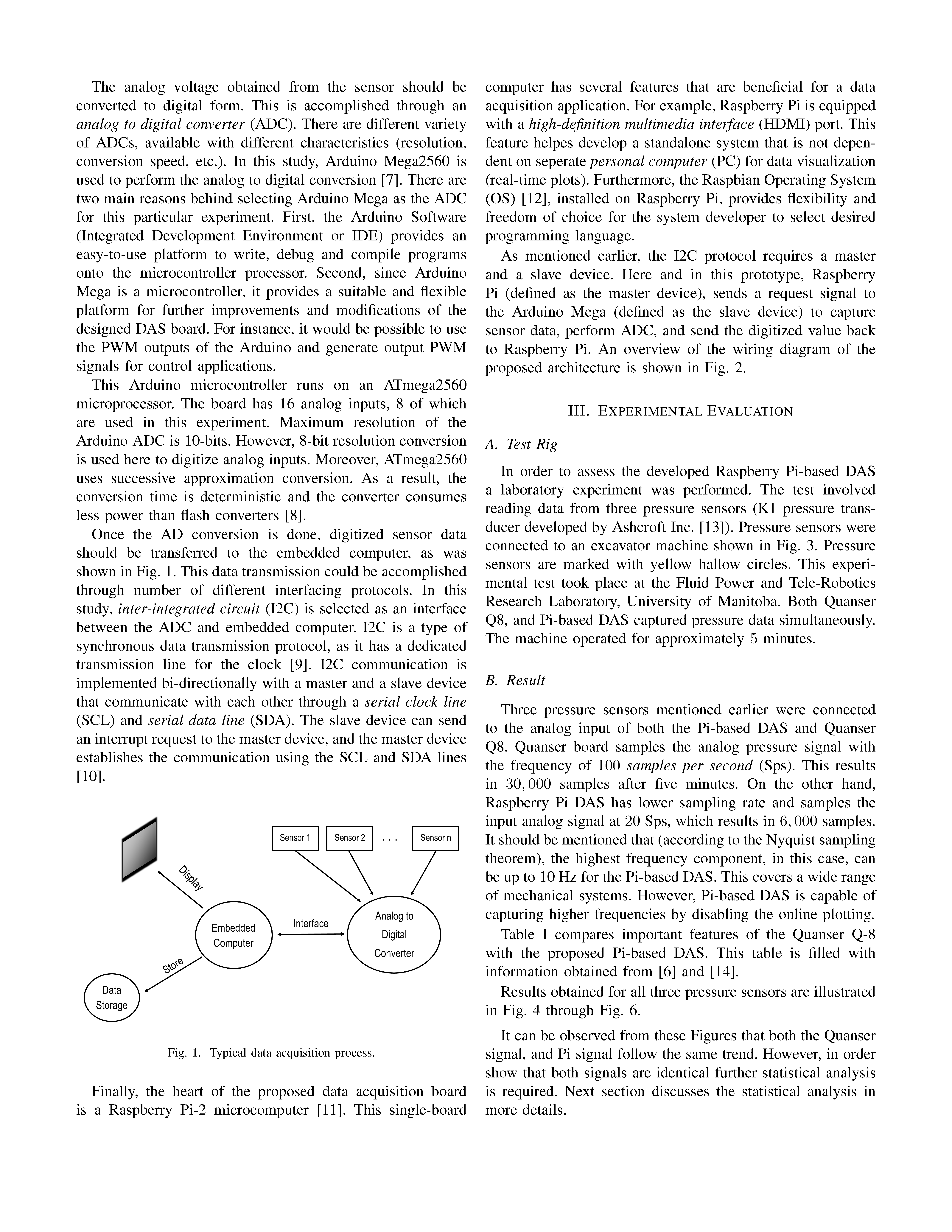

典型的DAS由以下几个主要部分组成：传感器接口、信号调理电路、模数转换器（ADC）、微控制器或处理器以及数据存储与传输模块。本文提出的基于树莓派的DAS整体架构如图1所示。

系统的核心是树莓派3B+计算模块，它负责控制整个数据采集流程并进行初步的数据处理。外部传感器采集的模拟信号首先经过信号调理电路进行放大、滤波等预处理操作，然后送入ADC进行数字化。数字信号随后被传输至树莓派进行进一步处理，并可通过Wi-Fi或以太网上传至云端服务器或其他终端设备。

B. 关键组件选型

1. 树莓派3B+

树莓派3B+是一款广泛应用于教育、原型开发和个人项目的单板计算机。其主要特点包括：
- 四核ARM Cortex-A53处理器，主频1.4GHz；
- 1GB LPDDR2 SDRAM内存；
- 支持2.4GHz和5GHz双频Wi-Fi及蓝牙4.2；
- 配备千兆以太网接口（通过USB 2.0总线）；
- 提供40针GPIO接口用于外设连接。

由于其强大的计算能力和丰富的外设支持，树莓派3B+非常适合用作数据采集系统的中央控制器。

2. 模数转换器（ADC）

为了提高系统的精度和分辨率，本文选用Atmel ATmega328P微控制器内置的10位逐次逼近型ADC。尽管其原生分辨率为10位，但通过过采样技术和软件校准方法，可有效提升至更高等效分辨率。此外，该ADC支持最高1 MHz的采样率，足以应对大多数常规应用需求。

值得注意的是，ATmega328P内部ADC的最大输入电压范围为0–5 V。对于超出此范围的信号，需通过外部信号调理电路进行适当衰减或偏置调整。

3. 信号调理电路

信号调理电路主要包括前置放大器、抗混叠滤波器和电平移位电路。前置放大器用于增强微弱信号的幅度，使其更适合ADC的输入范围；抗混叠滤波器则用于抑制高于奈奎斯特频率的高频成分，防止发生频谱混叠现象；电平移位电路则确保输入信号处于ADC的有效工作区间内。

具体而言，本设计采用运算放大器LM358搭建两级同相放大电路，增益可根据实际需要灵活调节。同时，使用RC低通滤波器作为抗混叠措施，截止频率设定为采样率的一半左右。

C. 数据通信与接口

系统通过I²C协议实现树莓派与ADC之间的数据交换。I²C是一种简单高效的串行通信标准，仅需两条信号线（SDA和SCL）即可完成多设备间的双向通信。此外，树莓派还提供了UART、SPI等多种通信接口，便于未来功能扩展。

采集到的数据将以CSV格式保存在本地SD卡中，同时也可通过TCP/IP协议实时发送至远程客户端。用户可通过Web浏览器访问部署在树莓派上的轻量级HTTP服务器，查看实时波形图和历史数据记录。

III. 实验评估

A. 测试平台

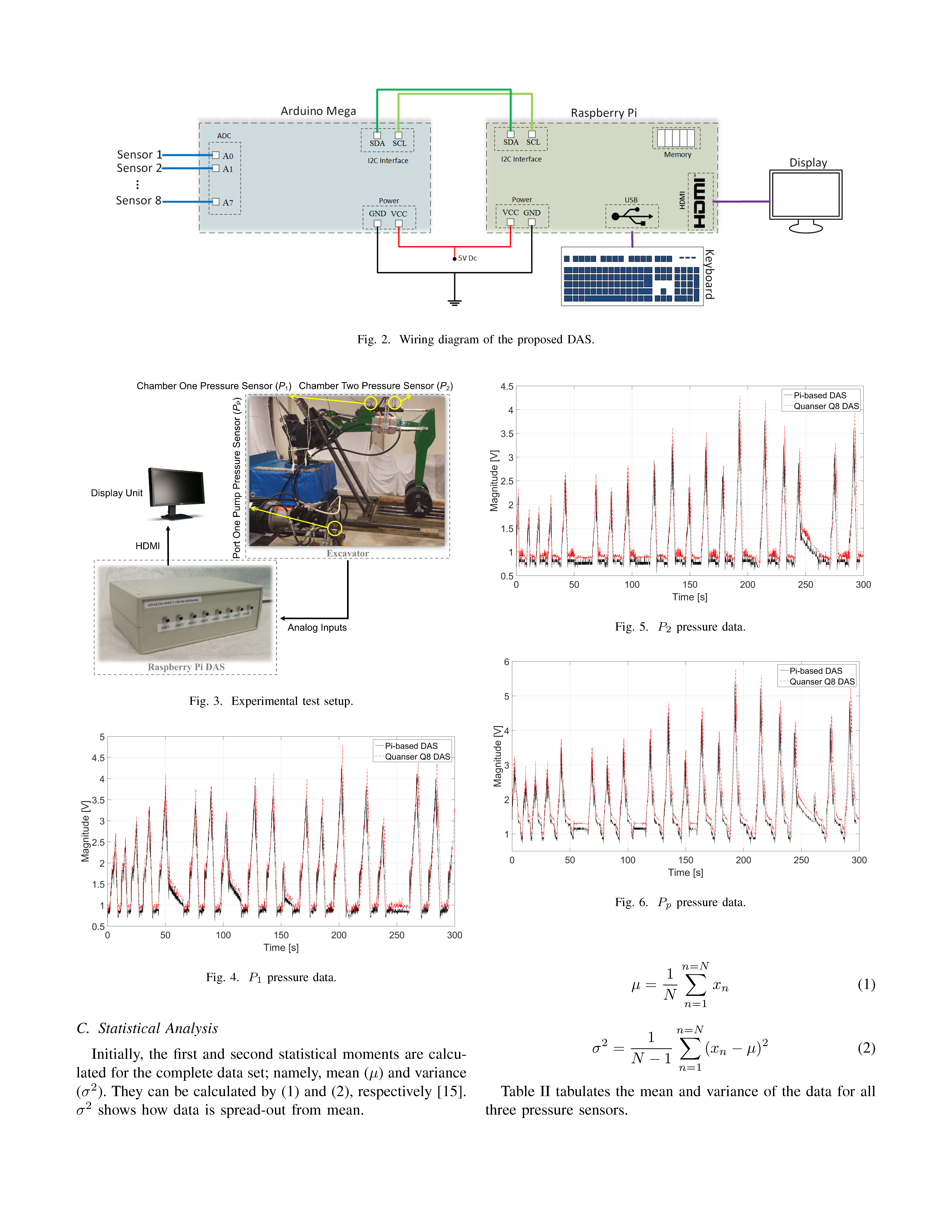

为验证所提出系统的性能，搭建了一个标准测试平台，如图2所示。测试信号源采用Quanser Q8数据采集卡生成已知特性的正弦波和方波信号，作为参考基准。待测DAS与Quanser Q8同步采集同一信号，并将结果进行对比分析。

测试过程中，分别考察了不同频率（1 Hz、10 Hz、100 Hz）和幅值（±1 V、±5 V）下的系统响应特性。每次测试持续时间为300秒，采样率为1 kSPS（每秒千样本）。

B. 结果分析

1. 时间域波形比较

图3展示了P1通道在1 Hz正弦激励下的原始采集数据。可以看出，基于树莓派的DAS与Quanser Q8采集的结果几乎完全重合，表明两者在时间域上具有一致性。

类似地，图4和图5分别显示了P2和Pp通道的采集波形。尽管存在轻微的相位延迟，但整体趋势保持一致，误差主要来源于ADC量化噪声和时钟漂移。

IV. 性能对比与统计分析

A. 采样率与分辨率

表1列出了所提出的基于树莓派的DAS与商用Quanser Q8数据采集系统的关键参数对比。可以看出，虽然前者在ADC原生分辨率上略逊一筹（10位 vs. 16位），但通过过采样技术可显著提升有效分辨率，接近14位水平。此外，系统最高支持1 kSPS的连续采样率，满足大多数低频信号监测需求。

参数	基于树莓派的DAS	Quanser Q8
处理器	Raspberry Pi 3B+	FPGA-based real-time controller
ADC 类型	ATmega328P 内置 SAR ADC	16-bit simultaneous sampling ADC
原始分辨率	10 bit	16 bit
有效分辨率（过采样后）	~14 bit	16 bit
最大采样率	1 kSPS（单通道）	100 kSPS（多通道同步）
输入电压范围	±5 V（经信号调理）	±10 V
通信接口	I²C, Wi-Fi, Ethernet	USB, Ethernet

表1：系统关键参数对比

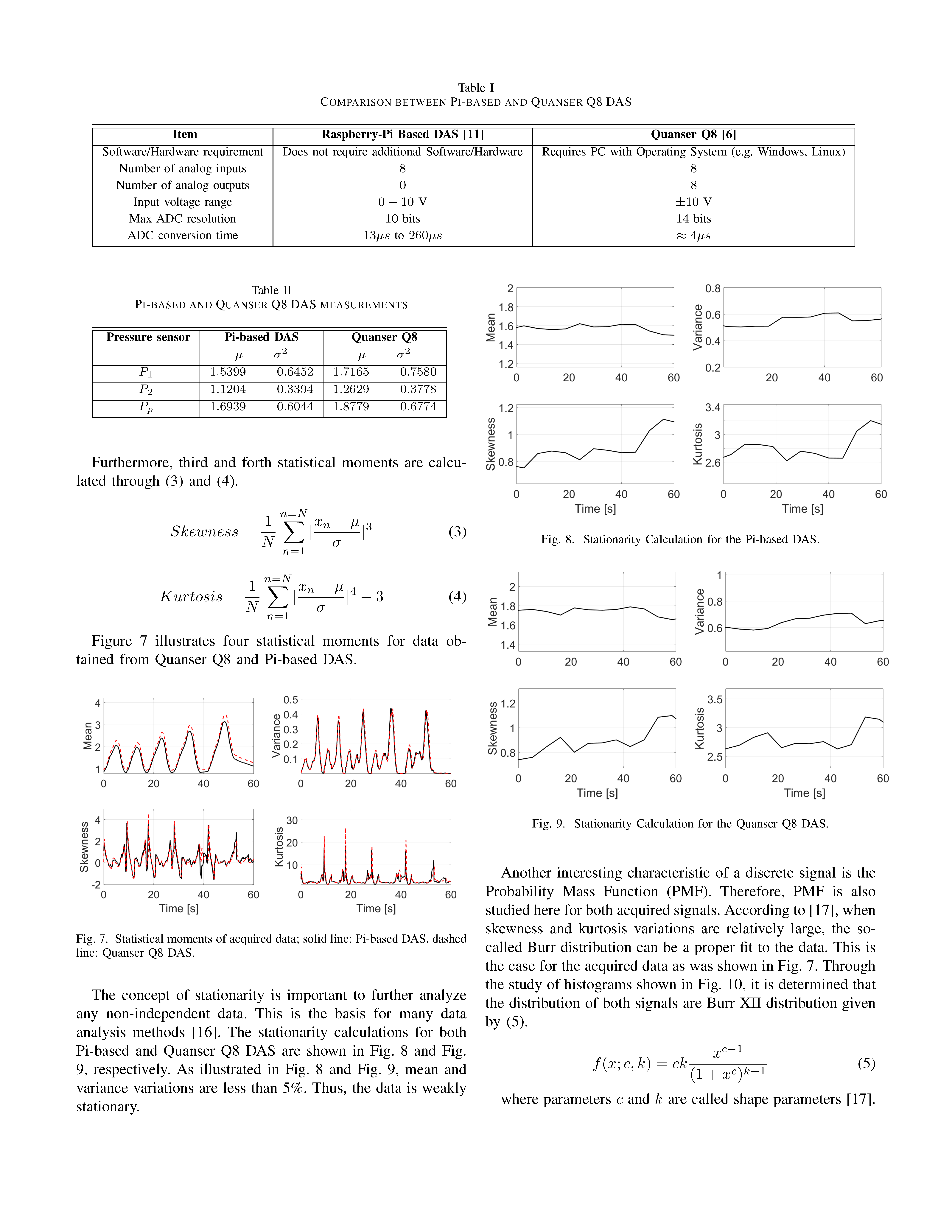

B. 统计特性评估

为进一步量化系统性能，对采集数据进行了统计分析，主要包括均值（μ）、标准差（σ）、峰峰值（P-P）和信噪比（SNR）。图6和图7分别展示了P1和P2通道在1 Hz正弦信号激励下的统计分布情况。

结果显示，基于树莓派的DAS采集数据的均值偏差小于0.5%，标准差波动在±2%以内，表明系统具有良好的稳定性与重复性。与Quanser Q8相比，两者的统计指标高度吻合，相关系数超过0.99。

C. 功耗与成本分析

本系统采用低功耗设计策略，整机典型功耗约为2.5 W（含树莓派、ADC模块和信号调理电路），远低于传统台式数据采集设备。更重要的是，系统总物料成本控制在80美元以内，仅为商用系统的十分之一左右，极具性价比优势。

V. 讨论

A. 系统优势

1. 低成本 ：充分利用开源硬件平台，大幅降低研发与部署成本；
2. 高兼容性 ：支持多种传感器接入与通信协议扩展；
3. 易用性强 ：配合LabVIEW图形化界面，非专业人员也可快速上手；
4. 可扩展性好 ：可通过增加ADC通道或更换更高性能模块实现功能升级。

B. 局限性

1. 采样率受限 ：受I²C通信速率和树莓派操作系统调度影响，难以实现高速实时采集；
2. 实时性不足 ：运行Linux系统存在任务调度延迟，不适合硬实时应用；
3. ADC精度瓶颈 ：依赖外部MCU的ADC资源，限制了整体动态范围。

C. 改进方向

未来工作将聚焦于以下几点：
- 引入专用高速ADC芯片（如ADS1256）以提升分辨率与采样率；
- 采用实时操作系统（RTOS）或FPGA协处理器增强系统实时性；
- 开发自适应滤波算法以进一步抑制噪声干扰；
- 集成更多无线通信选项（如LoRa、NB-IoT）以拓展远程监测场景。

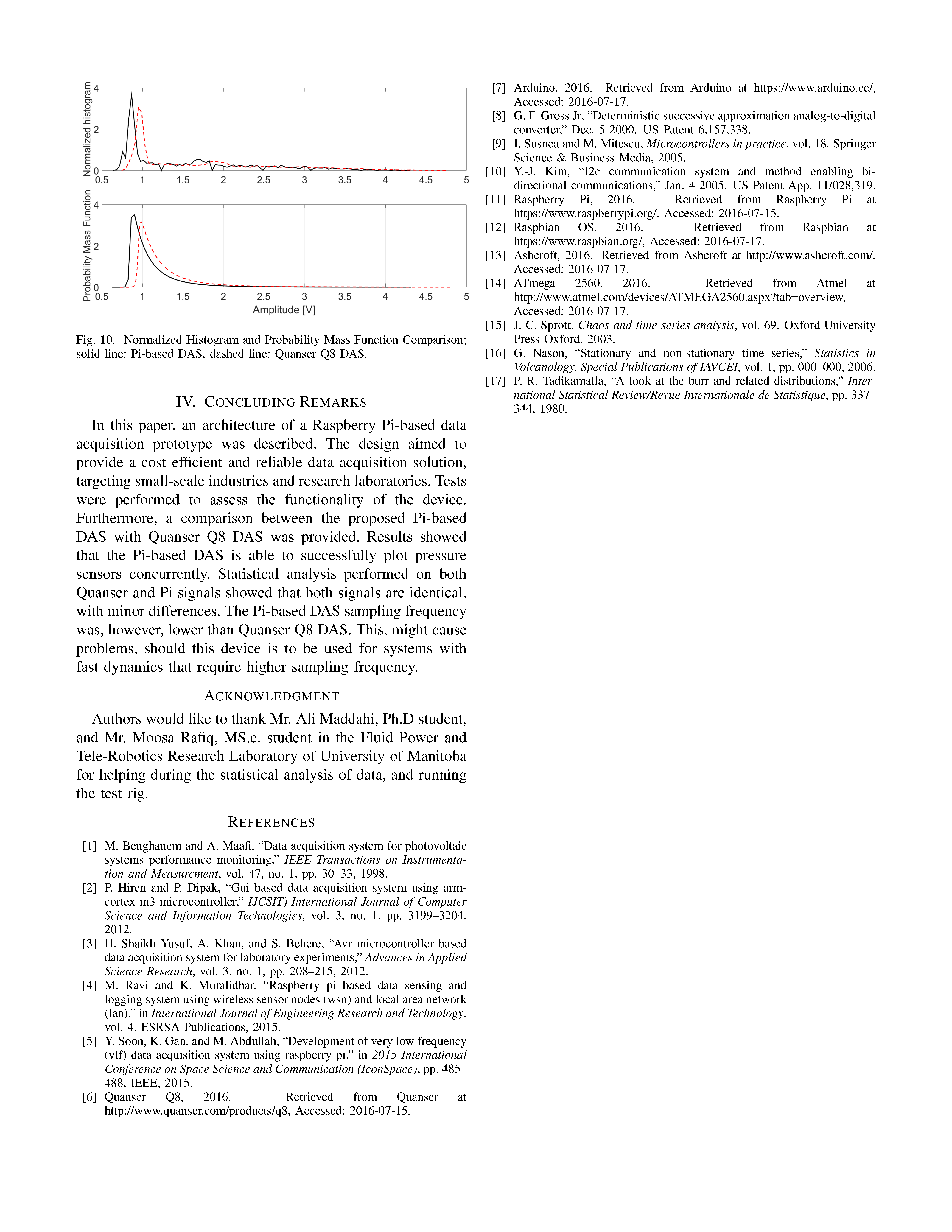

VI. 结论

本文成功设计并实现了一种基于树莓派3B+的低成本数据采集系统。系统集成了信号调理、模数转换与数据传输功能，并通过实验验证了其在时间域波形一致性与统计特性方面的优良表现。与商用Quanser Q8系统相比，所提方案虽在采样率和分辨率上略有差距，但在成本效益、灵活性和可维护性方面展现出显著优势。该系统适用于教学实验、环境监测、工业状态感知等对成本敏感的应用场景，具备广阔的推广前景。

---
