SV中的回调（callback）明确了定义方法的规则，并且指定了一个方法用来回调已经定义的该方法；简而言之就是，被调用的方法就是回调方法（callback method），调用回调方法的方法称为回调勾（callback hook），回调方法一般是虚方法（dummy method），一般通过继承来进行覆盖重写.

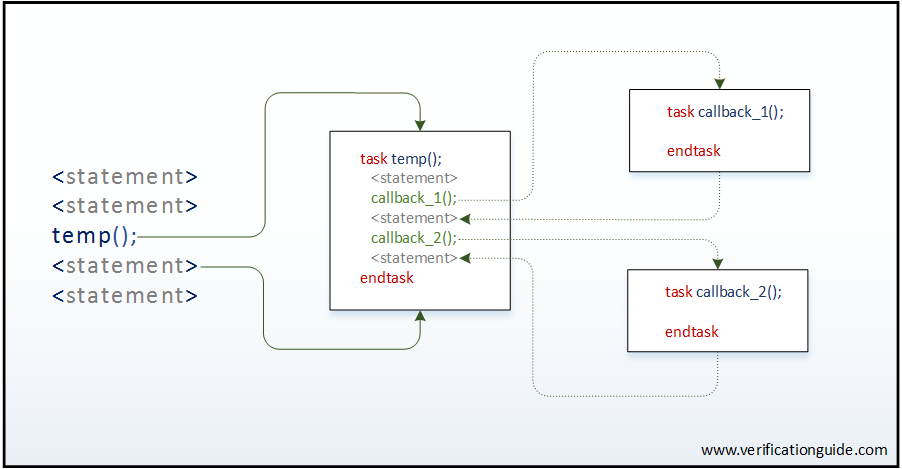

我们来看回调方法是如何工作的：

在上面的图中，temp()方法就是回调勾，callback_1()和callback_2()方法是回调方法，也就是在用户调用temp()方法的时候，callback_1()和 callback_2()会自动调用；当然，用户也可以通过继承来覆盖回调方法；

在SV中最长用到的回调勾就是randomize()方法，它带有两个回调方法pre_randomize()和post_randomize()，这两个方法分别会在randomize()方法的前后执行.

UVM callback

在UVM中，我们通过uvm_callback来派生出回调方法类，在这个类中可以定义多个回调方法，这些方法都是虚方法.如下：

class driver_callback extends uvm_callback;

  `uvm_component_utils(driver_callback)

  function new(string name, uvm_component parent);
    super.new(name);
  endfunction

  virtual task pre_drive; endtask//定义了两个虚方法作为回调方法
  virtual task post_drive; endtask
endclass

在上面的回调类driver_callback中定义了两个回调方法pre_drive和post_drive.

为了使用定义的回调类中的回调方法，首先要通过宏`uvm_register_cb在相应的组件中注册，然后再使用宏`uvm_do_callbacks 在组件的方法中调用回调方法，如下所示：

class driver extends uvm_component;

  `uvm_component_utils(driver)
  `uvm_register_cb(driver,driver_callback)//注册回调类

  function new(string name, uvm_component parent);
    super.new(name,parent);
  endfunction

  task run_phase(uvm_phase phase);
      `uvm_do_callbacks(driver,driver_callback,pre_drive());//调用类中的回调方法

      drive_pkt();

      `uvm_do_callbacks(driver,driver_callback,post_drive());
  endtask

  task drive_pkt();
    `uvm_info("DRIVER","Inside drive_pkt method",UVM_LOW);
  endtask

endclass

所以简单的test如下：

class environment extends uvm_env;
  driver driv;

  `uvm_component_utils(environment)

  function new(string name, uvm_component parent);
    super.new(name,parent);
  endfunction

  function void build_phase(uvm_phase phase);
    super.build_phase(phase);
    driv = driver::type_id::create("driv", this);
  endfunction

endclass

class basic_test extends uvm_test;
  environment env;

  `uvm_component_utils(basic_test)

  function new(string name = "basic_test", uvm_component parent=null);
    super.new(name,parent);
  endfunction

  function void build_phase(uvm_phase phase);
    super.build_phase(phase);
    env = environment::type_id::create("env", this);
  endfunction
endclass

//testbench
`include "driver_callback.sv"
`include "driver.sv"
`include "environment.sv"
`include "basic_test.sv"


program testbench_top;

  //---------------------------------------
  //calling test
  //---------------------------------------
  initial begin//{
    run_test();
  end //}

endprogram

这样我们就将回调方法加入到整个testbench中了，只不过上面的回调方法为空方法，什么操作也没有；

还可以通过继承，覆盖上面定义的回调类中的回调方法，如下：

class user_callback extends driver_callback;

  `uvm_component_utils(user_callback)

  function new(string name, uvm_component parent);
    super.new(name,parent);
  endfunction

  task pre_drive;
    `uvm_info("USER_CALLBACK","Inside pre_drive method",UVM_LOW);
  endtask

  task post_drive;
    `uvm_info("USER_CALLBACK","Inside post_drive method",UVM_LOW);
  endtask
endclass

对于派生的回调类以及其中覆盖的回调方法，只需要通过调用add()方法将回调类添加到test中即可，如下：

class user_callback_test extends basic_test;
  user_callback callback_1;

  `uvm_component_utils(user_callback_test)

  function new(string name = "user_callback_test", uvm_component parent=null);
    super.new(name,parent);
  endfunction

  function void build_phase(uvm_phase phase);
    super.build_phase(phase);
    callback_1 = user_callback::type_id::create("callback_1", this);

    uvm_callbacks#(driver,driver_callback)::add(env.driv,callback_1);
  endfunction
endclass

对于uvm_callbacks#(T, CB)::add(t,cb)方法，其几个参数的含义如下：

T：表示回调类所在的组件名；

CB：表示回调类的类名；

t：表示回调类所在的组件的实例名，也就是组件的对象名；

cb：表示回调类的实例名，也就是对象名；

导入上面的模块，如下：

`include "driver_callback.sv"
`include "driver.sv"
`include "environment.sv"
`include "basic_test.sv"

`include "user_callback.sv"
`include "user_callback_test.sv"

program testbench_top;

  //---------------------------------------
  //calling test
  //---------------------------------------
  initial begin//{
    run_test();
  end //}

endprogram

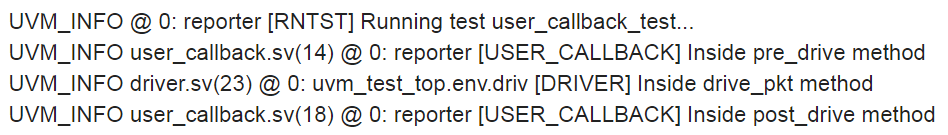

运行结果为：
