北邮22级信通院数电：Verilog-FPGA（9）第九周实验（1）实现带同步复位功能、采用上升沿触发的D触发器

北邮22信通一枚~

跟随课程进度更新北邮信通院数字系统设计的笔记、代码和文章

持续关注作者 迎接数电实验学习~

获取更多文章，请访问专栏：

北邮22级信通院数电实验_青山如墨雨如画的博客-优快云博客



目录

一.顶层模块的书写

 二.两种验证方法

2.1使用FPGA开发板验证

2.1.1管脚分配

2.1.2实验效果

2.2使用仿真验证

2.2.1仿真代码的书写

 2.2.2仿真结果

---

一.顶层模块的书写

D_trigger.v

module D_trigger
(
	input clk,
	input rst,
	input d,
	output reg q
);

always @ ( posedge clk or negedge rst)
	begin
		if(!rst)
			q<=1'b0;
		else
			q<=d;
	end
endmodule

 二.两种验证方法

2.1使用FPGA开发板验证

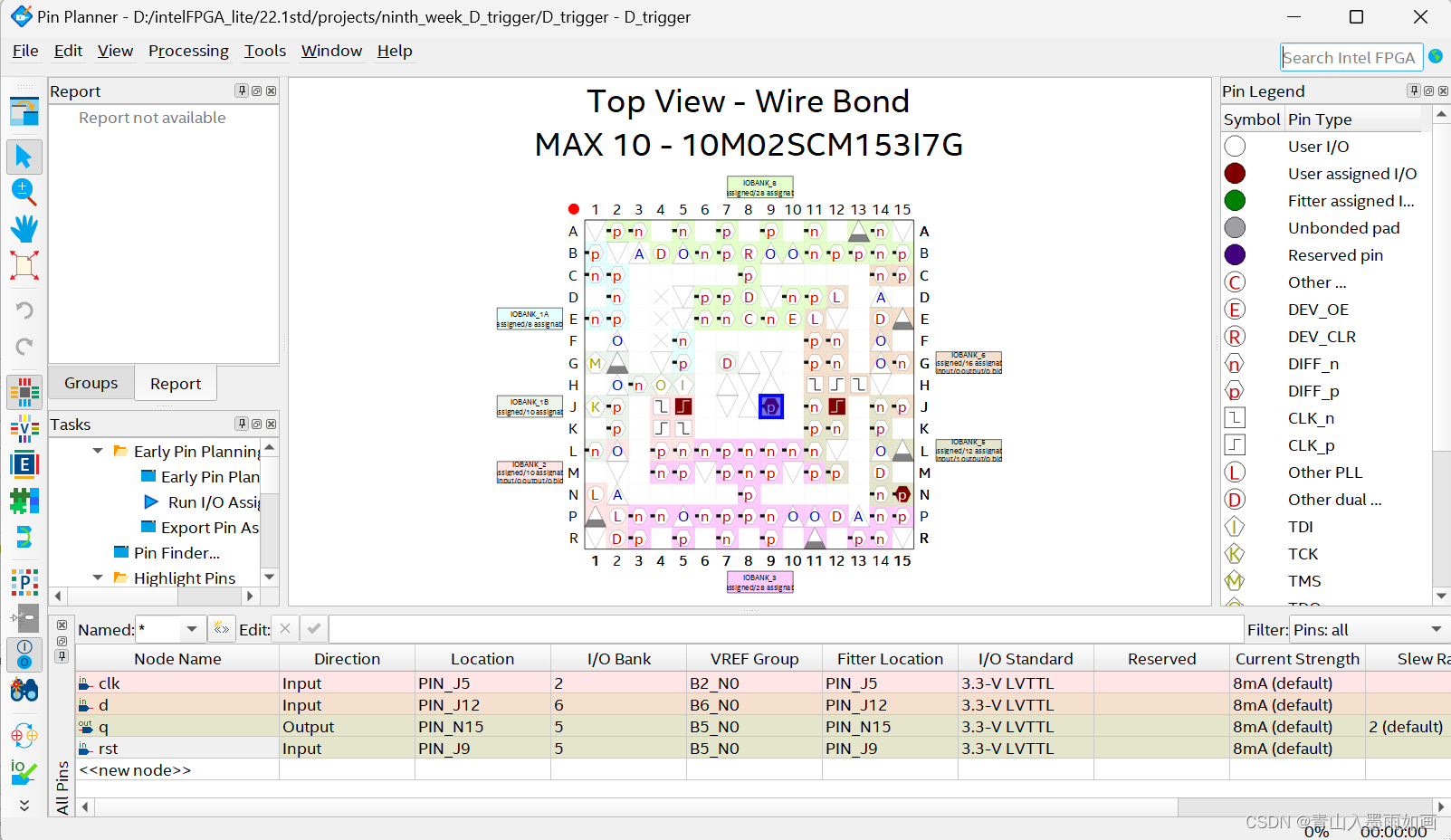

2.1.1管脚分配

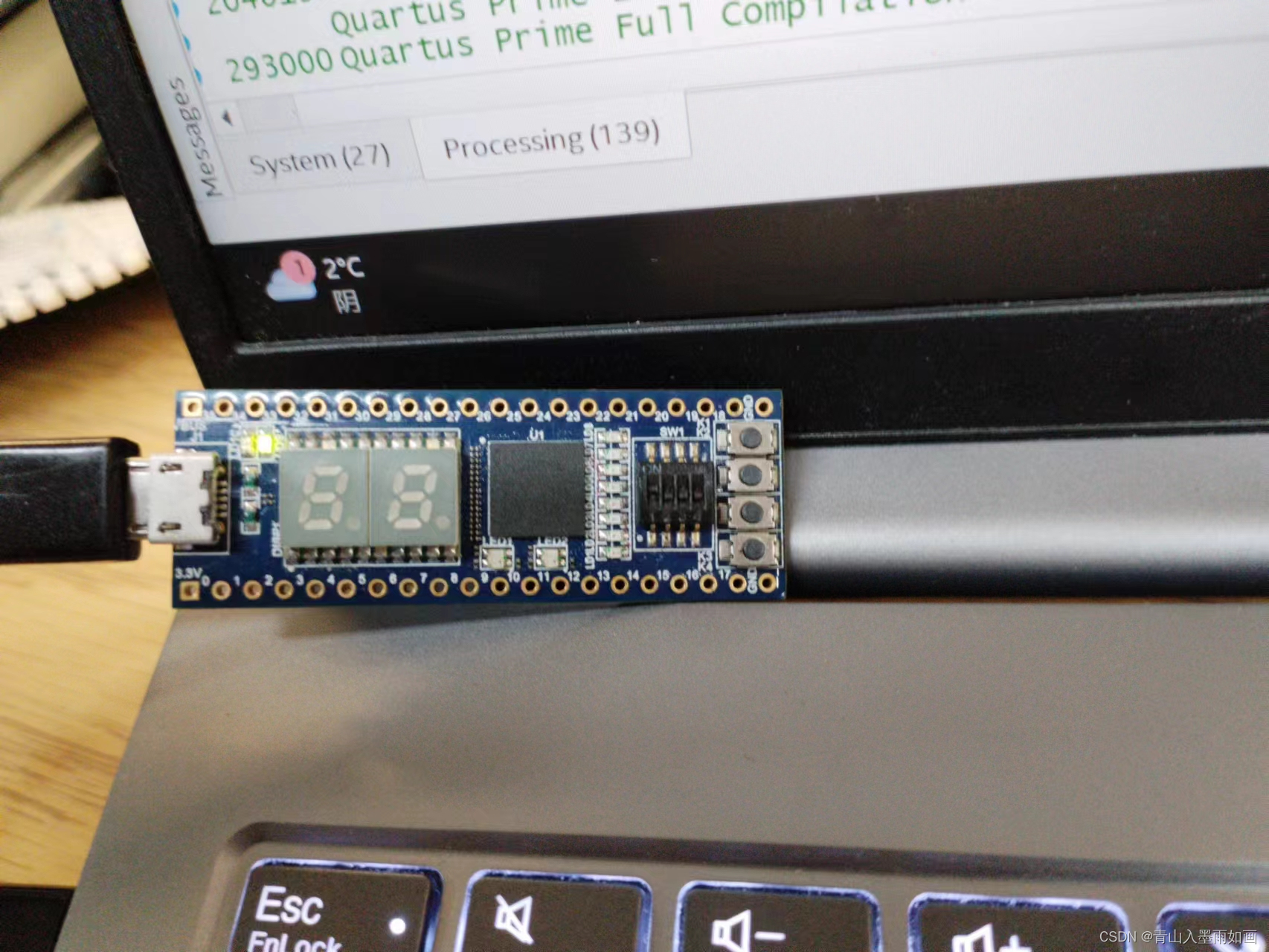

2.1.2实验效果

烧录过后，第一个且仅第一个LED灯亮。

将第一个拨码开关调至ON，LED熄灭；

按K1，灯亮。

注意，K1，在开发板上有标注！！！和大脚丫一样的

2.2使用仿真验证

2.2.1仿真代码的书写

D_trigger_tb.v

`timescale 1ns/1ps
`define clk_period 10
module D_trigger_tb;
	reg clk;
	reg rst;
	reg d;

	wire q;

D_trigger trigger_1
(
	.clk(clk),
	.rst(rst),
	.d(d),
	.q(q)
);

initial clk=1;
	always@(`clk_period/2)
	begin
		clk=~clk;
		end
initial
	begin
		rst = 0;
		#100;
		rst = 1;
		#1000;
		rst = 0;
		#100;
		$stop;
	end

initial
	begin
		d=0;
		#120;
		d=1;
		#100;
		d=0;
		#105;
		d=1;
		#100;
	end
endmodule

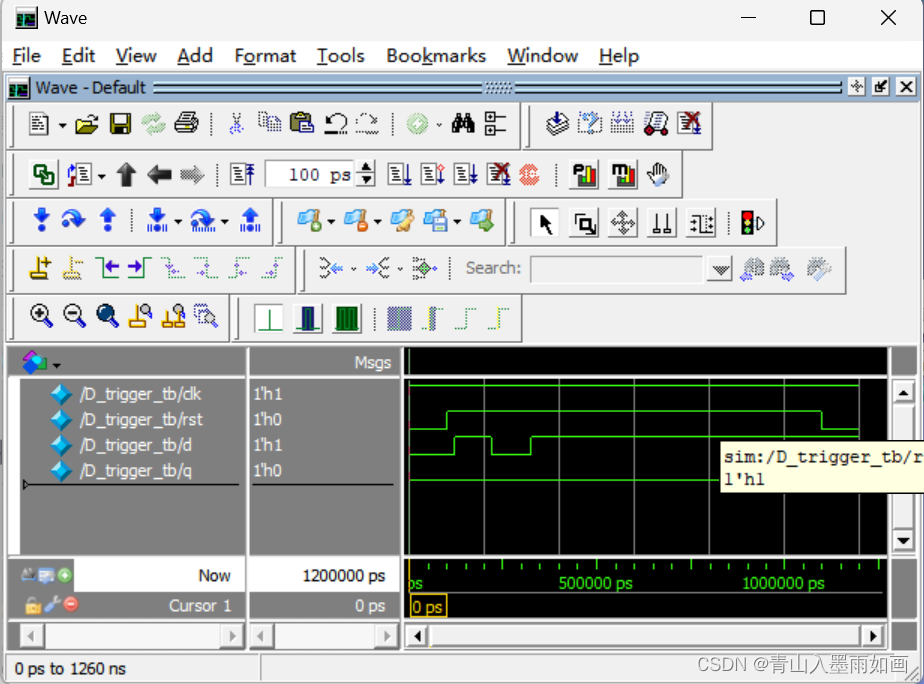

 2.2.2仿真结果
