1.D触发器：

2.D触发器功能表如下：

3.功能表解析：

4.同步D触发器解析：

5.复位置数D触发器电路图：

 6.上升沿触发的D触发器:​

7.带复位置数的上升沿触发的D触发器：

---

晶体管级数字电路设计专栏目录_XMJYBY的博客-优快云博客

1.D触发器：

从封装中可以看出：

CLK的三角形表示边沿触发，即该D触发器为上升沿触发

SET和RESET均为低电平有效

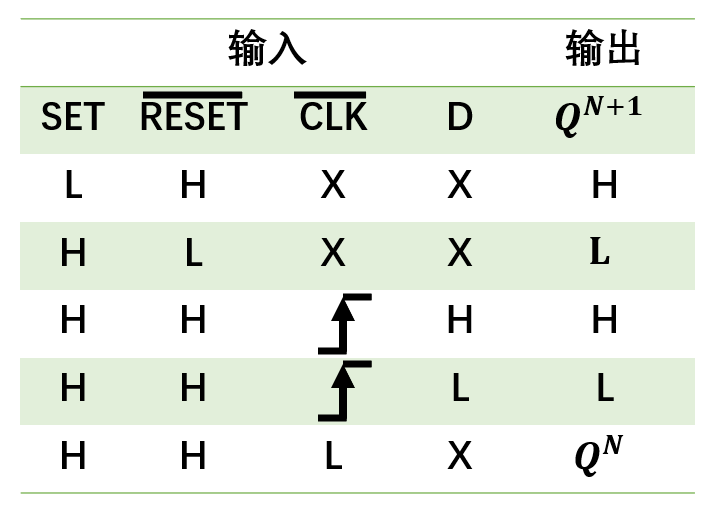

2.D触发器功能表如下：

3.功能表解析：

由于SET和RESET都为低电平有效，所以在D触发器工作时，都要接高电平

当RESET为低电平时，触发器复位。

4.同步D触发器解析：

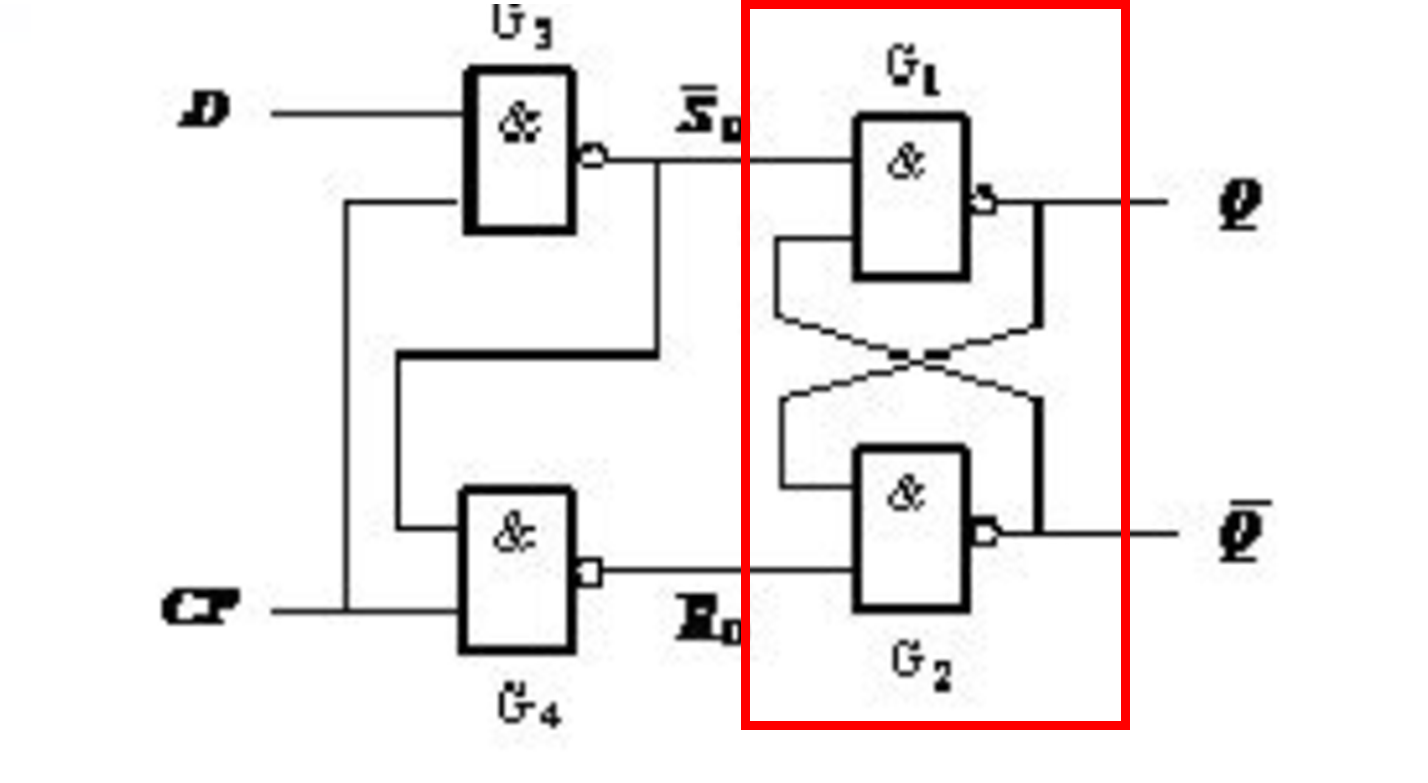

同步D触发器内部结构如下图所示

第一部分：

对应真值表：

第二部分：

为一个RS触发器

对应真值表：

5.复位置数D触发器电路图：



        利用与非门有 0 出 1 的特性，插入 S 和 R，将二输入与非门变成三输入与非 门，在电路中先将 S 定为 1 此时当 R 为 1 时，对与非门电路无影响， 当 R 为 0 时，无论 D 和 CP 取值如何，输出的 Q 固定为 0

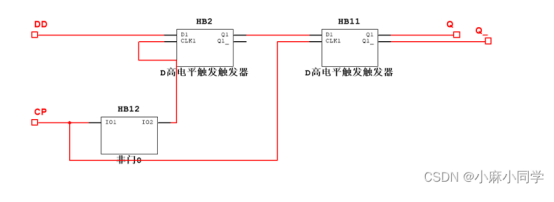

6.上升沿触发的D触发器:

        当 CP 信号为 0 时，通过非门输入第一个触发器为 1，第一个触发器就会输出 D 相同的值，第二个触发器保持输出。当 CP 信号为 1 时，第一个触发器保持输 出，第二个触发器读取第一个触发器的输出值并输出，这就构成了一个上升沿 触发的 D 触发器
