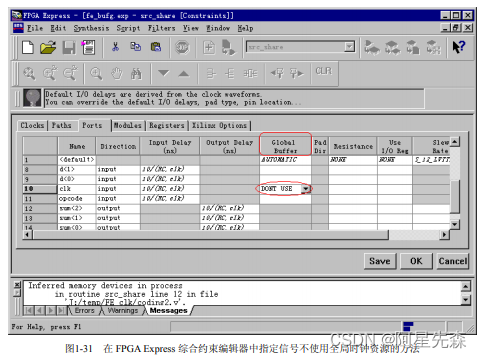

在FPGA Express/FPGA Compiler II中，用鼠标右键单击编译后的芯片图标，在弹出的命令对话框中选择“Edit Constraints”命令编辑综合约束文件（扩展名为CTL），选择端口（Ports）选项卡，指定所需信号的全局时钟域为 “DONT USE”。图22所示为在FPGA Express综合约束编辑器中指定信号不使用全局时钟资源的方法。

也可以在FPGA Express/FPGA Compiler IⅡ综合约束文件（扩展名为CTL）中直接使用“port clk global_buffer "DONT USE"；”命令指定输入端口信号 “clk”不使用全局时钟资源。

Xilinx Virtex-ll和Virtex-ll Pro器件族生成DCM的方法

对于Xilinx Virtex-II和Virtex-II Pro器件族，除了按照上面介绍的 DLL或 DCM的使用方法，用代码或者原理图调用DLL.或DCM外，还可以使用ISE 5.1 以及其后版本附加的辅助设计工具—Architecture Wizard(设计结构向导）完成 DCM的生成。Architecture Wizard的使用非常简单，不论从界面风格还是使用方法上都与Core Generator十分相似.图23-27到简单的示例了 DCM模块的生成方法：

如图23所示，选择器件族为Virtex-II或Virtex-II Pro
