Auto Interactive Delay Tune (AiDT)——自动等长介绍

最新推荐文章于 2025-09-10 15:15:52 发布
最新推荐文章于 2025-09-10 15:15:52 发布
阅读量1.5k 收藏 5
点赞数
CC 4.0 BY-SA版权
分类专栏： FPGA、Matlab、Allegro的所有相关知识 文章标签： AiDT Allegro
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/axingxiansen/article/details/130926049
本文介绍了如何使用Allegro的Auto Interactive Delay Tune (AiDT)功能进行自动等长调整，通过开启Unsupported功能，在Constraint Manager设置BUS和MGrp，以DDR3数据线为例，详细展示了自动绕线的步骤，显著提高了差分线的绕线效率。

  最近有人问到自动等长的一些问题，这里和大家分享一下Allegro的AiDT功能，希望有所帮助。

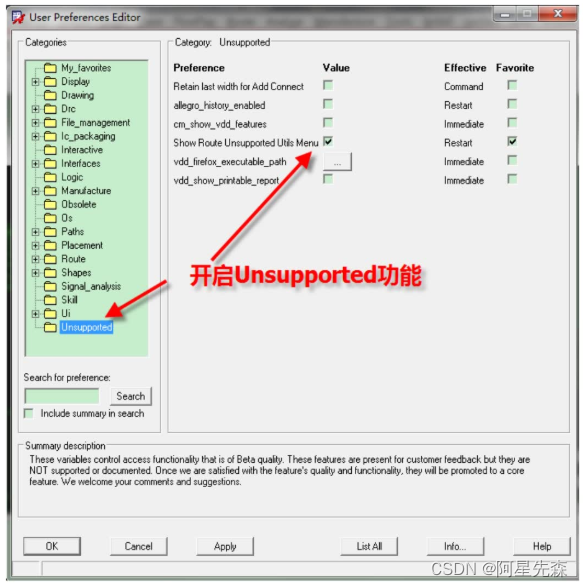

首先，要在User Preferences Editor下开启Unsupported功能；

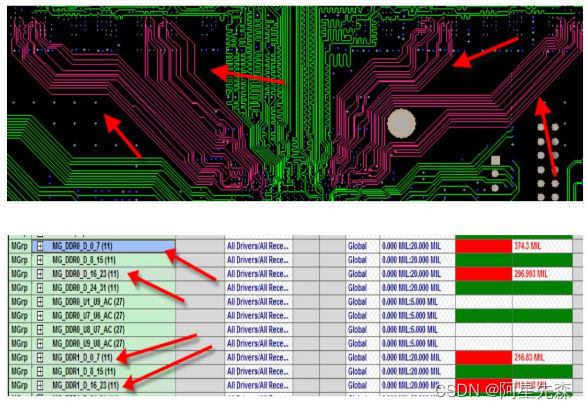

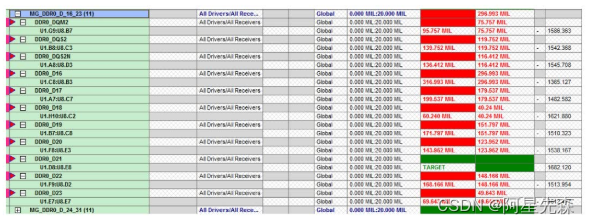

其次，要在Allegro Constraint Manager里面加好要绕线的BUS和MGrp；以下四组DDR3数据线为例；

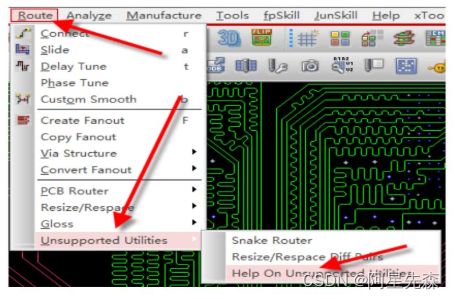

Allegro里面的操作步骤如下；
