4.8 IPIPE中断流动的标识

4.8.1 传入__ipipe_dispatch_irq的flags

include/linux/ipipe.h:
#define IPIPE_IRQF_NOACK    0x1
#define IPIPE_IRQF_NOSYNC   0x2
void __ipipe_dispatch_irq(unsigned int irq, int flags);

传入__ipipe_dispatch_irq的flags，有三种可能性：0、1、2.

第一，传入0

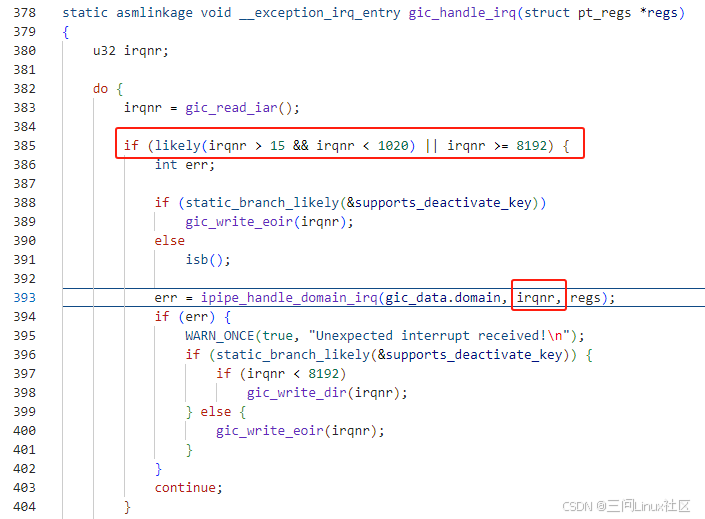

在gic_handle_irq读到物理中断号irqnr后，如果是PPI/SPI/LPI中断，则调用 ipipe_handle_domain_irq。

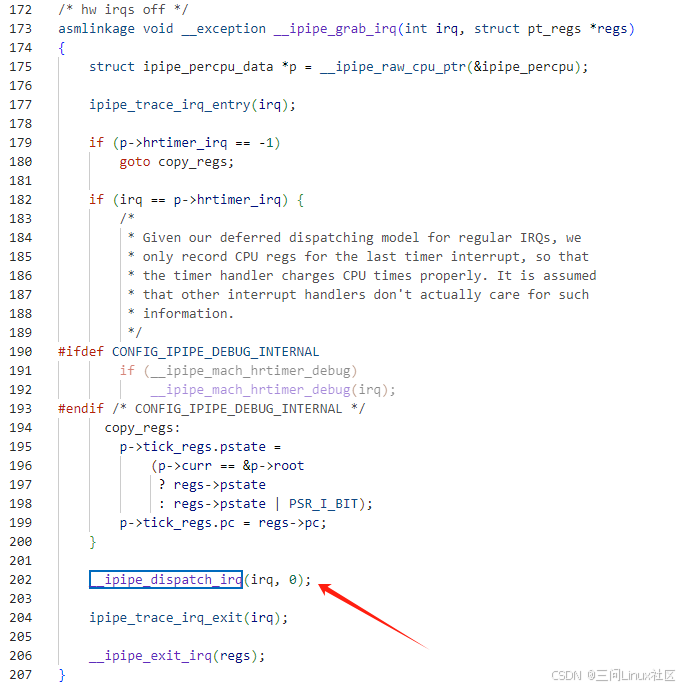

ipipe_handle_domain_irq->__ipipe_grab_irq->__ipipe_dispatch_irq(irq, 0)总是向__ipipe_dispatch_irq传递flags=0。

在这里插入图片描述

第二，传入1（IPIPE_IRQF_NOACK）

IPIPE_IRQF_NOACK，代表在__ipipe_dispatch_irq中不需要执行ipd->irqs[irq].ackfn(desc)。ackfn在《4.4.2 timer中断的应答(__ipipe_dispatch_irq上半部)》有完整的阐述。

在这里插入图片描述

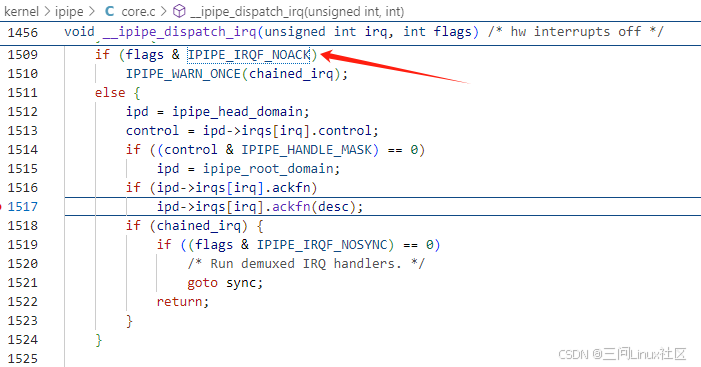

为什么flags设置了IPIPE_IRQF_NOACK，需要执行第1510行：IPIPE_WARN_ONCE(chained_irq)？

根据注释，chained中断绝大部分都有一个有效的ackfn(acknowledge handler)，应该不要在chained中断处理过程中向__ipipe_dispatch_irq传入IPIPE_IRQF_NOACK。

什么时候可以合理的传入IPIPE_IRQF_NOACK？有两种情况：

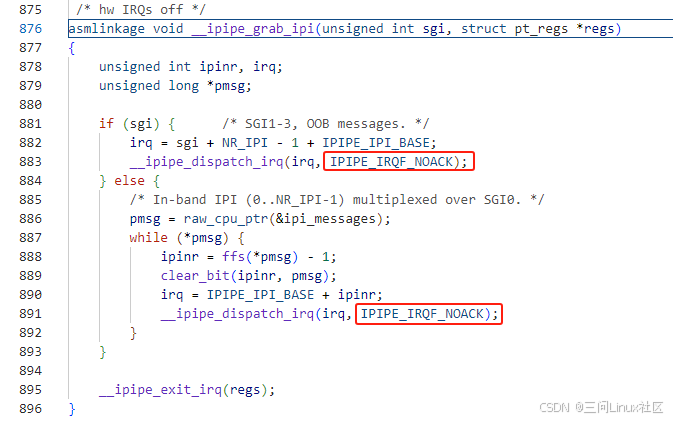

调用__ipipe_grab_ipi处理SGI中断不需要调用ackfn

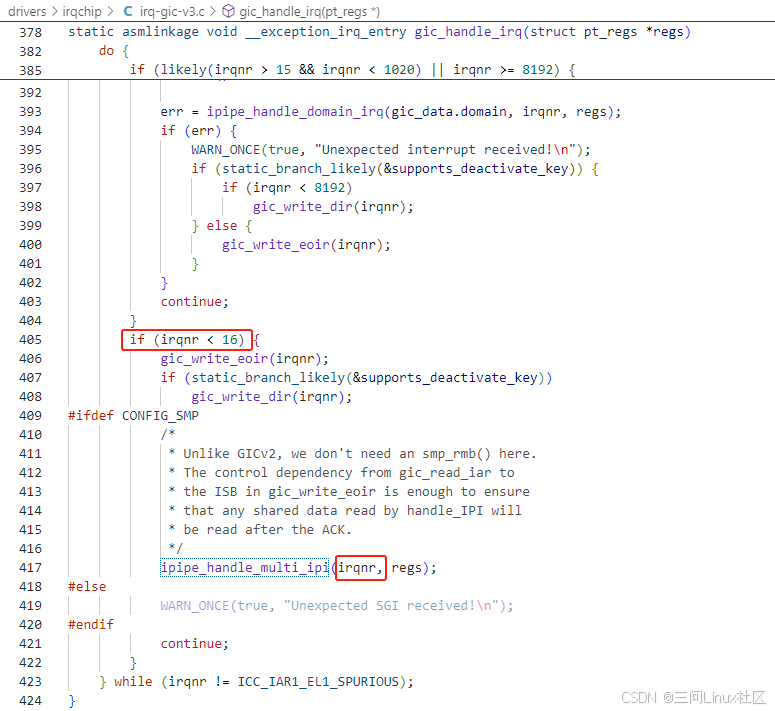

在gic_handle_irq读到物理中断号irqnr后，如果是SGI中断，则调用 ipipe_handle_multi_ipi。

ipipe_handle_multi_ipi-> __ipipe_grab_ipi-> __ipipe_dispatch_irq(irq, IPIPE_IRQF_NOACK)总是向__ipipe_dispatch_irq传递flags=IPIPE_IRQF_NOACK。

在这里插入图片描述

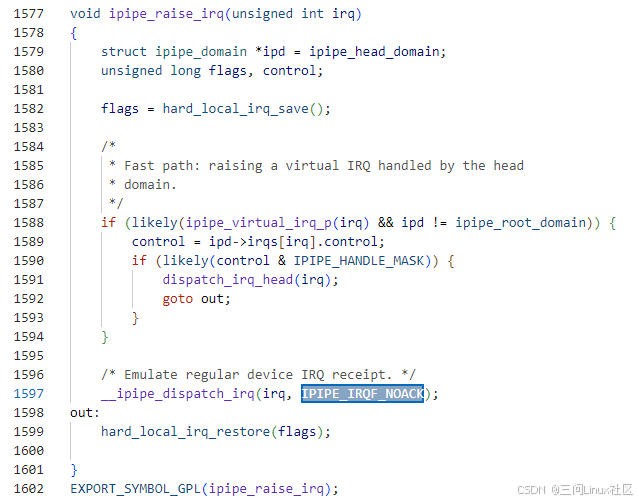

ipipe_raise_irq，是软件模拟的中断，不需要ackfn

在没有硬件中断发生的情况下，可以直接调用__ipipe_dispatch_irq(irq, IPIPE_IRQF_NOACK)传入一个virq中断号，模拟一个中断的发生。

在这里插入图片描述

第三，传入2（IPIPE_IRQF_NOSYNC）

IPIPE_IRQF_NOSYNC 完全是服务于chained中断。参考《4.7 chained中断如何流动》。

4.8.2 Interrupt control bits

Interrupt control bits指的是如下标识位，服务于struct ipipe_domain的成员unsigned long control。

include/linux/ipipe_domain.h:

/* Interrupt control bits */
#define IPIPE_HANDLE_FLAG	0
#define IPIPE_STICKY_FLAG	1
#define IPIPE_LOCK_FLAG		2
#define IPIPE_HANDLE_MASK	(1 << IPIPE_HANDLE_FLAG)
#define IPIPE_STICKY_MASK	(1 << IPIPE_STICKY_FLAG)
#define IPIPE_LOCK_MASK		(1 << IPIPE_LOCK_FLAG)

struct ipipe_domain {
    int context_offset;
    struct ipipe_irqdesc {
        unsigned long control;
        ipipe_irq_ackfn_t ackfn;
        ipipe_irq_handler_t handler;
        void *cookie;
    } ____cacheline_aligned irqs[IPIPE_NR_IRQS];
    const char *name;
    struct mutex mutex;
};

第一种，IPIPE_HANDLE_MASK

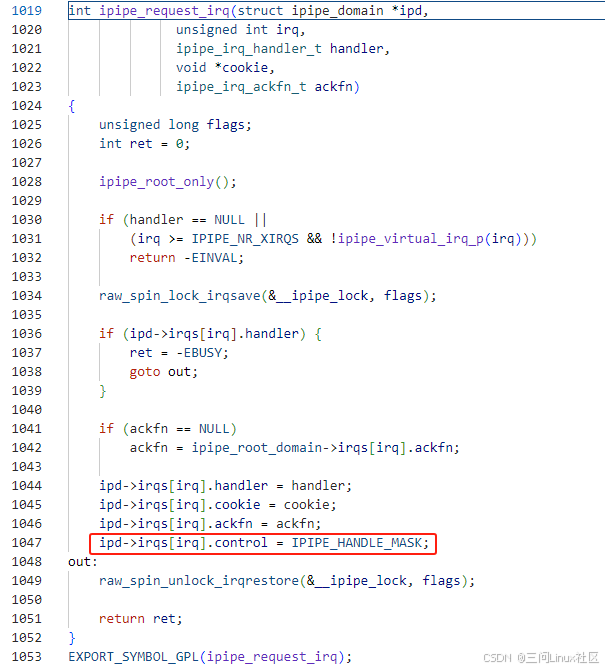

IPIPE_HANDLE_MASK的意义就是代表是否在domain中已经注册了handler！在ipipe_request_irq会对control进行赋值IPIPE_HANDLE_MASK，ipipe_free_irq会对control赋值0。

在__ipipe_dispatch_irq中总是通过检查ipd->irqs[irq].control是否设置了IPIPE_HANDLE_MASK来判断是否注册了handler。

在这里插入图片描述

第二种，IPIPE_STICKY_MASK

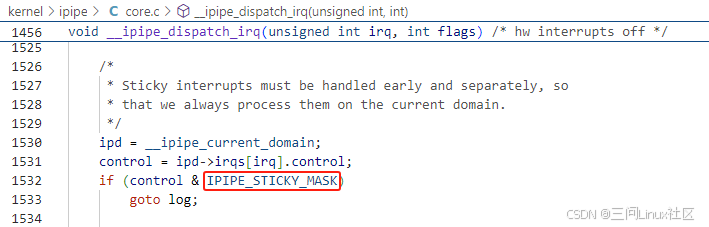

根据注释，IPIPE_STICKY_MASK 代表立刻在当前域进行处理。

在这里插入图片描述

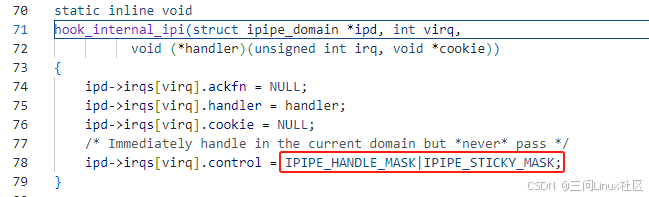

在IPIPE代码中，只有一个中断设置了此标识：head domain和root domain初始化过程中，都会调用init_stage->__ipipe_hook_critical_ipi->hook_internal_ipi为各自的中断IPIPE_CRITICAL_IPI设置相同的中断处理函数__ipipe_do_critical_sync。

在这里插入图片描述

所以，这个IPIPE_CRITICAL_IPI发生时，在__ipipe_dispatch_irq中会被记录到__ipipe_current_domain的interrupt log中。

第三种，IPIPE_LOCK_MASK

IPIPE_LOCK_MASK没有被__ipipe_dispatch_irq直接使用，是在__ipipe_dispatch_irq ->__ipipe_set_irq_pending间接使用。

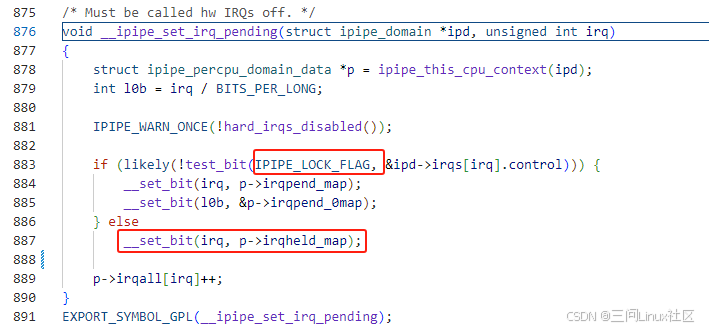

在__ipipe_set_irq_pending，如果发现某个中断设置了IPIPE_LOCK_MASK，则把中断记录到irqheld_map中（interrupt held log）。

在这里插入图片描述

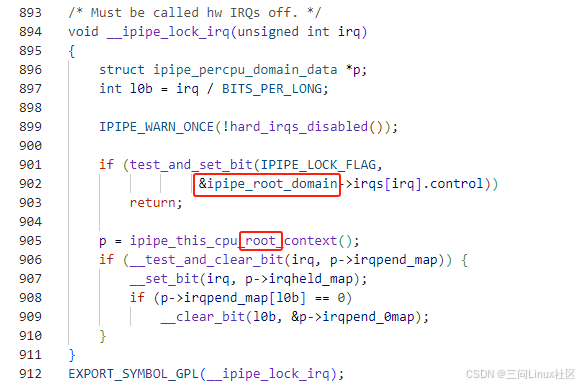

从gic_mask_irq ->ipipe_lock_irq->__ipipe_lock_irq调用过程中的细节可知，IPIPE_LOCK_MASK仅对root domain生效。__ipipe_lock_irq不仅会设置IPIPE_LOCK_MASK，还会把interrupt pend log中的中断标志位挪到interrupt held log中。__ipipe_unlock_irq是__ipipe_lock_irq的反向操作。

在这里插入图片描述
