4.7 chained中断如何流动

4.7.1 Linux chained中断处理流程

什么是chained中断？

如下图所示，假设有三个中断控制器，名字分别为INTC_A、INTC_B、INTC_C，各自有自己的物理中断号。

INTC_B的两个物理中断INTC_B_hwirq32和INTC_B_hwirq33，任意一个触发后，都会触发INTC_A的物理中断INTC_A_hwirq32，最终触发ARM64的IRQ。INTC_A_hwirq32称为INTC_B_hwirq32和INTC_B_hwirq33的父中断。INTC_A称为INTC_B的父中断控制器，反之，INTC_B是INTC_A的子中断控制器。这种中断级联的方式称为chained中断。

同理，INTC_B是INTC_C的父中断控制器，INTC_C是INTC_B的子中断控制器，这样三个中断控制器形成了多级级联的chained中断。

为啥要举多级chained中断的例子？后面分析__ipipe_dispatch_irq会用到。

在这里插入图片描述

如《4.2.3 根据DTS完成中断控制器初始化》所述，Linux启动过程中，会完成中断控制器的初始化。

在子中断控制器INTC_B初始化的过程中，如果发现自己存在父，则注册父中断INTC_A_hwirq32，得到virq 10，并把virq 10的handler_irq设置为子中断控制器INTC_B的处理程序INTC_B_handle_chained_irq。同理，中断控制器INTC_C会完成上述步骤。

举一个实际的例子，在GIC中断控制器（irq-gic.c）初始化过程中，如果存在父，则把父中断的irq_desc.handle_irq设置为gic_handle_cascade_irq。

int __init
gic_of_init(struct device_node *node, struct device_node *parent)
{
   ……
    if (parent) {
        irq = irq_of_parse_and_map(node, 0);
        gic_cascade_irq(gic_cnt, irq);
    }
   ……
}

void __init gic_cascade_irq(unsigned int gic_nr, unsigned int irq)
{
    BUG_ON(gic_nr >= CONFIG_ARM_GIC_MAX_NR);
    irq_set_chained_handler_and_data(irq, gic_handle_cascade_irq,
                     &gic_data[gic_nr]);
}

除了中断控制器之外，隶属于各个中断控制器的设备会正常初始化，并申请各自的virq和irq_desc。

在这里插入图片描述

接下来描述Linux处理chained中断流程。调用关系比较复杂，图中只标出关键的函数。想要完成chained中断的处理，需要多次嵌套调用generic_handle_irq，每次都传入正确的virq。

第一步，当中断INTC_C_hwirq32发生时，依次触发INTC_B_hwirq32、INTC_A_hwirq32，最终触发ARM64 IRQ。

第二步，参考《4.3 Linux的中断处理流程》，Linux中断子系统会根据INTC_A_hwirq32找到对应的virq 10，会第一次调用generic_handle_irq(irq=10)。generic_handle_irq(irq=10)调用的中断流控函数handle_irq实际指向了INTC_B_handle_chained_irq。

第三步，INTC_B_handle_chained_irq要找出在INTC_B中，具体是哪个物理中断触发了？结果发现是INTC_B_hwirq32，其对应的virq是12，第二次调用generic_handle_irq(irq=12)。generic_handle_irq(irq=12)调用的中断流控函数handle_irq实际指向了INTC_C_handle_chained_irq。

第四步，INTC_C_handle_chained_irq要找出在INTC_C中，具体是哪个物理中断触发了？结果发现是INTC_C_hwirq32，其对应的virq是14，第三次调用generic_handle_irq(irq=14)。generic_handle_irq(irq=14)调用的中断流控函数handle_irq是handle_fasteoi_irq，会最终调用irq_desc->action->handler/thread_fn真正完成INTC_C_hwirq32的处理。

4.7.2 IPIPE chained中断处理流程

接着上一个章节分析，三个中断控制器INTC_A、INTC_B、INTC_C，形成了多级级联的chained中断。

根据上文的分析，Linux想要完成chained中断的处理，需要在Linux中断子系统中多次嵌套调用generic_handle_irq，每次都传入正确的virq。这对于IPIPE是不可接受的，因为Linux中断子系统的处理延迟是不可控的。

IPIPE的实现方式，是把多次嵌套调用generic_handle_irq，改成了多次嵌套调用__ipipe_dispatch_irq。

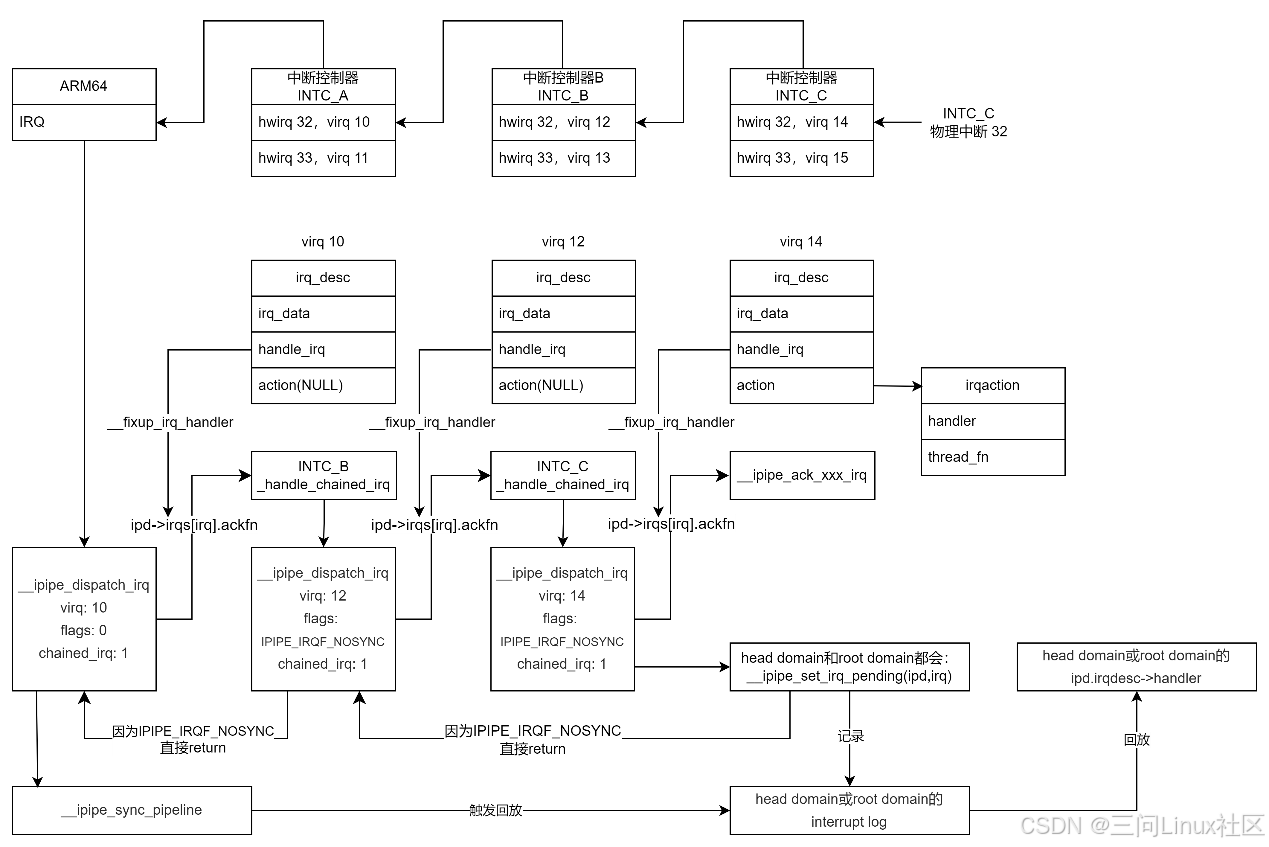

在这里插入图片描述

第一步，当中断INTC_C_hwirq32发生时，依次触发INTC_B_hwirq32、INTC_A_hwirq32，最终触发ARM64 IRQ。

第二步，参考《4.4 timer中断从Xenomai流向Linux》，IPIPE会根据接管中断管理，根据INTC_A_hwirq32找到对应的virq 10，会第一次调用__ipipe_dispatch_irq(irq=10, flags=0)。

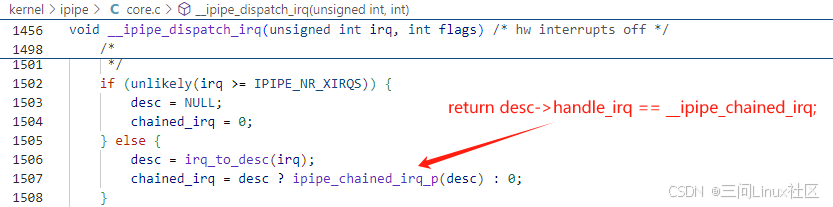

（1）__ipipe_dispatch_irq(irq=10, flags=0)首先初始化desc和chained_irq。通过irq_to_desc函数获取中断描述符desc，并判断该中断是否为chained_irq。

在这里插入图片描述

chained_irq的值，取决于desc->handle_irq是否等于__ipipe_chained_irq，如果是，则chained_irq 为1，否则chained_irq 为0。

在当前的例子中，chained_irq 为1。在什么时候会把什么中断的desc->handle_irq初始化成__ipipe_chained_irq？

举一个实际的例子，在GIC中断控制器（irq-gic.c）初始化过程中，如果存在父，则把父中断的irq_desc.handle_irq设置为gic_handle_cascade_irq。

gic_of_init
-> gic_cascade_irq
-> irq_set_chained_handler_and_data(irq, gic_handle_cascade_irq, &gic_data[gic_nr]);
-> __irq_do_set_handler(desc, handle, 1, NULL) //其中第3个参数即is_chained=1
-> handle = __fixup_irq_handler(desc, handle, is_chained)//第3个参数is_chained=1
-> desc->handle = handle //此处handle是__fixup_irq_handler修正过的

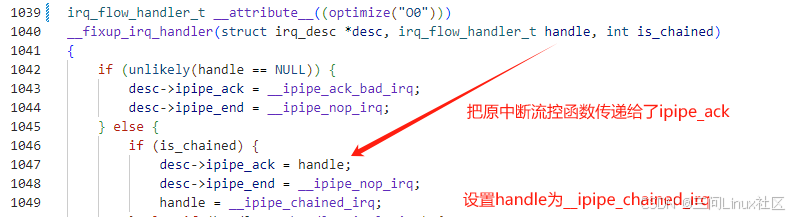

在Linux的__irq_do_set_handler中，IPIPE增加了__fixup_irq_handler的调用。

在这里插入图片描述

第1047行，把原来的中断流控函数gic_handle_cascade_irq传递给了ipipe_ack。

第1049行，设置handle为__ipipe_chained_irq。而这个__ipipe_chained_irq函数是空函数，所以它的作用就是用于记录chained_irq的信息。

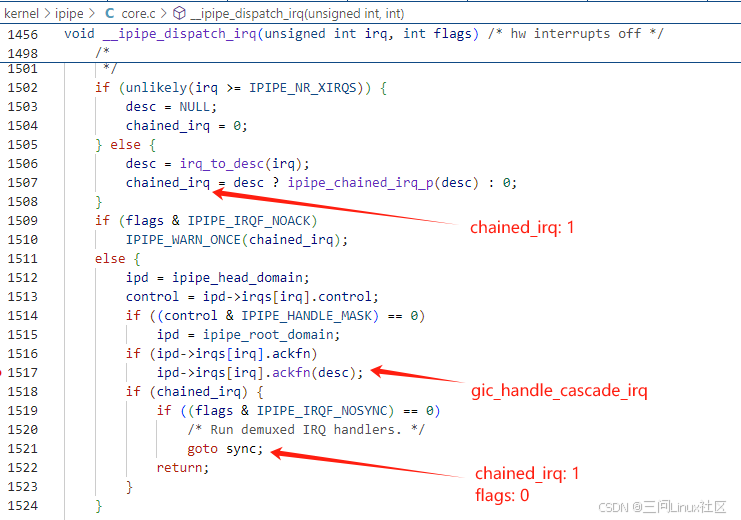

（2）__ipipe_dispatch_irq(irq=10, flags=0)继续执行ackfn。如《4.4.2 timer中断的应答(__ipipe_dispatch_irq上半部)》分析，IPIPE引入了ack和end的概念，在irq_desc和ipipe_irqdesc中都定义了ack函数，默认情况下，irq_desc->ipipe_ack、root域和head域的ipipe_irqdesc->ackfn都是相同的。

在这里插入图片描述

在当前的例子中，ackfn就是gic_handle_cascade_irq，执行后会转到第三步。当从ackfn返回后，因为chained_irq是1，flags是0，所以一定会执行goto sync，跳转到__ipipe_sync_pipeline函数进行interrupt log回放。

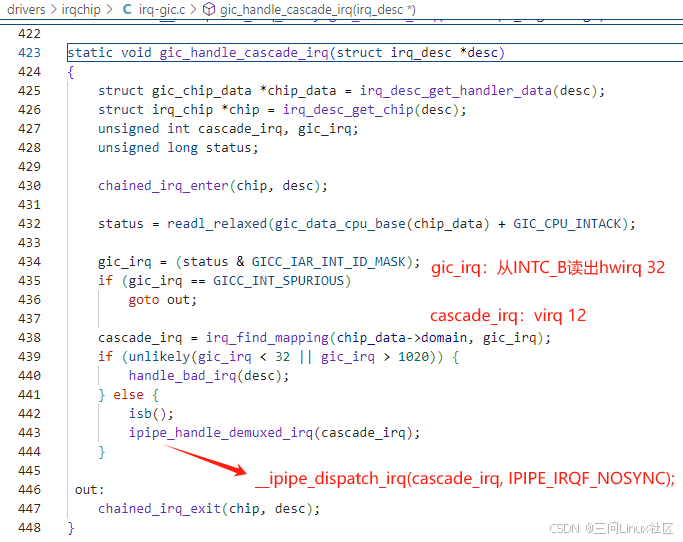

第三步，执行gic_handle_cascade_irq。这个函数被IPIPIE改造了，在INTC_B找到hwirq 32，再找出virq 12后，调用ipipe_handle_demuxed_irq(cascade_irq=12)-> __ipipe_dispatch_irq(irq=12, flags=IPIPE_IRQF_NOSYNC)，进入第四步。

在这里插入图片描述

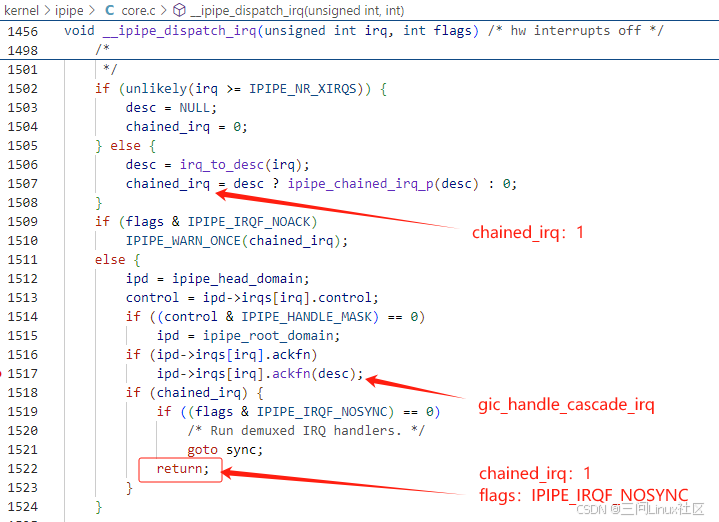

第四步，执行__ipipe_dispatch_irq(irq=12, flags=IPIPE_IRQF_NOSYNC)。

在这里插入图片描述

在当前的例子中，ackfn就是gic_handle_cascade_irq，执行后会转到第五步。当从ackfn返回后，因为chained_irq是1，flags是IPIPE_IRQF_NOSYNC，所以会直接return，不会执行任何SYNC操作。

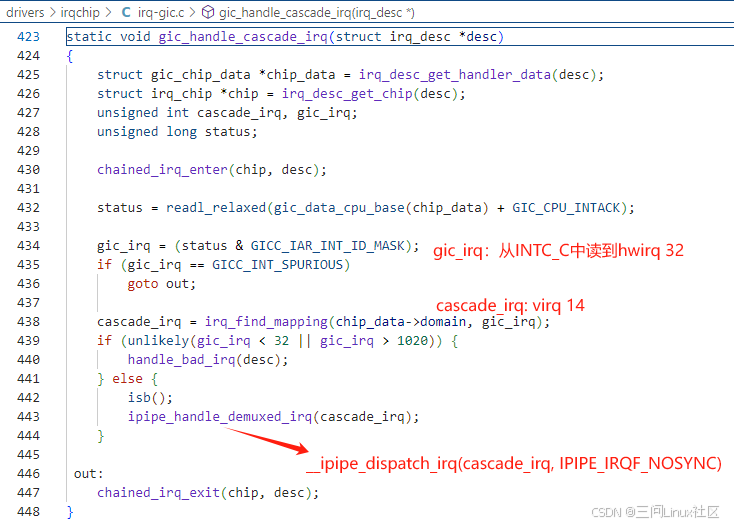

第五步，执行gic_handle_cascade_irq。这个函数被IPIPIE改造了，在INTC_C找到hwirq 32，再找出virq 14后，调用ipipe_handle_demuxed_irq(cascade_irq=14)-> __ipipe_dispatch_irq(irq=14, flags=IPIPE_IRQF_NOSYNC)，进入第六步。

在这里插入图片描述

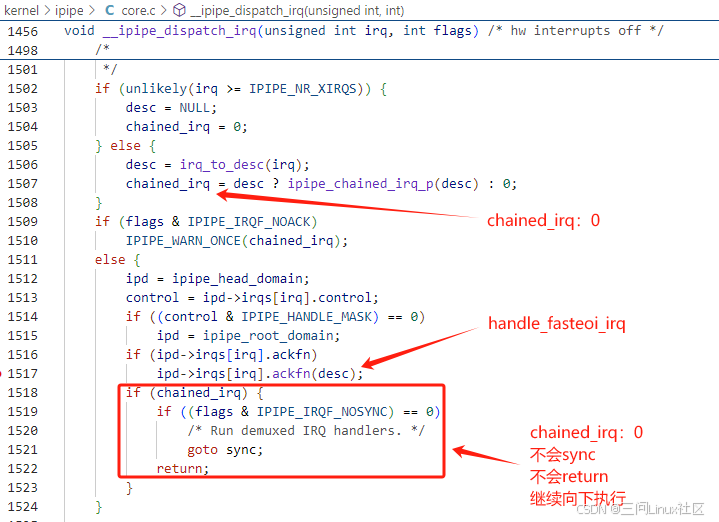

第六步，执行__ipipe_dispatch_irq(irq=14, flags=IPIPE_IRQF_NOSYNC)。

在这里插入图片描述

在当前的例子中，ackfn就是handle_fasteoi_irq，执行之后，在第1518行的判断不成立，所以既不会sync，也不会return，会继续向下执行。

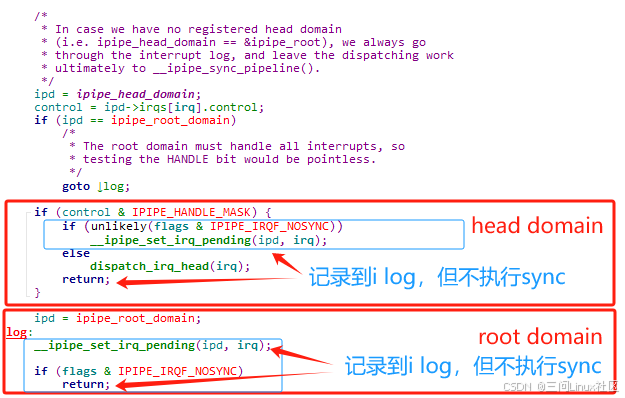

继续向下之后，无论此中断（virq 14）在head domain注册了中断处理程序，还是在root domain注册了中断处理程序，都是把中断记录到interrupt log，然后根据flags=IPIPE_IRQF_NOSYNC直接return。

在这里插入图片描述

在第六步return后，相当于返回了第四步中的__ipipe_dispatch_irq(irq=12, flags=IPIPE_IRQF_NOSYNC)。第四步中也会return，相当于返回了第二步中的__ipipe_dispatch_irq(irq=10, flags=0)，在第二步中会继续走到sync：跳转到__ipipe_sync_pipeline函数对第六步中记录的interrupt log进行回放。

小结一下：在处理chained中断过程中，IPIPE把Linux多次嵌套调用generic_handle_irq，改成了多次嵌套调用__ipipe_dispatch_irq，在最后一次调用中，把中断记录到interrupt log中。在每一层的嵌套调用中，总是利用flags=IPIPE_IRQF_NOSYNC直接return，最终回到第一次调用__ipipe_dispatch_irq，实现对interrupt log的回放。
