5.4.2 场景1之运行在Head域Xenomai线程调用Xenomai系统调用read

参考《5.2.2 用户层：用latency演示Xenomai系统调用》，latency 是 Xenomai/Cobalt 实时内核提供的一个工具，用于测量系统的实时性能，特别是上下文切换和中断响应的延迟。它启动后，会新建一个display线程用于打印信息；会新建一个sampling线程用于延迟采样。

本文分析samping作为Xenomai实时线程，调用Xenomai系统调用read的过程：

第一步，ipipe_handle_syscall

第二步，handle_head_syscall

第三步，返回到ipipe_handle_syscall的第1187行

第四步，返回非0值到el0_svc_common第110行

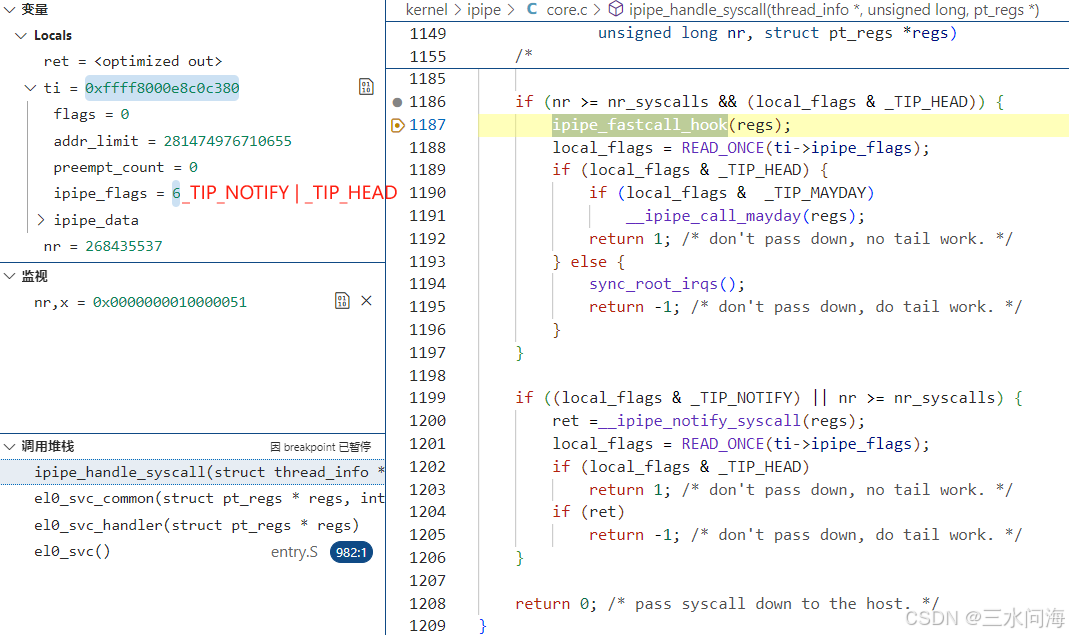

第一步，ipipe_handle_syscall

第1186行，条件1（nr >= nr_syscalls）成立，因为从用户层传下来的write系统调用号0x10000051远大于Linux自身的系统调用数量nr_syscalls(294)，具体参考《5.2 ARM64 Xenomai系统调用》。条件2(local_flags & _TIP_HEAD)成立，因为local_flags即ti->ipipe_flags，值为6。参考《5.3.2 ipipe_flags之TIP_HEAD》，_TIP_HEAD代表线程当前运行在head domain。条件1和条件2是与的关系，所以第1186行的if成立，会跳转到第1187行的快速路径ipipe_fastcall_hook。

第1187行，调用ipipe_fastcall_hook。在这个快速路径中，直接调用handle_head_syscall。

int ipipe_fastcall_hook(struct pt_regs *regs)
{
	int ret;

	ret = handle_head_syscall(false, regs);
	XENO_BUG_ON(COBALT, ret == KEVENT_PROPAGATE);

	return ret;
}

第二步，handle_head_syscall

handle_head_syscall函数比较长，分成两个部分来解释

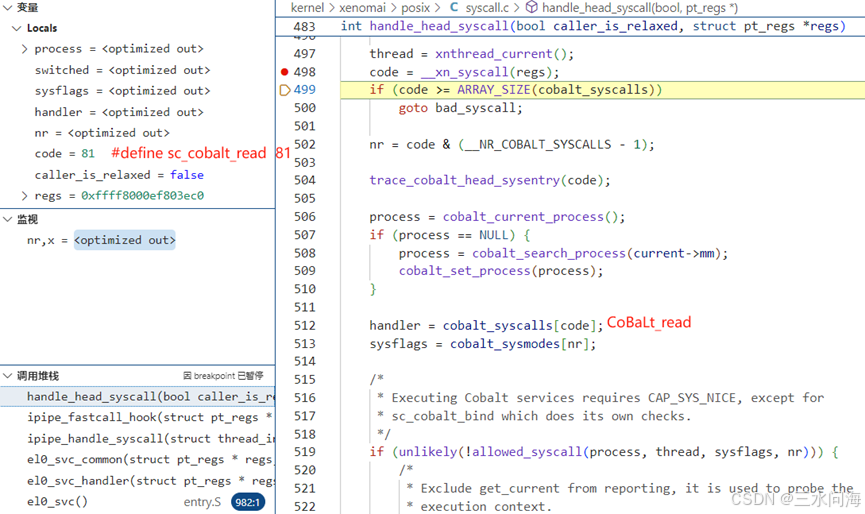

（1）handle_head_syscall第483~第513行

第498行，通过__xn_syscall得到bind在xenomai中的系统调用号81。具体原理参考《5.2.3 内核层：Xenomai系统调用的流程》。

第512行，从Xenomai系统调用表中，找出bind系统调用的CoBaLt_read函数指针。

第513行，从Xenomai系统模式表中，找出bind系统调用的调用模式。参考《5.2.4 内核层：Xenomai系统调用的定义》，在kernel/xenomai/posix/syscall_entries.h找到read系统调用模式为__COBALT_MODE(read, handover) ，即80（0x50）。

kernel/xenomai/posix/syscall.c：

/* Exec in current domain. */
#define __xn_exec_current    0x10
/* Attempt syscall restart in the opposite domain upon -ENOSYS. */
#define __xn_exec_adaptive   0x40

/* Hand over mode selection to syscall.  */
#define __xn_exec_handover  (__xn_exec_current|__xn_exec_adaptive)

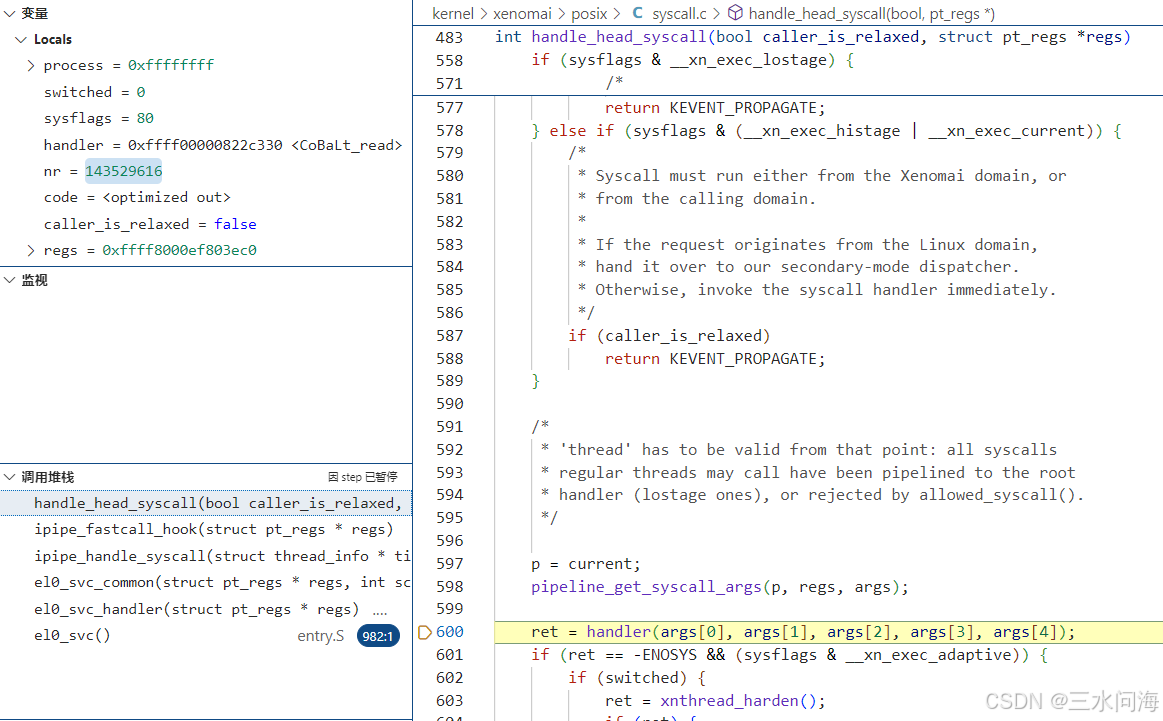

（2）handle_head_syscall第578~第557行

第578行，因为bind系统调用模式为__COBALT_MODE(bind, lostage)，条件成立。

第562行，caller_is_relaxed是false，不会跳转到第588行返回。

第598行，获取当前进程调用系统调用的参数，存入args。

第600行，调用CoBaLt_read，再继续调用rtdm_fd_read函数。

COBALT_SYSCALL(read, handover,
	       (int fd, void __user *buf, size_t size))
{
	return rtdm_fd_read(fd, buf, size);
}

在此之后，会根据CoBaLt_read的返回值执行一些逻辑，最终返回ipipe_fastcall_hook，在返回到ipipe_handle_syscall的第1187行。

第三步，返回到ipipe_handle_syscall的第1187行

第1187行，从ipipe_fastcall_hook返回，完全不检查返回值。

第1188行，重新读取当前任务的ipipe_flags。

第1189~1192行，如果当前仍然运行在HEAD域，检查是否有_TIP_MAYDAY标记，如果有，参照《5.3.4 ipipe_flags之TIP_MAYDAY》，进行处理，如果没有则返回1.

第1193行~1195行，如果当前切换到了root域，回放root domain的中断，返回-1.

无论上述判断如何，最终从ipipe_handle_syscall返回的值，肯定是非0值。

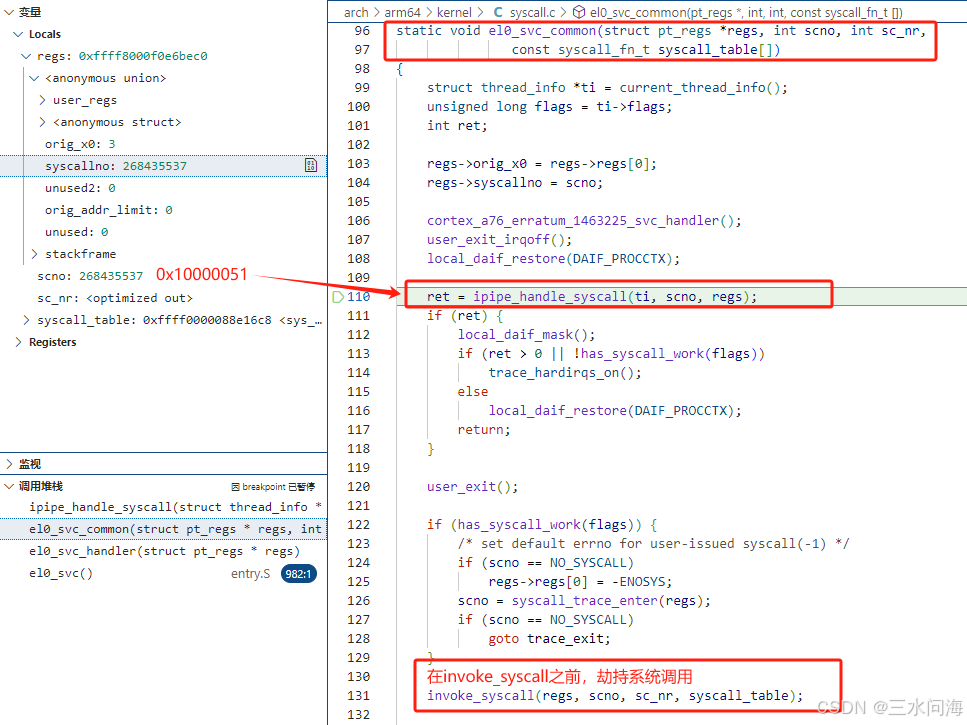

第四步，返回非0值到el0_svc_common第110行

第111行，因为ret等于-1或1，条件成立，最终在第117行返回，完成系统调用！

第131行，此行完全没有机会也没有必要执行了！
