4.4.3 timer中断流向Xenomai(__ipipe_dispatch_irq下半部)

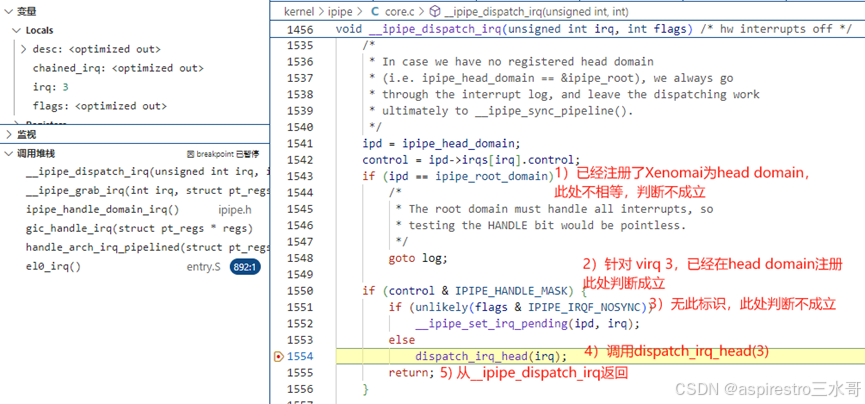

第1543行，ipd在第1541行已经初始化为ipipe_head_domain。因已经注册了Xenomai为head domain，所以此处判断不成立，不会指向goto log。

第1550行，control在第1542行已经初始化为ipipe_head_domain->irqs[3].control。在《4.4.1 timer中断的3个逻辑中断号》，已经澄清了head domain的timer中断XIRQ和timer中断virq的数值是相同的，都是3。IPIPE_HANDLE_MASK的意义就是代表是否已经注册了handler！在ipipe_request_irq会对control进行赋值IPIPE_HANDLE_MASK，ipipe_free_irq会对control赋值0。针对head domain的timer中断XIRQ，因为之前已经调用ipipe_request_irq注册中断处理程序了，所以此处判断成立。

第1551行，flags是 __ipipe_dispatch_irq(unsigned int irq, int flags)的第2个入参。__ipipe_grab_irq调用 __ipipe_dispatch_irq(irq, 0)传入的flags为0，所以此处判断不成立，走到第1554行。但是也需要注意到，如果flags带IPIPE_IRQF_NOSYNC标记，即使是head domain的中断，也会记录到head domain的interrupt log。

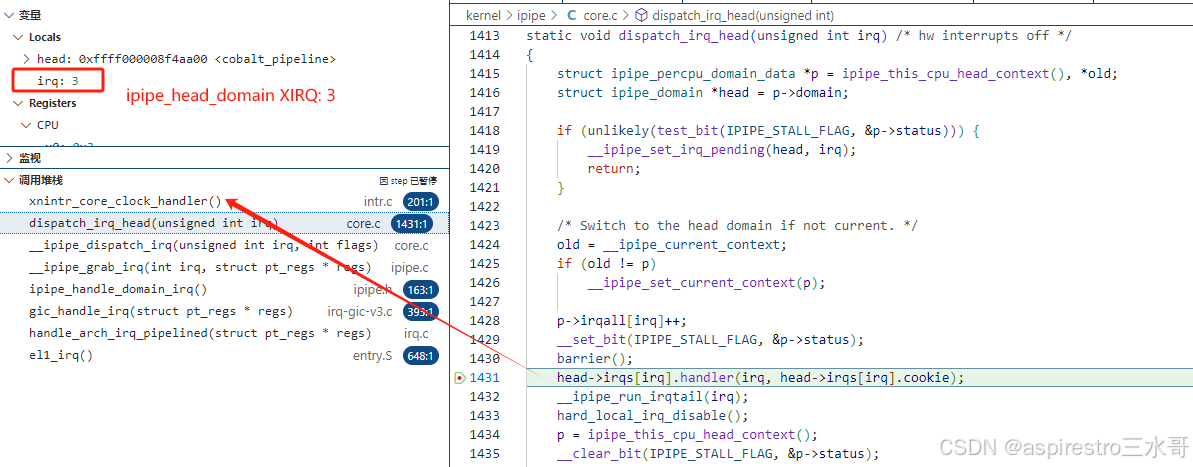

第1554行，调用dispatch_irq_head函数。此函数的入参为virq 3，等同于Head domain的XIRQ 3，以3为数组下标，执行head domain已经注册的中断处理程序head->irqs[3].handler即xnintr_core_clock_handler。xnintr_core_clock_handler主体主要调用xnclock_tick(&nklock)更新Xenomai系统时钟，调用xnsched_run()执行调度操作，同时也会在合适的时机把timer中断传递给root domain。

第1555行，从dispatch_irq_head函数返回后，调用return退出__ipipe_dispatch_irq函数。所以，凡是中断已经在head domain注册了中断处理程序，在__ipipe_dispatch_irq中，是不会把此中断记录到root domain的interrupt log的。而timer中断是一个特例，timer中断必须传递给root domain，因为Linux需要时钟中断。

接下来讨论timer中断如何流向Linux.
