STM32在不同启动模式下都会从0x00000000开始，首先执行中断向量表中的栈顶地址和复位函数。中断向量表是一个包含每个异常处理函数地址的4字节数组，其位置可以通过NVIC的重定位寄存器设置。0号向量提供复位后的MSP初始值，即栈顶地址。

我是通过这个进行学习的，我觉得讲的很好，这里我稍加修改，作为自己的学习笔记: 嵌入式杂谈之中断向量表

前言

STM32根据boot引脚的配置方式有3种启动方式，但是无论哪一种方式，对于STM32来说都是从0x0000 0000启动

STM32单片机启动第一件事就是取得中断向量表

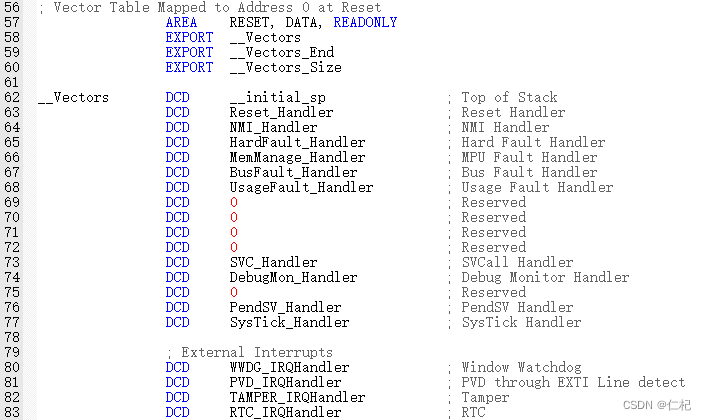

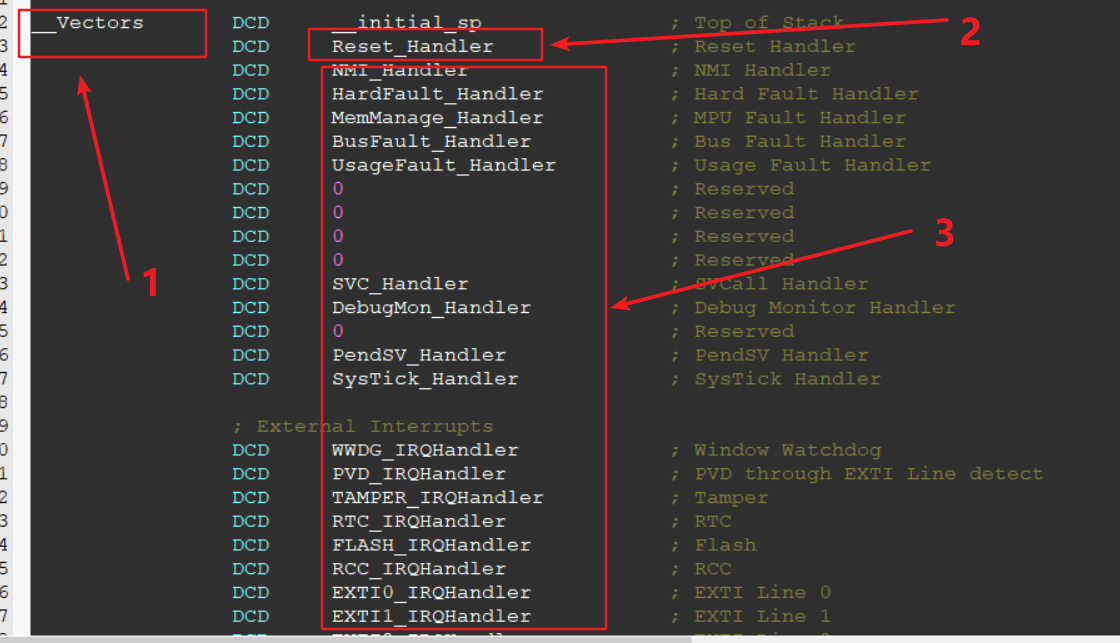

中断向量表是一个4byte的数组，每个成员都是一个地址，指向相应的中断处理函数,当芯片处于不同的状态时，就会根据这段内容跳转到对应的地址去执行对应的程序。特别的第一个成员是栈顶地址，第二个成员是复位函数Reset_Handler。

向量表

根据Arm的规定，cortex3 cortex4启动都是从0x0000 0000开始，

量表是一个WORD（ 32 位整数，4byt

最低0.47元/天 解锁文章
