WiFi IEEE 802.11协议精读：IEEE 802.11-2007，7，Frame formats帧格式

 继续精读IEEE 802.11-2007

7，Frame formats帧格式

7.1 MAC帧格式

每个帧由以下基本组件组成：
a) 一个MAC头部，包括帧控制、持续时间、地址和序列控制信息，对于QoS（服务质量）数据帧，还包括QoS控制信息；
b) 一个可变长度的帧体，其中包含特定于帧类型和子类型的信息；
c) 一个FCS（帧校验序列），其中包含IEEE 32位循环冗余校验（CRC）。

7.1.2 通用帧格式

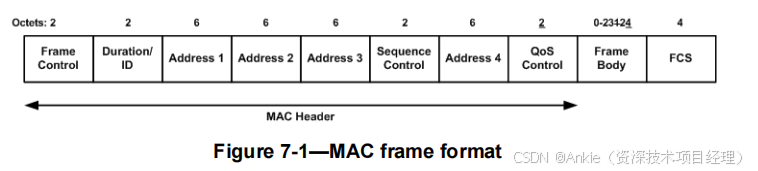

MAC帧格式由一组在所有帧中以固定顺序出现的字段组成。图7-1展示了通用的MAC帧格式。

图7-1中的前三个字段（帧控制、持续时间/ID和地址1）以及最后一个字段（FCS）构成了最小帧格式，并且存在于所有帧中，包括保留的类型和子类型。

地址2、地址3、序列控制、地址4、QoS控制和帧体字段仅存在于某些帧类型和子类型中。每个字段的定义见7.1.3。每种帧类型的各个子类型的格式定义见7.2。管理帧体的组件定义见7.3。子类型为Action的管理帧的格式定义见7.4。

帧体字段的大小是可变的。帧体的最大尺寸由最大MSDU（MAC服务数据单元）尺寸（2304字节）加上安全封装带来的任何开销决定。

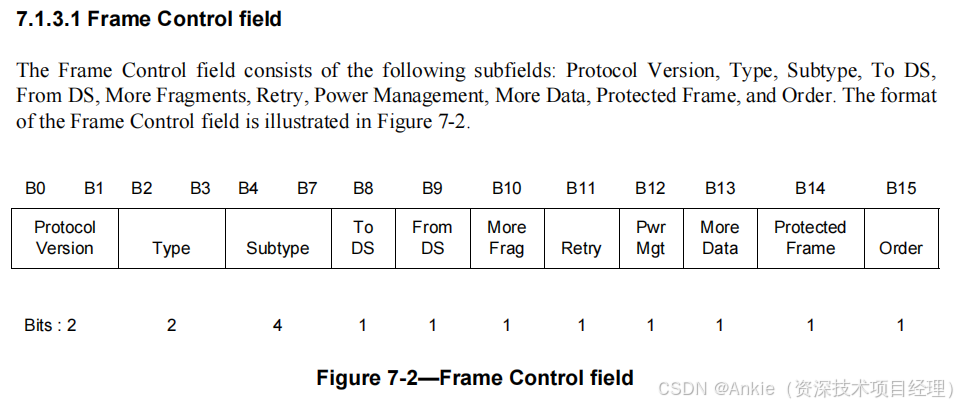

7.1.3 Frame fields

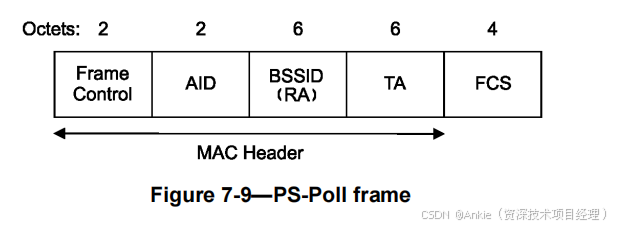

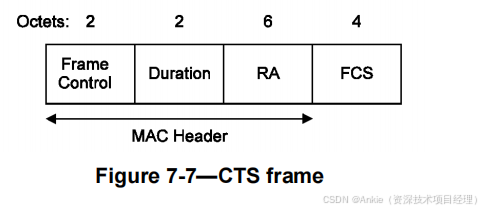

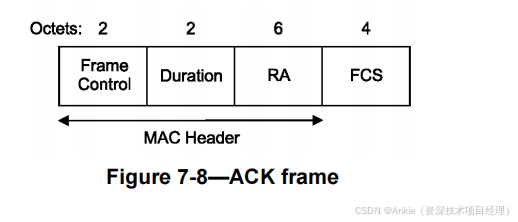

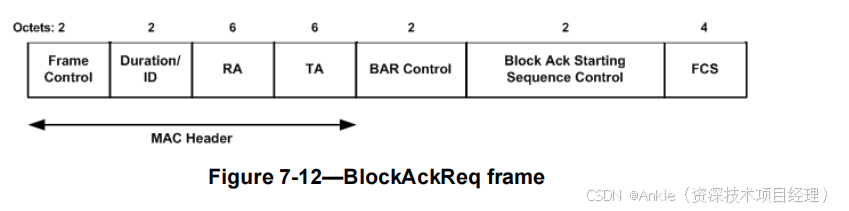

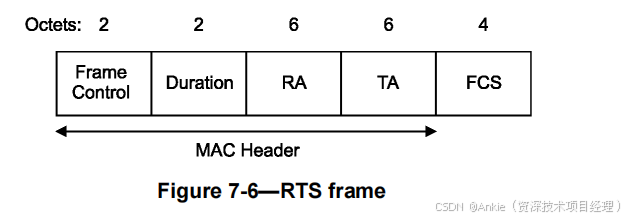

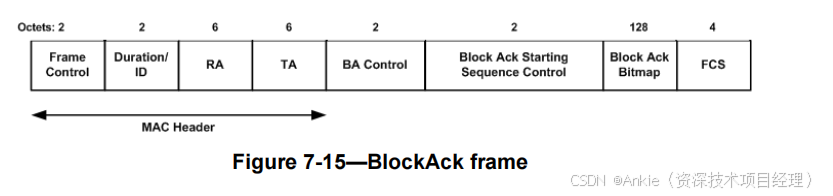

7.2.1 Control frames，常见控制帧

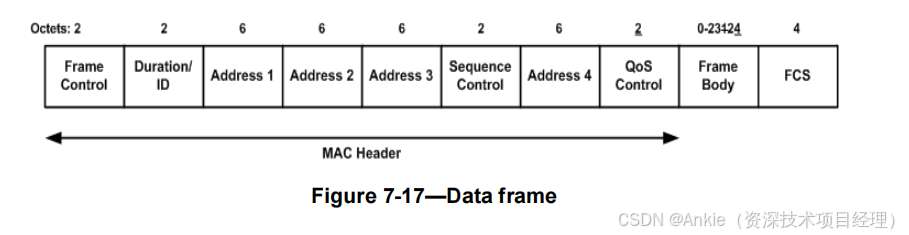

7.2.2 Data frames

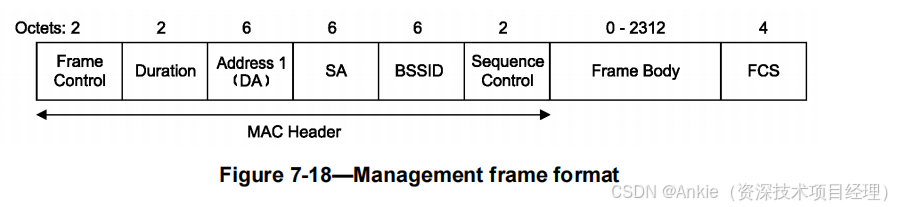

7.2.3 Management frames

7.2.3.1 Beacon frame format

7.2.3.3 Disassociation frame format

7.2.3.4 Association Request frame format

7.2.3.5 Association Response frame format

7.2.3.6 Reassociation Request frame format

7.2.3.7 Reassociation Response frame format

7.2.3.8 Probe Request frame format

7.2.3.9 Probe Response frame format

7.2.3.10 Authentication frame format

7.2.3.11 Deauthentication

7.2.3.12 Action frame format

8，Security 安全

9，MAC sublayer functional description MAC子层功能描述

10，Layer management 层管理

11，MLME，MAC sublayer management entity，MAC子层管理入口

12，PHY service specification，物理层服务规范

13，PHY management，物理层管理

14，Frequency-Hopping spread spectrum (FHSS) PHY specification for the 2.4 GHz industrial, scientific, and medical (ISM) band，FHSS 跳频--已废弃

15，DSSS PHY specification for the 2.4 GHz band designated for ISM applications，802.11b

16，Infrared (IR) PHY specification 红外--已废弃

17，Orthogonal frequency division multiplexing (OFDM) PHY specification for the 5 GHz band， 802.11a

18，High Rate direct sequence spread spectrum (HR/DSSS) PHY specification，802.11b

19，ERP specification，802.11g
