Allegro PCB Editor 导入DXF机械板框

最新推荐文章于 2025-11-24 21:06:29 发布
原创 最新推荐文章于 2025-11-24 21:06:29 发布 · 362 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件工程 #pcb工艺

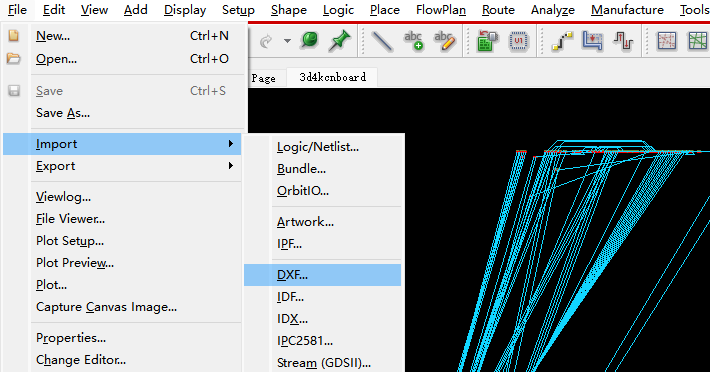

File，import，DXF
在这里插入图片描述

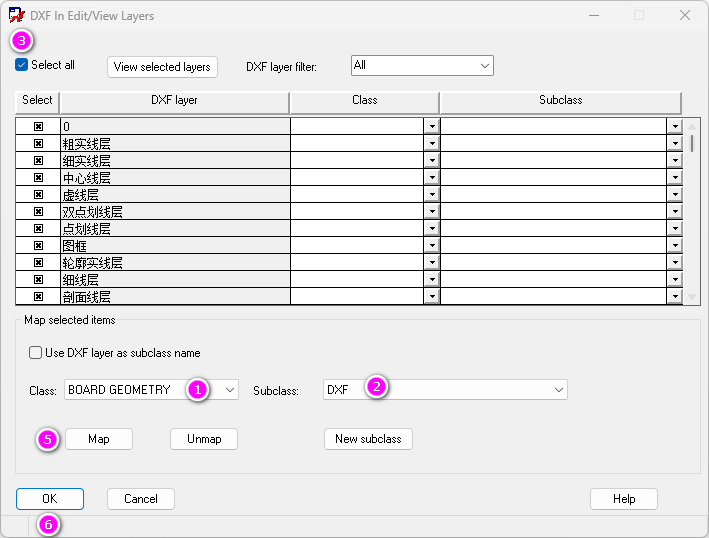

新建subclass，然后select all，然后map
在这里插入图片描述
最后点ok

Cadence Allegro 17.4学习记录开始11-PCB Editor 17.4DXF板框导入和PCB板框自己定义
