Orcad capture 导出网表报错

原创 于 2025-10-27 16:35:11 发布 · 200 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#pcb工艺 #硬件工程

导出网表的时候报以下错误：
Duplicate Pin Name “5V” found on Package xxxxxx
Duplicate Pin Name “GND” found on Package xxxxxx
在这里插入图片描述
解决方法：

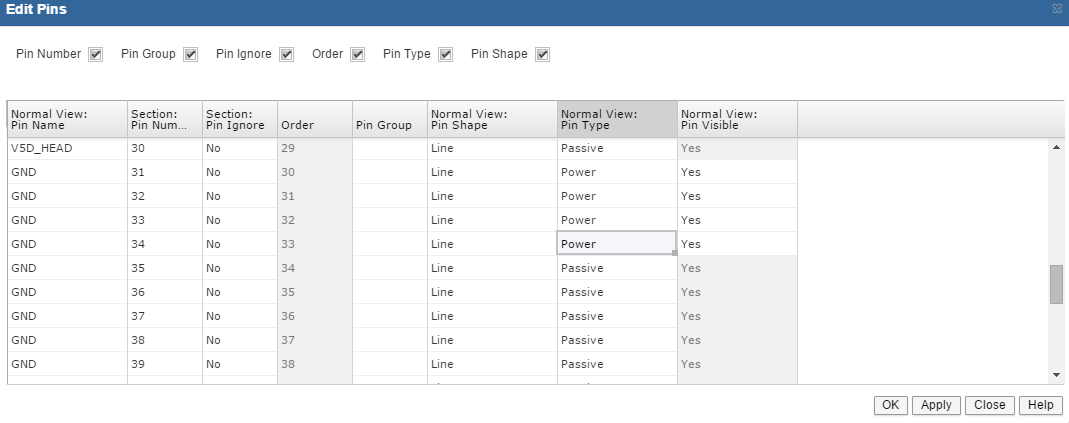

Orcad依据就是除了电源管脚以外的管脚一律不准管脚名称一致，将这几个GND PIN改为电源即可。
在这里插入图片描述

改完报错就消失了
