Orcad capture 输出网表报错Illegal character “White space” found in “PCB Footprint” property xxxxxx
#1 ERROR(ORCAP-36071): Illegal character “White space” found in “PCB Footprint” property for component instance TP3: 3D4K SENSOR BOARD, 04.Power (388.62, 48.26) .

结果是因为一个测试点的封装使用了空格，将封装改成TESTPOINT即可

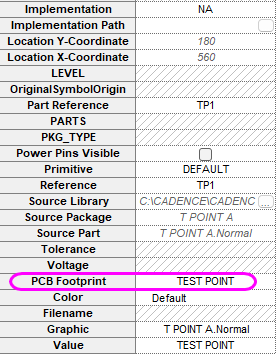

在这里插入图片描述
