Orcad capture 添加器件库

原创 于 2025-10-16 08:25:44 发布 · 516 阅读 · 5 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#pcb工艺 #硬件工程

目录

添加库和原件

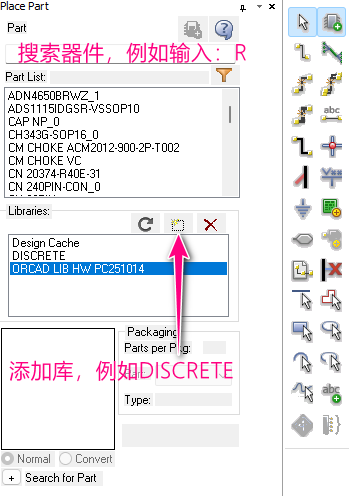

在原理图页面，点击右侧芯片+图标
在这里插入图片描述

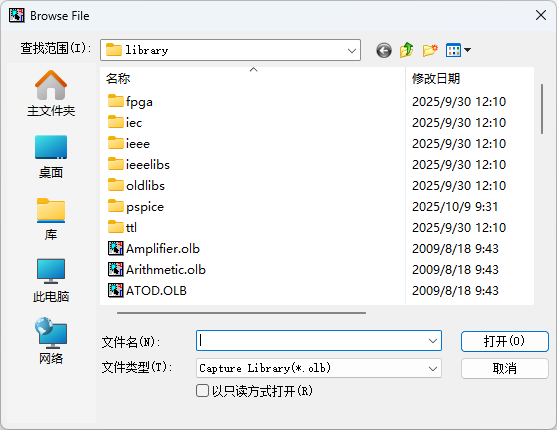

上方搜索器件，下方添加器件库
在这里插入图片描述
在这里插入图片描述

常用器件库

库文件夹位于：C:\Cadence\Cadence\SPB_17.2\tools\capture\library
常见器件在这几个库里：CAPSYM.olb、CONNECTOR.olb、DISCRETE.olb、TRANSISTOR.olb

CAPSYM.olb：电源、地、端口、标题栏
CONNECTOR.olb：连接器
DISCRETE.olb：分立器件电阻、电容、电感、开关、变压器等
TRANSISTOR.olb：半导体器件FET、UJT、PUT 等

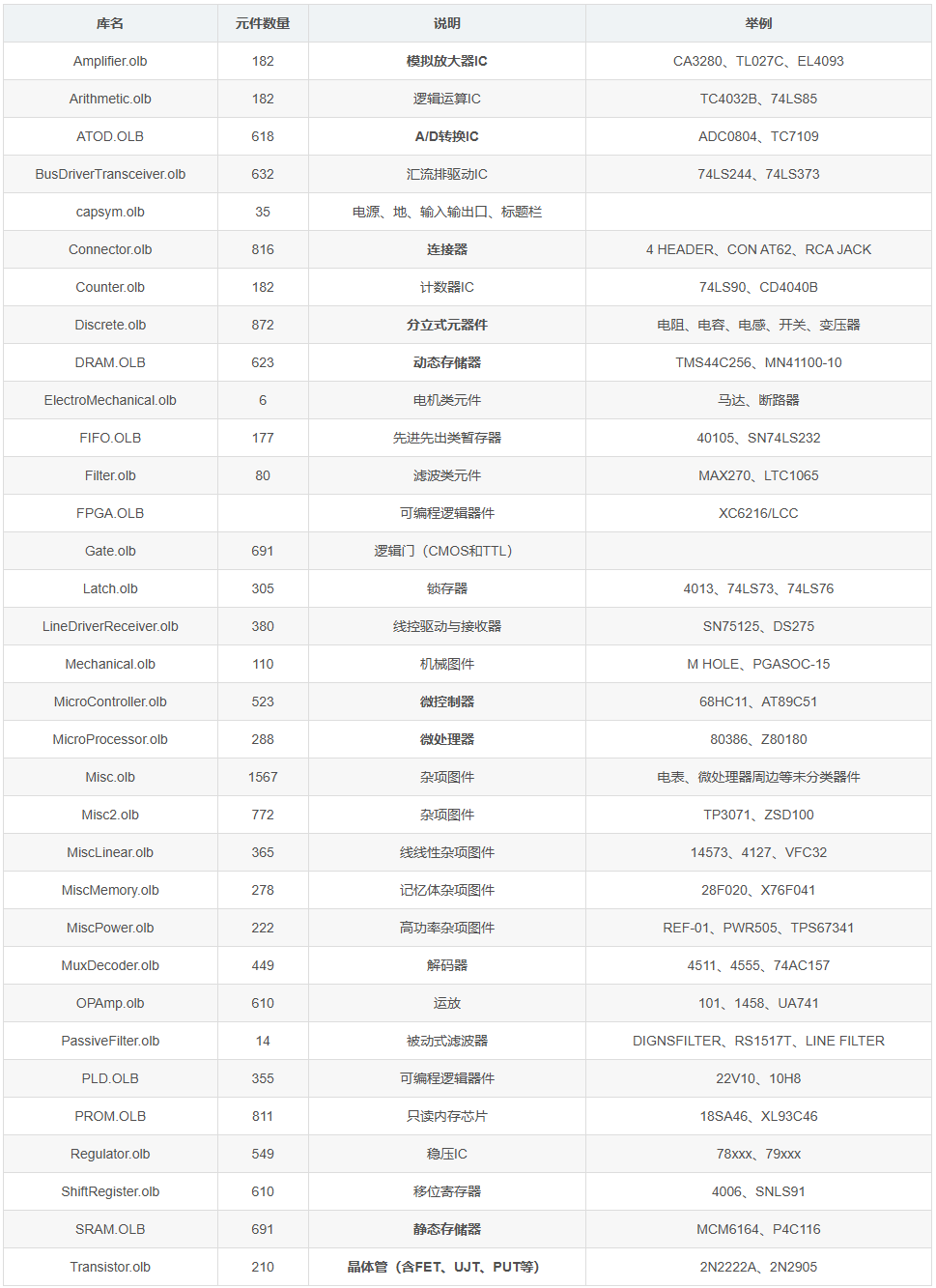

其他自带库

在这里插入图片描述

参考文章：https://blog.youkuaiyun.com/Mculover666/article/details/88383220
