OrCAD导入元件原理图符号流程

软件:Cadence 17.2
网站:https://componentsearchengine.com

步骤:

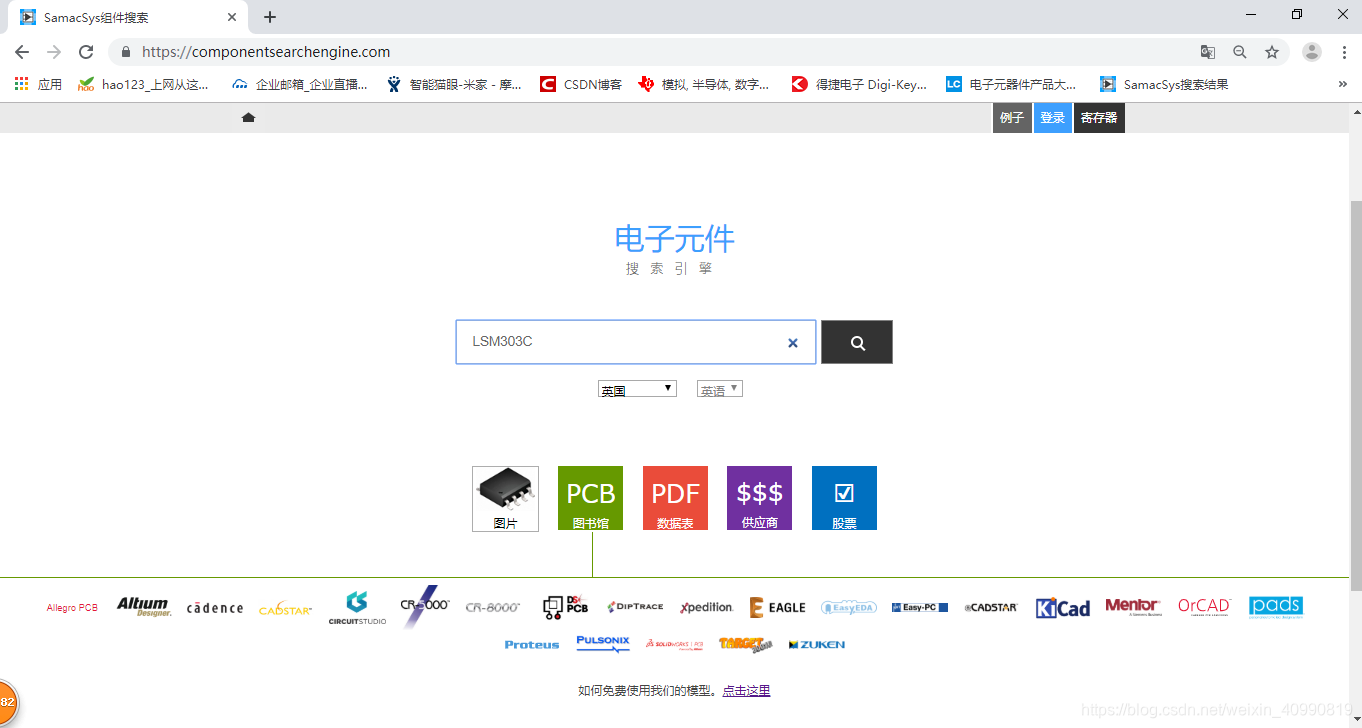

1.从https://componentsearchengine.com下载资源,输入型号搜索。
在这里插入图片描述

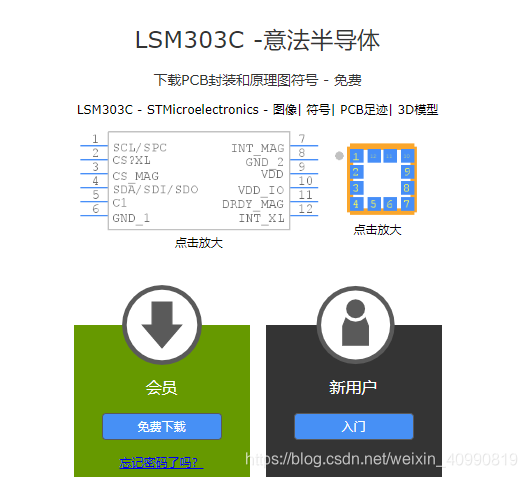

2.点击会员免费下载
在这里插入图片描述

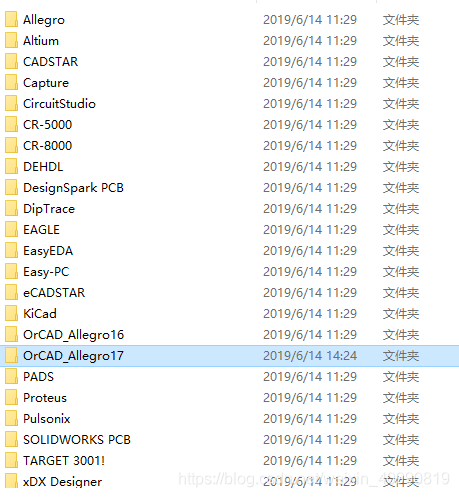

3.解压压缩包,得到许多EDA软件相应文件夹,OrCAD选择OrCAD_Allegro17即可
在这里插入图片描述
4.打开软件Capture->File->Import->EDIF,打开导入窗口
在这里插入图片描述

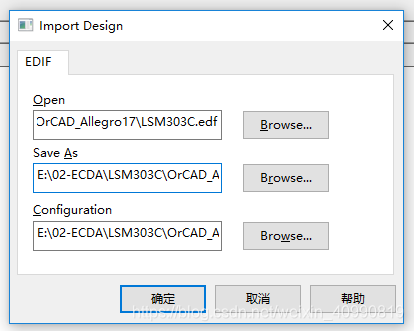

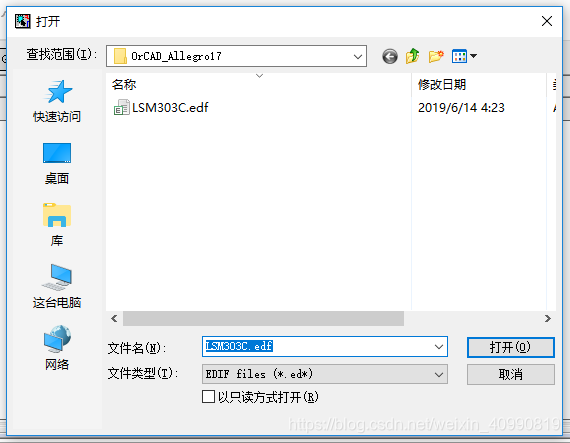

5.第一步:Open窗口,点击Browse选择OrCAD_Allegro17文件夹中的"xxx.EDF"文件
在这里插入图片描述
第二步:Save as窗口,点击Browse选择要生成得库文件得保存路径。
第三步:Configuration窗口,点击Browse,选择OrCAD_Allegro17文件夹中的"xxx.CFG"参数配置文件,然后点击确定,导入完成。

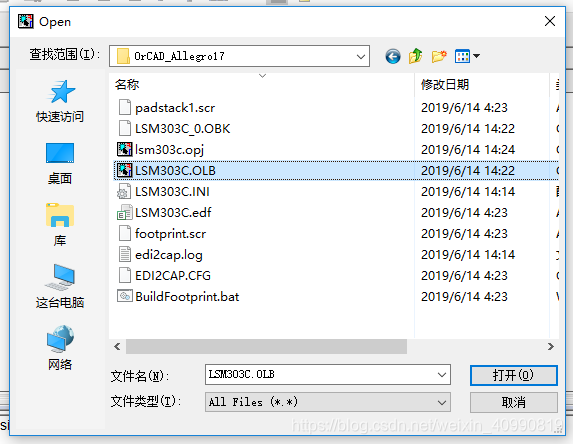

6.去第五步设置的库文件保存路径下打开库文件,大功告成。
在这里插入图片描述
