OrCAD Capture字符对齐技巧
最新推荐文章于 2025-11-24 21:06:29 发布
原创 最新推荐文章于 2025-11-24 21:06:29 发布 · 172 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#pcb工艺 #硬件工程

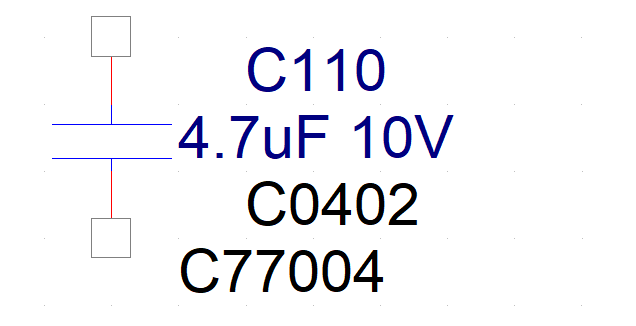

我很讨厌元器件或者网络字符歪歪扭扭，就像这样，看着难受
在这里插入图片描述

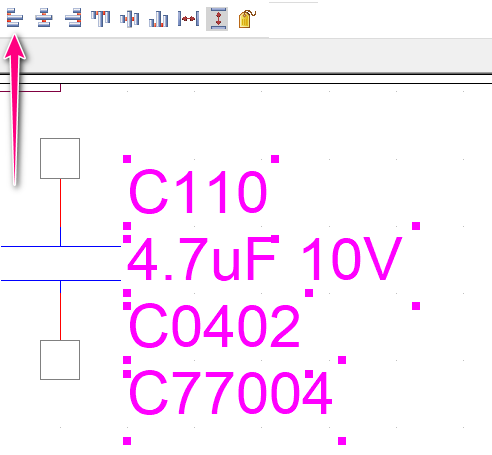

Ctrl+左键选中字符，点击上方的对齐按钮

在这里插入图片描述
