OrCAD X Capture CIS设计小诀窍系列--07.如何在Capture原理图中输出装配变量对应BOM

背景介绍：上一期我们介绍了如何在Capture CIS原理图设计工具中，通过Part Manager功能为同一个原理图设计，创建不同装配变量，那么在投产阶段，如何根据不同的装配变量，输出不同的变体BOM？

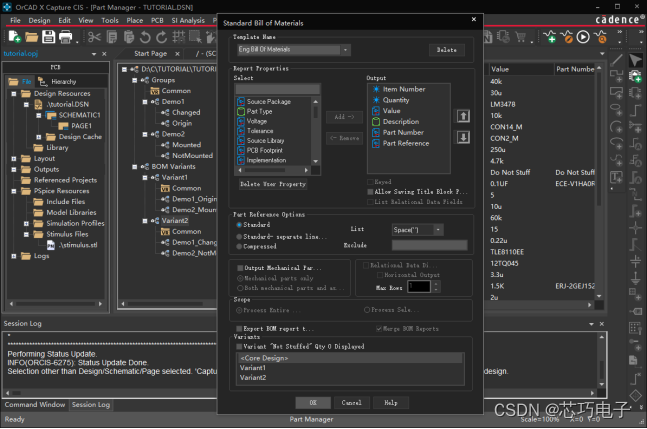

本期将介绍如何通过Capture CIS原理图设计工具的CIS Bill of Materials功能，快速输出不同装配变量对应的BOM，帮助设计人员更好的完成变体设计，减少工作量，提升设计效率。

下面我们就开始分享具体的操作步骤：

一、更新器件状态

如果原理图设计时选用了CIS零件库中的元器件，那么在输出BOM之前，可以通过以下步骤，将原理图上的器件属性和CIS零件库中属性进行比对，从而保证设计中元器件数据的正确性，比对功能以Part Number属性为关键字，如果原理图中器件非CIS零件库中器件，则无需进行更新器件状态操作。

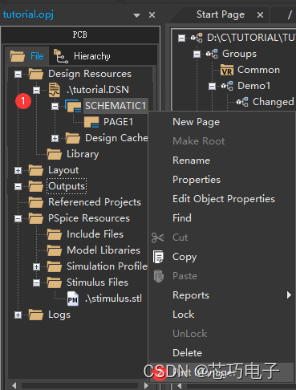

步骤一：使用Capture CIS软件打开原理图，然后在左侧工程管理器中任意位置点击鼠标右键，在菜单栏中选择【Part Manager】，如图1所示。

图1 打开Part Manager

步骤二：在已完成配置的装配变量中，我们可以看到器件的状态，然后可以对器件信息进行校验以及更新，如图2所示。

图2 在Part
