Orcad Capture 中快速定位一个元器件

最新推荐文章于 2025-11-24 21:06:29 发布
原创 最新推荐文章于 2025-11-24 21:06:29 发布 · 137 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#pcb工艺 #硬件工程

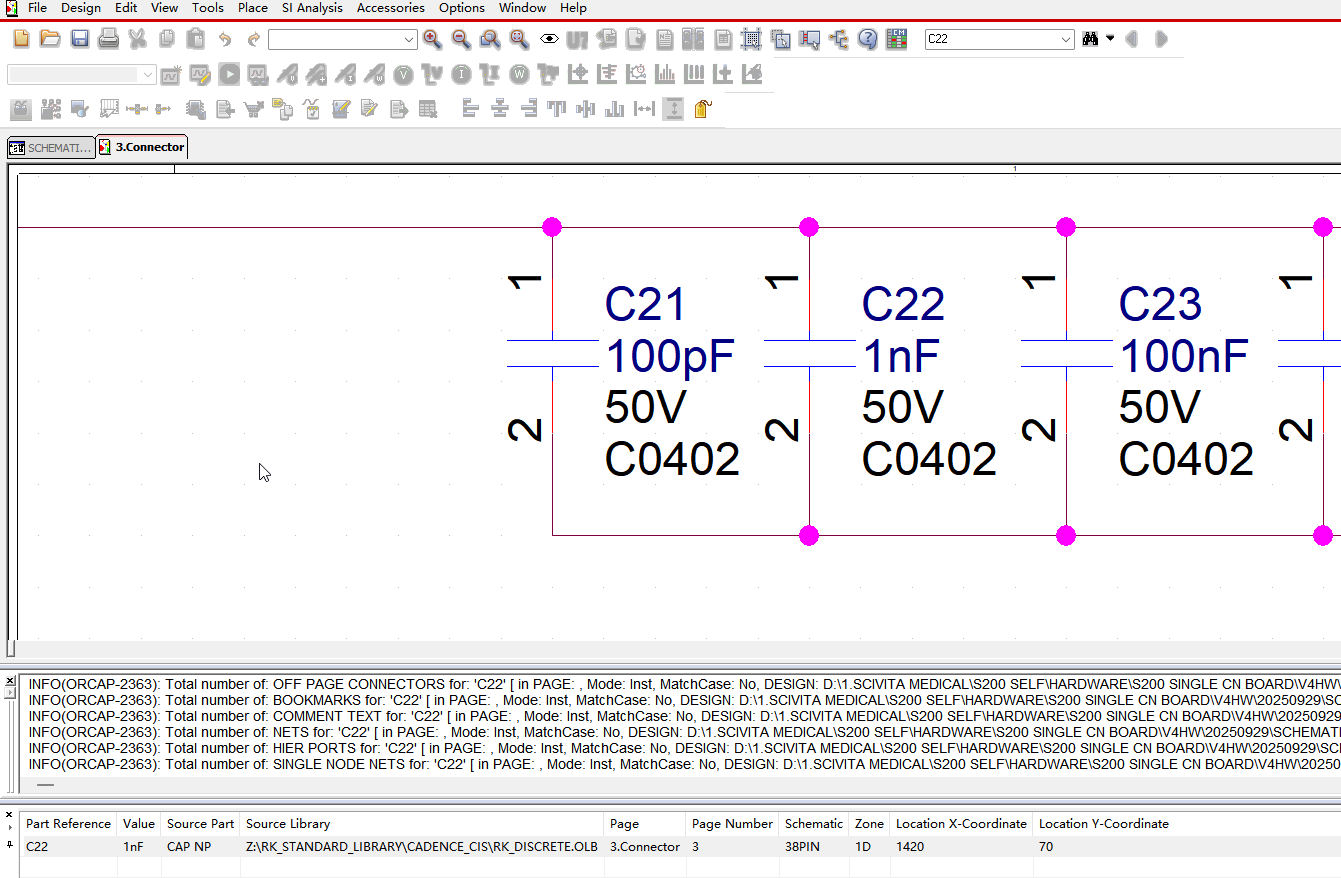

在上方望远镜图标旁边输入位号C22，然后点击下方出现的结果，即可快速定位一个元器件
在这里插入图片描述
