PLC设计规范

1、PLC简介

PLC全称PowerLine communication，是指电力线通信网桥。可以在100~240VAC的供电环境下，通过电力线进行信号传输。以PLC为基础，目前有PLC+Wifi，PLC+POE等复合产品。

2、PLC模块介绍

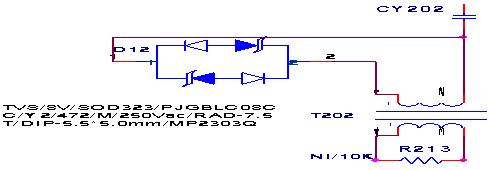

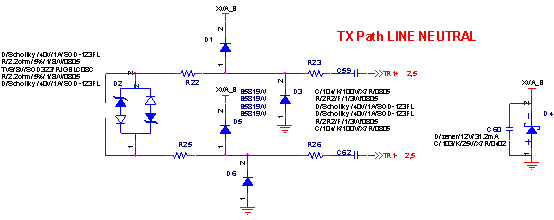

PLC主要由电源供电模块、PLC模块组成，对于复合产品如PLC+Wifi产品，则在PLC的基础上增加Wifi模块。

3、电源模块

PLC产品较为特殊，它利用高压电力线为传输媒介，传输通信信号。因此，其供电采用了内置AC-DC开关电源模块。电源设计与适配器设计大同小异，总结公司PLC设计传承技术积累，主要从以下一些方面做介绍，以起到承前启后的作用。

3.1 初级电路设计

就PLC产品而言，低压通信系统所需功率较小，从目前所做方案来看，其重载条件所需输出功率大多不超过5W，因此，一般设计均采用反激式开关电源拓扑结构，这种拓扑结构具有结构简单的优点，因而在电子产品中得到了广泛运用。

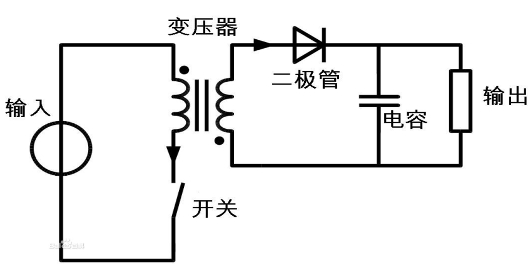

如下是反激拓扑结构的简单结构图：



现针对各部分做简要设计说明：

3.1.1 输入电路

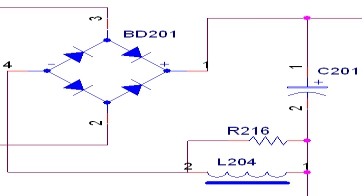

输入电路由AC-DC全波整流电路构成，如下为实际电路：



其中BD201为全波整流器，2、3引脚为交流AC输入端；1、4脚为直流整流输出端，同时做为开关变换器电路的输入端。整流器选用桥堆，选择耐压1KV的。C201为平滑滤波电容，使得交流整流后电压在开关动作期间压降不致太大。此电容可按下式估算：C=I*T/∆U。

其中，I为最小交流电压输入条件下的整流输出负载直流电流，T为工频交流电周期的一半（全波整流），∆U为允许的纹波电压峰峰值（通常选择小于等于30V）。此电容经验值一般根据输出功率按照2-3uF/W选取。

3.1.2 变压器及开关电路

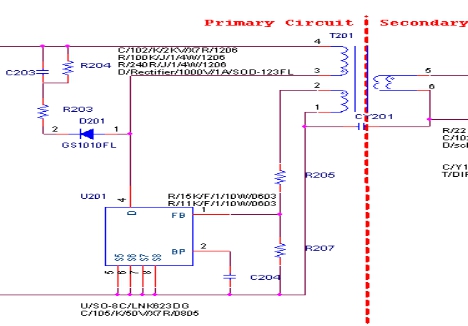

目前我司PLC产品电源设计多采用LINK系列的LNK623DG芯片。该芯片集成了一颗耐压700V的MOS管，且稳压方式采用原边反馈的方式，可大大简化外围电路，变压器设计也较为容易。如下所示电路中T201为变压器。



总结以往设计经验，这个器件在设计时需注意以下几点：

<
