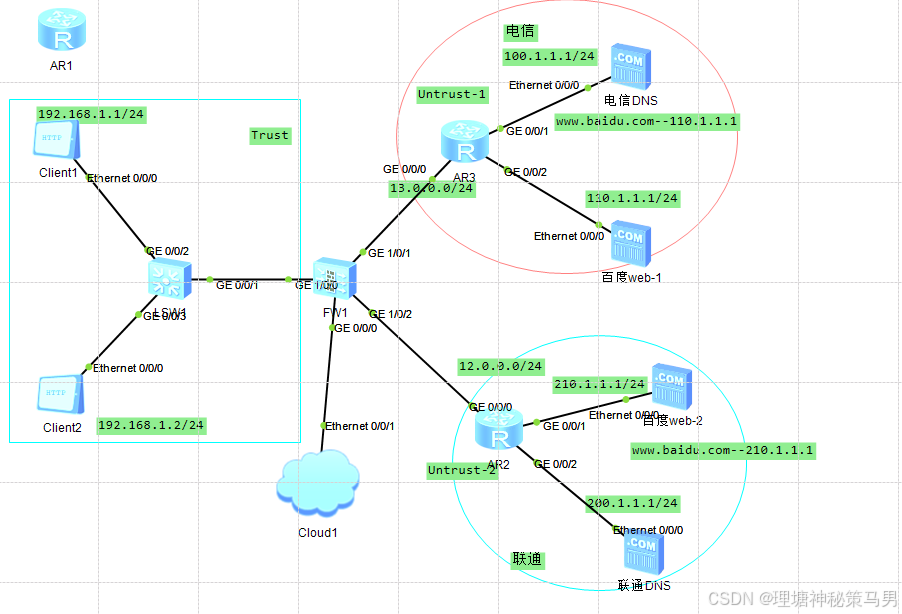

智能选路+nat实验

一、实验需求

1.实现基础的相关配置

2.透明DNS配置

3.配置安全策略以及nat策略

4.链路带宽以及过载保护机制

二、实验步骤

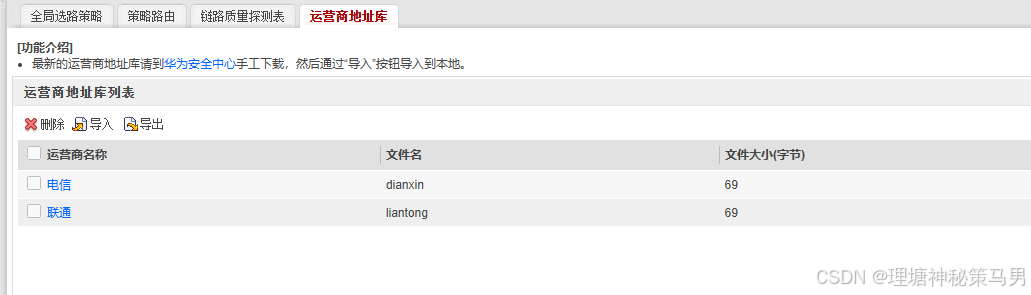

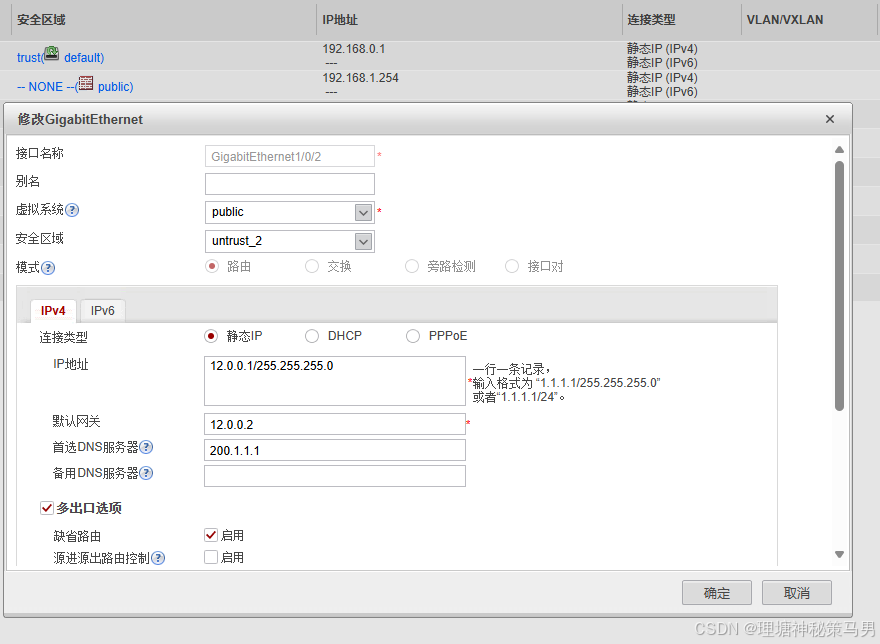

1.完成基础配置并导入地址库

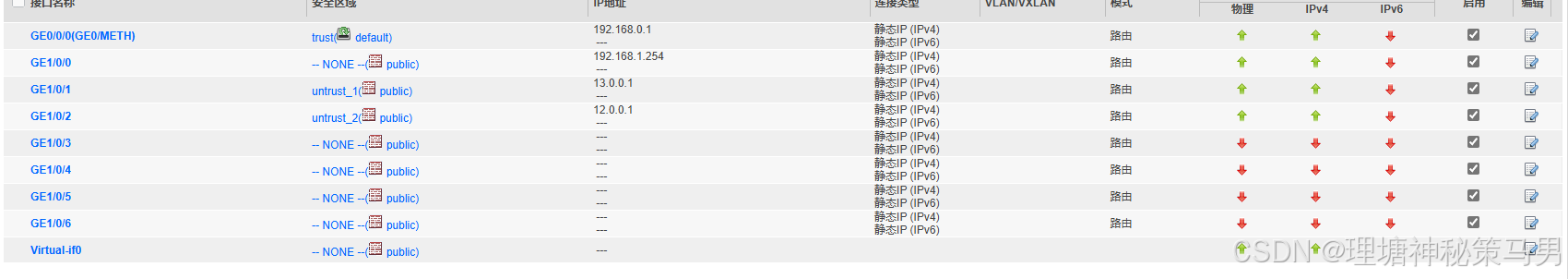

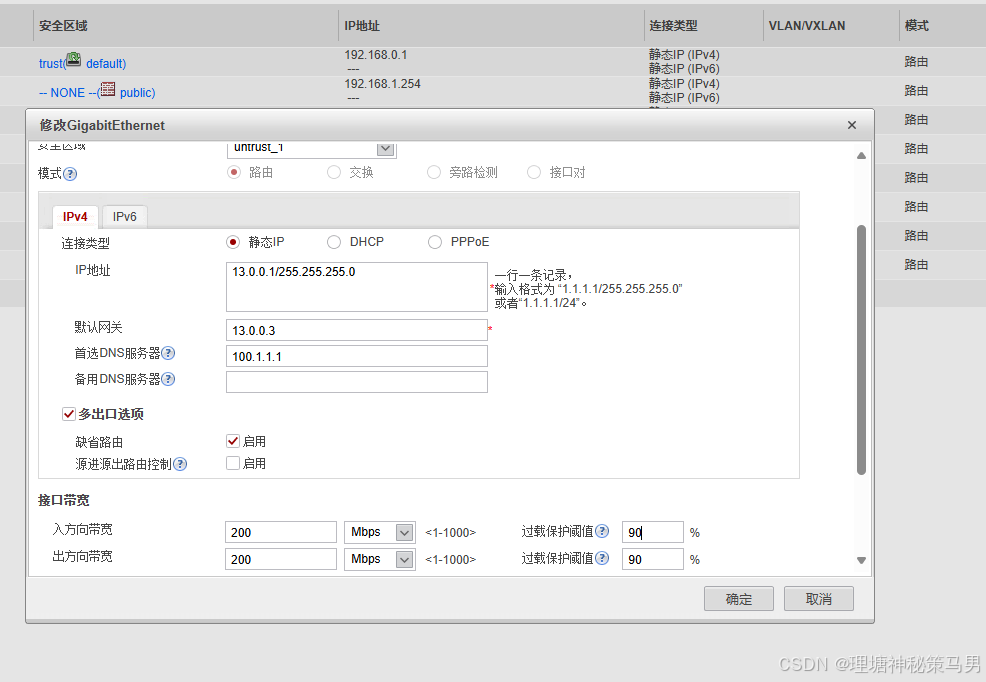

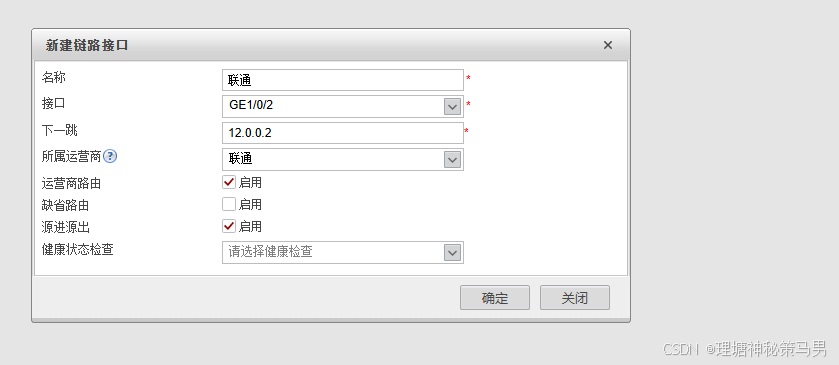

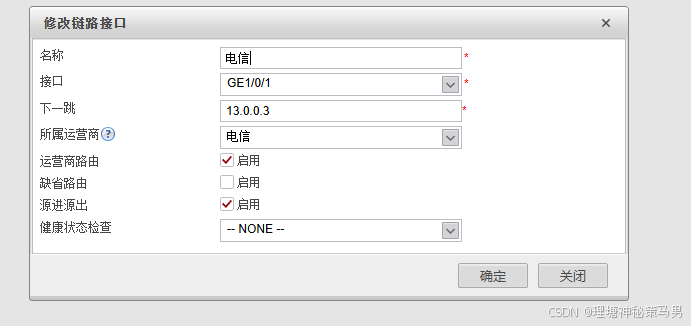

 2.配置链路接口

 3.配置虚拟DNS服务器以及真实DNS服务器信息

3.1配置真实dns服务器信息

[FW]slb enable
[FW]slb
[FW-slb]
[FW-slb]group 0 dns
[FW-slb-group-0]rserver 0 rip 200.1.1.1 port 53
[FW-slb-group-0]rserver 1 rip 100.1.1.1 port 53

web界面查看

3.2配置虚拟dns服务器信息

[FW]slb
[FW-slb]vserver 0 dns
[FW-slb-vserver-0]vip 10.10.10.10
[FW-slb-vserver-0]group dns

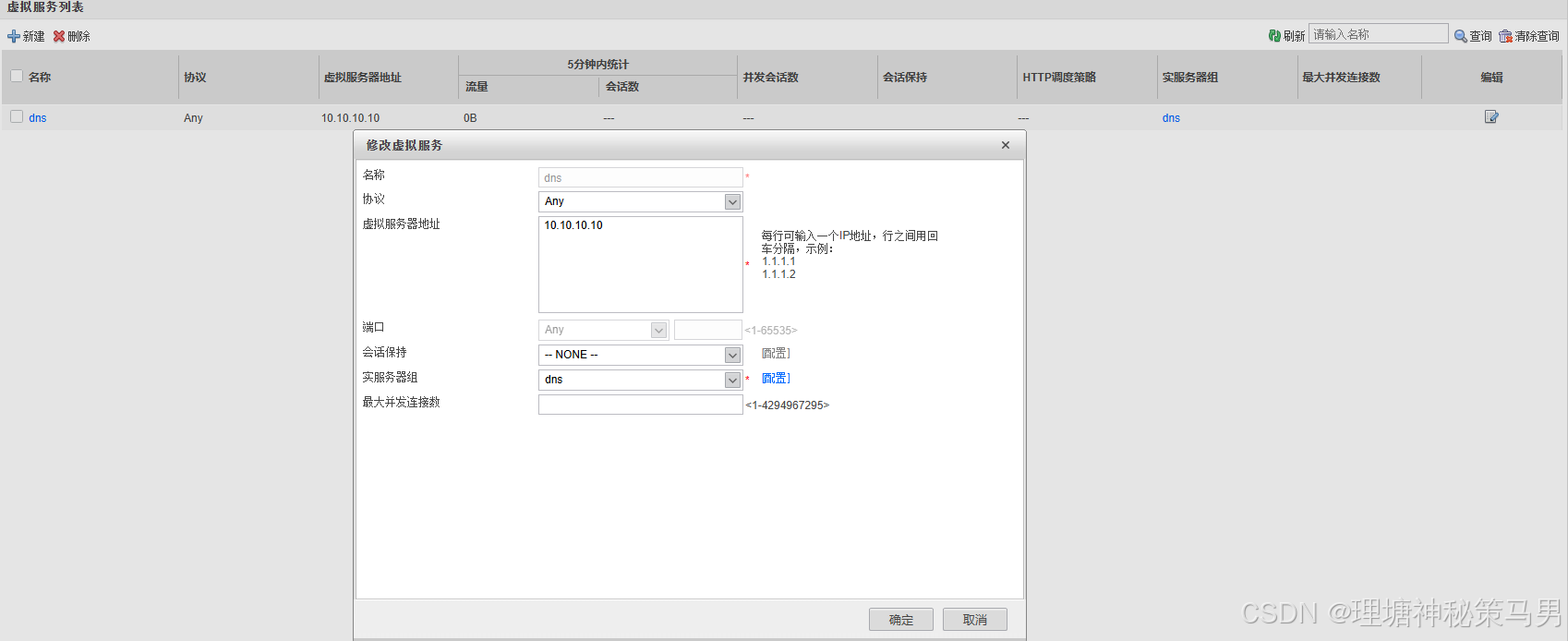

 web界面查看

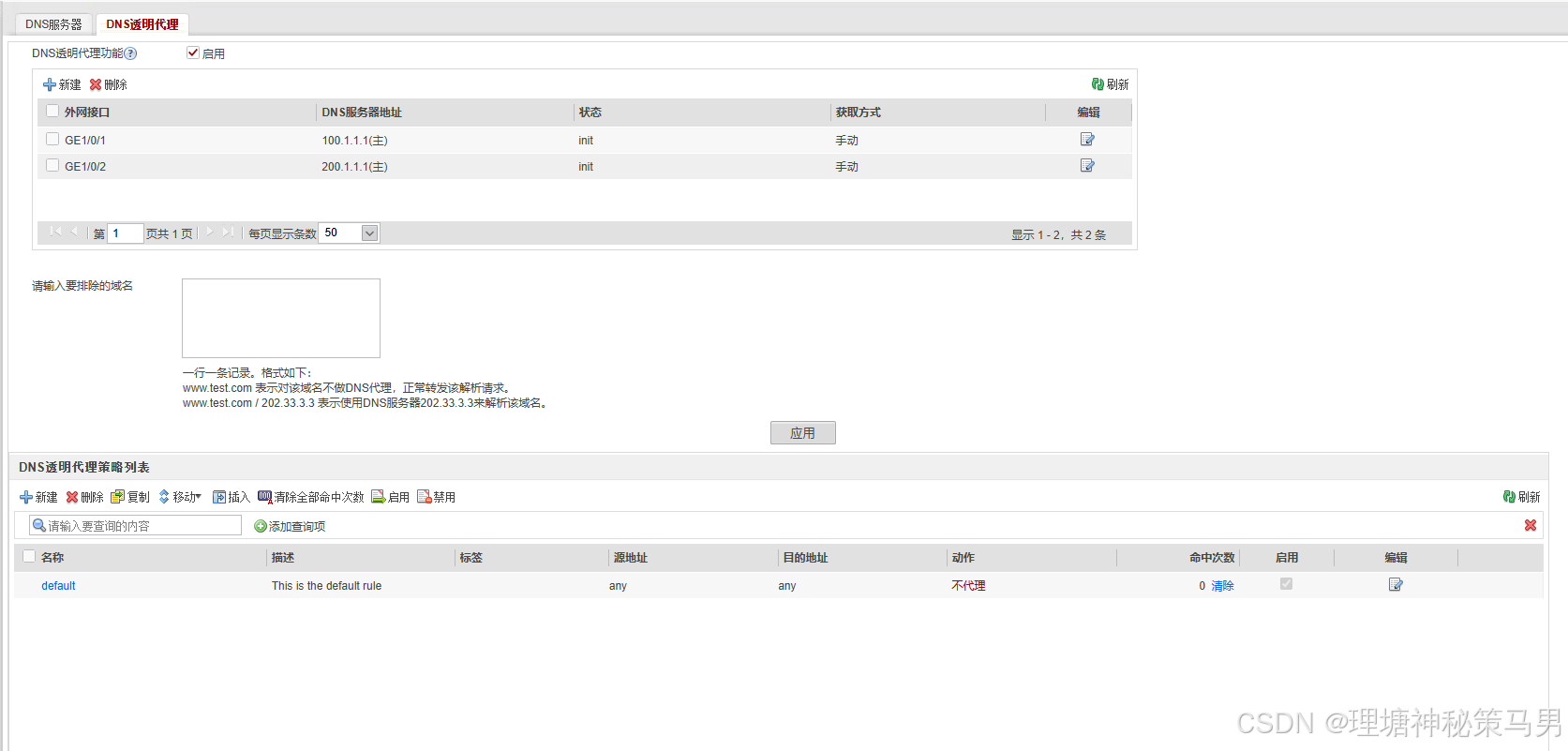

 4.配置DNS透明代理功能

4.1进入DNS透明代理视图并开启透明代理功能

[FW]dns-transparent-policy
[FW-policy-dns]dns transparent-proxy  enable

4.2将200.1.1.1DNS的IP地址与出接口进行绑定

FW-policy-dns]dns server bind interface GigabitEthernet 1/0/1 preferred 100.1.1
.1
[FW-policy-dns]dns server bind interface GigabitEthernet 1/0/2 preferred 200.1.1
.1

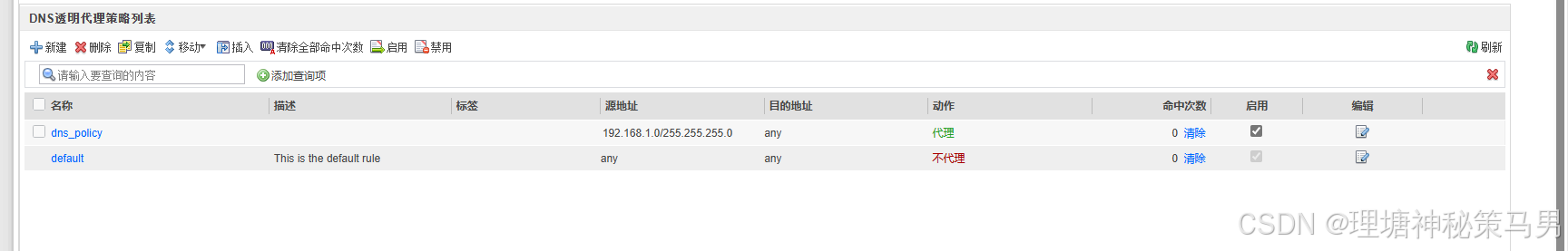

5.配置DNS透明代理策略

[FW-policy-dns]rule name dns_policy
[FW-policy-dns-rule-dns_policy]source-address 192.168.1.0 24
[FW-policy-dns-rule-dns_policy]enable
Info: The policy is enabled successfully.
[FW-policy-dns-rule-dns_policy]action tpdns

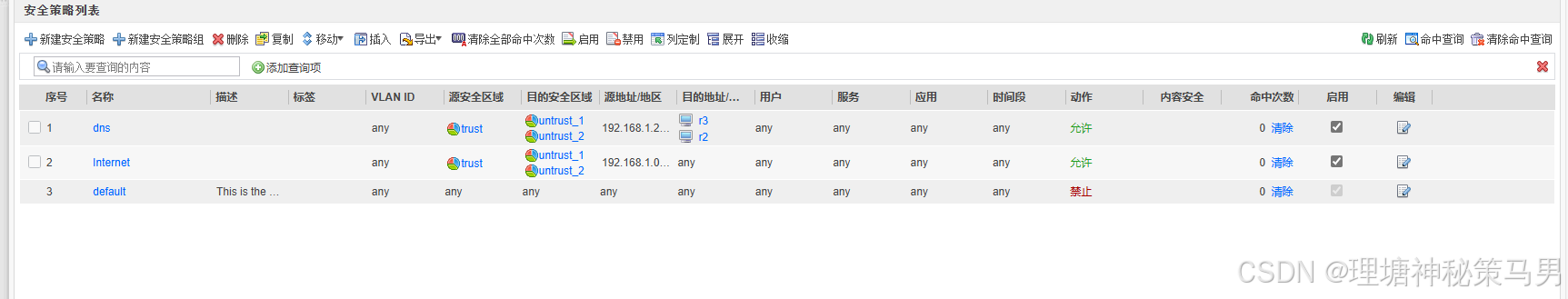

6.配置安全策略

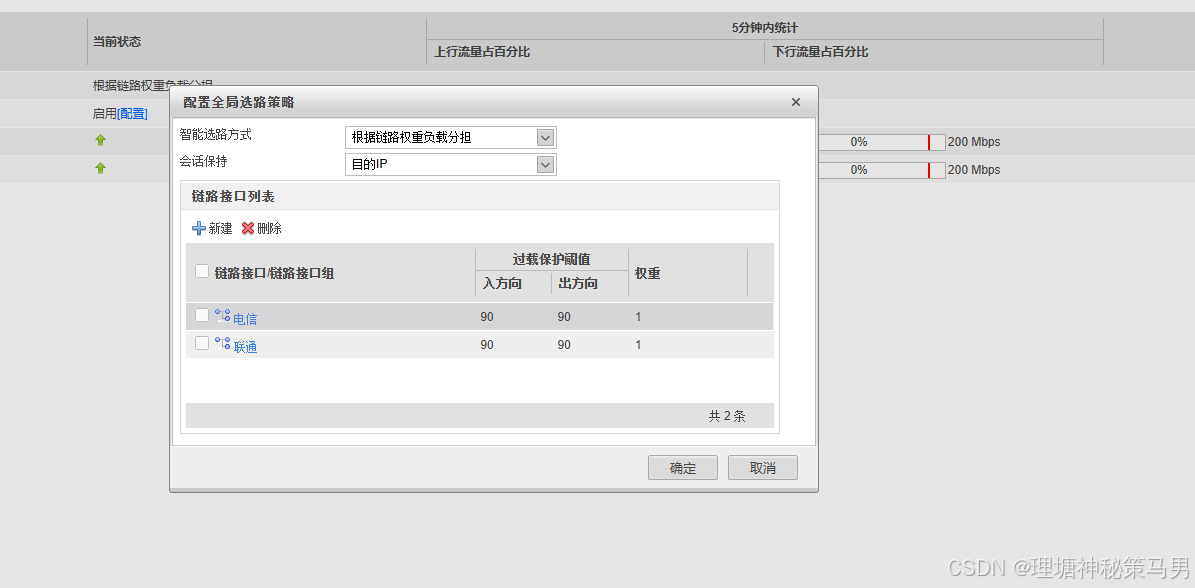

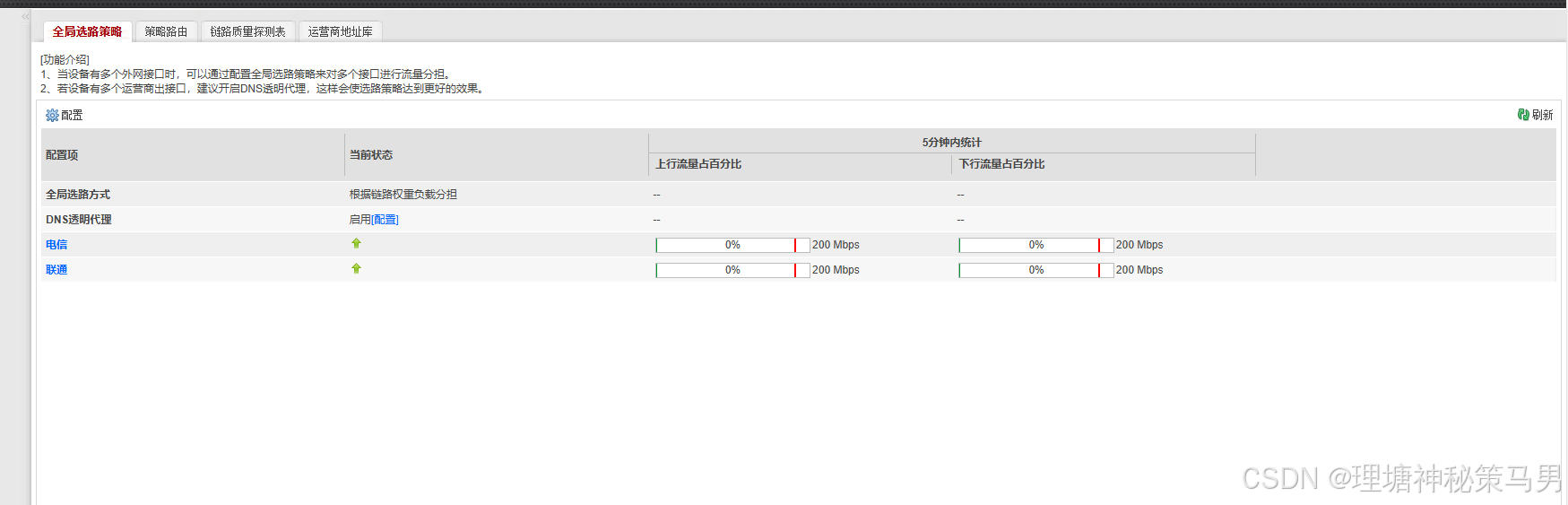

 7.链路带宽以及过载保护机制
