用户认证综合实验练习

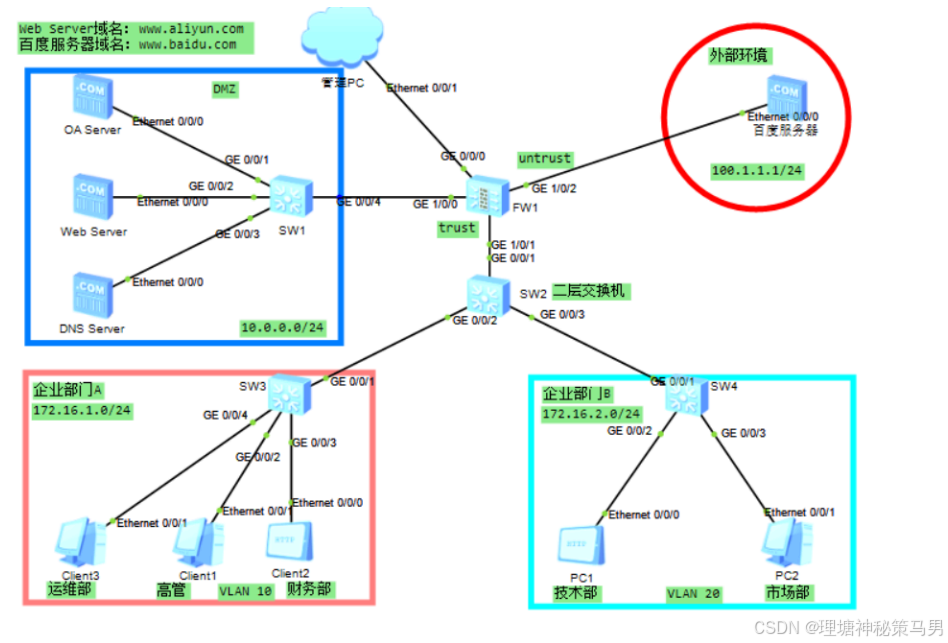

一、实验拓扑图

二、实验需求以及相应配置步骤

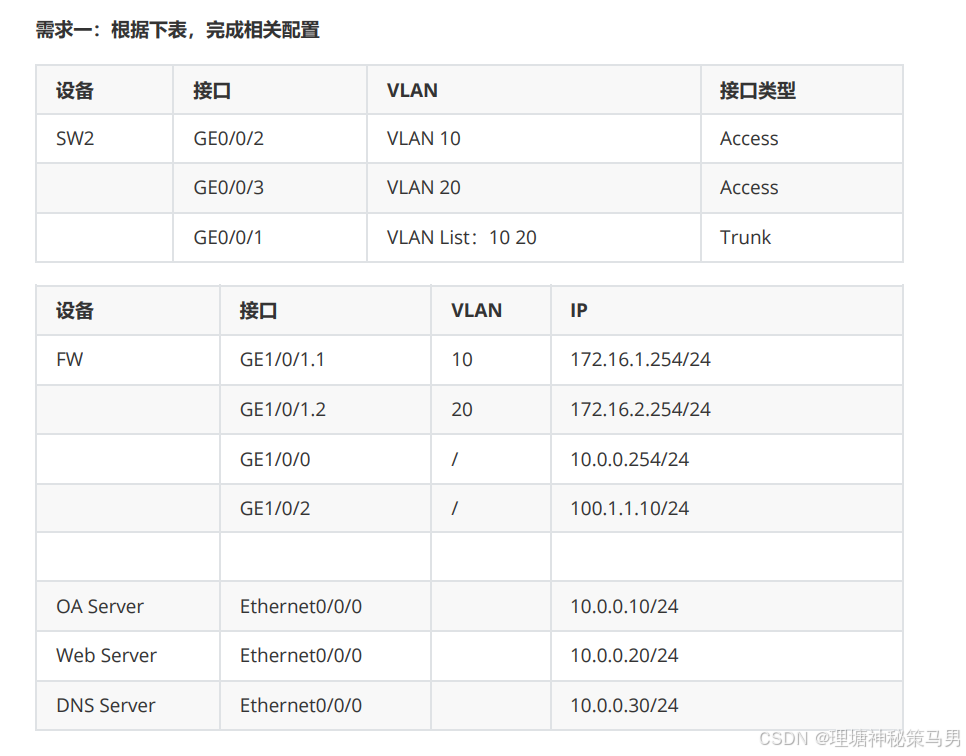

需求一：



1.对SW2设备进行相应配置

[SW2]vlan batch 10 20
[SW2]int g 0/0/2
[SW2-GigabitEthernet0/0/2]port link-type access
[SW2-GigabitEthernet0/0/2]port default vlan 10
[SW2-GigabitEthernet0/0/2]int g 0/0/3
[SW2-GigabitEthernet0/0/3]port link-type access
[SW2-GigabitEthernet0/0/3]port default vlan 20
[SW2-GigabitEthernet0/0/3]int g 0/0/1
[SW2-GigabitEthernet0/0/1]port link-type trunk
[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20

 2.对FW设备进行相应配置

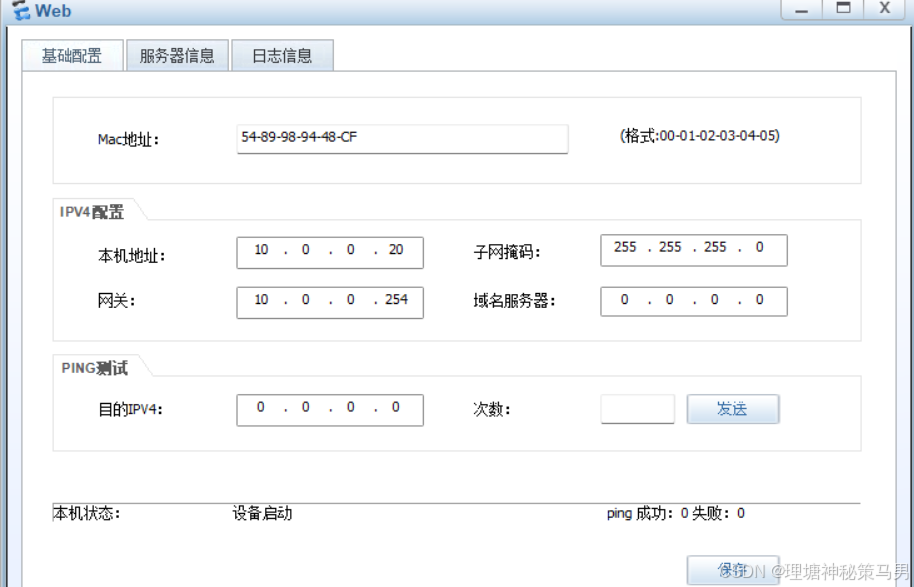

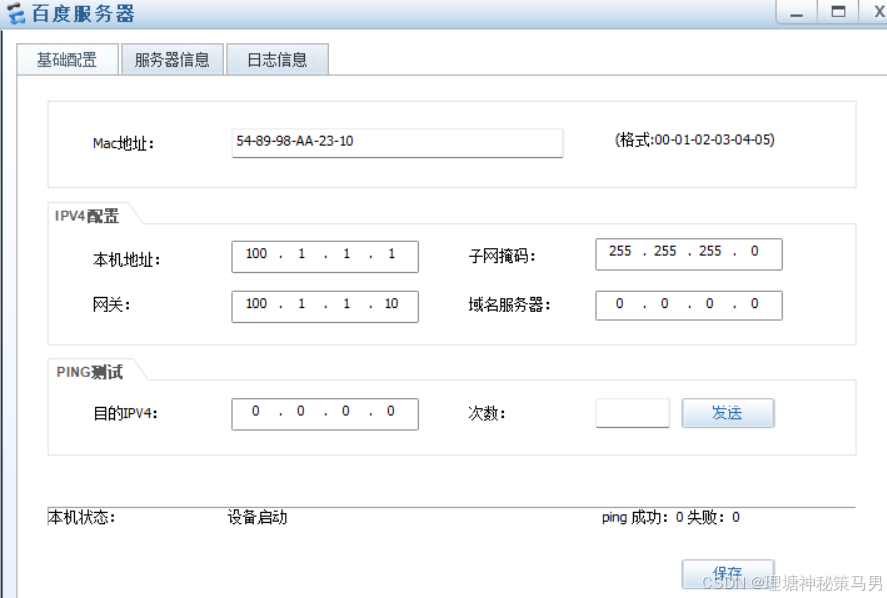

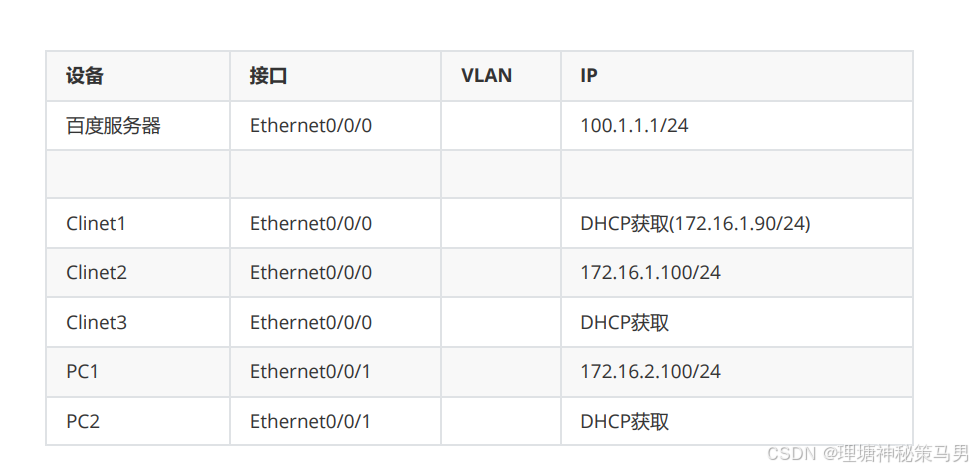

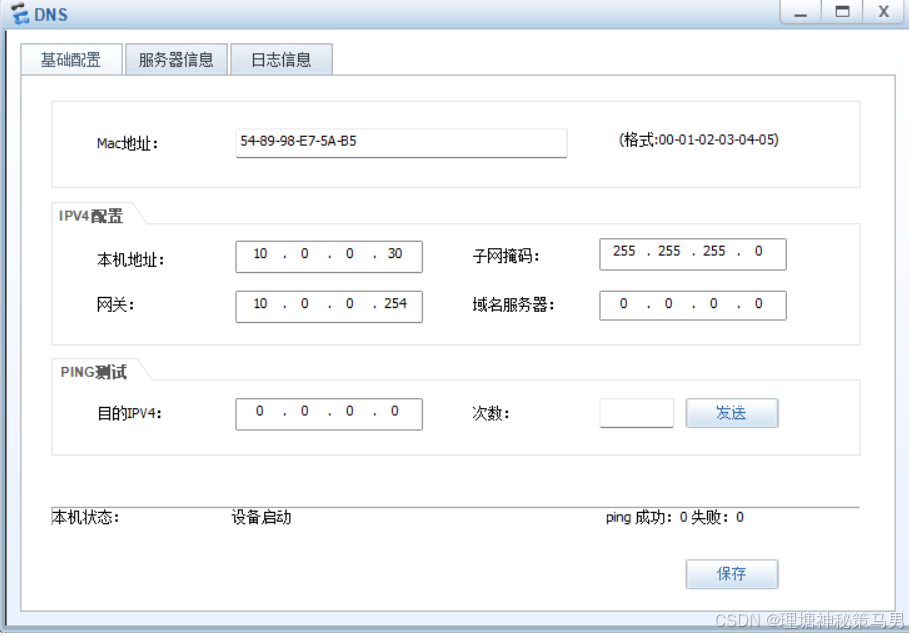

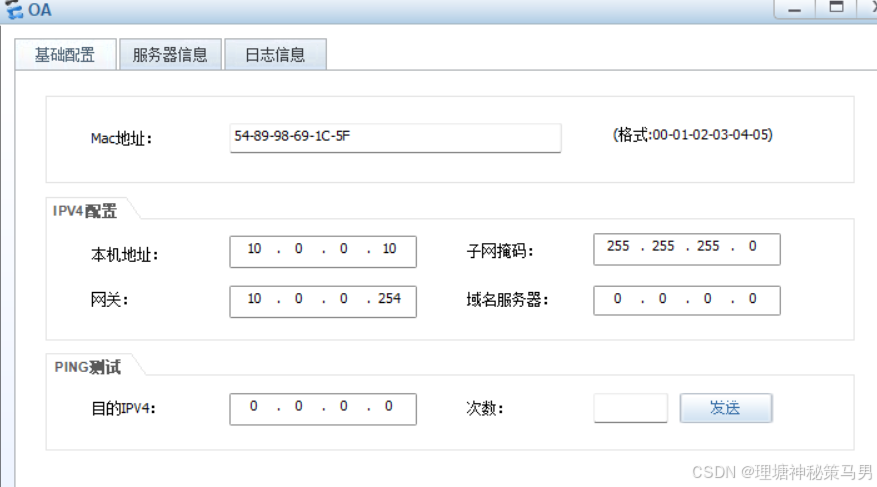

3.对各服务器进行配置

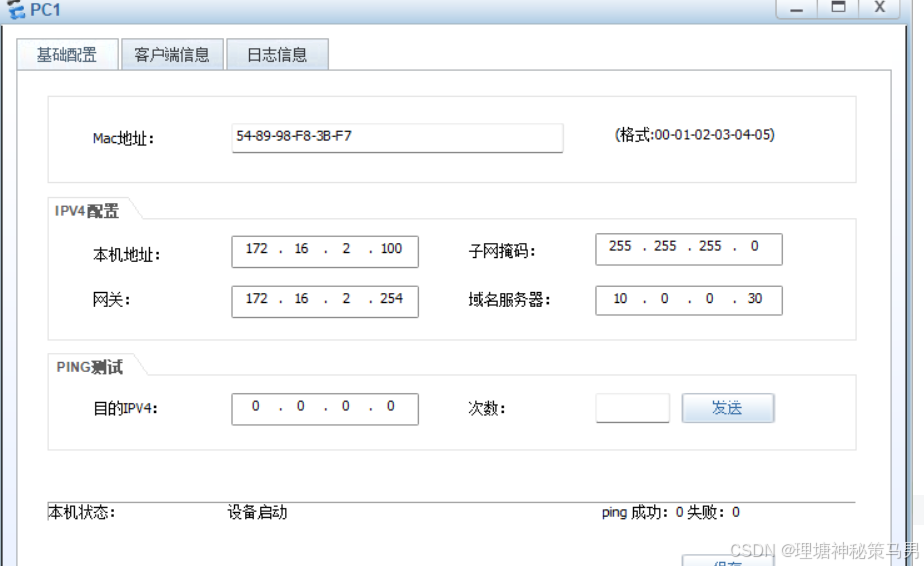

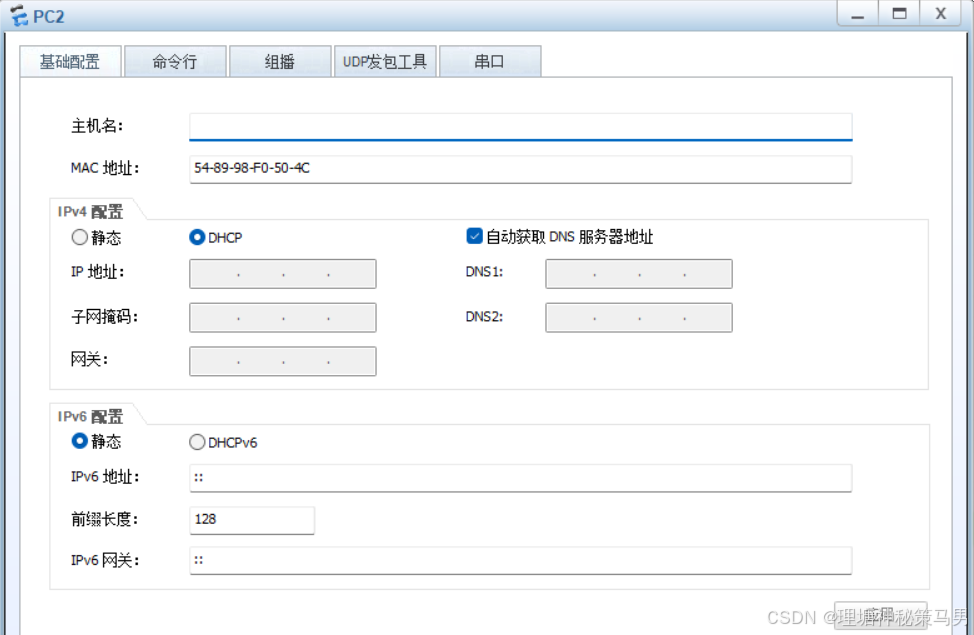

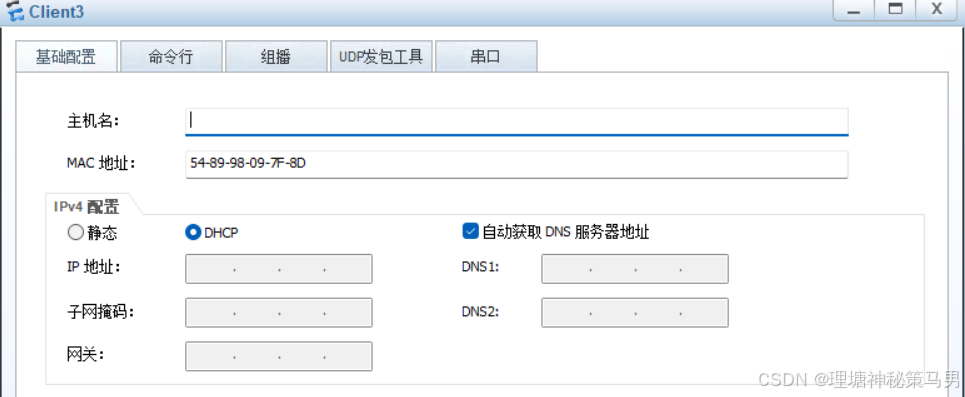

3.对各PC设备进行相应配置

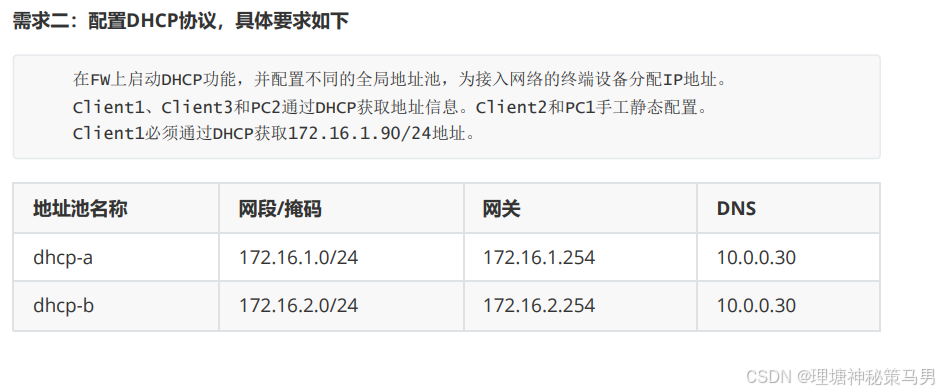

需求二：

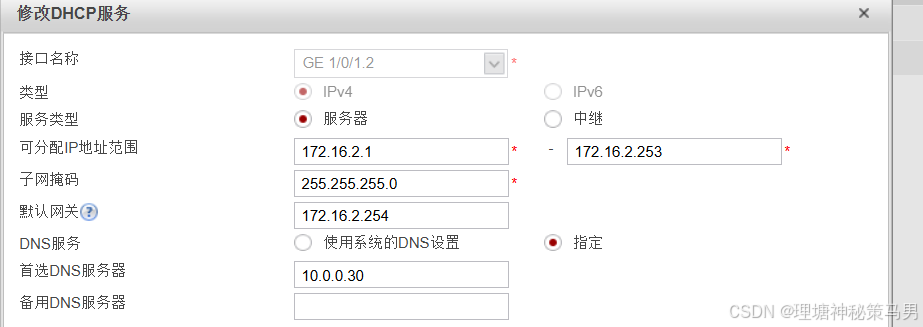

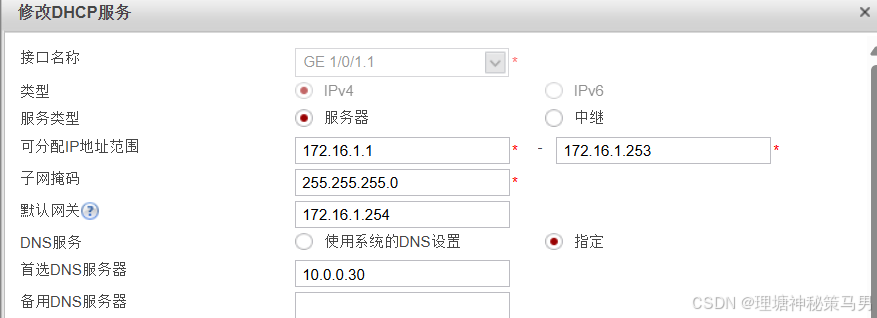

1.对FW设备进行DHCP相应配置

[FW]dhcp enable
[FW]int g 1/0/1.1
[FW-GigabitEthernet1/0/1.1]dhcp select interface
[FW-GigabitEthernet1/0/1.1]int g 1/0/1.2
[FW-GigabitEthernet1/0/1.2]dhcp select interface

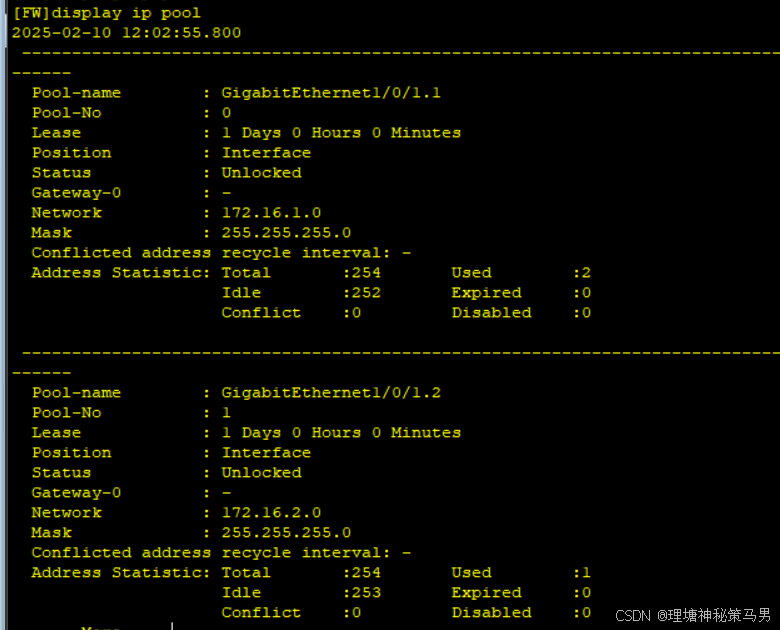

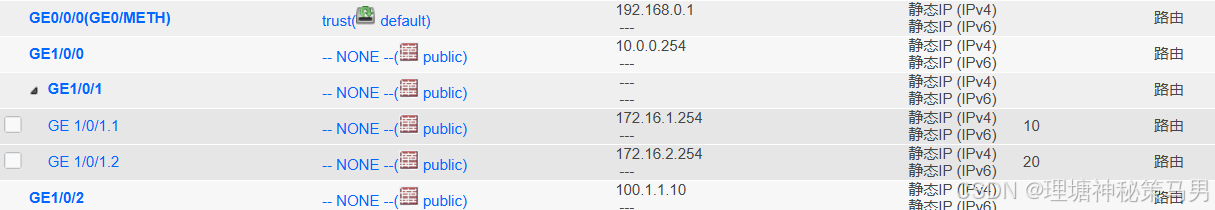

并查看相应网段与网关

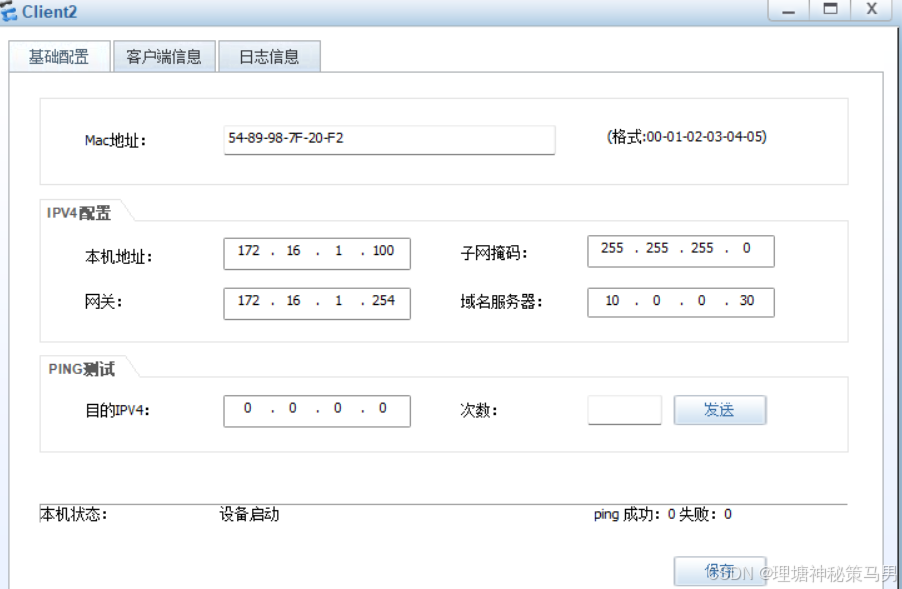

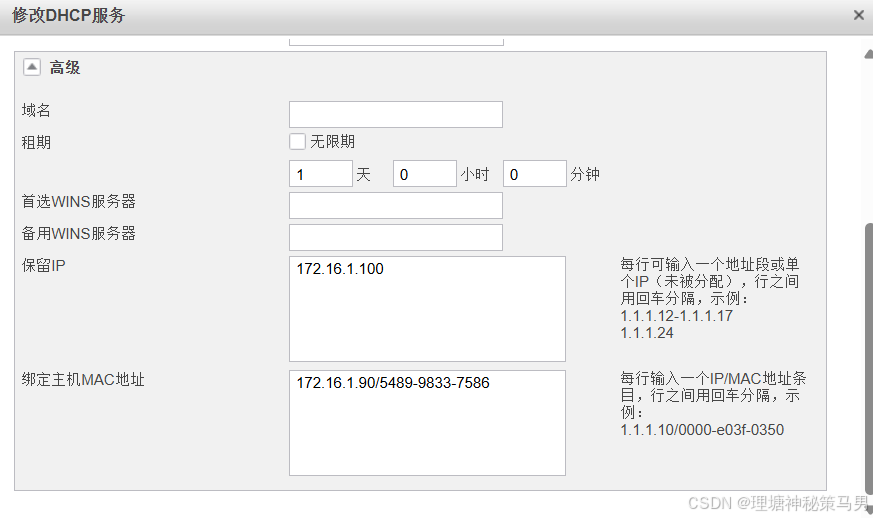

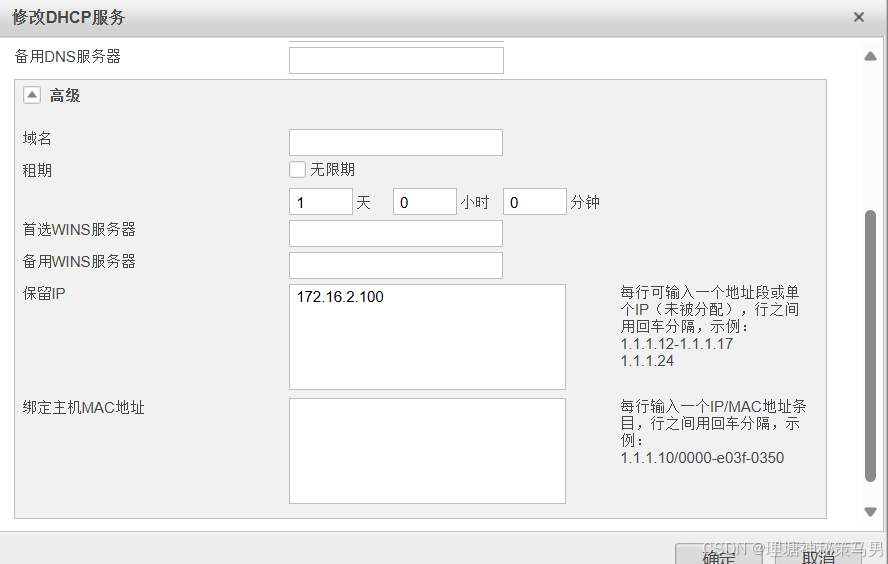

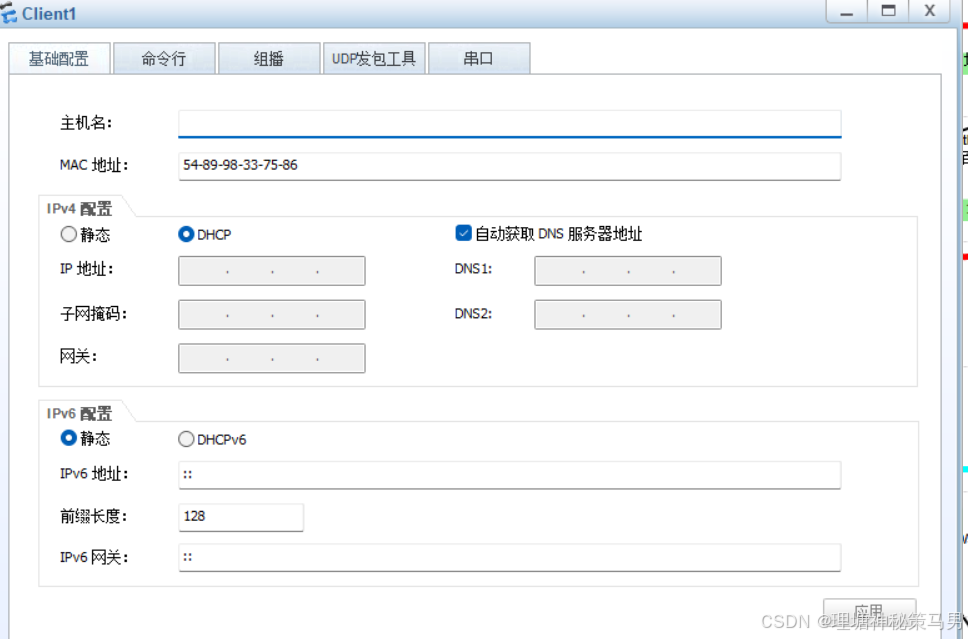

 2.根据要求通过mac绑定IP方式配置client1设备以及相关dhcp配置

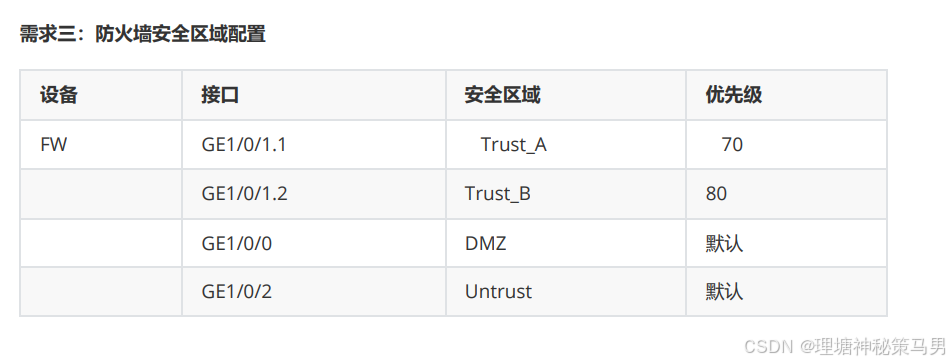

需求三：

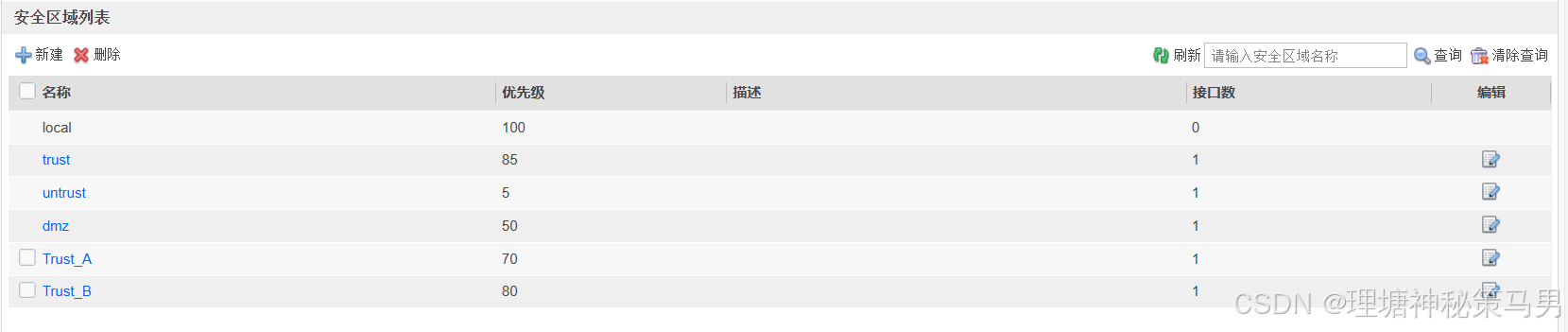

 在web界面对安全区域作相应配置

需求四：

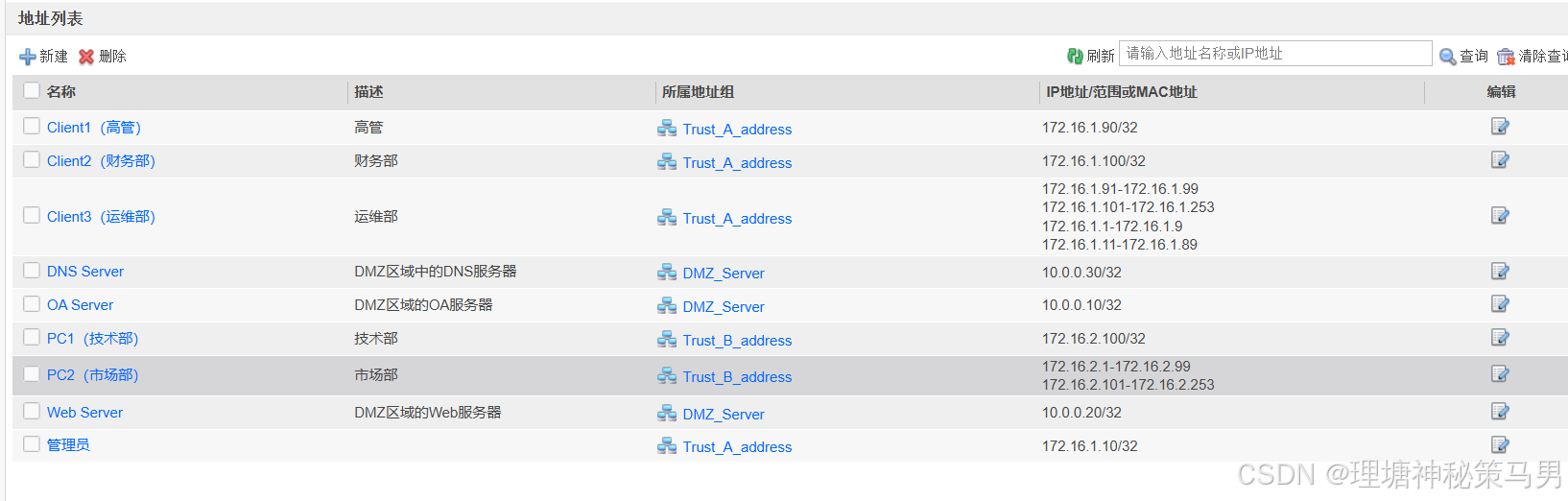

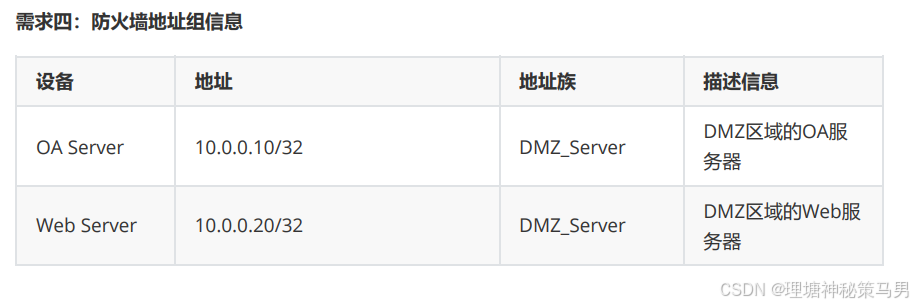

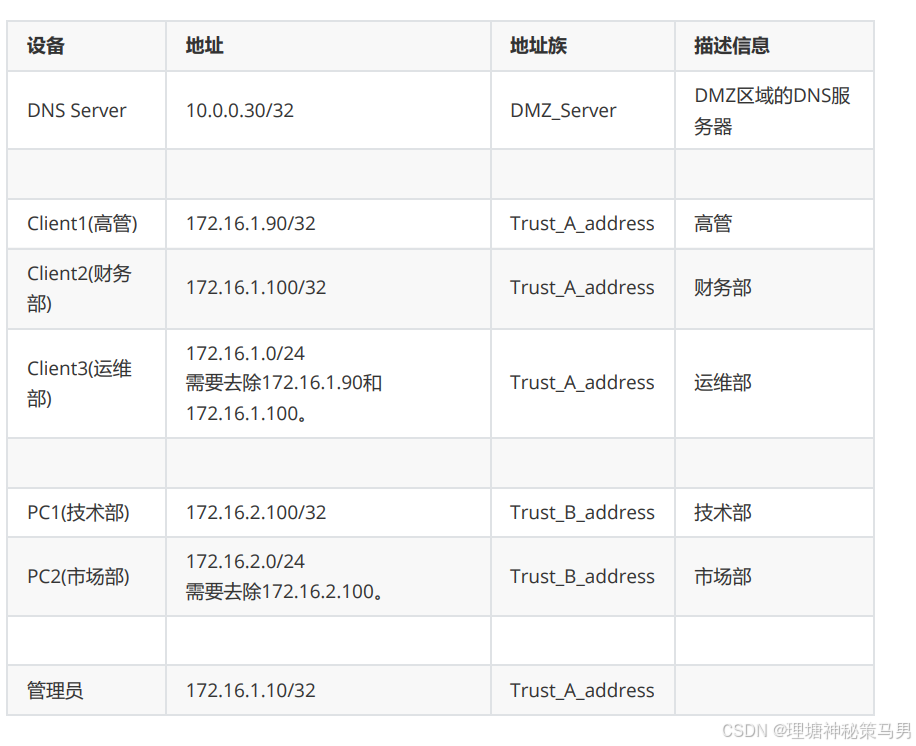

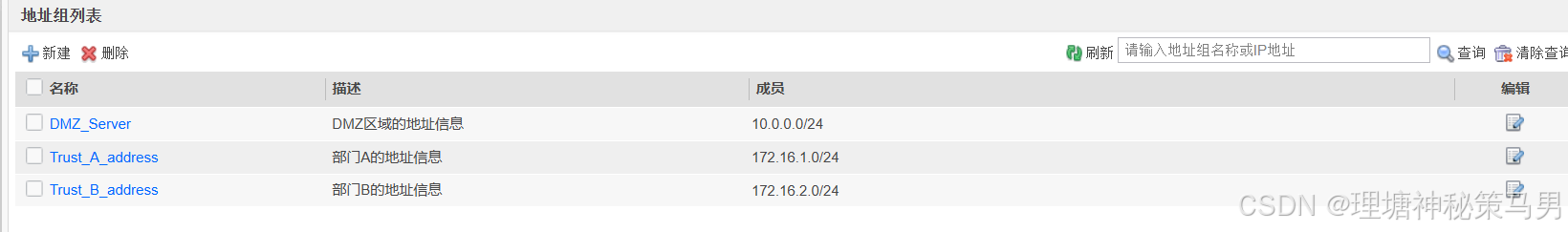

1.创建所需相应的地址组信息

2.再对各具体设备进行地址划分

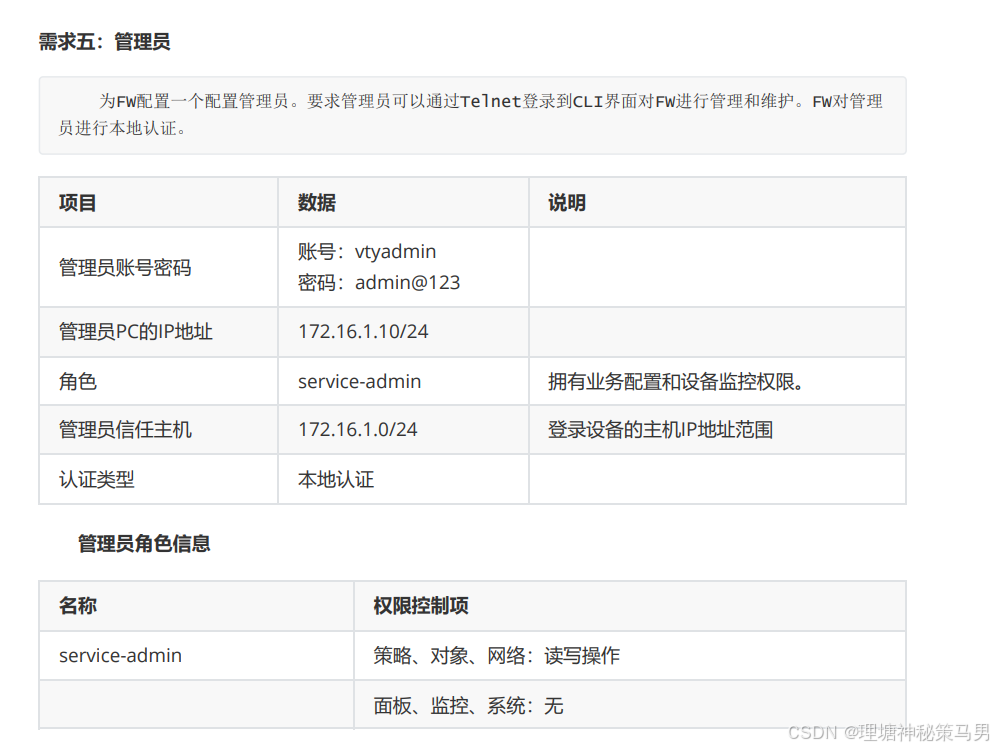

需求五：

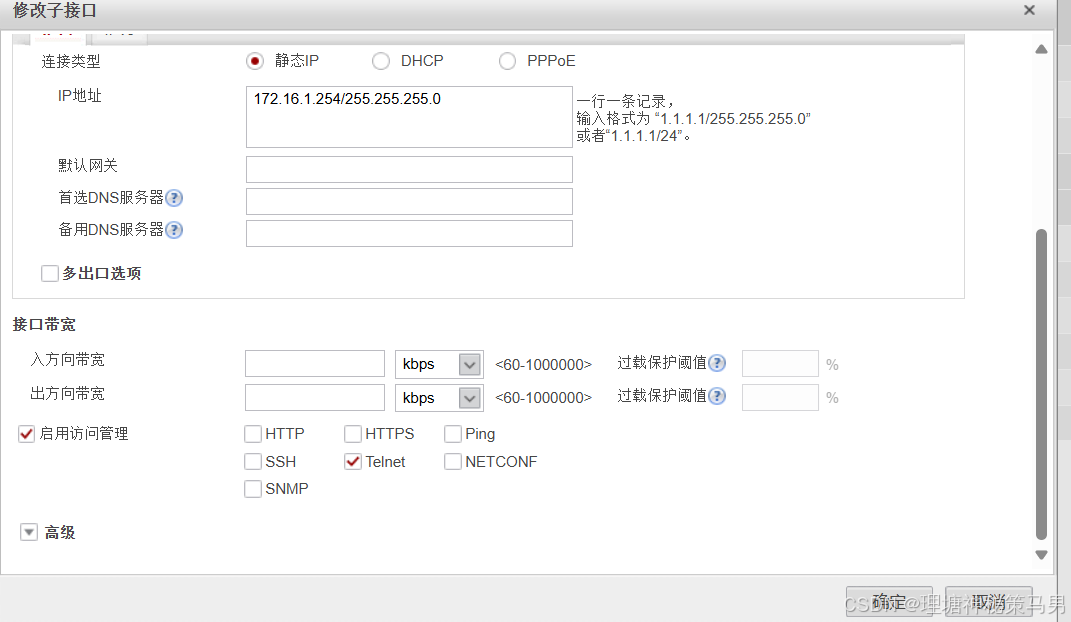

1.通过子接口GE1/0/1.1开启telnet协议

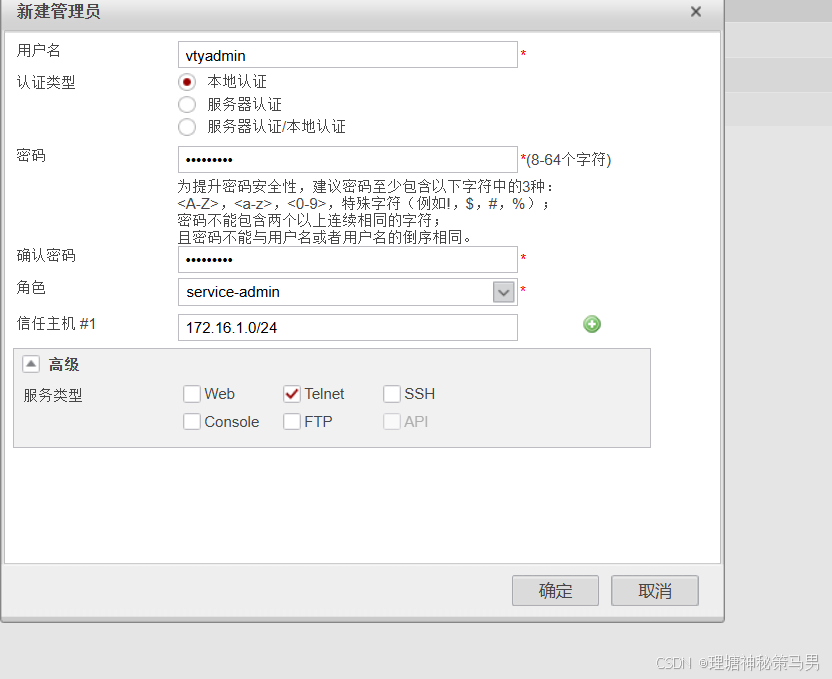

2.新建管理员角色并对其进行相应权限设置

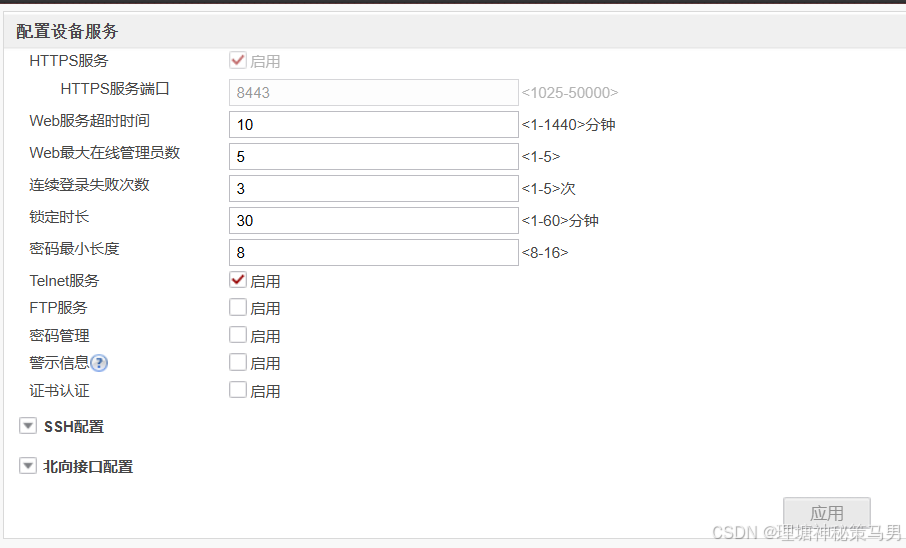

3.开启telnet服务

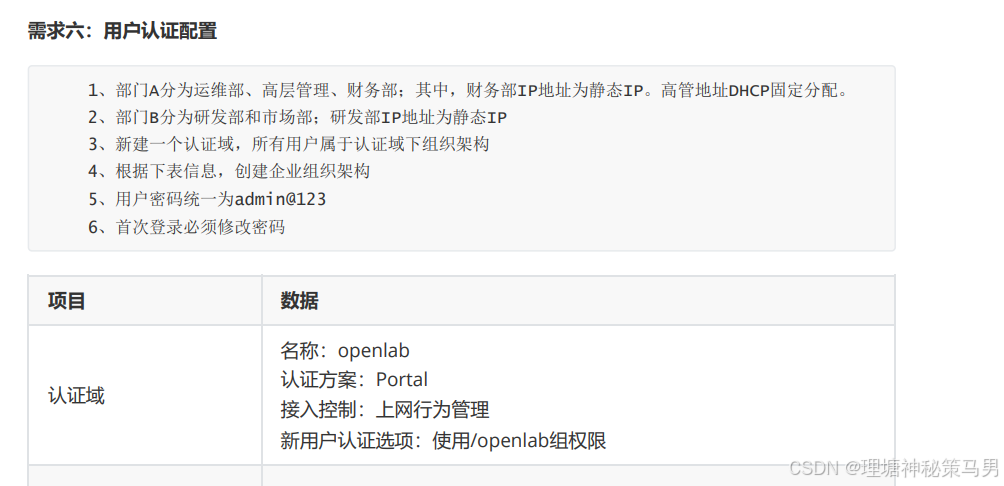

需求六：

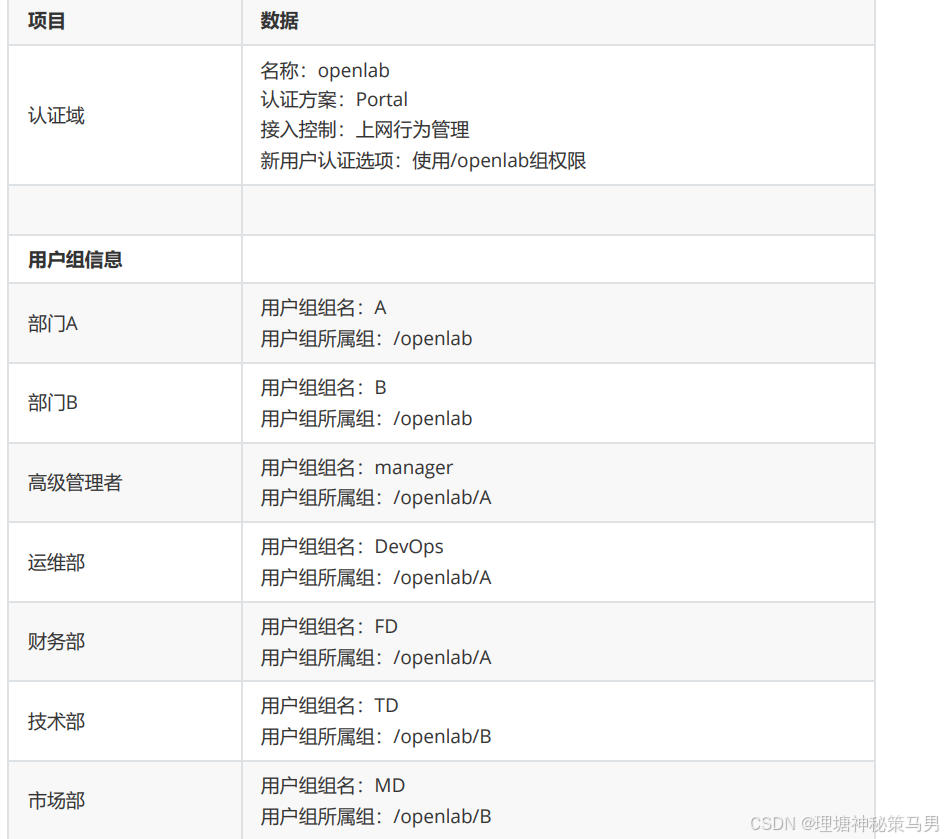

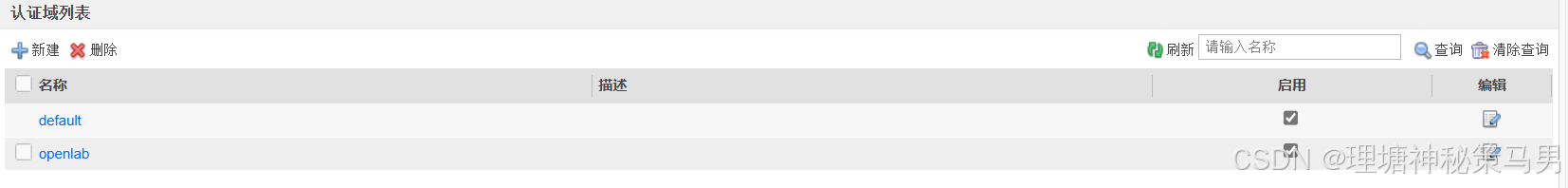

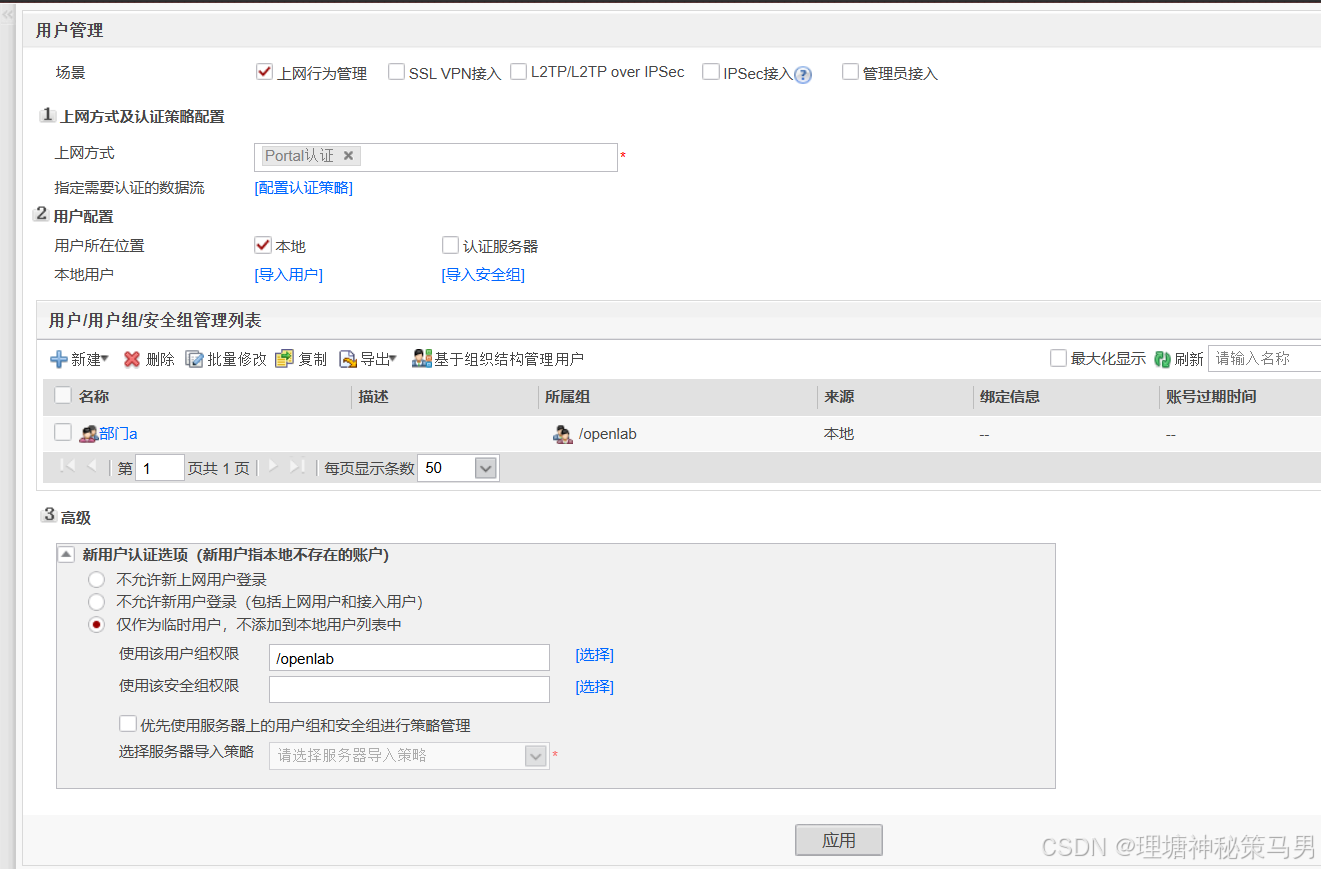

1.新建认证域并对其作相应权限更改

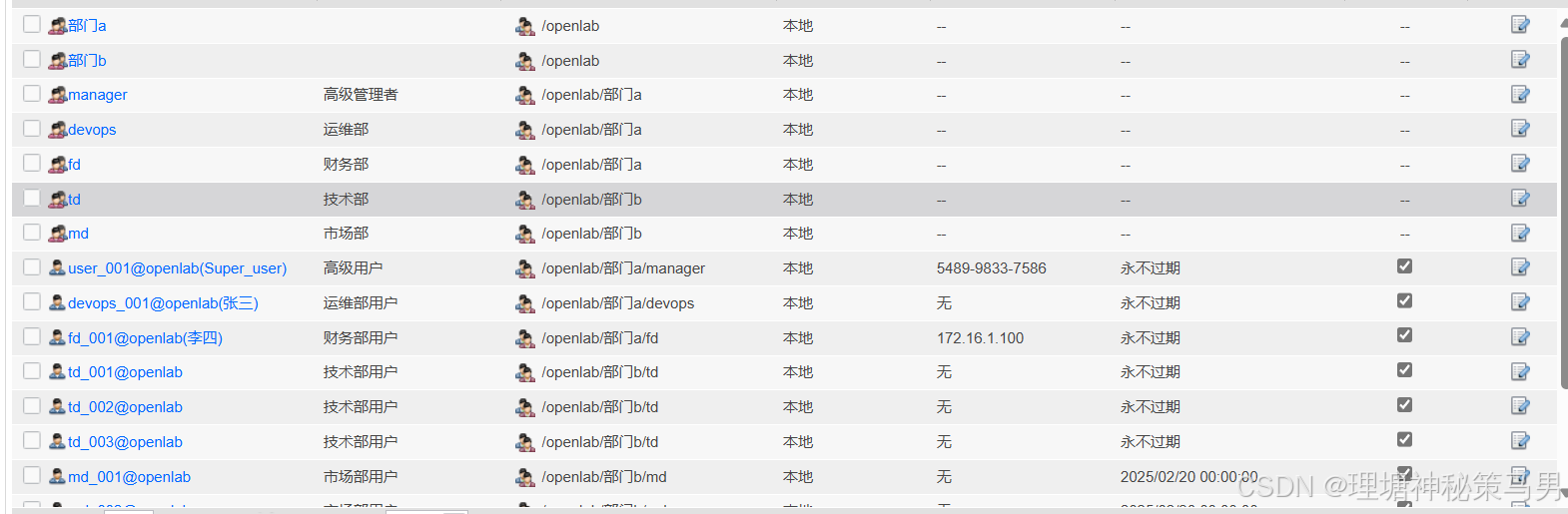

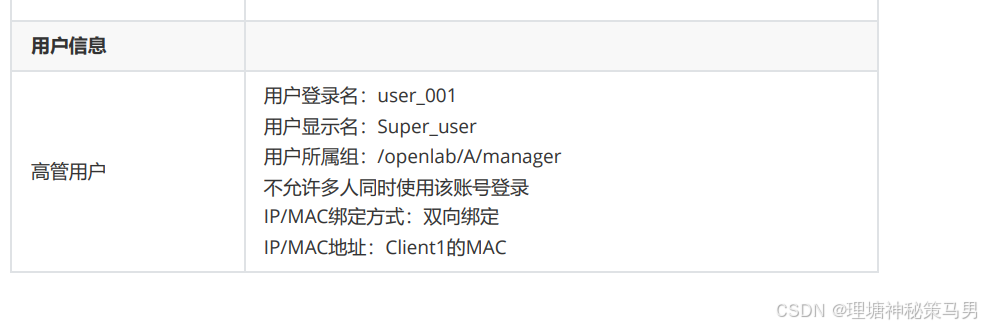

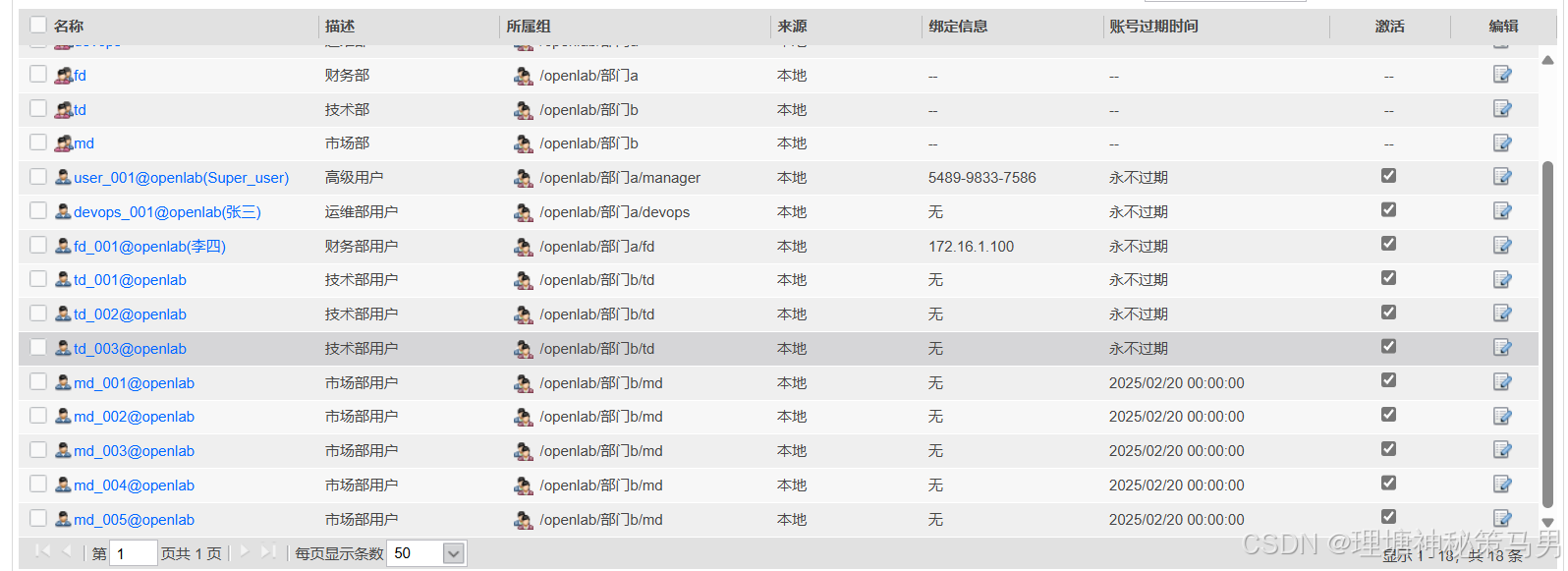

2.对用户组以及用户信息进行相应配置

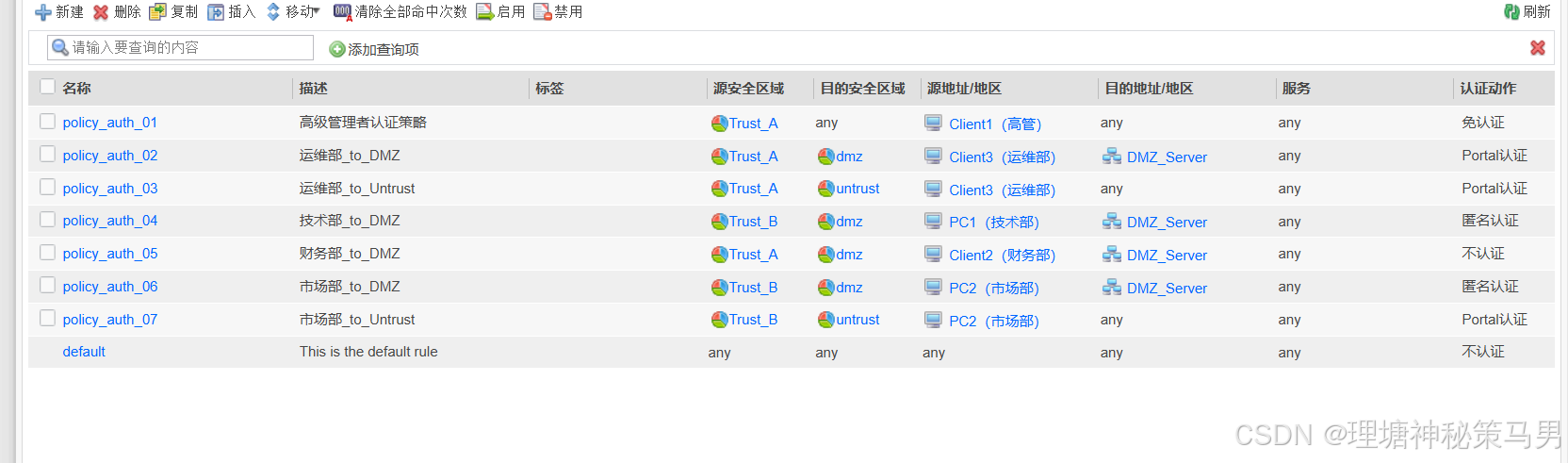

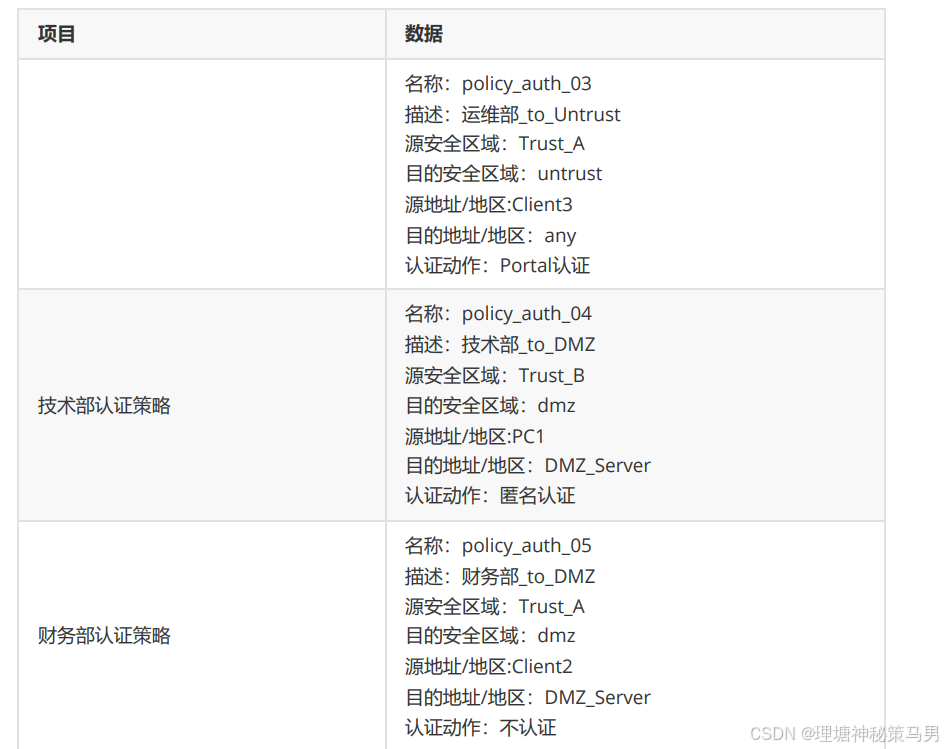

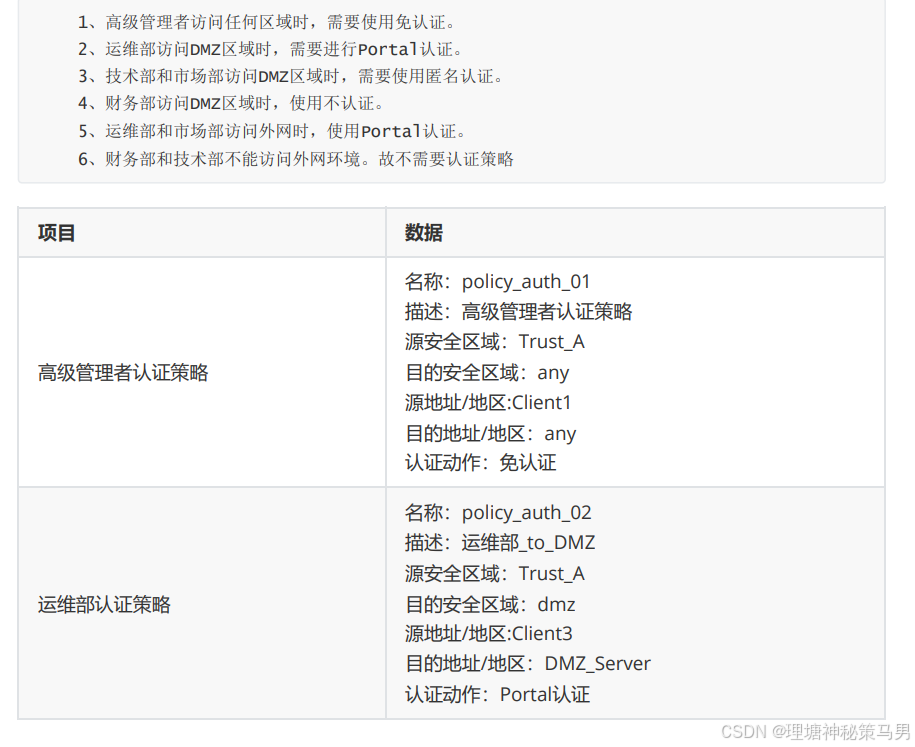

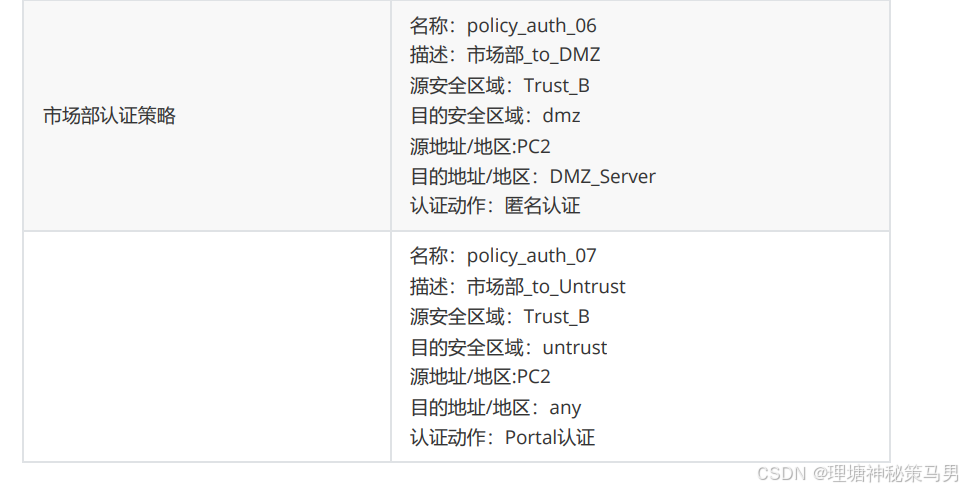

 3.配置认证策略

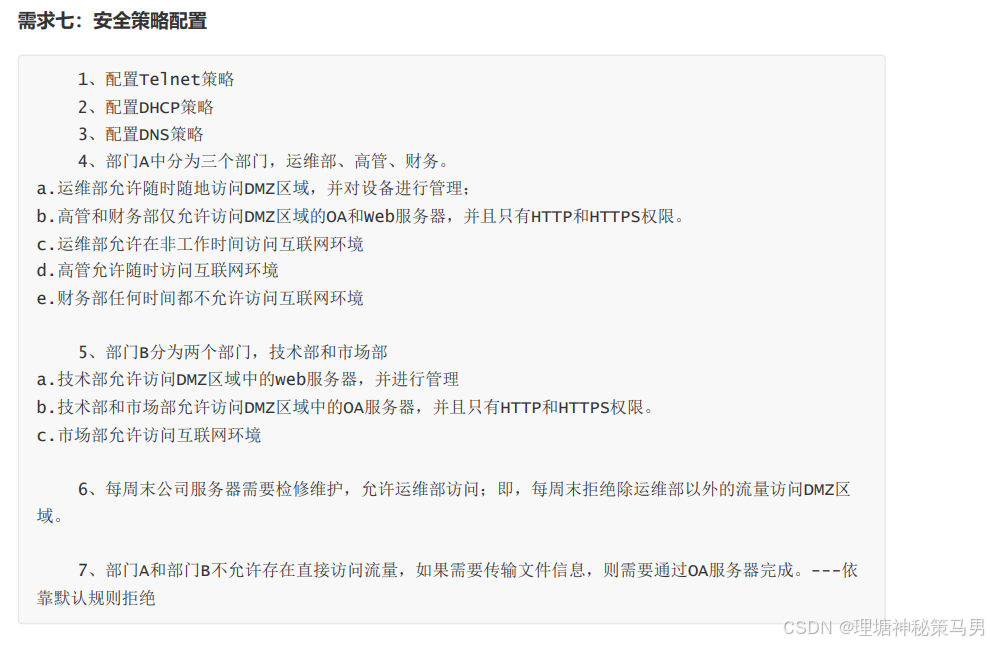

需求七：

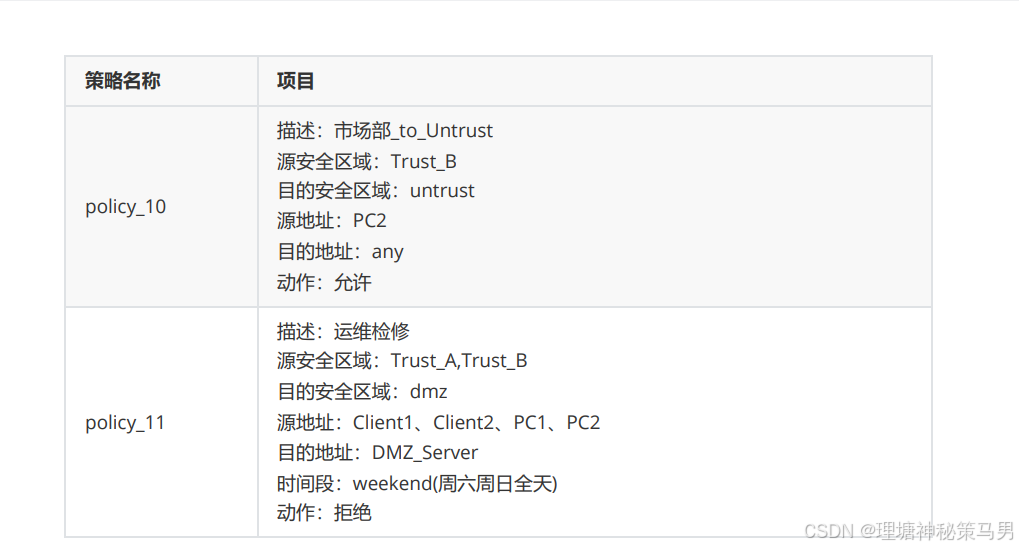

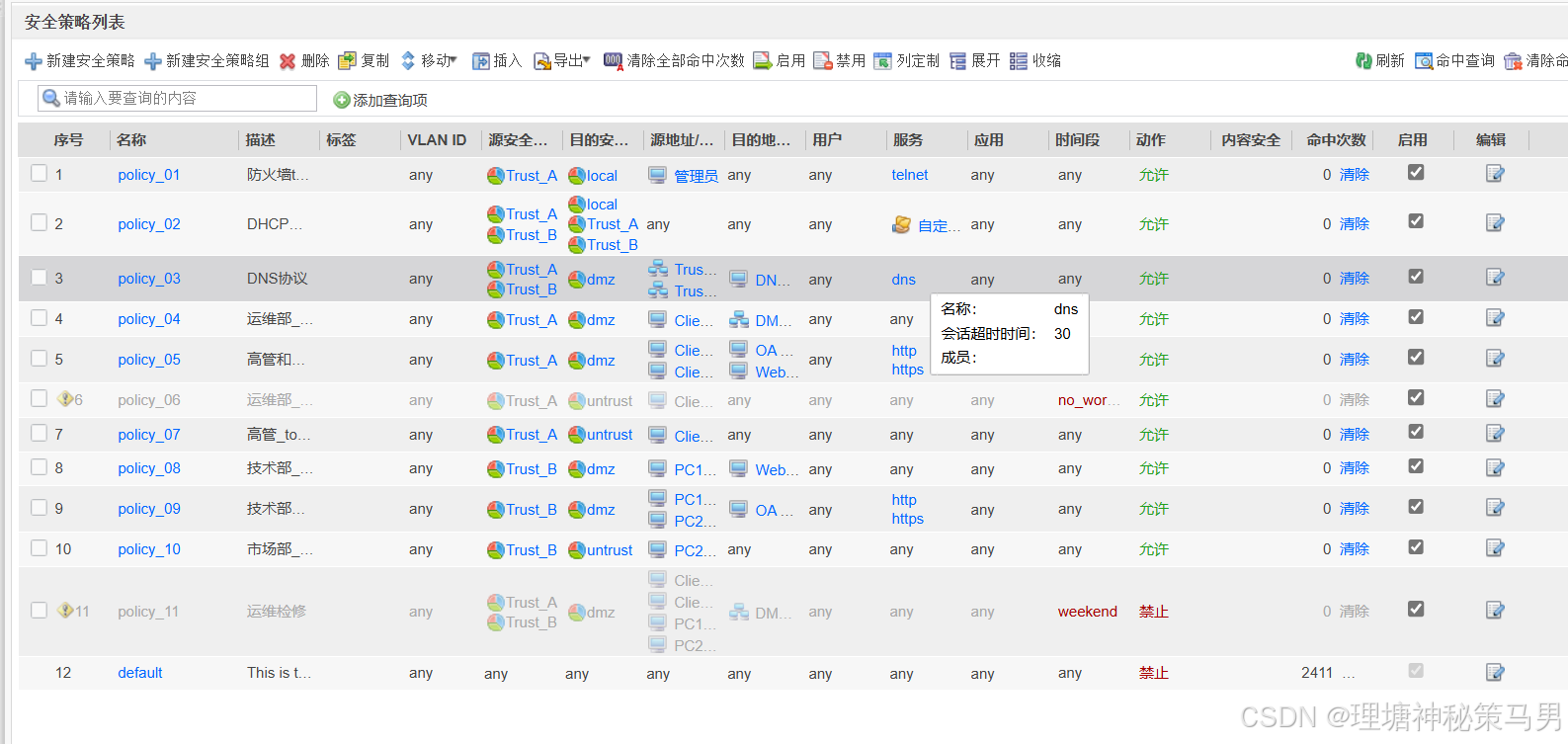

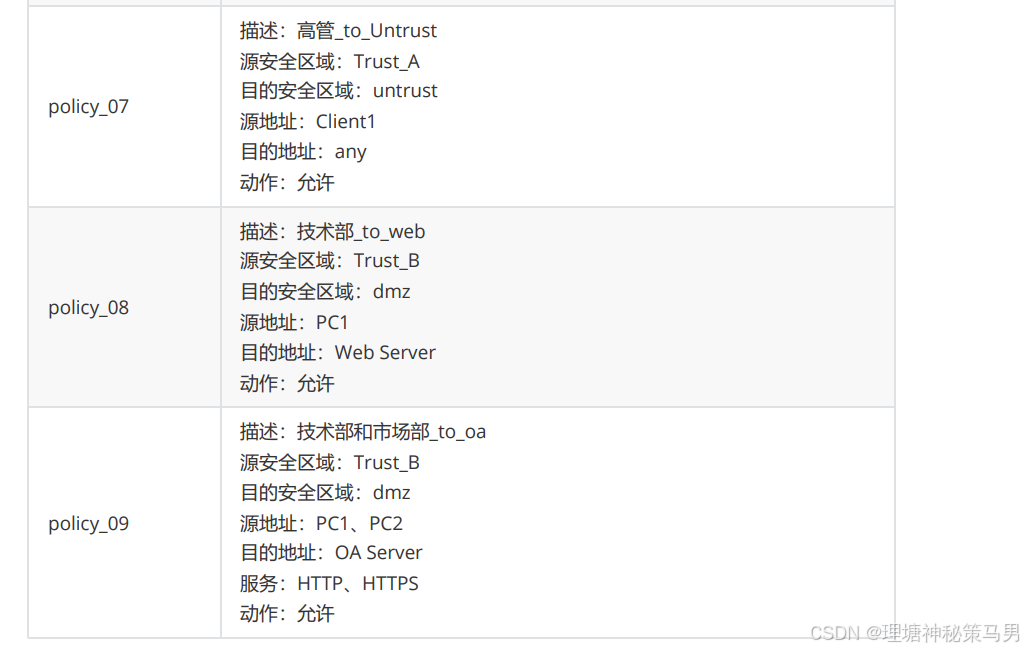

 对各安全策略进行相应配置：
