防火墙带宽管理配置实验

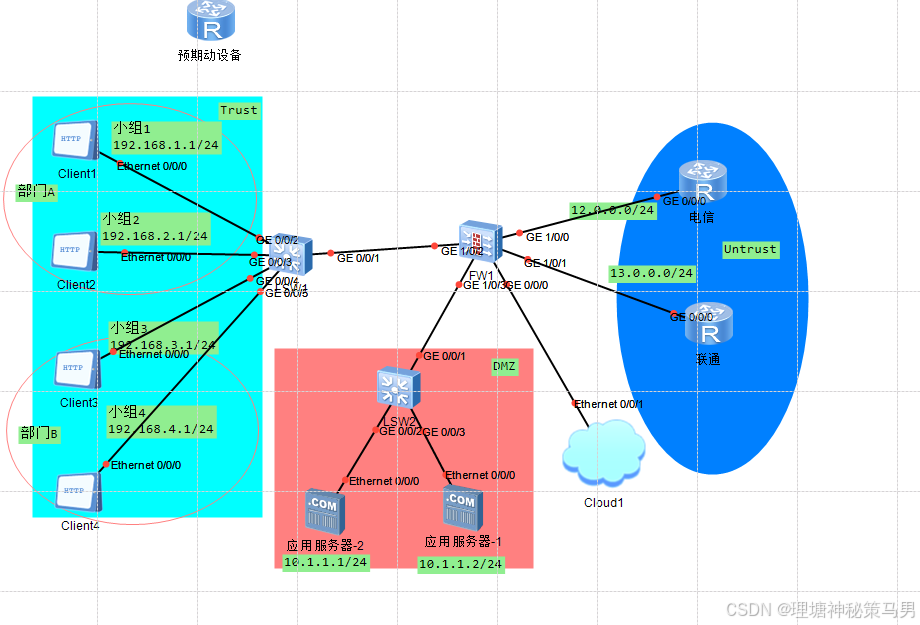

一、实验拓扑图

[DX]int g 0/0/0
[DX-GigabitEthernet0/0/0]ip add 12.0.0.2 24

[LT]int g 0/0/0
[LT-GigabitEthernet0/0/0]ip add 13.0.0.2 24

二、实验需求：

 1.基础配置：

电信与联通设备配置：

[DX]int g 0/0/0
[DX-GigabitEthernet0/0/0]ip add 12.0.0.2 24

[LT]int g 0/0/0
[LT-GigabitEthernet0/0/0]ip add 13.0.0.2 24

 配置vlan：

[SW1]vlan batch 10 20 30 40
[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]port link-type trunk
[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20 30 40
[SW1]int g 0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 10
[SW1]int g 0/0/3
[SW1-GigabitEthernet0/0/3]port link-type access
[SW1-GigabitEthernet0/0/3]port default vlan 20
[SW1]int g 0/0/4
[SW1-GigabitEthernet0/0/4]port link-type access
[SW1-GigabitEthernet0/0/4]port default vlan 30
[SW1]int g 0/0/5
[SW1-GigabitEthernet0/0/5]port link-type access
[SW1-GigabitEthernet0/0/5]port default vlan 40

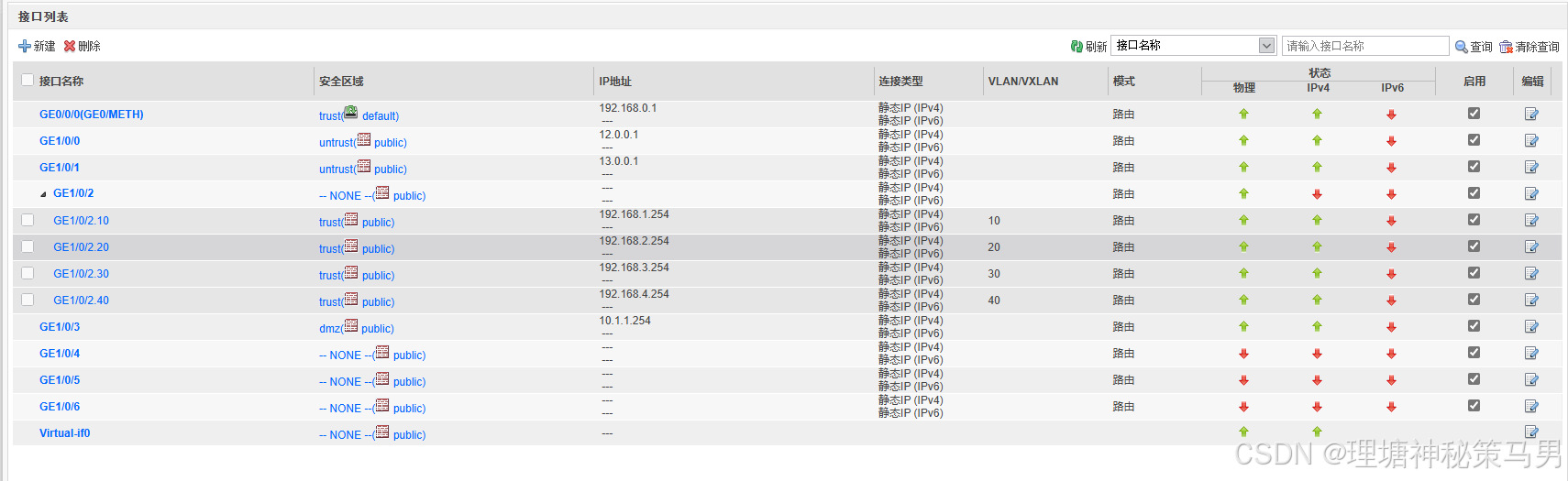

对防火墙进行相应配置：





需求一：

企业组织架构中存在部门A，部门A中存在销售组1和研发组

2 销售部门--->业务Email、ERP服务

可以对部门A中的销售组进行带宽资源细分，保证销售员工的业务服务流量正常转发：

1、部门A的下行最大带宽不超过60M

2、部门A中的销售组下行最大带宽不超过30M

3、部门A中的销售组的Email、ERP业务下行最小带宽不低于20M

分析：需求之间存在父子关系

           A部门带宽通道---最大60M

                    部门A销售组带宽通道最大30M

                              部门A销售组Email业务带宽通道---最小20M

具体配置：

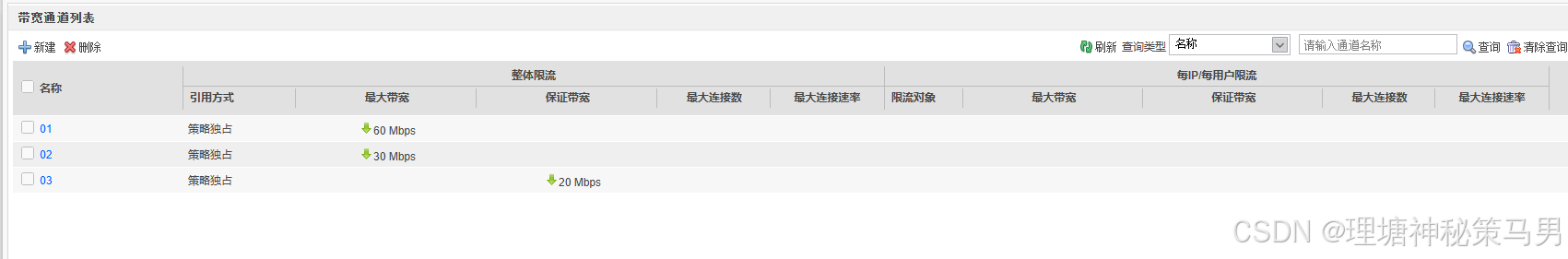

配置通道01、02、03：

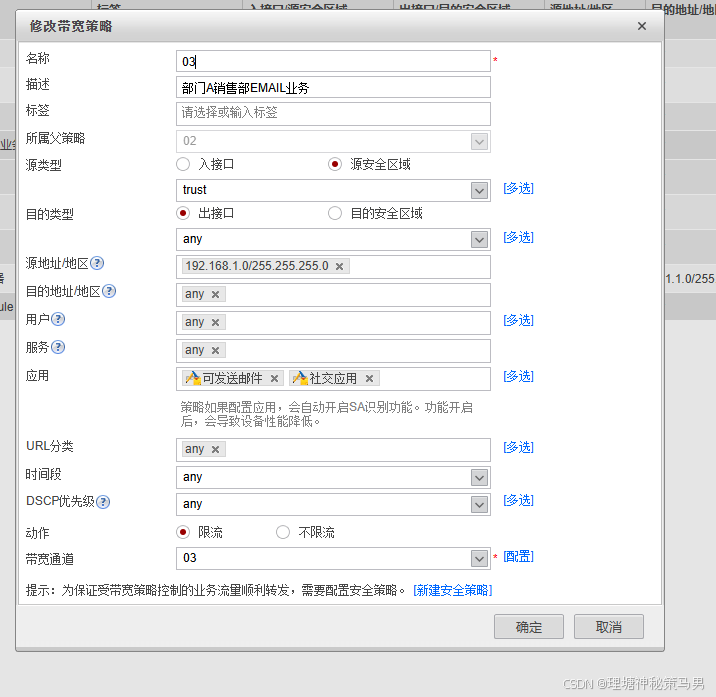

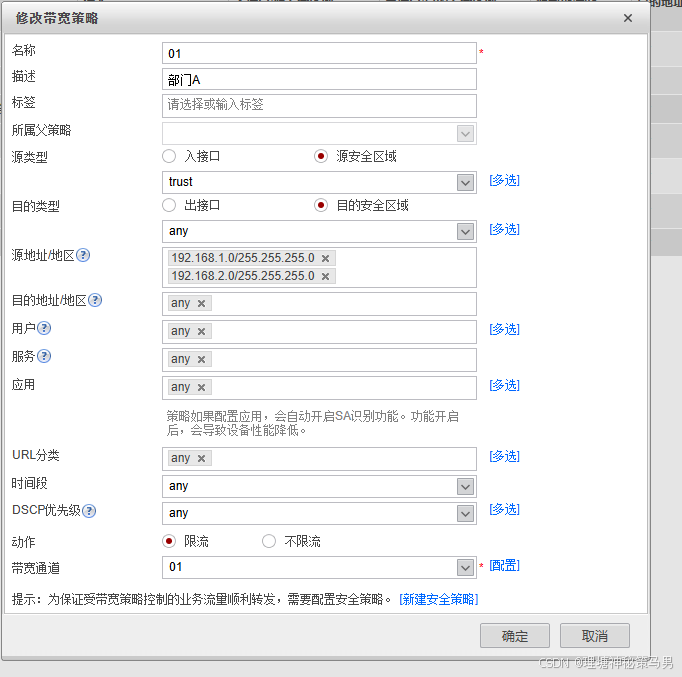

再分别配置相应策略：













需求二：

 给部门A和部门B划分可使用的带宽资源。要避免P2P业务占据较多的带宽，还需要限制部门A和部门B使用 P2P业务的带宽总和。

1、部门A下行最大带宽60M

2、部门B下行最大带宽40M

3、部门A和部门B的P2P业务下行最大带宽不超过80M

4、P2P流量需要计算到各自部门的总流量中

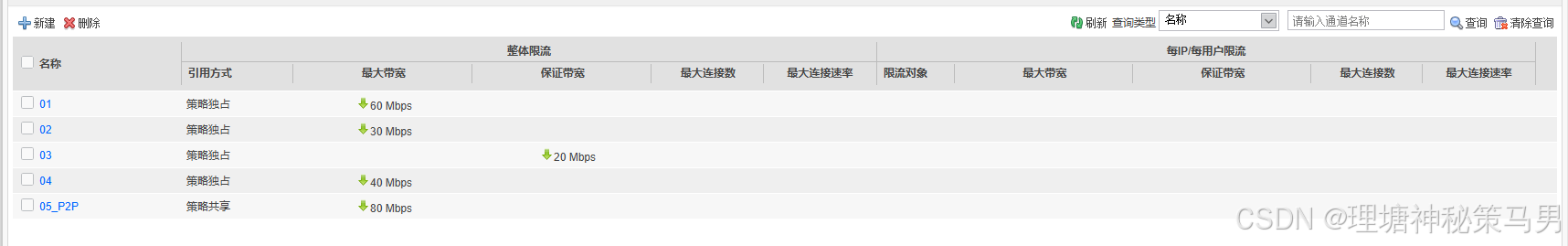

配置通道：04、05

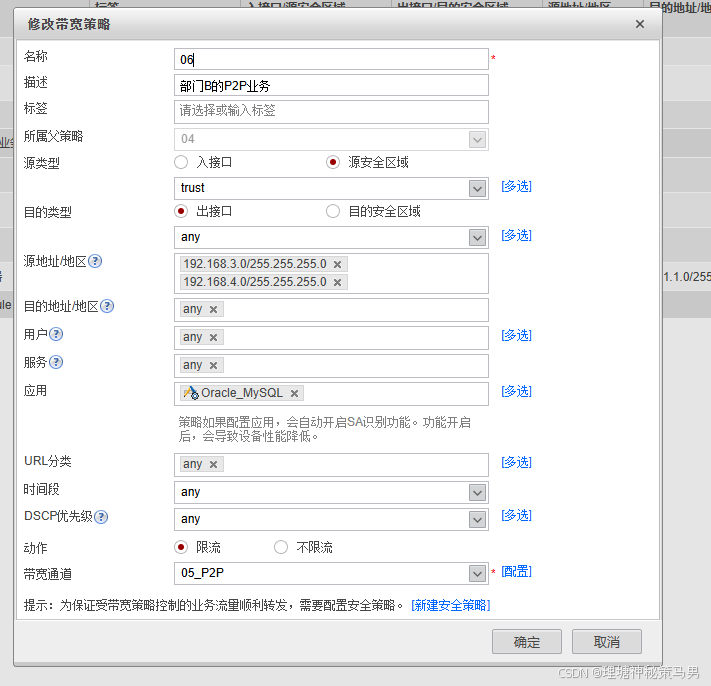

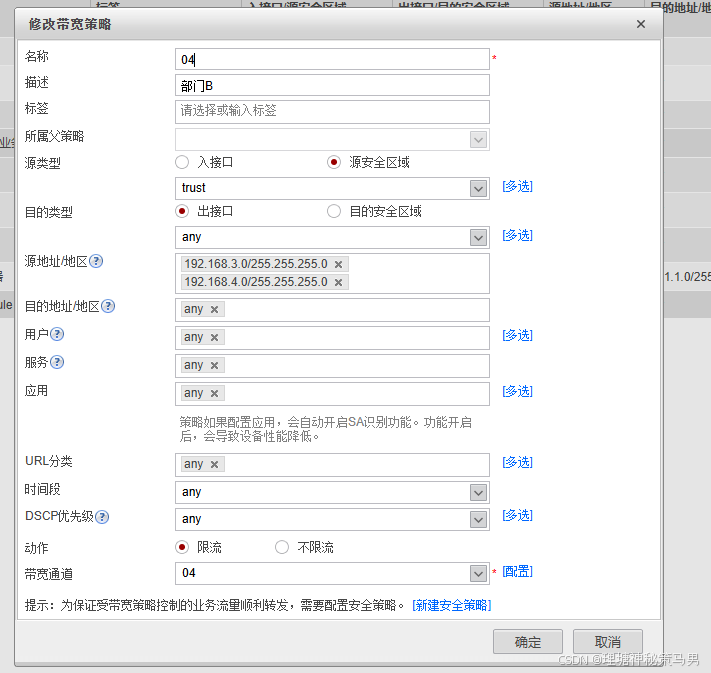

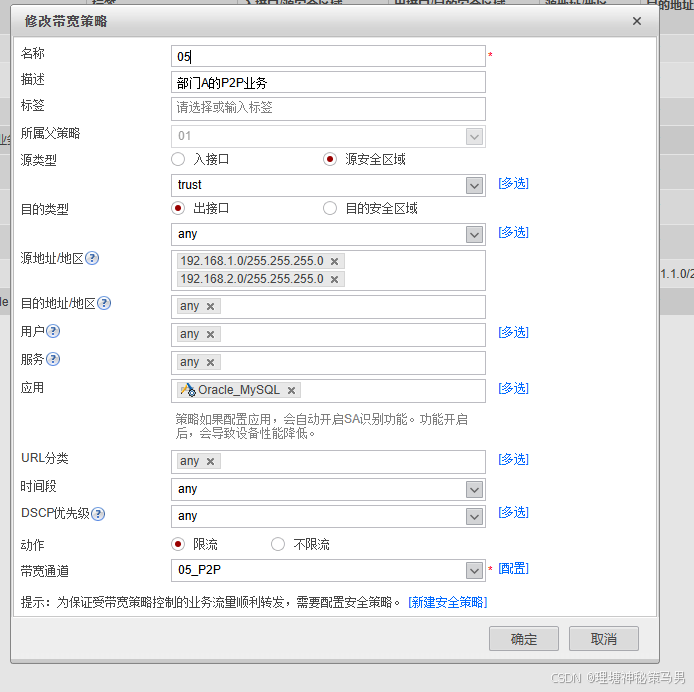

并完成相应策略配置：









 需求三：

在不影响正常用户上网和web服务器正常提供对外服务的情况下，实现以下功能

1、将从ISP购买的100M带宽进行划分 上网高峰期（工作日下午3点-6点），上网用户下行带宽60M(U-T)，外用用户下行带宽40M(D-U)

2、2台Web服务器，限制每一台Web服务器对外提供的最大下行带宽不超过20M

3、假设，总共30个上网用户，在上网高峰期，限制每个用户访问Internet的最大下行带宽不超过2M

 具体配置：

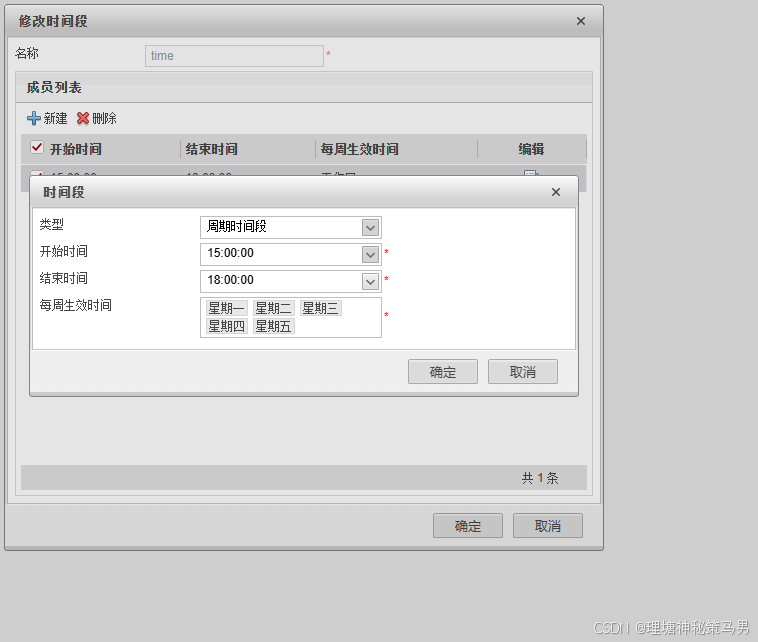

1.设置时间段：

2.针对上网用户具体配置步骤：

2.1配置带宽通道：

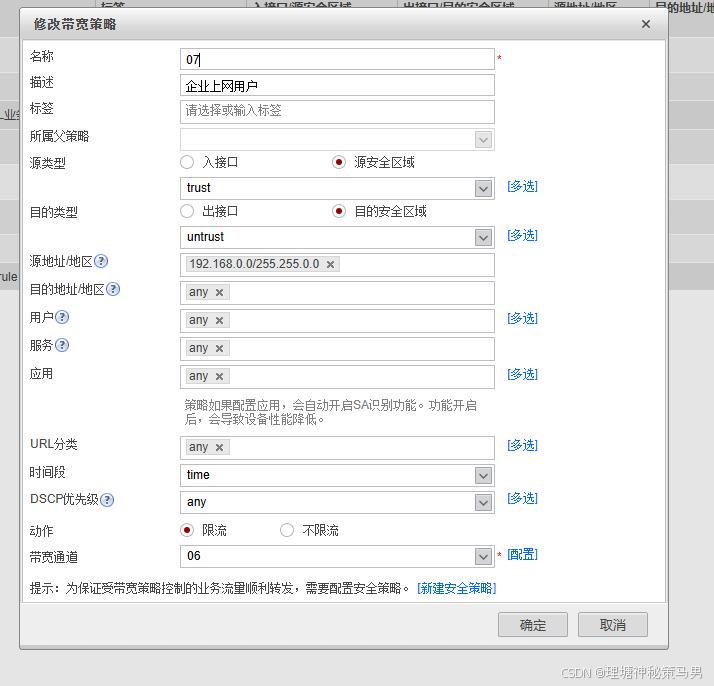

2.2配置相应带宽策略：



3.针对服务器访问外网流量具体配置：

3.1配置带宽通道：

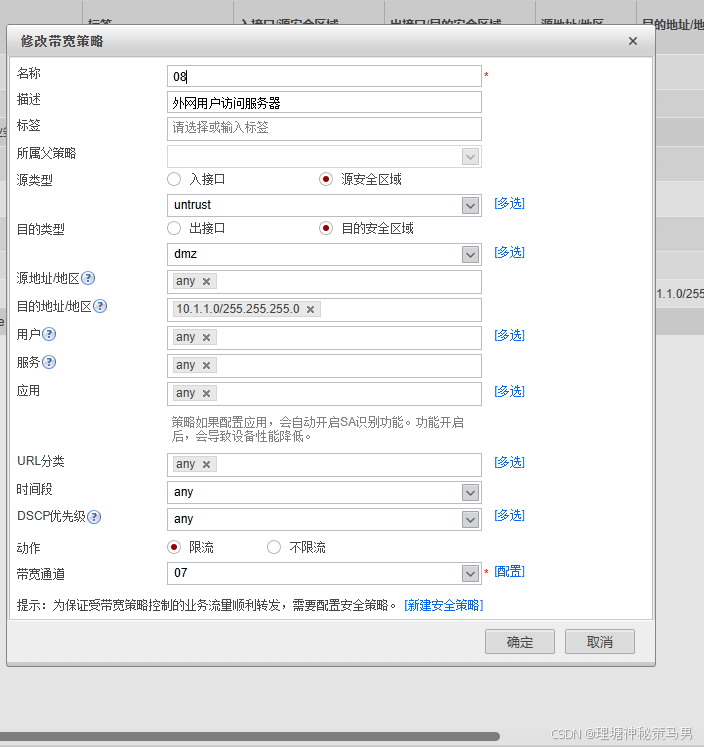

 3.2配置相应带宽策略：

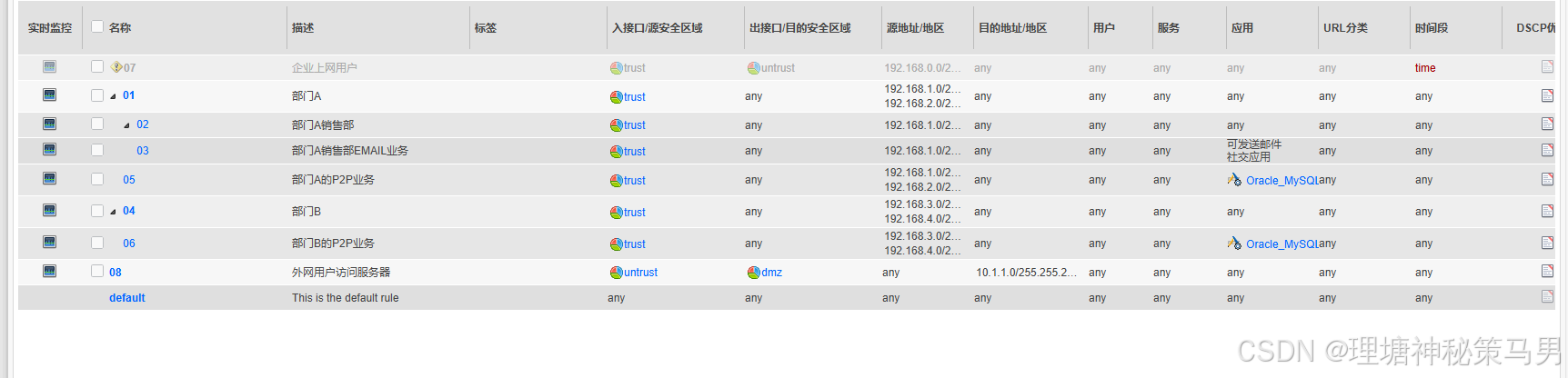

并根据实际要求将07策略移动到最前：

需求四：

      部门A的上网用户数量不固定，为了让用户公平的使用带宽，根据实际在线上网用户数量，平均分配带宽

1、部门A的下行最大带宽60M

2、根据实时的上网用户数量，对部门A的60M带宽资源进行均分

动态均分功能：在配置了整体最大带宽的前提下，FW根据在线IP/用户的个数和带宽使用率，动态
的对每一个IP/用户能够使用的最大带宽进行平均分配。
每个IP/用户最大带宽 = MAX（带宽最小值，整体最大带宽/IP用户数*平均分配系数）。
平均分配系数---与带宽使用率存在反比关系
0             ＜70%
1             70-75
2             75-80
3
4

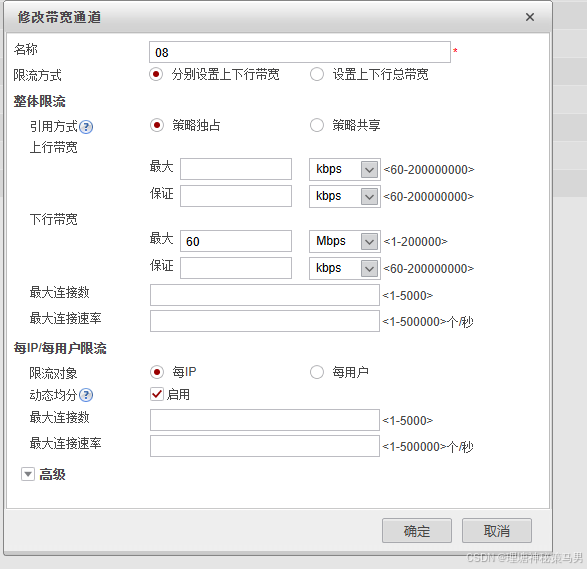

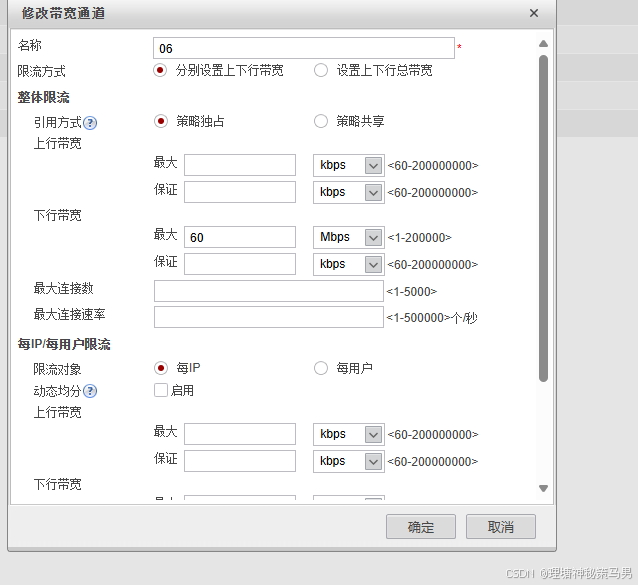

配置带宽通道：

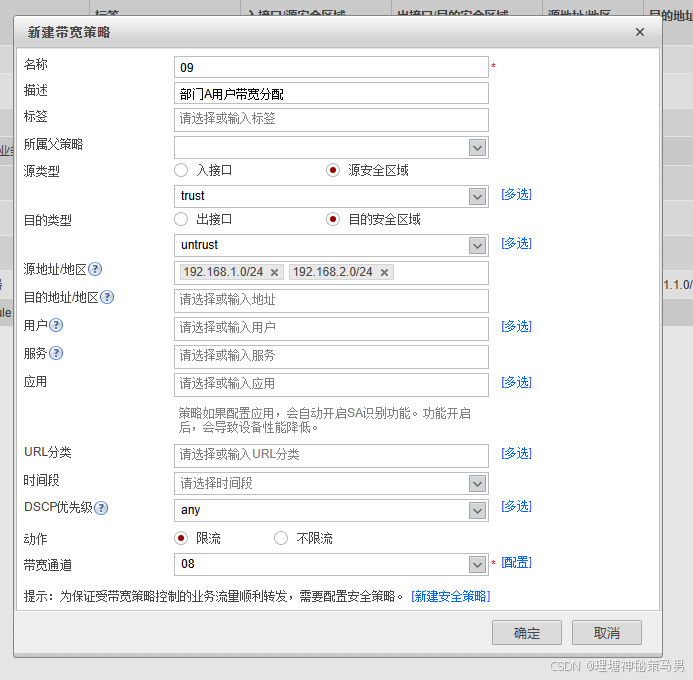

 配置相应带宽策略：



需求五：

电信购买带宽100M 联通购买带宽50M

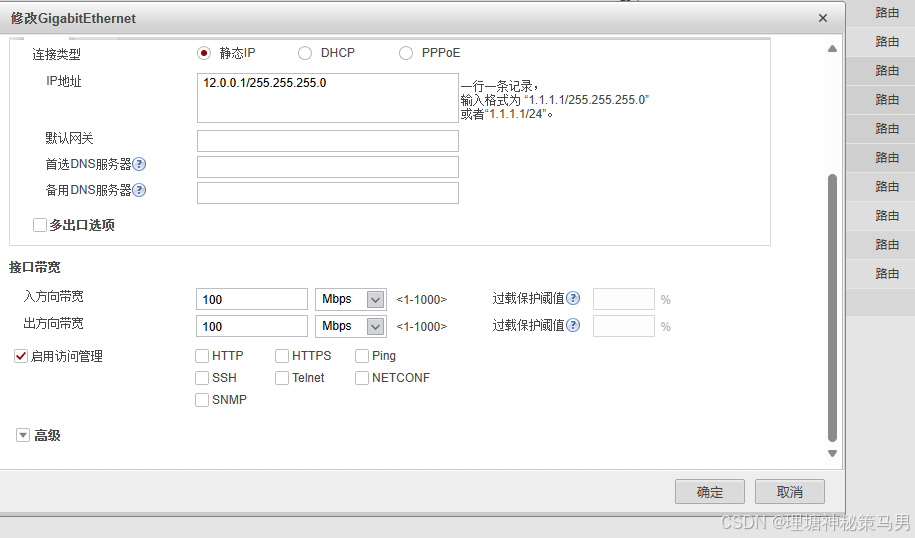

 电信接口修改：

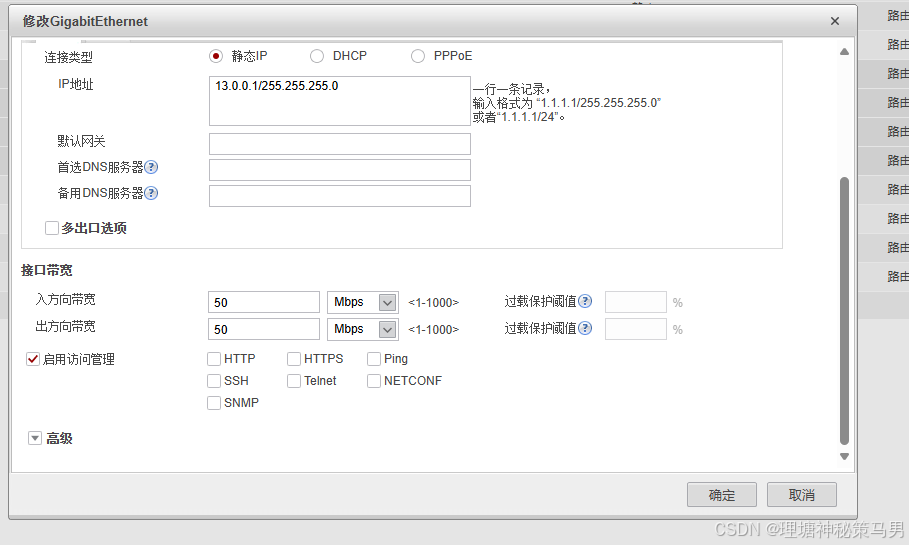

联通接口修改：



需求六：

    运营商--->流量套餐--->对中小企业500G/月，超出部分，额外计费
    限额--->每一个员工规定上网时长
1、员工40人，10名管理人员+30名牛马
    高管-->20G/月
    牛马-->10G/月
2、牛马--->4h/日，流量500M/日
3、超额后限制
    牛马--->禁止上网
    高管--->超过配额后最大带宽限定为800K

具体配置步骤：

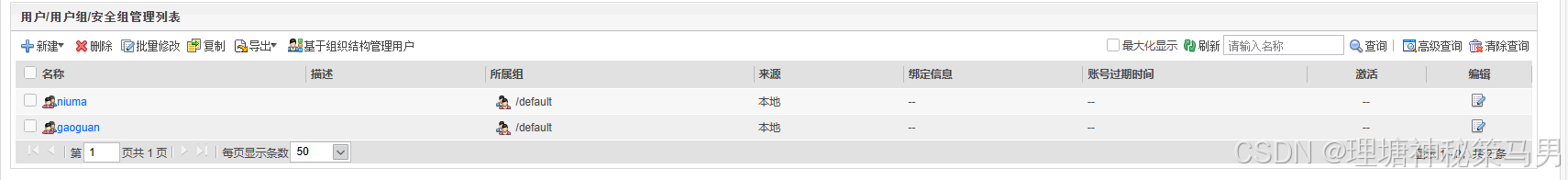

1.创建用户组 ：

2.

[FW]quota-policy       ----进入配额策略视图
[FW-policy-quota]profile niuma          -----创建配额通道
[FW-policy-quota-profile-niuma]stream-daily 500     -----每日流量限额
[FW-policy-quota-profile-niuma]stream-monthly 10240        ----每月流量配额
[FW-policy-quota-profile-niuma]time-daily 240      ------设定上网时长
[FW-policy-quota-profile-niuma]limit-bandwidth 0     -----超出配额后的限制带宽为0

[FW-policy-quota]rule name niuma
[FW-policy-quota-rule-niuma]user user-group /default/niuma   -----策略应用用户
[FW-policy-quota-rule-niuma]action quota profile niuma

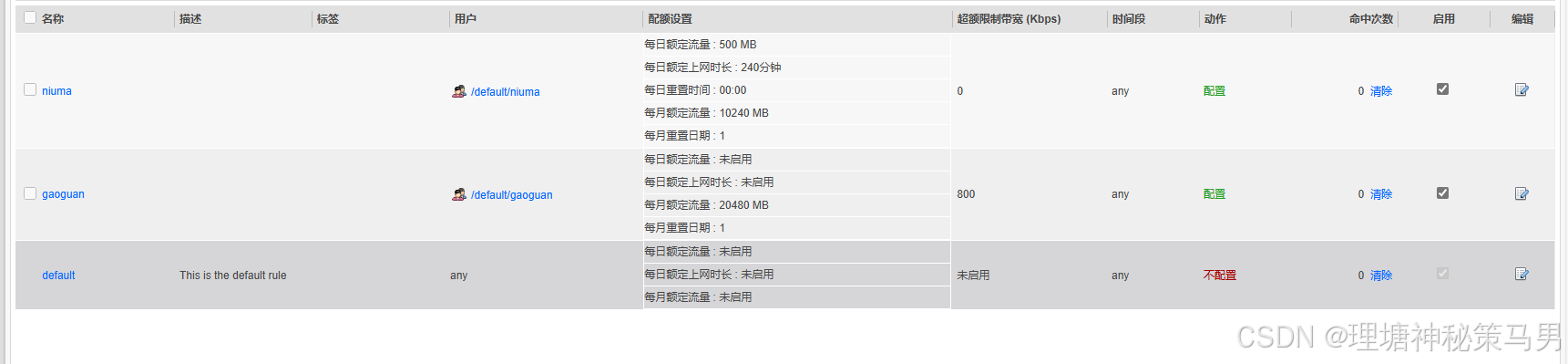

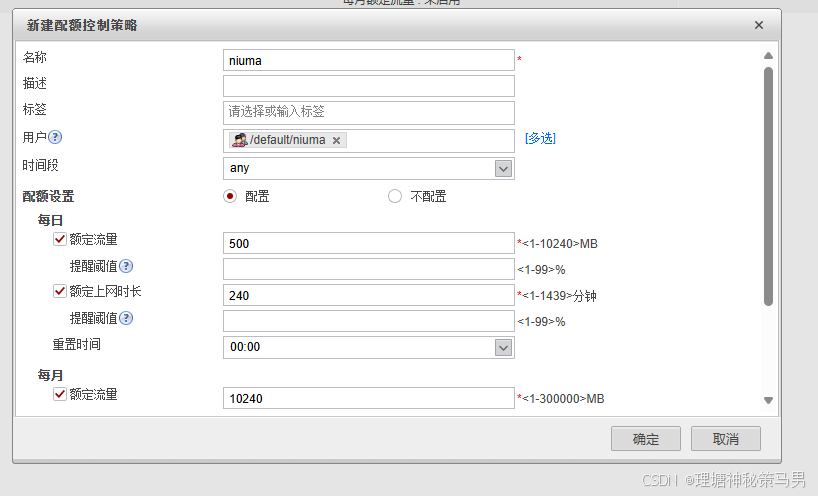

牛马的配额策略：

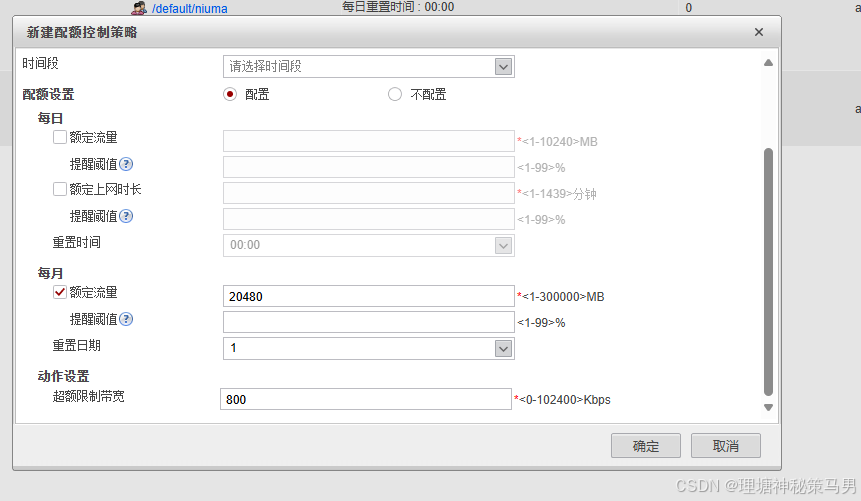

高管的配额策略：

总视图：



需求七：

流 量 整 形 和 流 量 监 管（无法在Web界面实现）

流量监管：对进入接口的，超出限制速率的报文进行丢弃。
流量整形：对接口发送的，超出限制速率的报文先进行缓存，等待流量不超出速率时发送。
