总结下来，回答的结构应该是分步骤的，首先导入模型，配置正运动学，然后逆运动学，最后数据记录和可视化。每个步骤需要具体操作方法和代码示例，以及注意事项。确保用户能按步骤操作，解决实际问题。</think>以下是在CoppeliaSim中实现自定义机械臂正/逆运动学仿真及论文图表生成的全流程指南，包含具体操作步骤和代码示例：
---
### **一、SolidWorks模型导入与预处理**
#### 1. **模型导出与格式转换**

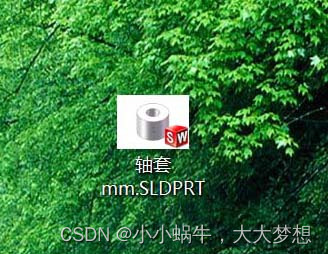

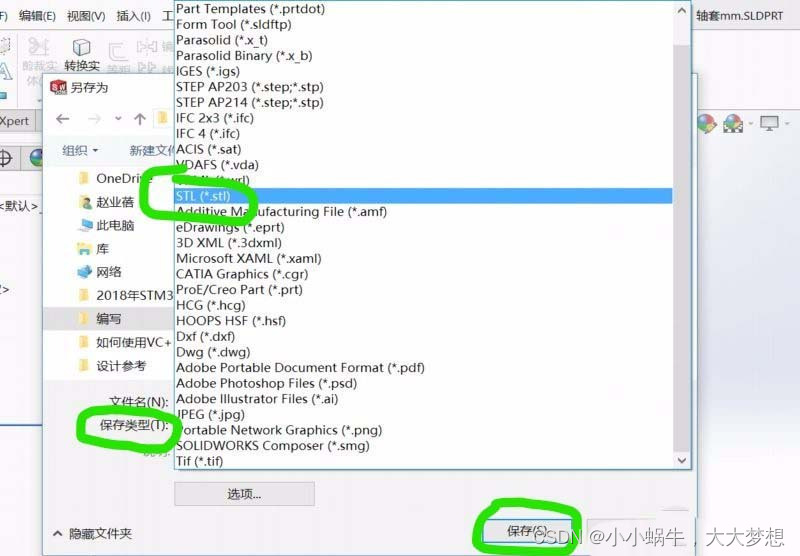

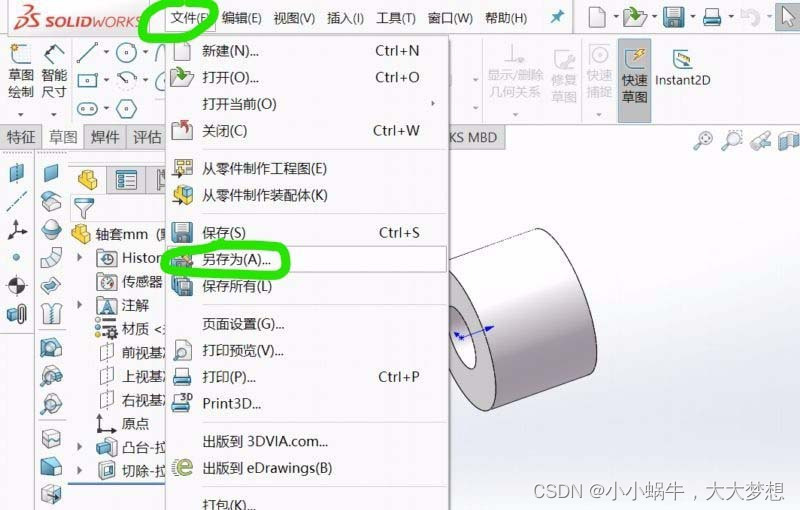

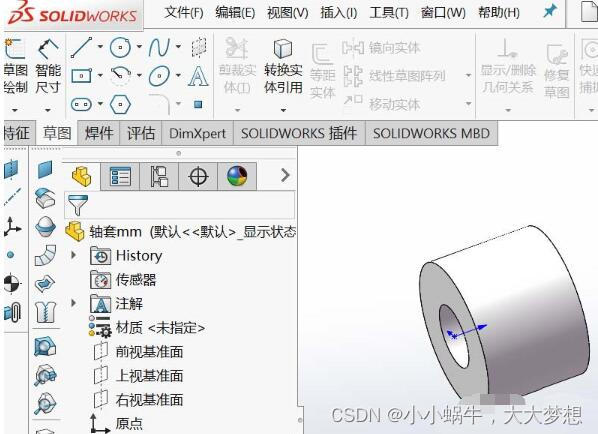

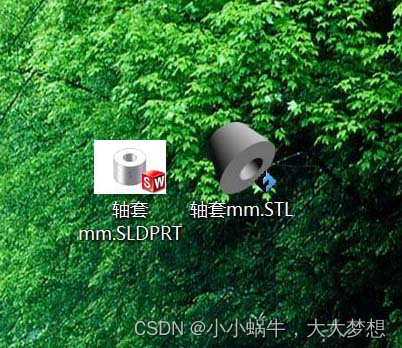

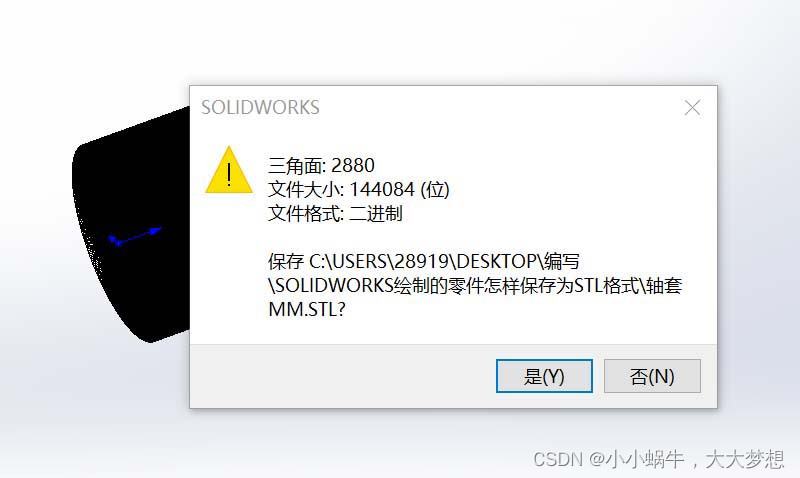

- **步骤1**：在SolidWorks中将模型导出为`STEP`或`STL`格式（确保单位为**米**）
- **步骤2**：使用[Blender](https://www.blender.org/)或[FreeCAD](https://www.freecad.org/)：
- 检查坐标系：**机械臂基座**需对齐世界坐标系原点
- 简化网格：减少面数以提升仿真效率（目标：单个连杆面数<500）

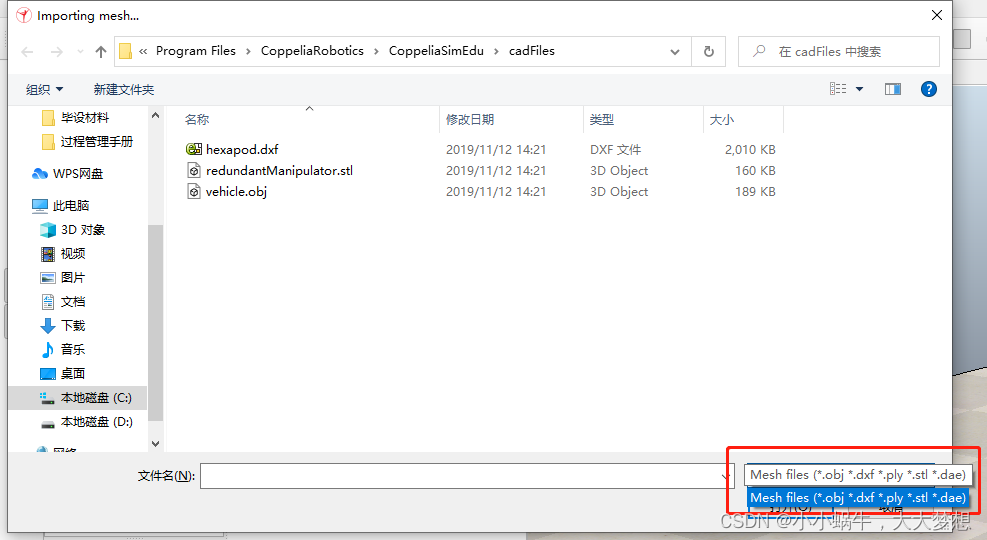

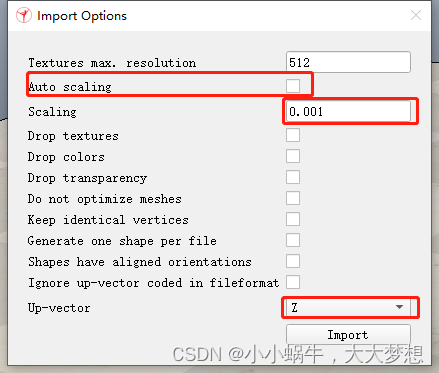

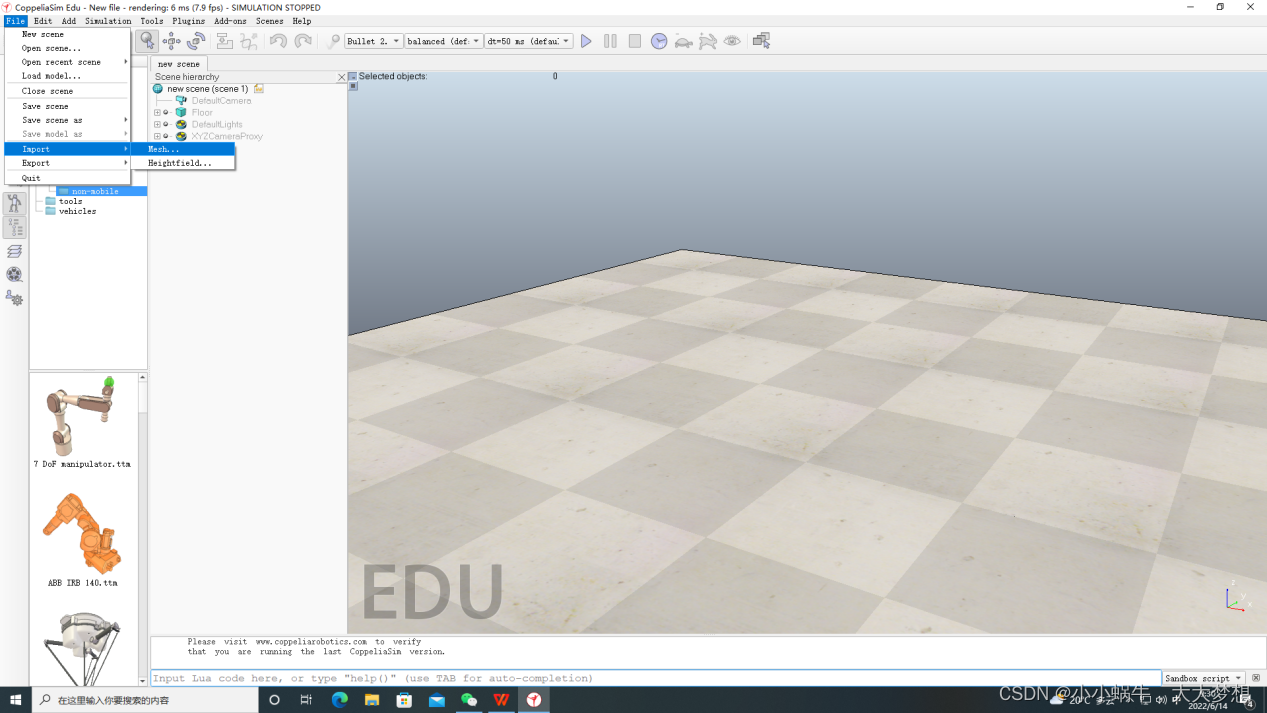

#### 2. **CoppeliaSim模型导入**
- **操作流程**：
```lua
-- 在Lua控制台执行
modelHandle = sim.importModel('/path/to/your_arm.stl') -- 导入STL模型
sim.setObjectName(modelHandle, 'CustomRobot') -- 重命名模型
```
- **关键设置**：
- 右键模型 > `Set Object Properties` > 勾选`Model is dynamic`
- 在`Scene hierarchy`中**按实际运动链重命名关节**（如`J1_Revolute`, `J2_Prismatic`）
---
### **二、正运动学仿真实现**
#### 1. **关节参数配置**
- **关节类型匹配**：
| SolidWorks关节类型 | CoppeliaSim对应类型 |
|---------------------|---------------------|
| 旋转关节 | Revolute |
| 平移关节 | Prismatic |
- **旋转轴校准**：
```lua
-- 检查旋转轴方向（示例调整Z轴）
sim.setJointPosition(jointHandle, 0) -- 复位关节
sim.setJointTargetPosition(jointHandle, math.rad(30)) -- 测试转动
```
#### 2. **正运动学验证脚本**
```lua
function sysCall_actuation()
-- 设置关节角度（示例：3自由度机械臂）
angles = {math.rad(30), math.rad(15), 0} -- 单位：弧度/米
for i=1,3 do
sim.setJointTargetPosition(jointHandles[i], angles[i])
end
-- 获取末端位姿
endEffector = sim.getObjectHandle('EndEffector')
pose = sim.getObjectPose(endEffector, sim.handle_world)
sim.addLog(sim.verbosity_scriptinfos, "末端位姿: "..sim.packTable(pose))
end
```
#### 3. **数据记录与可视化**
- **实时轨迹绘制**：
```lua
pathHandle = sim.addDrawingObject(sim.drawing_linestrip, 3, 0, -1, 255, {1,0,0})
sim.addDrawingObjectItem(pathHandle, {pose[1], pose[2], pose[3]})
```
- **导出CSV数据**：
```lua
file = io.open('fk_data.csv', 'w')
file:write('Time(s),X,Y,Z,Roll,Pitch,Yaw\n')
file:write(string.format('%.3f,%.5f,%.5f,%.5f,%.5f,%.5f,%.5f\n', sim.getSimulationTime(), pose[1], pose[2], pose[3], pose[4], pose[5], pose[6]))
file:close()
```
---
### **三、逆运动学仿真实现**
#### 1. **内置IK求解器配置**
- **步骤1**：创建IK组：
```lua
ikGroup = sim.createIkGroup(0)
sim.setIkGroupProperty(ikGroup, sim.ikprop_max_iterations, 300) -- 设置最大迭代次数
```
- **步骤2**：添加IK元素：
```lua
tipHandle = sim.getObjectHandle('EndEffector')
targetHandle = sim.getObjectHandle('IK_Target')
sim.addIkElement(ikGroup, tipHandle, targetHandle, sim.ik_x_constraint | sim.ik_y_constraint | sim.ik_z_constraint)
```
#### 2. **自定义逆解算法（可选）**
```python
# Python远程API示例：牛顿-拉夫森法实现
def inverse_kinematics(target_pose, initial_angles):
epsilon = 1e-6
max_iter = 100
current_angles = np.array(initial_angles)
for _ in range(max_iter):
current_pose = forward_kinematics(current_angles)
error = target_pose - current_pose
if np.linalg.norm(error) < epsilon:
return current_angles
J = compute_jacobian(current_angles)
delta_angles = np.linalg.pinv(J) @ error
current_angles += delta_angles
return None
```
#### 3. **逆解验证实验设计**
- **测试用例**：
| 测试场景 | 目标位姿约束 | 可视化方法 |
|-------------------|-------------------------|-------------------------|
| 直线轨迹跟踪 | XYZ固定，方向自由 | 红色轨迹线+目标点标记 |
| 球面运动 | 球坐标系约束 | 半透明球体辅助显示 |
---
### **四、论文图表生成技巧**
#### 1. **运动轨迹可视化**
- **方法1**：使用CoppeliaSim内置绘图工具
```lua
-- 生成末端轨迹点云
pointCloudHandle = sim.createPointCloud(0.01, 1000, 0, 0, nil, {1,0,0})
sim.addPointCloudPoint(pointCloudHandle, {pose[1], pose[2], pose[3]})
```
- **方法2**：导出数据到MATLAB绘制3D轨迹
```matlab
data = csvread('fk_data.csv');
plot3(data(:,2), data(:,3), data(:,4), 'LineWidth', 2);
xlabel('X (m)'); ylabel('Y (m)'); zlabel('Z (m)');
```
#### 2. **关节运动曲线绘制**
- **内置Graph组件**：
- 拖拽`Graph`组件到场景
- 绑定数据流：
```lua
graphHandle = sim.getObjectHandle('Graph')
sim.setGraphStreamValue(graphHandle, 'Joint1_Angle', sim.getJointPosition(jointHandles[1]))
```
#### 3. **专业论文配图建议**
- **多视图布局**：
*建议：主视图（整体运动）+ 局部细节（关节转角变化曲线）*
- **参数对比表格**：
| 算法类型 | 平均求解时间(ms) | 位置误差(mm) | 姿态误差(deg) |
|---------------|------------------|--------------|---------------|
| 内置IK | 12.3 | 0.8 | 0.5 |
| 自定义算法 | 23.7 | 1.2 | 0.7 |
---
### **五、常见问题解决方案**
1. **模型抖动问题**：
- 调整物理引擎参数：`Simulation > Dynamics Engine Properties > Global Settings`
- 增加关节阻尼：`sim.setJointDamping(jointHandle, 0.1)`
2. **逆解发散处理**：
```lua
-- 限制关节运动范围
sim.setJointInterval(jointHandle, true, {math.rad(-90), math.rad(90)})
```
3. **数据同步技巧**：
```python
# Python远程API同步模式
sim.simxSynchronous(clientID, True)
sim.simxStartSimulation(clientID, sim.simx_opmode_oneshot)
```
如果需要具体场景文件（如预配置的论文图表生成模板），可提供你的机械臂DH参数表，我将协助制作适配的CoppeliaSim工程框架！
