本文介绍使用STM32F407VG芯片结合CMSIS进行嵌入式开发的过程，包括环境搭建、时钟配置、驱动编写等内容，并实现了LED灯的点亮。

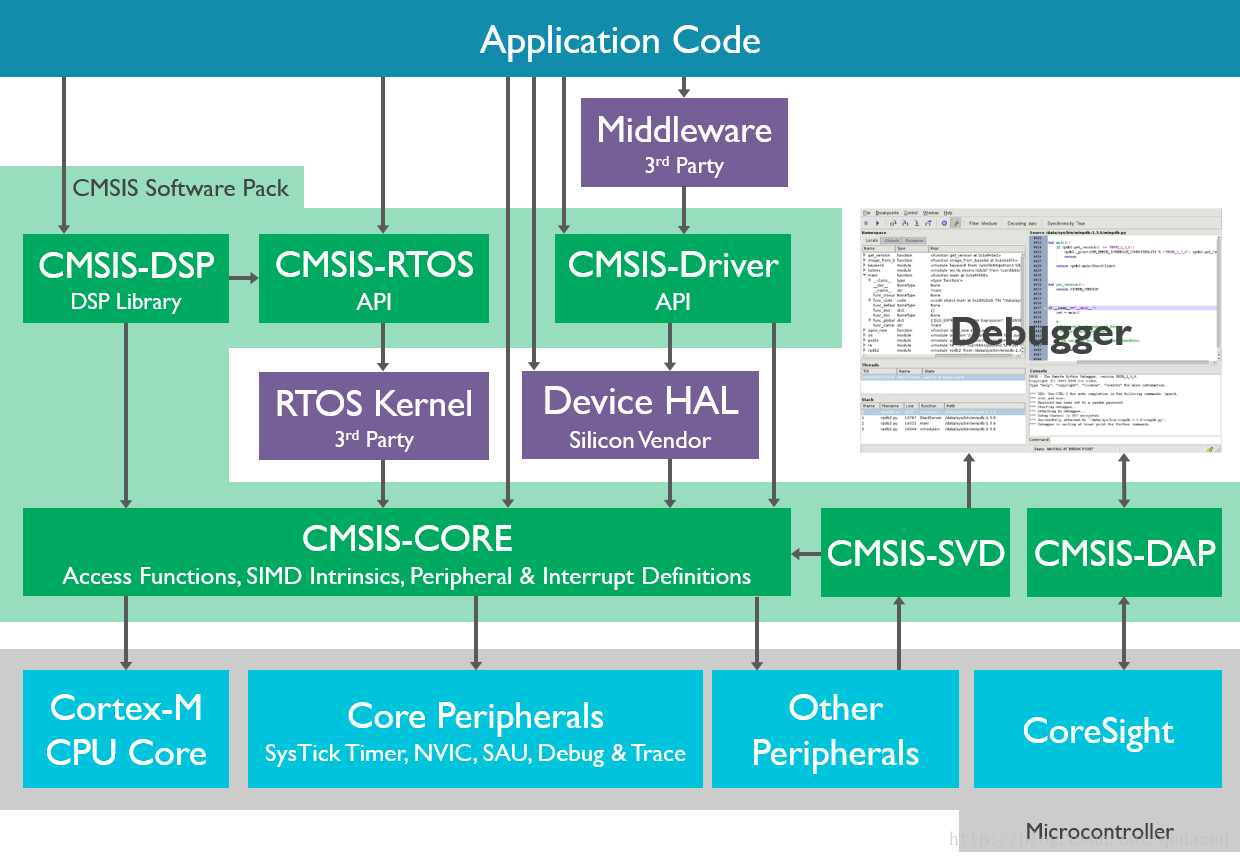

工作中总会遇到嵌入式程序的可移植性问题，因为代码量的庞大和编写代码人的不统一性，尤其是遇到开发人员离职的问题。在代码的几年维护和需求变更等等各种修改工作后，代码便变得难以维护。那么如何保持代码的可持续维护性？如何让代码在平台变更，各类不同硬件架构的产品之中游刃有余？ARM为我们提出了一个方案：CMSIS 和HAL库。以下是ARM官网关于CMSIS的架构图，由于理解尚不够深入，而且本人能力有限，不予详细说明。

本次学习基于Keil MDK 5.24a，基于STM32F407VG芯片，使用Software Pack方式和Keil提供的RTX 5源代码进行学习。

首先创建工程，在新工程的Software Pack相关选项中勾上CMSIS项下CORE DSP RTOS(API)中的Keil RTX5 RTOS2(API)中的KEIL RTX5的Source Device中勾选Startup STM32CUBE中的Classic方式 HAL库中勾选需要的驱动

如果使用STM32CUBE软件作为辅助开发，可以更快的上手相关开发，图形和列表化的配置能够把复杂的时钟系统和外设配置的井井有条。但是本次目的以学习为主，不采用软件辅助的方式进行开发。

创建完成后，工程里应有的部分为RTX相关源码，DSP相关LIB库文件，CMSIS相关文件，CM4核心的中断配置启动文件，单片机启动代码，HAL驱动库，和诸多其余配置文件。

首先在源代码组中添加main代码文件模板


/*----------------------------------------------------------------------------
 * CMSIS-RTOS 'main' function template
 *---------------------------------------------------------------------------*/

#include "RTE_Components.h"
#include  CMSIS_device_header
#include "cmsis_os2.h"

#ifdef RTE_Compiler_EventRecorder
#include "EventRecorder.h"
#endif

/*----------------------------------------------------------------------------
 * Application main thread
 *---------------------------------------------------------------------------*/
void app_main (void *argument) {

  // ...
  for (;;) {}
}

int main (void) {
  // System Initialization
#ifdef RTE_Compiler_EventRecorder
  // Initialize and start Event Recorder
  EventRecorderInitialize(EventRecordError, 1U);
#endif
  // ...

  osKernelInitialize();                 // Initialize CMSIS-RTOS
  osThreadNew(app_main, NULL, NULL);    // Create application main thread
  osKernelStart();                      // Start thread execution
  for (;;) {}
}

其中已经有了很清晰的思路，在main中调用os初始化函数，初始化app_main线程后Start OS

首先，需要对手上的开发板编写BSP相关驱动


void bsp_init(void)
{
 bsp_CoreClkInit();
 SystemCoreClockUpdate();
 bsp_LedInit();

}

初始化函数思路为，首先初始化核心的CLK和外设总线相关CLK。板上晶振为8M，配置为PLL晶振输入，倍频到144MHz。到144MHz的原因是为了后续使用USB，SDIO相关功能，因为恰好可以三分频提供48MHz的时钟


static void bsp_CoreClkInit(void)
{
 uint32_t plln,pllm,pllq,pllp,ppre1,ppre2;
 plln = 144;
 pllp = 1;
 pllm = 8;      //Configure PLL Output as 144Mhz
 pllq = 3;      //Configure f(USB;OTG FS;SDIO;RNG OUT) as 48Mhz
 ppre1 = 4;     //Configure APB1 CLK as 36MHz
 ppre2 = 2;     //Configure APB2 CLK as 72MHz

 RCC->CR &= 0xFEFFFFFF;       //Disable PLL
 RCC->CR |= 0x00010000;       //Enable HSE
 while((RCC->CR & 0x00020000) == 0); //Wait for HSE Ready

 RCC->PLLCFGR |= 0x00400000;     //Configure PLLSRC as HSE

 RCC->PLLCFGR &= (0xFFFFFFC0);
 RCC->PLLCFGR |= (pllm << 0);    //Configure PLLM

 RCC->PLLCFGR &= (0xFFFF803F);
 RCC->PLLCFGR |= (plln << 6);    //Configure PLLN

 RCC->PLLCFGR &= (0xFFFCFFFF);
 RCC->PLLCFGR |= (pllp << 16);    //Configure PLLP

 RCC->PLLCFGR &= (0xF0FFFFFF);
 RCC->PLLCFGR |= (pllq << 24);    //Configure PLLQ

 RCC->CR |= (0x01000000);      //Enable PLL
 while((RCC->CR & 0x02000000) == 0); //Wait for PLL Ready

 RCC->CFGR &= (0xFFFFE3FF);
 RCC->CFGR |= (ppre1 << 10);     //Configure PPRE1

 RCC->CFGR &= (0xFFFF1FFF);
 RCC->CFGR |= (ppre2 << 10);     //Configure PPRE2

 RCC->CFGR |= (0x00000002);      //Select PLL as Core CLK Source
}
