Allegro 封装引脚序号批量重命名

方法一（Text修改）

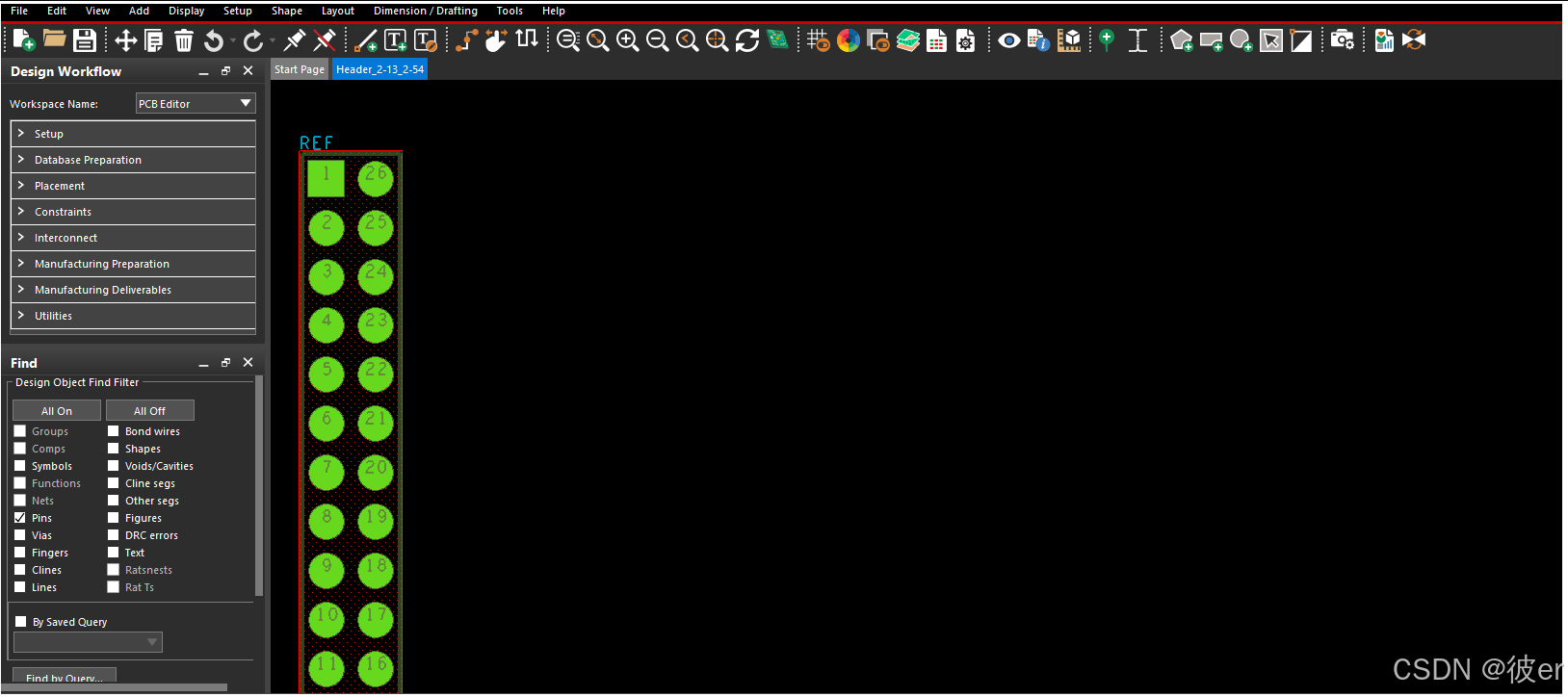

在这里插入图片描述

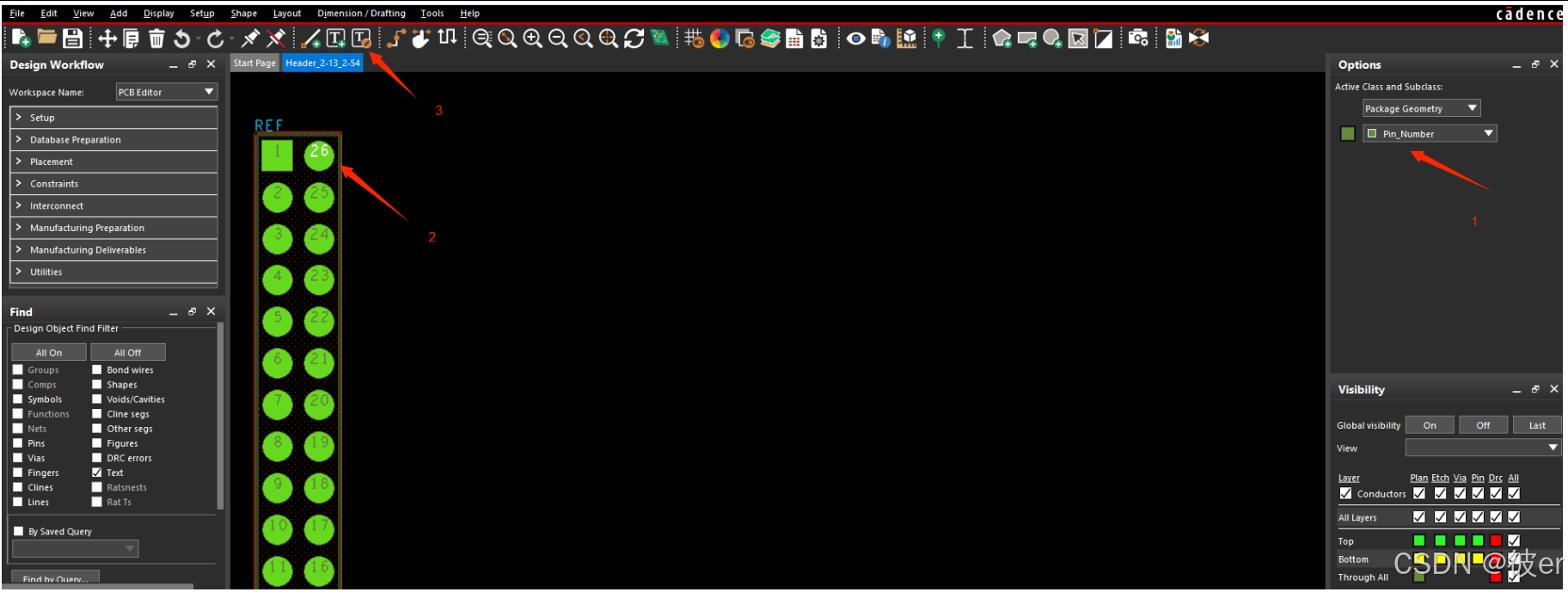

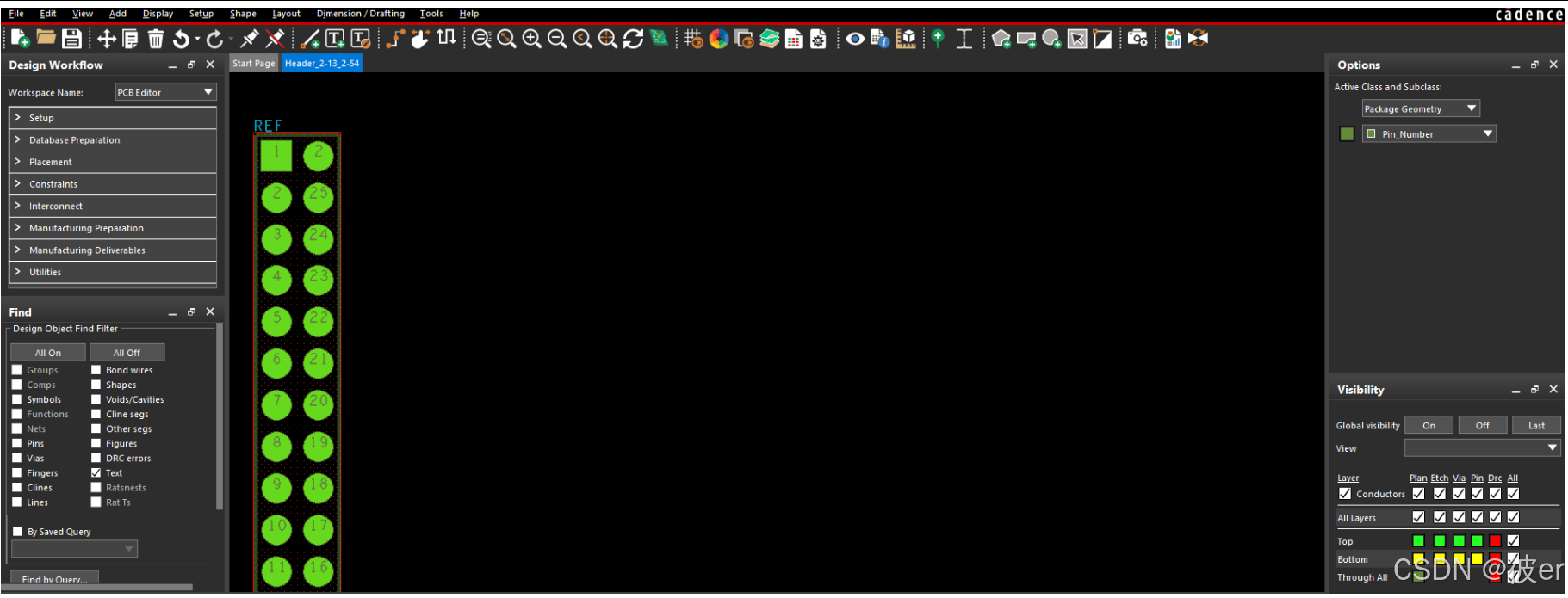

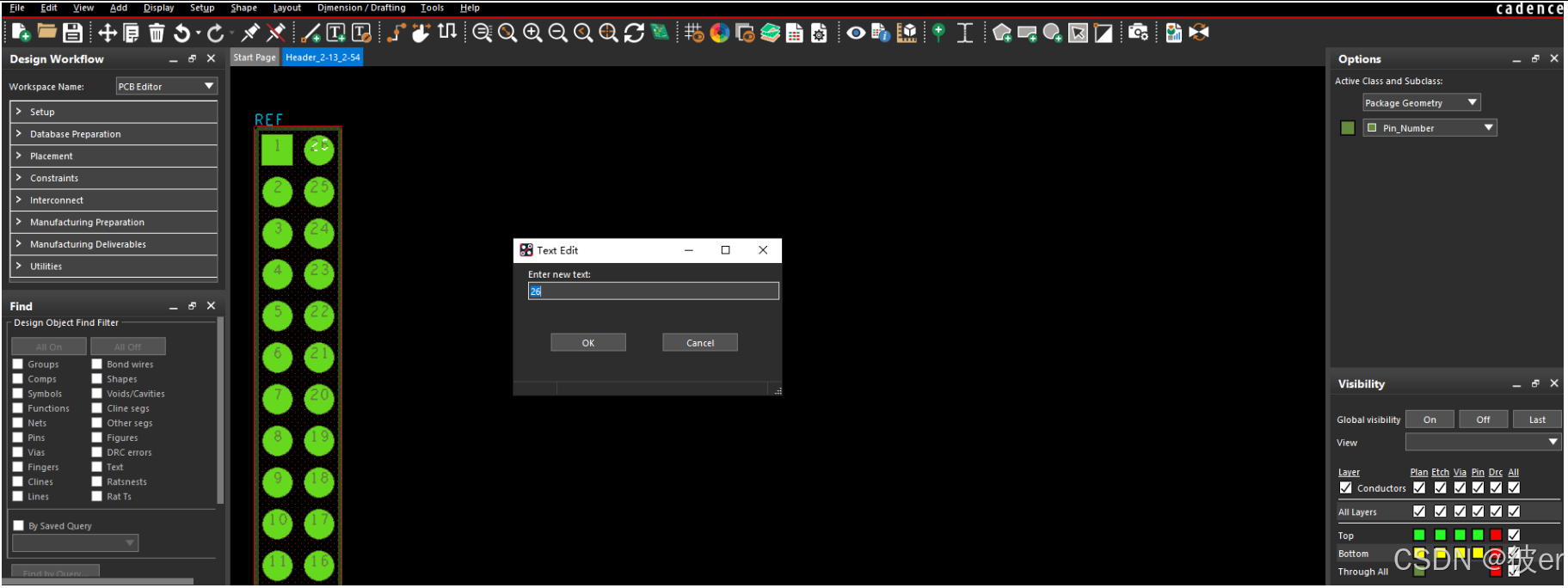

画板子的时候发现封装引脚命名错误，网络上找到的大多是通过Text的方式修改

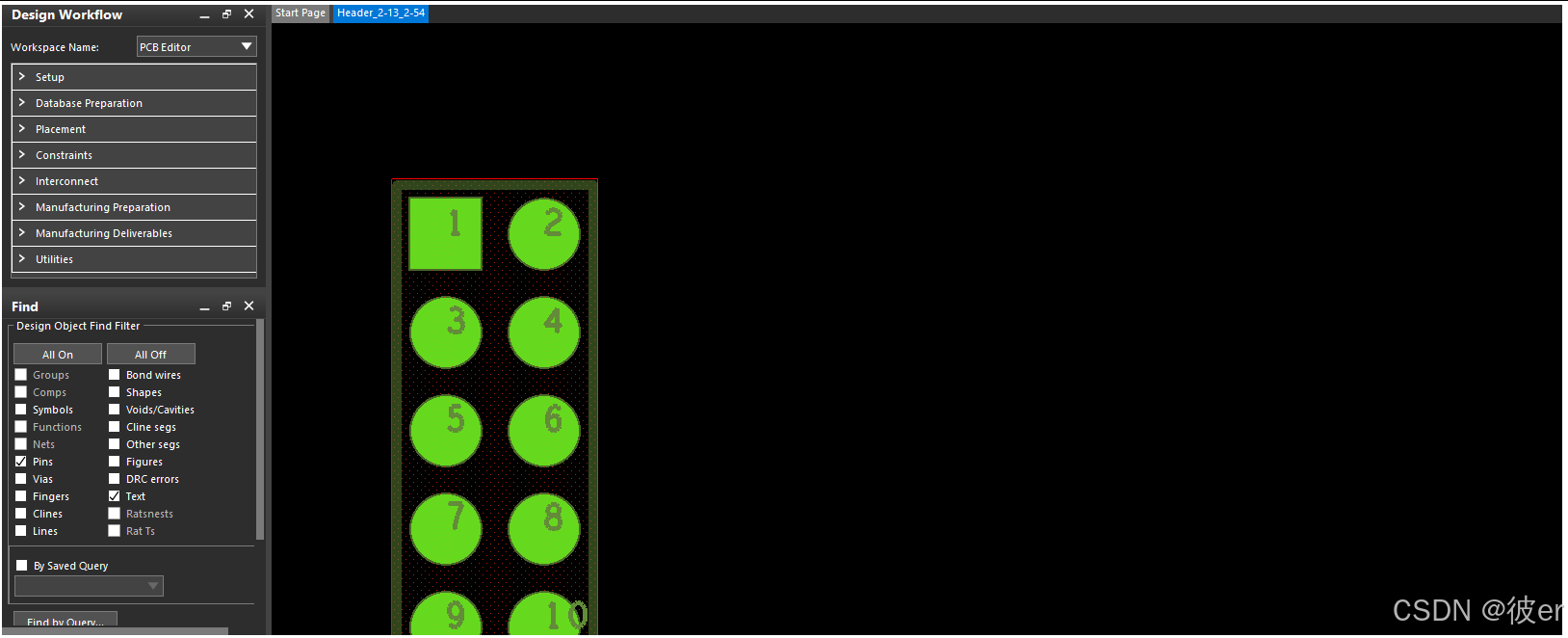

在这里插入图片描述在这里插入图片描述![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/0f3fd7e85a2e4e9aae078eb5b5e2e231.png

通过这种方式完全可行，但感觉有些繁琐

方法二 （利用插件修改？）

看到也有使用快捷方式修改的，但有点像是个插件，刚接触Allegro不太熟悉，且因为之前安装插件Yep时出现了问题，不太清楚插件能不能兼容17.4，故暂时不太想使用额外的方式修改

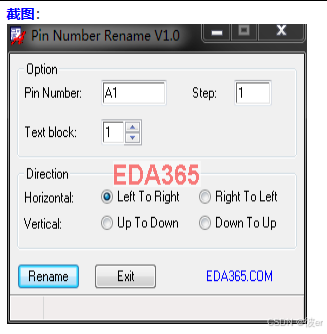

在这里插入图片描述

参考网址
【EDA365-SKILL】Pin Number批量重命名

方法三（自带的重命名选项）

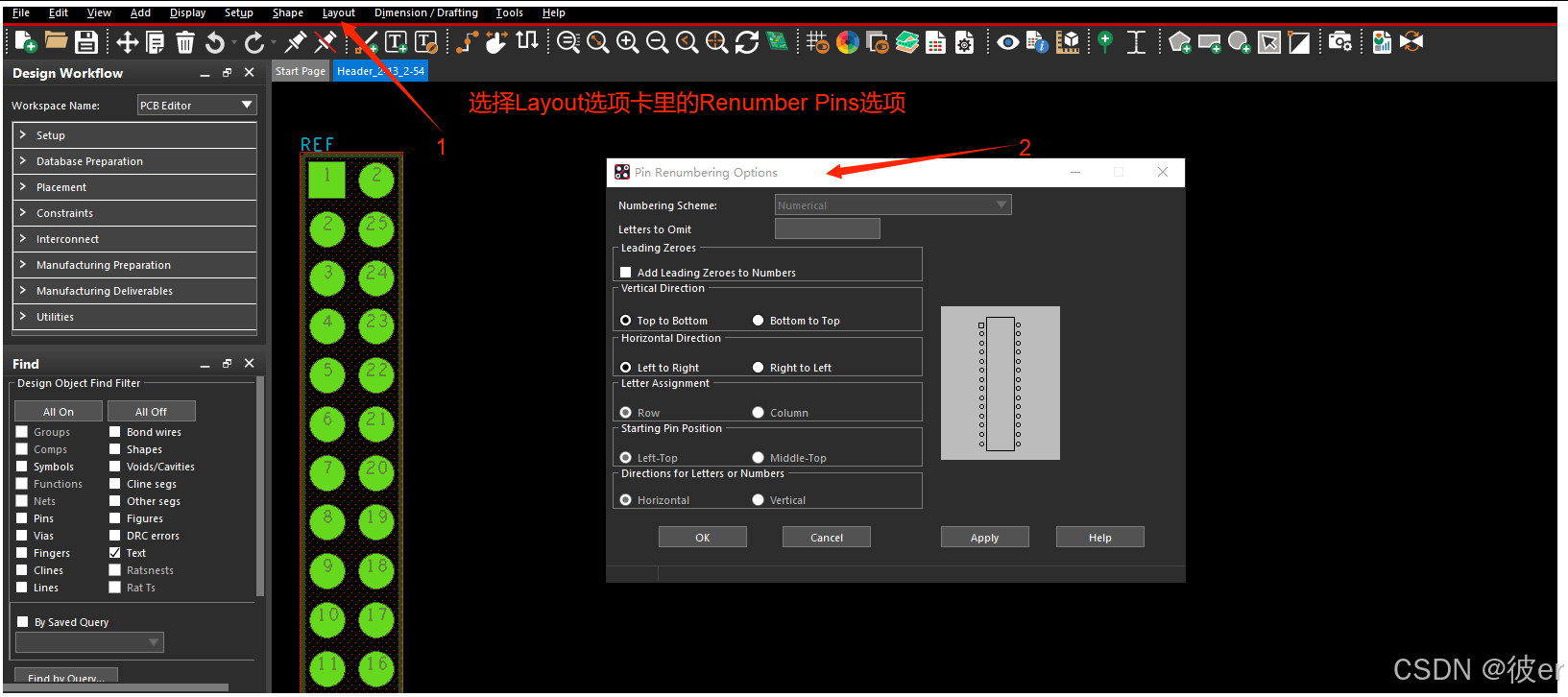

Allegro 17.4有引脚重命名功能，但是只能选择水平方向和垂直方向，最下面的三个选项不知道什么原因无法修改，无法满足我的需求
在这里插入图片描述

方法四（导出CSV文件，EXCEL修改后重新导入）

参考网址
Renumbering pins in symbol

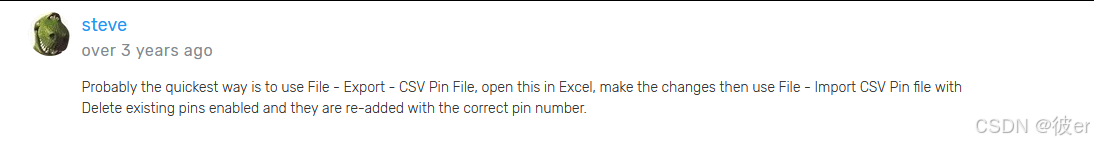

在这里插入图片描述

这个方式来自于Cadence社区，遇到的问题和我很像，原文回答为上述摘录

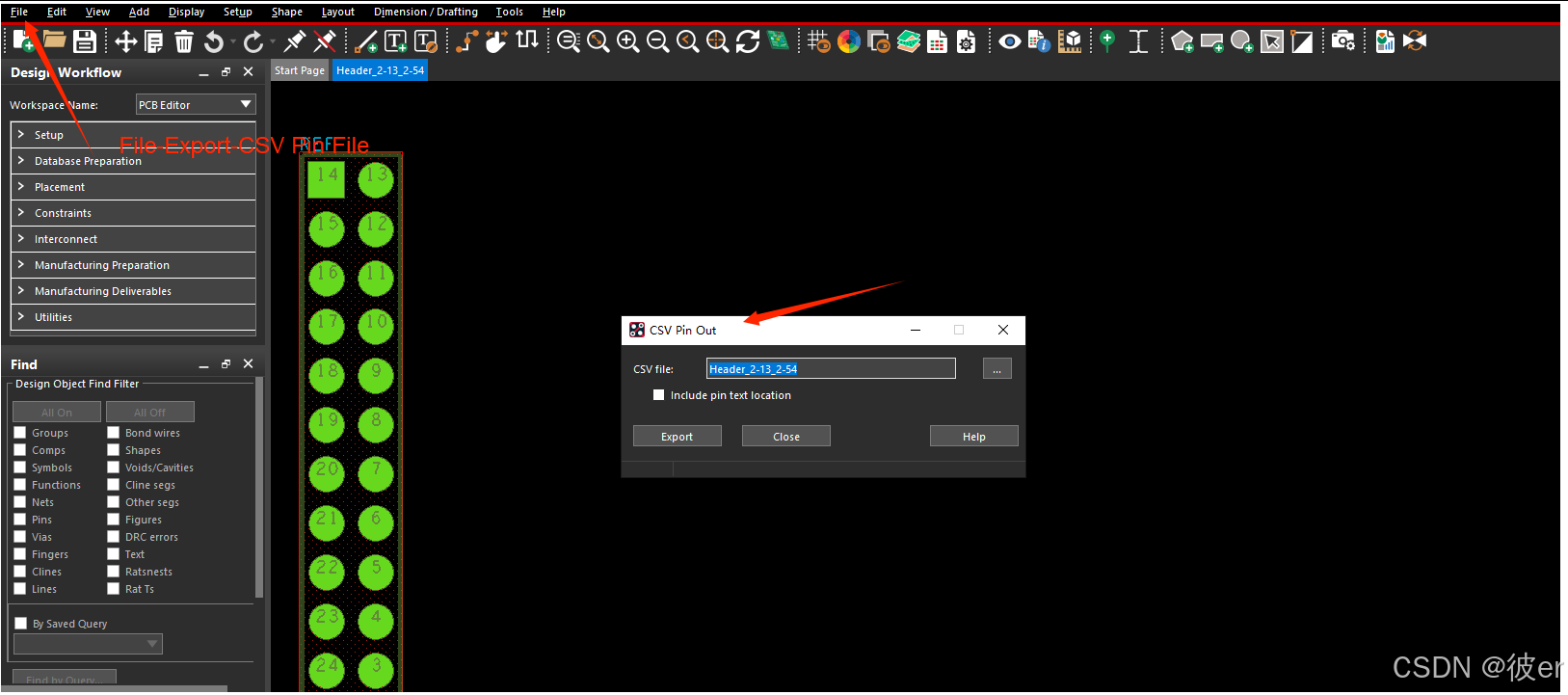

在这里插入图片描述

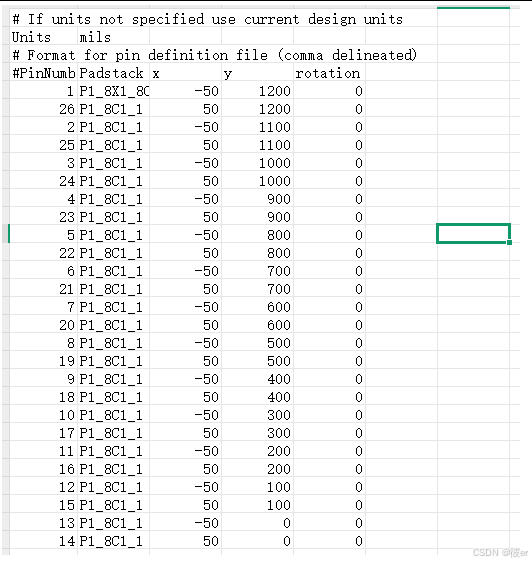

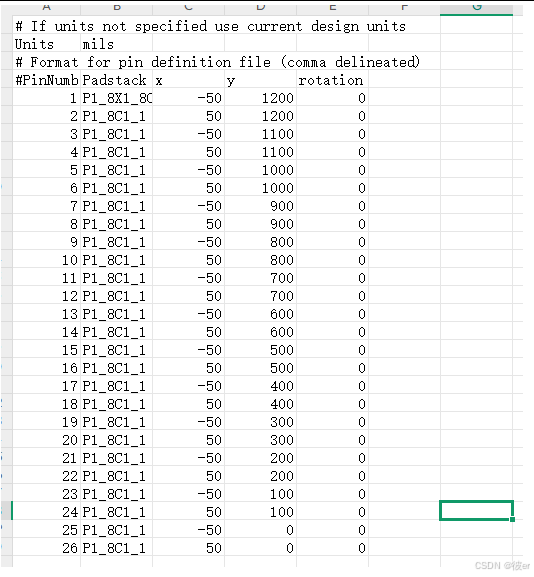

自定义一个输出路径之后，在EXCEL中打开文件，就会显示出引脚的参数信息
在这里插入图片描述

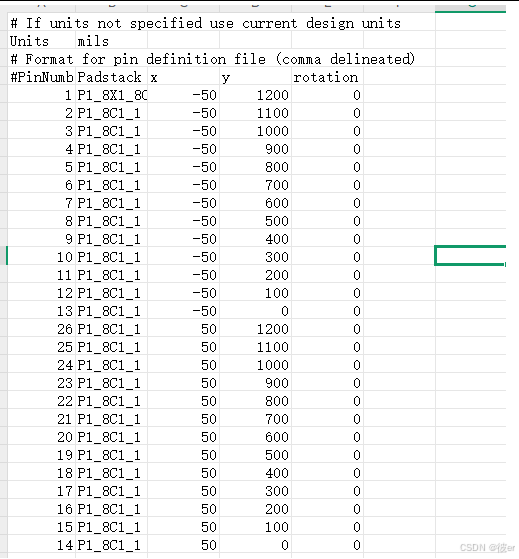

根据x-y坐标重新排序一下，可以快速修改序号
在这里插入图片描述
在这里插入图片描述

保存后再次导入到封装设计中

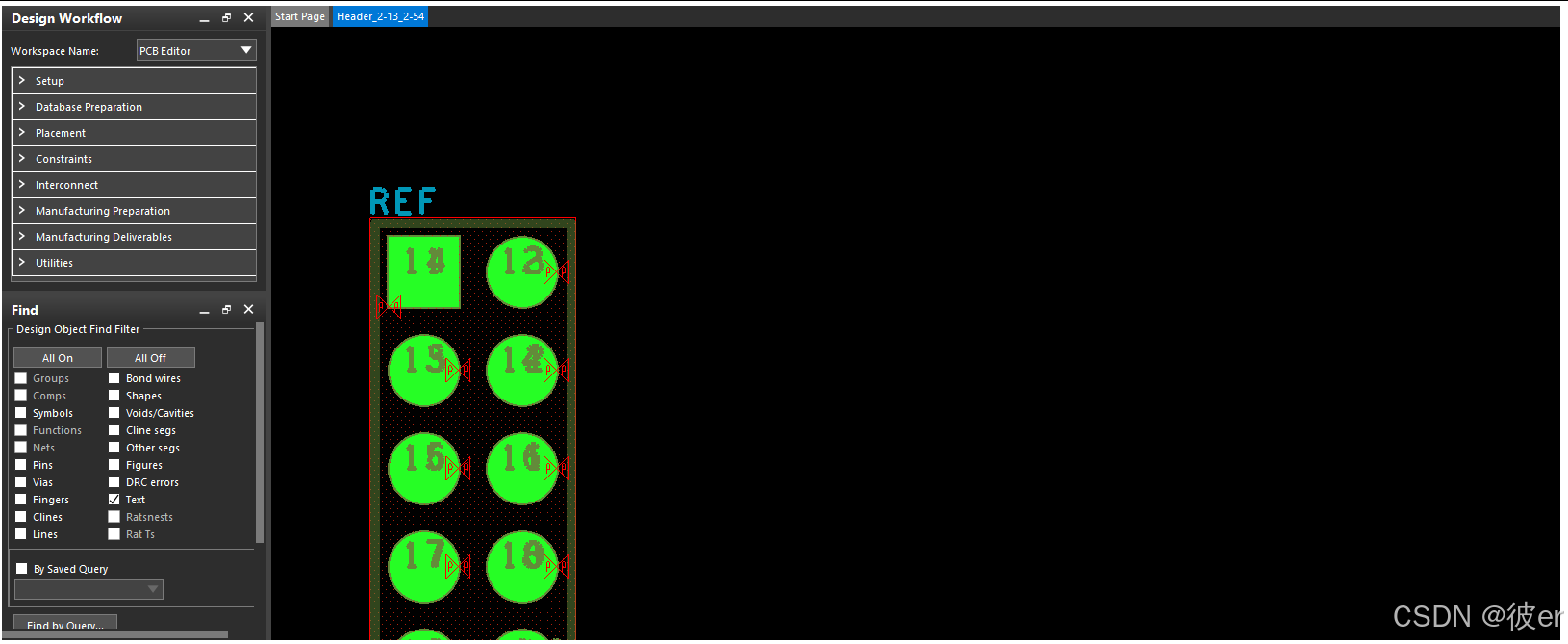

在这里插入图片描述

预期的序号是没有问题的，但似乎没有覆盖原来的序号，所以发生了重叠
将所有引脚删除，重新导入CSV文件，得到需要的封装

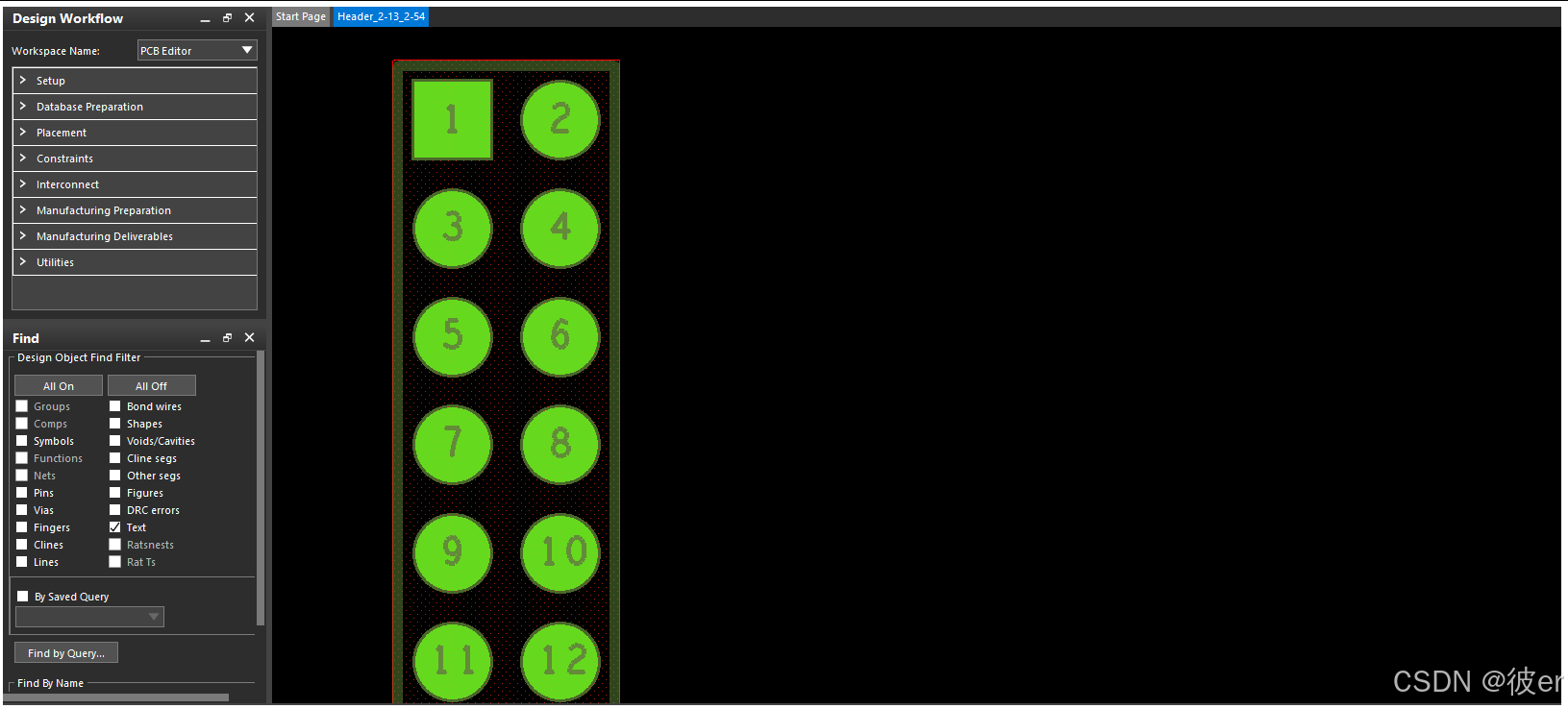

在这里插入图片描述

序号有点偏移，通过Move修改一下位置
在这里插入图片描述
