AD20如何在已经生成PCB中修改管脚位号

文章讲述了在遇到LED灯封装引脚没有统一标准导致贴片错误的问题时,如何在PCB设计中修改元器件的封装信息来纠正引脚位号。步骤包括查看并复制封装信息,打开封装库进行修改,确保管脚号不重复,最后保存并更新封装库。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

有些LED灯的封装引脚位号没有统一的标准,即使在嘉立创上导的,也会有不同,所以就造成了在STM表贴的时候会贴反,导致灯不亮。

下面给大家演示一下如何在已经画好的PCB中修改引脚位号。

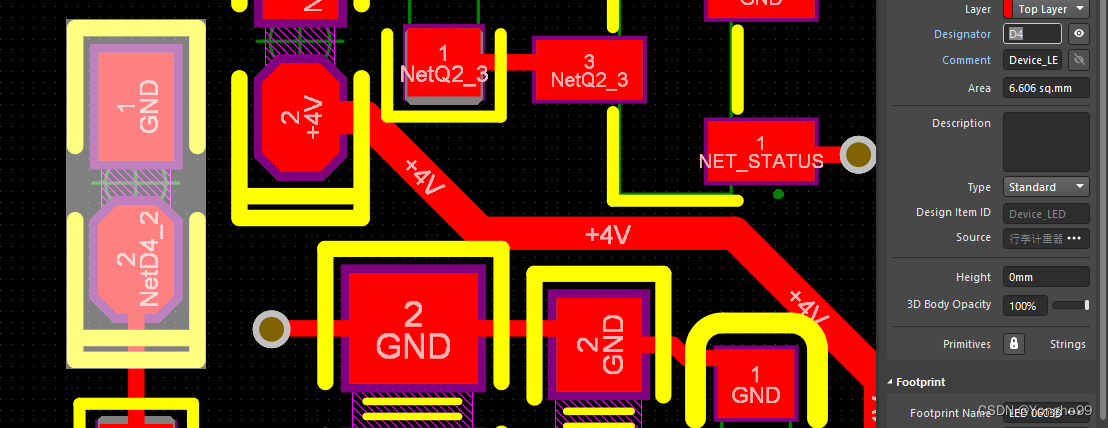

1,找到所在的元器件,双击查看它的封装信息,然后复制封装信息。

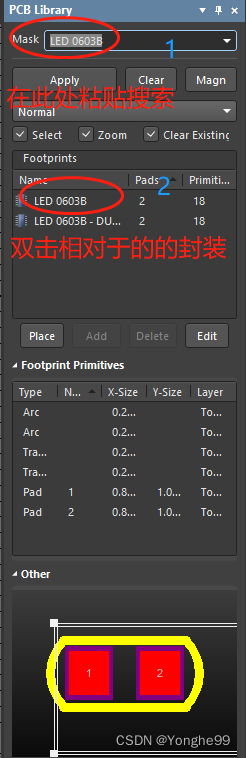

 2,打开此工程的封装库,粘贴刚复制的封装信息,在列表中找到双击打开

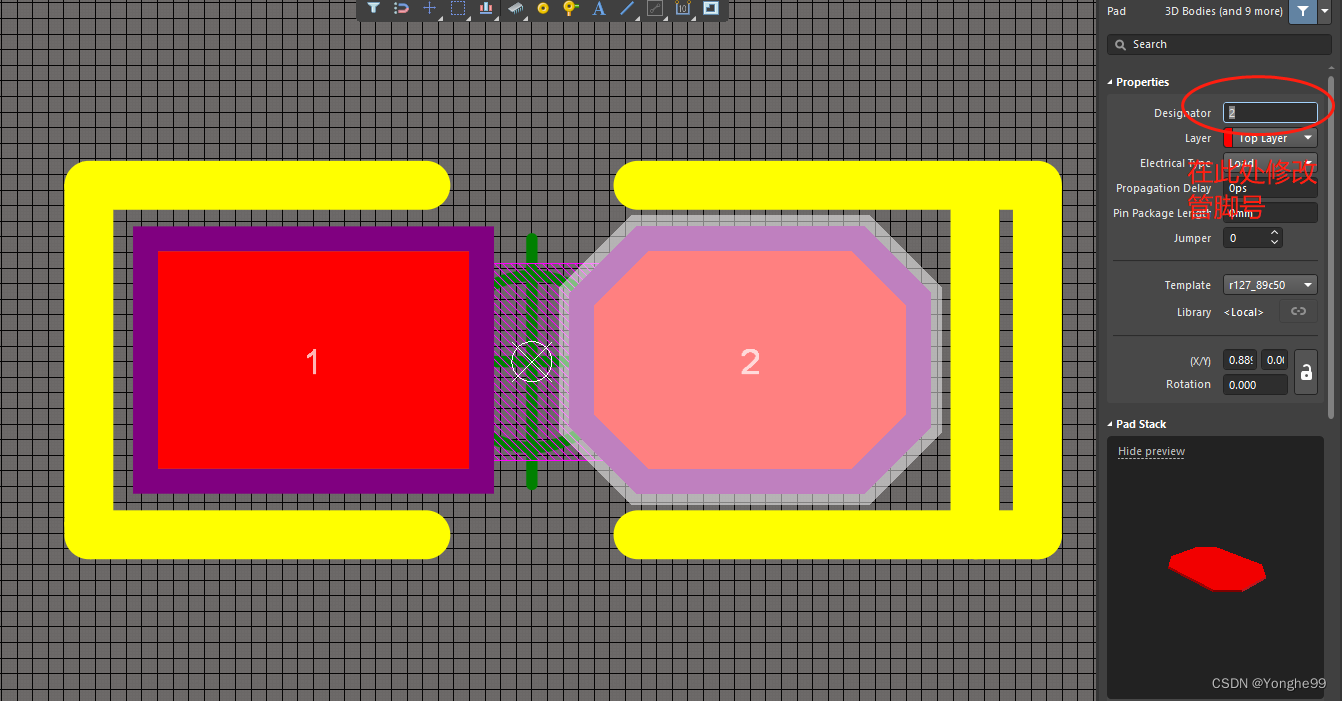

3,打开封装以后双击其中一个焊盘,修改管脚号,注意管脚号不能重复!!!

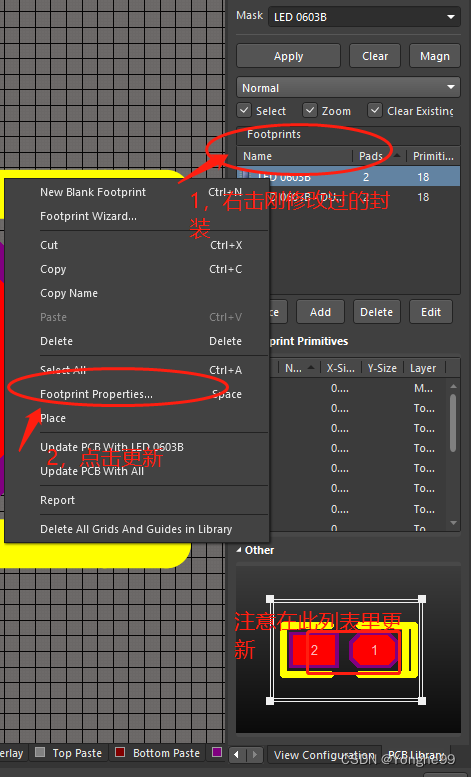

 4,修改完以后,先保存,然后打开封装库,找到刚修改的元器件封装。

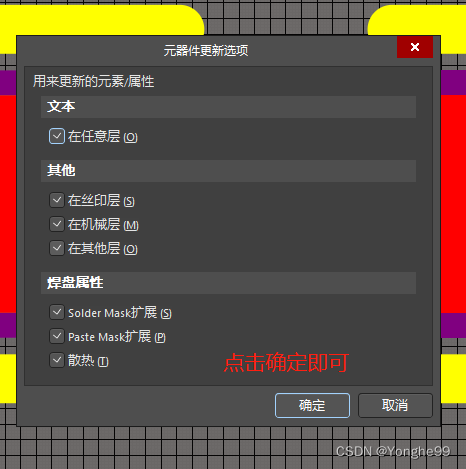

5,点击确定即可



至此,PCB引脚图及更新完成。
